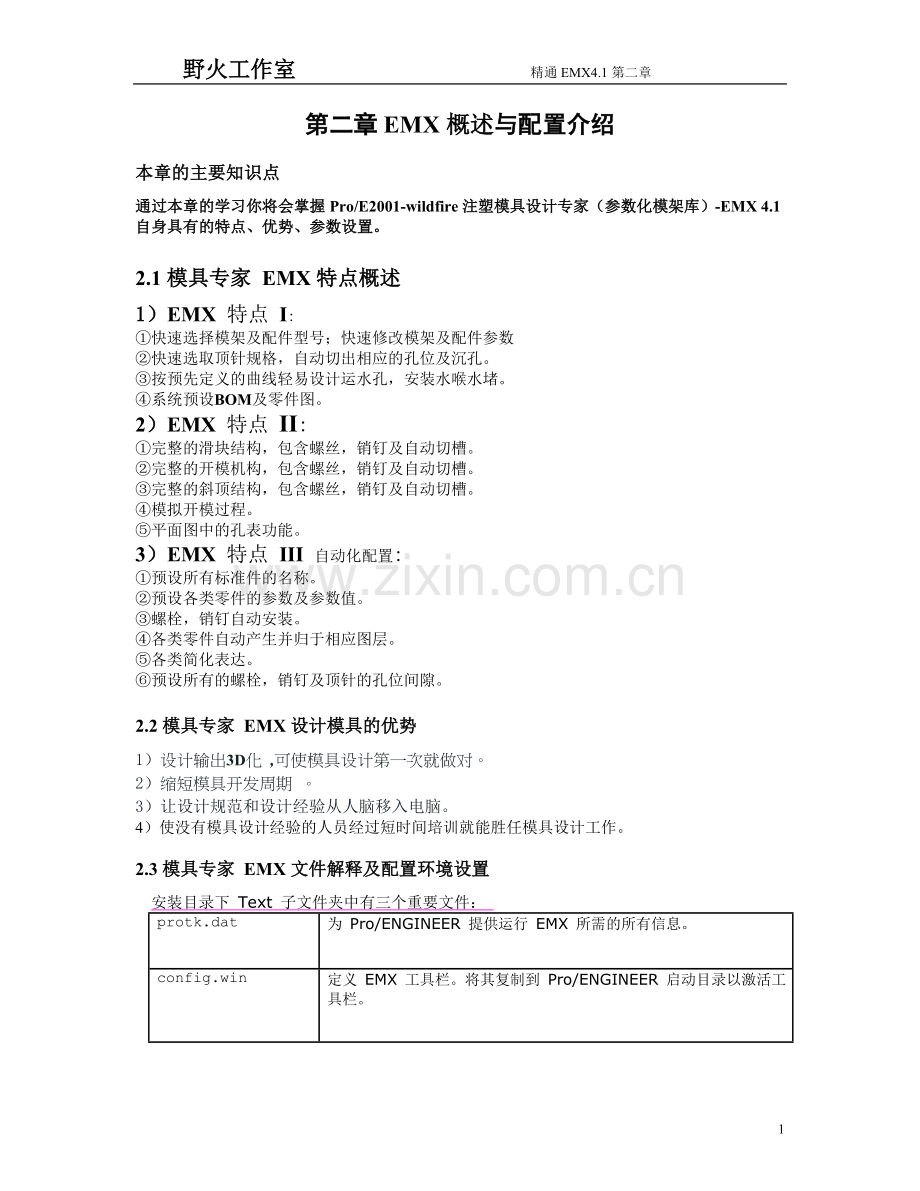

第二章EMX概述与配置介绍
本章的主要知识点
通过本章的学习你将会掌握Pro/E2001-wildfire注塑模具设计专家（参数化模架库）-EMX 4.1自身具有的特点、优势、参数设置。

2.1模具专家 EMX特点概述
1）EMX 特点 I:
①快速选择模架及配件型号；快速修改模架及配件参数
②快速选取顶针规格，自动切出相应的孔位及沉孔。
③按预先定义的曲线轻易设计运水孔，安装水喉水堵。
④系统预设BOM及零件图。
2）EMX 特点 II:
①完整的滑块结构，包含螺丝，销钉及自动切槽。
②完整的开模机构，包含螺丝，销钉及自动切槽。
③完整的斜顶结构，包含螺丝，销钉及自动切槽。
④模拟开模过程。
⑤平面图中的孔表功能。
3）EMX 特点 III 自动化配置:
①预设所有标准件的名称。
②预设各类零件的参数及参数值。
③螺栓，销钉自动安装。
④各类零件自动产生并归于相应图层。
⑤各类简化表达。
⑥预设所有的螺栓，销钉及顶针的孔位间隙。
29

2.2模具专家 EMX设计模具的优势
1）设计输出3D化 ,可使模具设计第一次就做对。
2）缩短模具开发周期 。
3）让设计规范和设计经验从人脑移入电脑。
4）使没有模具设计经验的人员经过短时间培训就能胜任模具设计工作。

2.3模具专家 EMX文件解释及配置环境设置
安装目录下 Text 子文件夹中有三个重要文件：
protk.dat
为 Pro/ENGINEER 提供运行 EMX 所需的所有信息。
config.win
定义 EMX 工具栏。将其复制到 Pro/ENGINEER 启动目录以激活工具栏。
config.pro
列出所有 EMX 映射键。此文件的最后一行为
PROTKDAT ...<emx_loadpoint>/text/protk.dat。
启动 Pro/ENGINEER 时此命令将自动载入 EMX。
将文件 config.pro 中的内容复制到文件 config.pro 中。

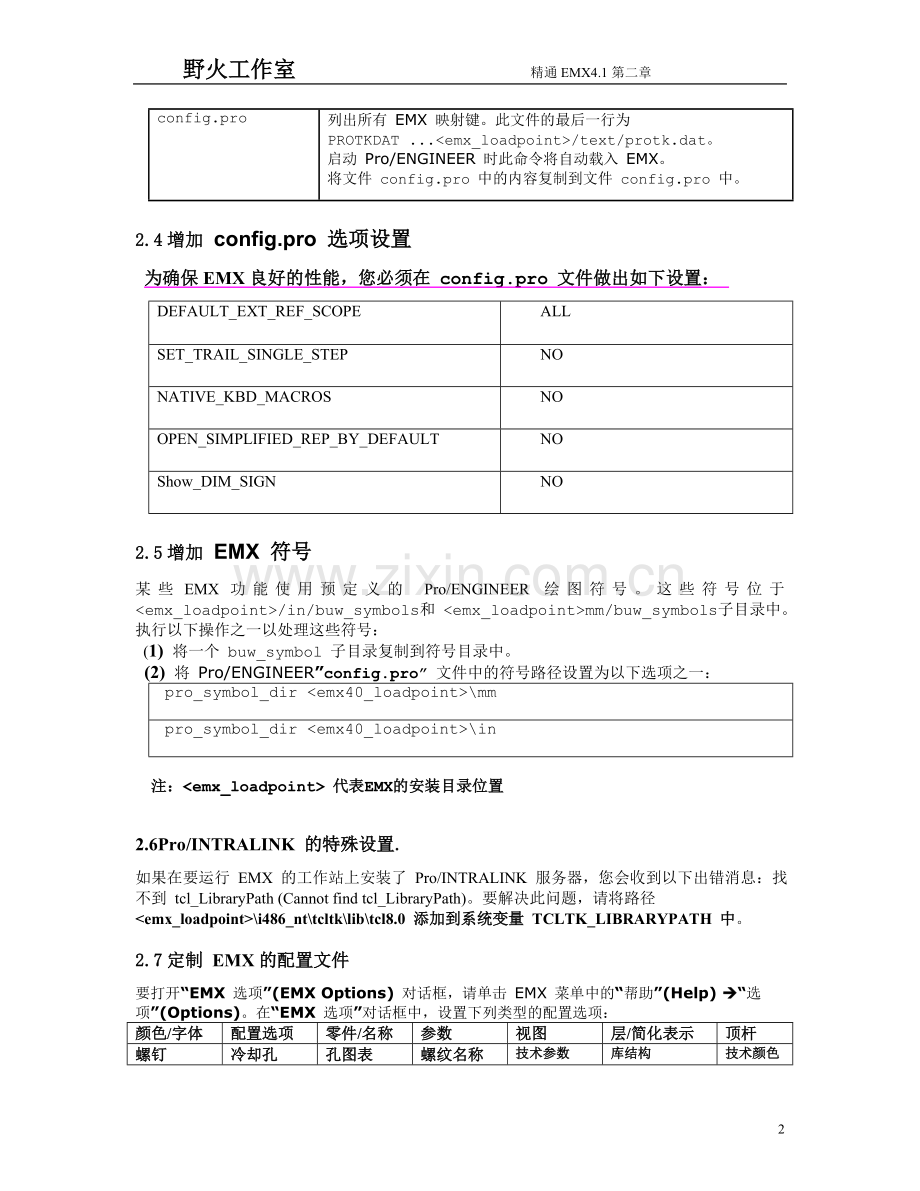

2.4增加 config.pro 选项设置
为确保EMX良好的性能，您必须在 config.pro 文件做出如下设置：
DEFAULT_EXT_REF_SCOPE

ALL

SET_TRAIL_SINGLE_STEP

NO

NATIVE_KBD_MACROS

NO

OPEN_SIMPLIFIED_REP_BY_DEFAULT

NO

Show_DIM_SIGN

NO

2.5增加 EMX 符号
某些EMX功能使用预定义的 Pro/ENGINEER 绘图符号。这些符号位于 <emx_loadpoint>/in/buw_symbols 和 <emx_loadpoint>mm/buw_symbols 子目录中。执行以下操作之一以处理这些符号：
(1) 将一个 buw_symbol 子目录复制到符号目录中。
(2) 将 Pro/ENGINEER”config.pro” 文件中的符号路径设置为以下选项之一：
pro_symbol_dir <emx40_loadpoint>\mm

pro_symbol_dir <emx40_loadpoint>\in

注：<emx_loadpoint> 代表EMX的安装目录位置

2.6Pro/INTRALINK 的特殊设置.
如果在要运行 EMX 的工作站上安装了 Pro/INTRALINK 服务器，您会收到以下出错消息：找不到 tcl_LibraryPath (Cannot find tcl_LibraryPath)。要解决此问题，请将路径 <emx_loadpoint>\i486_nt\tcltk\lib\tcl8.0 添加到系统变量 TCLTK_LIBRARYPATH 中。

2.7定制 EMX的配置文件
要打开“EMX 选项”(EMX Options) 对话框，请单击 EMX 菜单中的“帮助”(Help) Ú“选项”(Options)。在“EMX 选项”对话框中，设置下列类型的配置选项：
颜色/字体
配置选项
零件/名称
参数
视图
层/简化表示
顶杆
螺钉
冷却孔
孔图表
螺纹名称
技术参数
库结构
技术颜色

配置名称显示在文件状态中。通常使用 <emx_loadpoint>/configuration/<language> 目录中与语言相关的配置设置。如果修改了任何条目，请选择“保存”(Save) 存储所做的修改。

(1)颜色/字体，可以定义整个用户界面布局。如果拾取任何显示的实体，将打开“颜色/字体配置”对话框以更改设置, 用于 EMX 元件的缺省主单元显示在右下角。单击“单位”(UNIT) 在使用英制单位数据库和公制单位数据库之间进行切换，如图2-1。

图2-1颜色/字体设置

(2)配置选项的设置与解释，如图2-2。

路径名
BROWSER_PATH
在 HTML 浏览器中打开在线文档时请使用如果使用 Pro/ENGINEER 野火版则无需
缺省值：C:\Programs\Internet Explorer\IEXPLORE.EXE
CALCARD_PATH
将完整路径插入到成本计算软件 CalCARD
缺省值：C:\Program Files\CalCard\CalCard.
EMX_HELP_PATH
帮助文件位置的路径名。仅当该文档不在其置此路径。
缺省值：<emx40_loadpoint>/docu
EXCEL_DIR
将 BOM 文件输出到的目录。
缺省值：D:\TEMP
LIBRARY_PATH
在此处插入指向库的根目录的完整路径。
缺省值：C:\Program Files\emx41\component_library

图2-2配置选项设置

与项目相关的选项
精度
通过单击“组织”(Organization) > “精度”(Accuracy) 指定用于设置零件或子组件的精度的双精度值。使用负值设置相对精度，使用正值设置绝对精度。 缺省值： 0.03
ADD_FORMATS
0: 不向 EMX 绘图中添加格式
1: 载入组件和零件绘图后添加格式 a1_format、a4_format 和 part_format。 缺省值： 1
SAVE_DRAWINGS
0: 首次装配绘图后从文件系统中移除所有绘图。如果选择此选项，必须手工载入和保存组件绘图、报告和所有板绘图。
1: 定义了新项目或第一次装配了板后，组件绘图、报告和所有板绘图将自动保存到工作目录中。 缺省值： 1
SET_REPORT
0: 缺省报告不会在项目定义过程中进行更改。
1: 项目定义时报告中的列名将更改为 parameter.cfg 中的参数名。
2: 与 1 类似，此外，所有板中将产生六个缺省视图。
缺省值： 2
STARTUP 0：
0: 项目界面中缺省使用 ASM 模式。
1: 项目界面中缺省使用 MFG 模式。
缺省值： 0
BOM 和与绘图相关的选项
BALLOON_SIZE
> 0: 将 BOM 球标的文本高度设置为给定值。
< 0: 将 BOM 球标的文本高度设置为此值 (*-1) 与 Pro/ENGINEER 的缺省值 (来自 .dtl 文件) 的乘积。
示例：-2 会将高度设置为缺省文本高度的两倍。
缺省值： -3
BOM_SORT_MODE
0: 每当进入“BOM 格式编辑器”时，就会使用元件的 BOM_NO 参数对 BOM 进行排序。
1: BALLOON_SORT 参数对元件进行排序。 缺省值： 1

HANGE_AFTER_EDIT
0: EMX 驱动的内部参数 BUW_ORD_NUMBER 和显示在 BOM 中的 ORD_NUMBER 参数是相互独立的。
1: 每当“BOM 格式”对话框打开时，单击“BOM 格式”对话框复选框即可将内部参数 BUW_ORD_NUMBER 的内容复制到 ORD_NUMBER 参数中。
缺省值： 1
MANUAL_SEL_OUTLINE_CSYS
0: 非 EMX 元件的尺寸按照模型的原点进行测量。
1: 非 EMX 元件的尺寸按照用户选择的坐标系进行测量。
缺省值： 0
REFORMAT_BOM_ENTRIES
0: 使用大写字母定义供货商和零件的名称。
1: 所有供货商和零件名称的格式都被重新设为欧洲标准。(只有首字母大写)。
2: 将供货商名称缩写为三个字符。
3: 与 (2) 类似，此外，将模具基体中定义的所有元件的供货商设置为 MB。
缺省值： 0
SHARE_ASM_PARAMETERS 0：
用于项目名、日期、用户和注释的参数只写入 EMX 组件。
1: 退出“BOM 格式”对话框时还将这些参数设置为所有元件的零件参数，以便在零件绘图中使用。
2: 与 (1) 类似，此外，在退出“BOM 格式”对话框时还添加 BALLOON_SORT 和 PARAM_POSNR 作为模型参数。
缺省值： 0
USE_INTRALINK_NAME
0: 装配完 EMX 元件后，以“零件名称/层名称配置”中定义的名称重命名该元件。
1: 使用在 /<unit>/parts/<comptype>/intralink/*.rel 文件中定义的名称设置元件名称。可通过此名称从 ProINTRALINK 中使用该零件 (如果可用)。如果零件不可用，则将自动创建并检查新零件。
2: 同时使用名称 (0) 和 (1) 创建零件名。缺省值： 0

USE_NEW_EPIN_NUMBERS
0: 附加到顶杆名 (在“零件名称/层名称”中定义) 的编号的构建方式为：Ejector-ID*100+Pattern-Position*10+Geomitem-In-Feature。
1: 顶杆名中使用的编号从 0 开始，每个杆增加 (+1)。
缺省值： 0
USE_POSNR_IN_BALLOON
0: 在 BOM 球标中使用参数 BALLOON_SORT。
1: 在 BOM 球标中使用参数 POS_NR。
缺省值： 0
PLATE_ORD_SPECIAL
0: 对板的序号使用缺省格式：(类型/宽度/长度/厚度)。
1: 对板的序号使用特殊格式：(类型-长度-宽度-厚度-材料)。
缺省值： 0
KEEP_PARAMS_IN_EXISTING_PARTFILES
0: 正常用途
1: 如果当前目录中有一必须装配的零件，则在装配该零件时其参数不会被修改。
DEFAULT_SUPPLIERNAME
在“组织”(Organization) > “材料清单”(Bill-off-material) > “检查条目”(Check entries) 中发现具有不完整 BOM 参数的元件时应使用的供货商的名称。
模具基体处理选项
CREATE_COMPVIEW
0: 无操作
1: 第一次退出模具基体定义时 EMX 自动生成元件视图 EMX_HIDDEN_PLATES。
缺省值： 0
ROD_ON_PATTERN
0: 在模具基体中心的缺省轴上装配顶条。
1: 在“机器脱模装置”阵列的每个位置上装配顶条。
缺省值： 0
BLIND_HOLE_EJP
1: 在支撑/B板中为顶板导向件杆使用盲孔。必须手工

设置此盲孔的深度。
0: 在支撑/B板中为顶板导向件杆使用通孔。
缺省值： 1
SHOW_PLATE_COSMETIC
0: 隐藏所有板中的用于标识板方向的 UDF。
1: 显示 EMX 板中的常规修饰特征。
2: 显示 EMX 板中的亚洲修饰特征。
缺省值： 1
SHOW_PRYSLOT
0: 隐藏所有 EMX 板中的起模槽特征。
1: 显示所有 EMX 板中的起模槽特征。
缺省值： 1
SUPPRESS_FEATURES
0: 无其它操作。
1: 在退出模具基体定义之后，再生 EMX 板中的尺寸之前，将会临时隐含所有板特征，以避免发生再生问题。
缺省值： 1
SCREW_UPDATE
0: 退出模具基体界面时，螺钉、复位销和止动销都不会自动更新。您需要在元件状态中再次选择“拆卸/装配”(disassemble/assemble)。
1: 您在更改了元件 (如螺钉等) 并退出模具基体界面时，这些元件将自动更新 (使再生时间变长)。
缺省值： 1
CALCULATE_WEIGHT
1: 退出模具基体定义时，计算模具基体重量。
缺省值： 0
MB_REGEN_DIMENSIONS
1: 退出模具基体定义时，再生所有 EMX 模具基体元件的尺寸。
缺省值： 1
MB_REGEN_XSECTION
1: 退出模具基体定义时，再生模具基体组件的尺寸。
缺省值： 1
MB_REGEN_MACHINE_LAYER
1: 退出模具基体定义时，处理/修改机器层。
缺省值： 1
MB_REGEN_EQUIPMENT
1: 退出模具基体定义时，更新设备元件。
缺省值： 1
MB_REGEN_GUIDES
1: 退出模具基体定义时，更新导向件元件。
缺省值： 1

MB_REGEN_RETURNPIN
1: 退出模具基体定义时，更新复位销。
缺省值： 1
MB_REGEN_GUIDESCHEME
1: 退出模具基体定义时，如果所有导向方案仍保持不变，则对其进行检查和再生。
缺省值： 1
MB_REGEN_INSERT_CUT
1: 退出模具基体定义时，再生可变嵌件切口。
缺省值： 1
MB_REGEN_PATTERN
1: 退出模具基体定义时，再生所有板阵列。
缺省值： 1
NEW_UPDATE_METHOD
1: 显示检查按钮以操作“模具基体定义”(Moldbase Definition) 对话框上方的所有选项。
0: 不显示检查按钮。
缺省值： 1
与元件相关的选项
AUTO_ASSEMBLE_SCREWPINS
0: 无其它操作。
1: 如果装配具有预定义的螺钉数据和销钉数据的模型，这些螺钉和销钉将被自动装配。
缺省值： 0
CREATE_LAYERS_PER_PART
0: 系统不为每个零件创建其它层 (在 partnames.cfg 中定义)。
1: 系统为每个零件创建层 (如果层名称在 partnames.cfg 中不为 “-”)。
缺省值： 1
CREATE_TEC_PARAM
0: 不会为孔创建其它特征参数。
1: 名为 TEC 的预定义参数会随每个孔类型自动设置。
缺省值： 1
DELETE-FILES
0: 将缺省零件复制到工作目录并载入内存中后，文件将保留在硬盘上。
1: 零件载入 Pro/ENGINEER 后，零件文件将从硬盘上删除。
缺省值： 1
DELETE_FILES_AFTER_DISASSEMBLE
0: 从 Pro/ENGINEER 中拆卸了零件后，零件文件将保留在硬盘上。
1: 在拆卸零件过程中，文件也将从硬盘上拭除。
缺省值： 0
EMX_TOL_MODE
与 config.pro 选项 tol_mod 类似，此参数用于设置公差格式。
-1: 在 UDF 和零件中不修改公差格式。
0: 将所有尺寸设置为公称尺寸。
1: 将所有尺寸设置为正负尺寸。
2: 将所有尺寸设置为有限制的尺寸。
>2: 将所有尺寸设置为正负符号尺寸。
缺省值： 1
INSERT_CUT_CLEARANCE
使用双精度值作为矩形阵列嵌件切口的间隙。
缺省值： 0.1
NR_DIGITS_COMMON
设置在所有元件尺寸中使用的小数位数。
缺省值： 3
OUTLINE_PARAM
用于写出“组织” > “模型轮廓”(Model Outline) 结果的零件参数的名称。
缺省值：SIZE
RESET_TOLTABLE
0: 所有尺寸的 TolTable 设置均为“一般”。
1: 所有尺寸的 TolTable 设置均为“无”。
缺省值： 1
SAME_PARTS
0: 对每个定义的新零件，都会装配新的模型。
1: 如果定义组件中已有的元素，则使用相同的模型。
缺省值： 1
SET_UDF_COLORS
0: 无其它操作。
1: 使用文件 technology_color.cfg 中的定义为所有 EMX UDF 着色。要使用此选项，请将选项 CREATE_TEC_PARAM 设置为 1。
缺省值： 0
ASM_SYSTEM_SCREWS_ONLY
0: 无操作。
1: 仅装配模具基体的缺省螺钉。所有其它螺钉均会创建孔。
缺省值： 0
NEW_REDEFINE_METHOD
0: 在重定义和使用新实例替换切口和元件时将拆卸这些切口和元件。
1: 在重定义时修改切口和元件的尺寸。
缺省值： 0
WEIGHT_UNIT
为获得正确的重量分析将所有元件设置为此元件类型。缺省情况下，所有公制元件都设置为“毫米 牛顿 秒”，所有英制元件都设置为“英寸 磅 秒”。可能的值为“磅”和“千克”。忽略所有其它设置。
缺省值： -
冷却和水线选项
ADD_COOLING_DIMTEXT
0: 无其它操作。
1: 将管螺纹的 NPT 名称作为文本写入直径尺寸。
缺省值： 1
BAFFLE_LENGTH_AUTO_SET
0: 无操作。
1: 自动设置冷却液舱中的挡板长度，使之与给定的孔深度匹配。
缺省值： 1
DEFAULT_WATERLINE_DIA
使用此参数来定义水线直径的缺省值。在进程中首次打开“冷却”(Cooling) 对话框时会设置该值。注意：英制单位数据库的用户需重置缺省值，以避免 Pro/ENGINEER 中的再生问题。
缺省值： 0.25
NEW_WATERLINES
0: 使用六种标准水线类型。
1: 装配自己的用于水线曲线的 UDF。必须将这些 UDF
与名称相同的 GIF 图像同放在 <unit>/parts/udf中。
缺省值： 0

顶杆选项
EPIN_MM_LL_NO_ROUND
0: 将公制顶杆的前导长度四舍五入，以使用整数毫米值。
1: 避免对前导长度四舍五入。
缺省值： 0
MARK_EPIN_THRUHOLE
0: 在中间板中为顶杆添加通孔
1: 在中间板中为顶杆添加通孔以及一个显示剖面的特殊修饰特征。
缺省值： 1
NEW_EPIN_UPDATE_FUNCTION
0: 无操作。
1: 在“顶杆”(Ejector Pin) 菜单中添加新功能以更新所有销钉的长度。
缺省值： 0
TRIM_WITH_REFMODEL
0: 将点特征的所有者作为修剪参照
1: 将 Refmodel (通过“项目”(Project) > “准备”(Prepare) 功能标识) 作为所有顶杆的修剪模式
2: 与 1 类似，此外，Refmodel 也会自动应用于鼠标拾取放置
缺省值： 0
USE_EJECTOR_POINT_OWNER
此选项替代之前的选项 ALLOW_EJPPOINT_INPART
0: 使用顶杆放置点的位置来确定所需的顶杆长度和添加前导切口的第一个模型
1: 使用放置点所有者模型的底面来确定所需的顶杆长度和添加前导切口的第一个模型
如果设置 TRIM_WITH_REFMODEL>0，USE_EJECTOR_POINT_OWNER 将自动设为 1。
缺省值： 0
鼠标拾取放置选项
MANUAL_REFSEL
定义为通过任何鼠标拾取功能创建的点所使用的尺寸参照：
0: 自动检测两条非平行边
1: 选择两条边
2: 将 MOLDBASE_X_Z 和 MOLDBASE_Y_Z 作为放置参照
缺省值： 0
MOUSEPICK_ONE_FEATURE
0: 为在鼠标拾取放置时标识的每个位置创建一个点特征
1: 使用鼠标为添加新元件 (螺钉、柱等) 而拾取的所有点都会被添加到同一特征中
要使用此选项，必须将 MANUAL_REFSEL 设置为 2！
(注意：野火版中尚不能使用此选项！)
缺省值： 0
RAY_RADIUS
利用光线检测曲面时所用的半径。提供公制值，对于英制单位的模具基体，此参数会在内部除以 25.4。
缺省值： 1
组织和评估
BUG_TRAILMODE
如果在对特定元件使用某些功能时发生任何问题，错误跟踪信息
将被写入 Pro/ENGINEER 跟踪文件，前提是将此参数设置为以下值之一 (将此参数设为 0 可避免其它跟踪文件输出)：
1: 模具基体定义
2: 螺钉
3: 顶杆
4: 冷却
5: 定位销
6: 材料清单
7: 滑块
8: 提升装置
9: 碰锁
10: 库元件
11: 项目处理
缺省值： 0
TESTMODUS
0: 无其它操作。
1: 将其它调试和协议信息写入 Pro/ENGINEER
跟踪文件
缺省值： 0

（3）零件/名称，如图2-3。

图2-3 零件/名称配置释义
①NAME(no blanks)列
在此处编辑将要由 EMX 使用的零件名称。将 # 作为项目前缀占位符。在要添加元件类型 id 号的位置添加一至三个 *。确保该名称少于 32 个字符，是有效的 Pro/ENGINEER 名称。
②PART_NO 列
此编号作为零件参数 (在“参数”选项中定义的 PARAM_POSNR 名称) 添加到每个 EMX 元件中。它用于在首次打开“BOM 格式”对话框时进行初始元件排序。插入一个固定值，或插入一至三个 * 以在 ID 中添加一个动态编号 (格式为 1 到 3 个字符的字符串)。
③SINGLE_LAYER/GROUP_LAYER 列
如果已经设置了“创建层”或“创建组层”选项，则可以在最后两列中定义这些层的名称。如果不希望为特定的零件设置额外的层，请插入此列。
④BOM_NAME 列
为此元件定义要在 BOM 中显示的名称。如果不在此处添加名称，将使用零件名称 (来自 PART_NAME 列)。必须用 * 替换空白 (如 Clamping*Plate)。

(4)参数释义，如图2-4。

图2-4参数释义

EMX BOM 基于 EMX 元件装配过程中设置的零件和元件参数。它们在名为 parameter.cfg 的文件中定义并具有上面显示的格式。
SYSTEMNAME
仅供内部使用
FORMAT
参数类型：可以设置为 STRING、DOUBLE 或 INTEGER
YOUR_NAME
应为此参数使用名称。输入任何有效的 Pro/ENGINEER 参数名称 (少于 32 个字符)
DESIGNATE
如果应为 Pro/INTRALINK 自动指定此参数，则将它设置为 Y。
SHOW_INTERFACE
EMX 提供了多个对话框以编辑参数值。如果输入“Y”，则此参数会显示在对话框中，否则它不会显示。
DEFAULT_VALUE (可选)
添加多达三个字符串以定义此参数的初始值。

有三种类型的参数可以使用这种方法来定义：
• 系统参数
• 其它常用参数
• 项目特定的参数

系统参数
这些参数值由系统设置。它们包括了每个 EMX 元件的基本信息，且在 EMX 绘图和报告模板中的缺省 BOM 中列出。
PARAM_POSNR
PART_NO，在“Partnames/Layernames”设置中定义。
PARAM_LANGNAME
PART_NAME，在“Partnames/Layernames”设置中定义。
PARAM_LIEFERANT
供货商名称。一旦在对话框中选定了元件，此参数就由 EMX 来设置。
PARAM_SEITE
装配元件后，此参数会被设置为 MOVING HALF 或 FIX HALF。
PARAM_BEZEICHNUNG
元件的序号。此外，还会将内部参数 BUW_ORD_NUMBER 添加到由“/<unit>/parts/<comptype>/<supplier>/<unit>/*.rel”文件中的关系设置的每个元件中。这两个参数都会显示在新的 BOM 格式对话框中，因此您可以决定是使用内部 EMX 设置还是手工输入一个值。
PARAM_WERKSTOFF
材料参数也由 EMX 自动设置。
PARAM_LFD_NUMMER
每种类型元件的动态编号。主要供内部使用。
PARAM_NOTIZ
用于注释的 STRING 参数。
PARAM_SONDERFORM
如果为某个元件选定了任何“非目录”值，则此参数会设置为“Y”。

其它常用参数
要将其它参数添加到每个零件，请在此参数配置中添加新的行。示例中显示了设置为注释的行 WORKER。
项目特定的参数
其它常用参数将添加到使用 EMX 创建的每个项目的零件中。通常，将项目特定的参数 (例如项目编号、组织信息等) 添加到元件是有必要的。如果在当前的工作目录中创建第二个 parameter.cfg 文件，当选择 BOM 条目并编辑 BOM 条目时，此处描述的参数会自动添加到当前进程的所有模型中。

(5) 视图, 在 EMX 组件中定义六个缺省视图名称。要忽略其中的一个视图，请在该行前添加注释“.”，如图2-5。

图2-5视图名称

(6)层/简化表示, 使用此文件来定义两个主模具基体面的名称 (用于“层”和“简化表示”)。每个 EMX 元件被装配后会自动添加到此“层/简化表示”中, 如图2-6。

图2-6层/简化表示
(7)顶杆, 插入在顶杆装配过程中使用的孔尺寸。在第一列和第二列中会列出公称直径的限制。如果当前的顶杆直径位于这些值之间，则以下参数将用于孔。请确保最后一行中的上限足够高,如图2-7。

图2-7顶杆参数
(8)螺钉,如图2-8。

图2-8螺钉数据
定义螺钉类型的孔数据。鉴于此处同时列出了英制版本和欧洲版本，公称直径从 0.06 开始
数可以预定义：
类型
如上所述的类型编号
nominal
选定的螺纹直径
cbdm
沉孔直径
cbdepth
沉孔深度
bored|f
通孔直径，精细
bored|m
通孔直径，中度
bored|g
通孔直径，粗制
coredm
螺纹孔的孔直径
min.td
最小螺纹深度，板厚度
min.bd
螺纹孔的其它深度 (加到 min.td)
fit
拟合 (编号，未设置 id，缺省值为 H7)
tpi
每英寸/毫米的螺纹。如果在界面中覆盖缺省值，此值将会写作一个尺寸文本。

addcbdm
装配弹簧垫圈时要使用的沉孔直径 (可选)
addcbdepth
装配弹簧垫圈时要使用的沉孔深度 (可选)

(9)冷却孔, 如果选择任何冷却元件的 NPT，EMX 需要知道螺纹孔、沉孔等的相关浮点数。浮点数在冷却孔数据中定义。与沉孔尺寸相关的第 7 列和第 8 列是可选的,如图2-9。

图2-9冷却孔参数设置

(10)孔图表,如图2-10。

图2-10孔图表的选项设置

一般选项
CREATE_HOLE_FILE
0: 不用孔数据创建 ascii 文件
1: 在孔计算期间将孔数据写入一个 ascii 文件 (旧式)
2: 将当前绘图中所有的现有孔图表写入一个 ascii 文件
缺省值： 0
CREATE_NC_FILE
0: 不用 nc 数据创建 ascii 文件
1: 将 nc 输出写入一个 ascii 文件
缺省值： 0
CREATE_TABLES_IN_UPDATE
0: 表更新期间不创建任何新表
1: 如果系统在表更新期间发现新孔，将生成新表
缺省值： 1
NC_PROCESSOR
根据这一条目，特殊的 NC 输出行将被写入 nc 数据文件。
缺省值：ADCAM

处理选项
DIR_DEFAULT
0: 在定义参照坐标系之后必须选择方向
1: 方向将自动设置为“-Z”
2: 方向将自动设置为“+Z 和 -Z”
3: 所有方向“+X/-X/+Y/-Y/+Z/-Z”均自动设置
缺省值： 0
ONE_PICK_PLACEMENT
0: 必须选择左上位置和右下位置才能放置表和定义其长度
1: 必须仅拾取左上位置，长度由孔 (行) 数定义
缺省值： 0
表格式选项
ADV_TABLE_FORMATS
0: 无其它操作
1: 创建孔图表时将打开所有孔类型的列表，以便设计者可以手工选择应列出的孔类型。
如果“配置/孔图表格式”中有任何与孔类型同名的格式，这些特定的表将用于输出。
缺省值： 0
ARRANGE_TABLES
0: 每个表将被精确地放置在用鼠标选择的放置点上。
>0: 表将按与上一个表相同的 x 位置放置，偏距为 y 方向的值 (只要拾取的值在小于该值的公差范围内)。
缺省值： 20
CREATE_TABLE_PER_TYPE
0: 为检测到的所有类型的孔只创建一个表
1: 为每个孔类型创建一个表
缺省值： 0
CREATE_TABLE_PER_DIAMETER
0: 在一个表中输出所有直径
1: 为每个直径创建一个表。第一个直径必须具有最高的排序值才能获得正确的排序结果
缺省值： 0

DIAMETER_SYMBOL
DM_OUTPUT 设置为 1 时应使用的符号。
缺省值：D
DM_OUTPUT
0: 仅以双精度值在表中显示直径
1: 在值前添加直径标记
缺省值： 1
DOUBLE_DM
0: 将沉孔的两个直径写入两个不同的列中
1: 将沉孔的两个直径写入同一列中
缺省值： 0
DOUBLE_TOL
0: 将每个公差值 (较低和较高) 写入单独的列中
1: 将两个公差值 (较低和较高) 写入同一列中
缺省值： 0
SUPPRESS_UNKNOWN
0: 如果系统无法标识孔类型，则在表中写入一个 ? 行
1: 对于未知孔类型没有输出
缺省值： 0
TABLE_TEXT_HEIGHT
>0: 将表条目的文本高度设置为指定的值
<0: 将表条目的文本高度设置为值 (*-1) 与 Pro/ENGINEER 的缺省值 (来自 .dtl 文件) 的乘积，例如：-2 将把文本高度设置为缺省文本高度的两倍
缺省值： -1
TOL_OUTPUT
0: 在表中显示公差的上边界和下边界
1: 在表中发现系统拟合时予以显示
缺省值： 1
WRITE_ENDLINE
0: 表中没有最下面一行
1: 连同最后修改日期一起将最后一行写入每个表
缺省值： 0
WRITE_HEADER
0: 写入绘图和 ascii 输出中的表时不带标题行
1: 每个表顶部第一行为："Date, Modelname, Ref-CSYS-name"
缺省值： 1

注释格式选项
ADVANCED NOTES
-2: 注释中不添加箭头，对 Bore-# 使用数字 (1、2、3...)
-1: 在注释中添加箭头，对 Bore-# 使用字符加数字 (A1、A2、B1...)
0: 添加箭头，使用整数对 Bore-# (1、2、3...) 进行计数
>0: 在注释中不添加箭头，对 Bore-# 使用字符加数字 (A1、A2、B1...)如果孔直径大于 ADVANCED_NOTES 的值，则在孔壁内侧写入“注释”
缺省值： 0
ELBOW_DIST
弯头与孔轴之间的距离
缺省值： 2
ELBOW_LENGTH
>0: 注释弯头的长度
-1: 将使用 Pro/ENGINEER 的缺省值
缺省值： -1
NOTE_TEXT_HEIGHT
>0: 将孔注释的文本高度设置为指定的值
<0: 将孔注释的文本高度设置为值 (*-1) 与 Pro/ENGINEER 的缺省值 (来自 .dtl 文件) 的乘积，例如：-2 将把注释文本高度设置为缺省文本高度的两倍，缺省值： -3
START_WITH_ZERO
0: 创建新表时，孔 id 以实际最高的 bore-id 开始
1: 所有表都以孔 id 0 开始
缺省值： 1
符号格式选项
MARK_COS
0: 不对所选的参照坐标系进行特殊处理
1: 将一个额外的“两轴符号”放置在所选的坐标系上
缺省值： 1
识别选项
ALLOW_SURF_AS_THREAD
0: 只接受修饰特征作为螺纹
1: 支持 Pro/ENGINEER 16 版本的螺纹 (定义为
曲面) 缺省值： 0
CHECK_DEPTH
0: 将不检查圆柱的曲面深度
1: 只有当圆柱的两个曲面具有相同深度时，孔才有效
缺省值： 0
EPSILON_BORETABLE
以毫米 (mm) 插入精度，用于将距离为
该值的两个轴定义为同心轴
缺省值： 0.001
LIMIT_HOLE_DIAMETER
孔的限定直径，应由系统识别。直径较大的孔将被忽略
缺省值： 100

MIN_HALF_ANGLE
Pro/ENGINEER 中的每个曲面均由两个“半”曲面设计而成，例如圆柱。如果半曲面的总角度大于或等于此限定值，则特征识别只接受半曲面。通常是其 PI。如果希望系统支持具有较小角度的曲面 (例如孔的几何形状不完整的情况)，请将此参数设置为较低的值。
缺省值： 3.14
USE_TECH_PARAM
0: 无特殊行为
1: 只有满足以下条件时才处理孔 - 几何形状符合孔类型的 定义 (缺省 行为)，并且 孔的一个特征具有 与孔类型同名的 STRING 技术 参数！
CREATE_
