CA6140车床杠杆设计说明书.doc

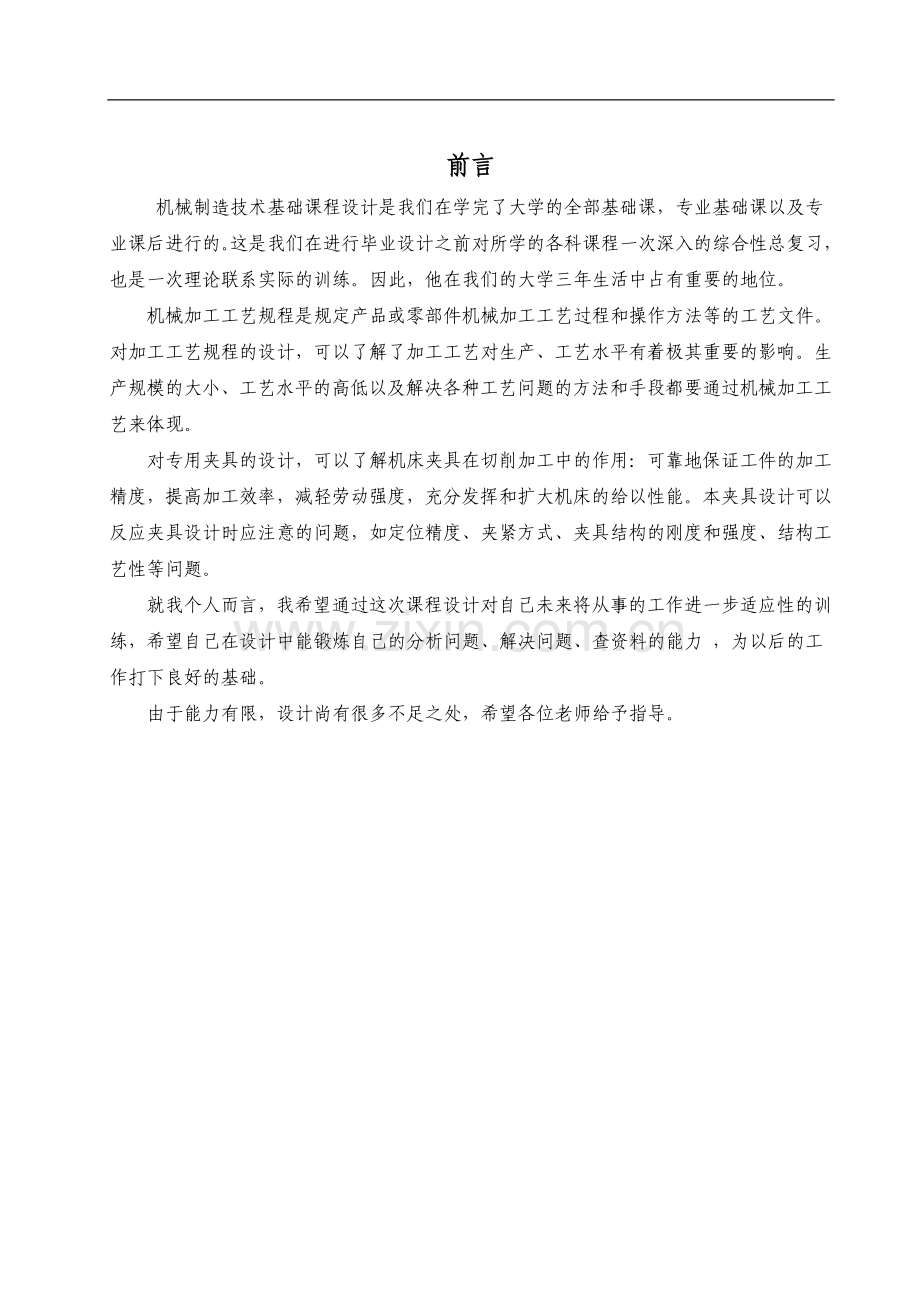

前言
机械制造技术基础课程设计是我们在学完了大学的全部基础课，专业基础课以及专业课后进行的。这是我们在进行毕业设计之前对所学的各科课程一次深入的综合性总复习，也是一次理论联系实际的训练。因此，他在我们的大学三年生活中占有重要的地位。
机械加工工艺规程是规定产品或零部件机械加工工艺过程和操作方法等的工艺文件。对加工工艺规程的设计，可以了解了加工工艺对生产、工艺水平有着极其重要的影响。生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺来体现。
对专用夹具的设计，可以了解机床夹具在切削加工中的作用：可靠地保证工件的加工精度，提高加工效率，减轻劳动强度，充分发挥和扩大机床的给以性能。本夹具设计可以反应夹具设计时应注意的问题，如定位精度、夹紧方式、夹具结构的刚度和强度、结构工艺性等问题。
　　就我个人而言，我希望通过这次课程设计对自己未来将从事的工作进一步适应性的训练，希望自己在设计中能锻炼自己的分析问题、解决问题、查资料的能力 ，为以后的工作打下良好的基础。
　　由于能力有限，设计尚有很多不足之处，希望各位老师给予指导。

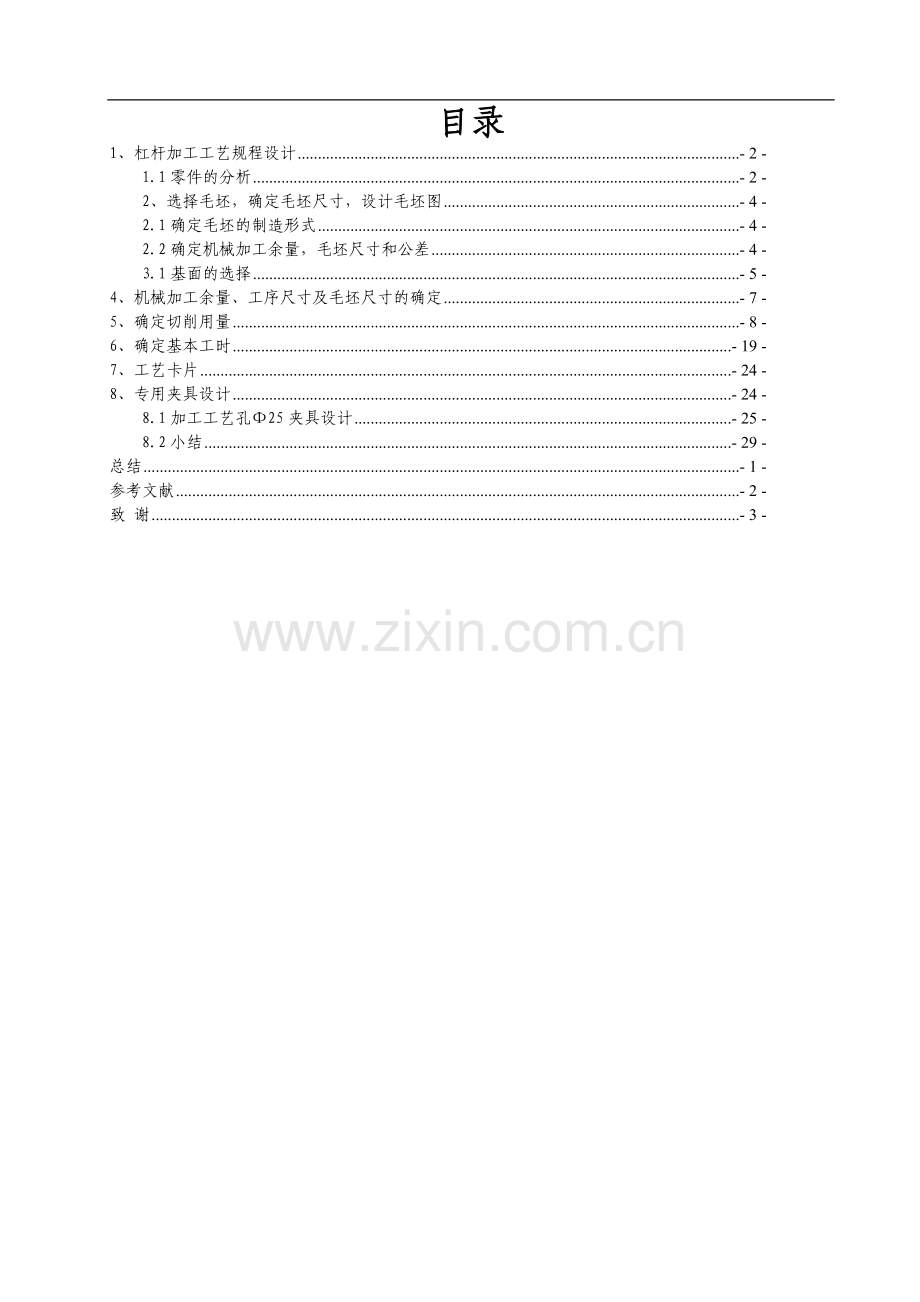

目录
1、杠杆加工工艺规程设计 - 2 -
1.1零件的分析 - 2 -
2、选择毛坯，确定毛坯尺寸，设计毛坯图 - 4 -
2.1确定毛坯的制造形式 - 4 -
2.2确定机械加工余量，毛坯尺寸和公差 - 4 -
3.1基面的选择 - 5 -
4、机械加工余量、工序尺寸及毛坯尺寸的确定 - 7 -
5、确定切削用量 - 8 -
6、确定基本工时 - 19 -
7、工艺卡片 - 24 -
8、专用夹具设计 - 24 -
8.1加工工艺孔Φ25夹具设计 - 25 -
8.2小结 - 29 -
总结 - 1 -
参考文献 - 2 -
致 谢 - 3 -

1、杠杆加工工艺规程设计
1.1零件的分析
1.1.1零件的作用
题目所给的零件是CA6140车床的杠杆。它位于车床制动机构中，主要起制动作用。杠杆一端与制动带连接，另一端通过刚球与齿条轴的凸起（或凹槽）相接触，当离合器脱开时，齿条轴与杠杆下端接触，是起逆时针方向摆动，将制动带拉紧；当左右离合器中任一个接合时，杠杆都顺时针方向摆动，使制动带放松，从而达到制动的目的。
1.1.2零件的工艺分析
零件图如下所视

零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，所以对于杠杆的需要加工表面以及加工表面的位置要求。现分析如下：
（1）主要加工面：
1）小头钻Φ以及与此孔相通的Φ14阶梯孔、M8螺纹孔；
2）钻Φ锥孔及铣Φ锥孔平台；
3）钻2—M6螺纹孔；
4）铣杠杆底面及2—M6螺纹孔端面。
（2）主要基准面：
1）以Φ45外圆面为
基准的加工表面
这一组加工表面包括：Φ的孔、杠杆下表面
2）以Φ的孔为中心的加工表面
这一组加工表面包括：Φ14阶梯孔、M8螺纹孔、Φ锥孔及Φ锥孔平台、2—M6螺纹孔及其倒角。其中主要加工面是M8螺纹孔和Φ锥孔平台。
杠杆的Φ25孔的轴线和两个端面有着垂直度的要求。现分述如下：
本套夹具中用于加工Φ25孔的是立式钻床。工件以Φ25孔下表面及Φ45孔外圆面为定位基准，在定位块和V型块上实现完全定位。加工Φ25时，由于孔表面粗糙度为。主要采用钻、扩、铰来保证其尺寸精度。
本套夹具中用于加工杠杆的小平面和加工Φ12.7是立式铣床。工件以 孔及端面和水平面底为定位基准，在长销、支承板和支承钉上实现完全定位。加工表面：包括粗精铣宽度为30mm的下平台、钻Ф12.7的锥孔，由于30mm的下平台的表面、孔表面粗糙度都为。其中主要的加工表面是孔Ф12.7，要用Ф12.7钢球检查。
本套夹具中用于加工与Φ25孔相通的M8螺纹底孔是用立式钻床。工件以孔及其下表面和宽度为30mm的下平台作为定位基准，在大端面长圆柱销、支承板和支承钉上实现完全定位。加工M8螺纹底孔时，先用Φ7麻花钻钻孔，再用M8的丝锥攻螺纹。
2、选择毛坯，确定毛坯尺寸，设计毛坯图
2.1确定毛坯的制造形式
由零件要求可知，零件的材料为HT200，考虑到本零件在具体工作的受力情况，我们选择砂型铸造，足以满足要求，又因为零件是中批量生产，所以选择砂型铸造是提高效率节省成本的最佳方法。
2.2确定机械加工余量，毛坯尺寸和公差
根据《机械制造工艺设计手册》，灰铸铁的公差等级及机械加工余量按表5—3和表5—4确定。要确定的尺寸公差及机械加工余量先确定如下各项因素。
（1） 铸件机械加工余量 该值由铸件的成型方法和材料确定，成型方法为金属铸造 材料为 灰口铸铁，确定加工余量等级为D～F。
（2） 铸件尺寸公差 根据表5—3毛坯铸件的基本尺寸处于100～160之间，则铸件的尺寸公差等级取IT8级，尺寸公差为1.8mm。
（3） 确定机械加工余量 根据查表得毛坯的加工余量等级为D～F，以及铸件的尺寸，定铸件的机械加工余量为1.5mm 。
（4） 根据成型零件的基本尺寸，以及确定的机械加工余量和铸件的尺寸公差确定毛坯的尺寸为基本尺寸加上2mm。
（5） 设计毛坯图
如下图：

3、工艺规程设计
3.1基面的选择
（1）粗基准的选择 对于本零件而言，按照粗基准的选择原则，选择本零件的不加工表面是加强筋所在的肩台的表面作为加工的粗基准，可用装夹对肩台进行加紧，利用一个V形块支承45圆的外轮廓作主要定位，以限制z轴移动、z轴转动、y轴移动、y轴转动四个自由度。再以一面定位消除x轴移动和x轴转动两个自由度，达到完全定位,就可加工Φ25的孔。
（2）精基准的选择 主要考虑到基准重合的问题，和便于装夹，采用Φ25的孔作为精基准。
3.2确定工艺路线
表3.1工艺路线方案一
工序1
粗精铣Φ25孔下表面
工序2
钻、扩、铰孔使尺寸到达Фmm
工序3
粗精铣宽度为30mm的下平台
工序4
钻Ф12.7的锥孔
工序5
加工M8螺纹孔，锪钻Ф14阶梯孔
工序6
粗精铣2-M6上端面
工序7
钻2-M6螺纹底孔孔，攻螺纹孔2-M6
工序8
检查
表3.2工艺路线方案二
工序1
粗精铣Ф25孔下表面
工序2
钻、扩、铰孔使尺寸到达Фmm
工序3
粗精铣宽度为30mm的下平台
工序4
钻Ф12.7的锥孔
工序5
粗精铣2-M6上端面
工序6
钻2-Ф5孔，加工螺纹孔2-M6
工序7
加工M8螺纹孔，锪钻Ф14阶梯孔
工序8
检查
工艺路线的比较与分析：
第二条工艺路线不同于第一条是将“工序5钻Ф14孔，再加工螺纹孔M8”变为“工序7粗精铣M6上端面”其它的先后顺序均没变化。通过分析发现这样的变动影响生产效率。而对于零件的尺寸精度和位置精度都没有太大程度的帮助。
以Ф25mm的孔外轮廓为精基准，先铣下端面。再钻锥孔，从而保证了两孔中心线的尺寸与右端面的垂直度。符合先加工面再钻孔的原则。若选第二条工艺路线而先上端面， 再“钻Ф14孔，加工螺纹孔M8”不便于装夹，并且毛坯的端面与轴的轴线是否垂直决定了钻出来的孔的轴线与轴的轴线是否重合这个问题。所以发现第二条工艺路线并不可行。
从提高效率和保证精度这两个前提下，发现第一个方案也比较合理想。所以我决定以第一个方案进行生产。具体的工艺过程如表3.3所示。
表3.3 最终工艺过程
工序1
粗精铣杠杆下表面。保证粗糙度是3.2选用立式升降台铣床X52K。
工序2
加工孔Φ25。钻孔Φ25的毛坯到Φ22mm；扩孔Φ22mm到Φ24.7mm；铰孔Φ24.7mm到Фmm。保证粗糙度是1.6采用立式钻床Z535。采用专用夹具。
工序3
粗精铣宽度为30mm的下平台，仍然采用立式铣床X52K，用组合夹具。
工序4
钻Ф12.7的锥孔，采用立式钻床Z535，为保证加工的孔的位置度，采用专用夹具。
工序5
加工螺纹孔M8，锪钻Ф14阶梯孔。用组合夹具，保证与垂直方向成10゜。
工序6
粗精铣M6上端面 。用回转分度仪加工，粗精铣与水平成36゜的台肩。用卧式铣床X52K，使用组合夹具。
工序7
钻2-M6螺纹底孔、攻2-M6螺纹用立式钻床Z535，为保证加工的孔的位置度，采用专用夹具
工序8
检查
4、机械加工余量、工序尺寸及毛坯尺寸的确定
杠杆的材料是HT200，毛坯的重量0.85kg，生产类型为大批生产。由于毛坯用采用金属模铸造, 毛坯尺寸的确定如下：
由于毛坯及以后各道工序或工步的加工都有加工公差，因此所规定的加工余量其实只是名义上的加工余量，实际上加工余量有最大加工余量及最小加工余量之分。
由于本设计规定零件为大批量生产，应该采用调整法加工，因此计算最大与最小余量时应按调整法加工方式予以确定。
毛坯与零件不同的尺寸有：(具体见零件图)故台阶已被铸出,根据参考文献[14]的铣刀类型及尺寸可知选用6mm的铣刀进行粗加工,半精铣与精铣的加工余量都为0.5mm。
1）加工Φ25的端面，根据参考文献[8]表4-35和表4-37考虑2mm，粗加工1.9mm到金属模铸造的质量和表面的粗糙度要求，精加工0.1mm，同理上下端面的加工余量都是2mm。
2）对Φ25的内表面加工。由于内表面有粗糙度要求1.6。可用一次粗加工1.9mm，一次精加工0.1mm就可达到要求。
3）加工宽度为30mm的下平台时，用铣削的方法加工台肩。由于台肩的加工表面有粗糙度的要求，而铣削的精度可以满足，故采取分四次的铣削的方式，每次铣削的深度是2.5mm。
4）钻锥孔Φ12.7时要求加工一半，留下的余量装配时钻铰，为提高生产率起见，仍然采用Φ12的钻头，切削深度是2.5mm。
5）钻Ф14阶梯孔，由于粗糙度要求，因此考虑加工余量2mm。可一次粗加工1.85mm，一次精加工0.15就可达到要求。
6）加工M8底孔，根据参考文献[8]表4-23考虑加工余量1.2mm。可一次钻削加工余量1.1mm，一次攻螺纹0.1就可达到要求。
7）加工2-M6螺纹，根据参考文献[8]表4-23考虑加工余量1.2mm。可一次钻削加工余量1.1mm，一次攻螺纹0.1mm就可达到要求。
8）加工2-M6端面，粗加工2mm到金属模铸造的质量和表面粗糙度要求，精加工1mm，可达到要求。
5、确定切削用量
工序1：粗、精铣孔下平面
（1）粗铣孔下平面
工件材料： HT200，铸造。
机床：X52K立式铣床。
查参考文献[7]表30—34
刀具：硬质合金三面刃圆盘铣刀（面铣刀），材料：， ，齿数，此为粗齿铣刀。
因其单边余量：Z=1.9mm
所以铣削深度：
每齿进给量：根据参考文献[3]表2.4-75，取铣削速度：参照参考文献[7]表30—34，取。
机床主轴转速： 式（2.1）
式中 V—铣削速度；
d—刀具直径。
由式2.1机床主轴转速：

按照参考文献[3]表3.1-74
实际铣削速度：
进给量：
工作台每分进给量：
：根据参考文献[7]表2.4-81,
（2）精铣孔下平面
工件材料： HT200，铸造。
机床： X52K立式铣床。
参考文献[7]表30—31
刀具：高速钢三面刃圆盘铣刀（面铣刀）：， ，齿数12，此为细齿铣刀。
精铣该平面的单边余量：Z=0.1mm
铣削深度：
每齿进给量：根据参考文献[7]表30—31，取
铣削速度：参照参考文献[7]表30—31，取
机床主轴转速，由式（2.1）有：

按照参考文献[7]表3.1-31
实际铣削速度：
进给量，由式（1.3）有：
工作台每分进给量：
工序2：加工孔Φ25到要求尺寸
工件材料为HT200铁，硬度200HBS。孔的直径为25mm，公差为H7，表面粗糙度。加工机床为Z535立式钻床，加工工序为钻、扩、铰，加工刀具分别为：钻孔——Φ22mm标准高速钢麻花钻，磨出双锥和修磨横刃；扩孔——Φ24.7mm标准高速钢扩孔钻；铰孔——Φ25mm标准高速铰刀。选择各工序切削用量。
（1）确定钻削用量
1）确定进给量 根据参考文献[7]表28-10可查出，由于孔深度比，，故。查Z535立式钻床说明书，取。
根据参考文献[7]表28-8，钻头强度所允许是进给量。由于机床进给机构允许的轴向力（由机床说明书查出），根据表28-9，允许的进给量。
由于所选进给量远小于及，故所选可用。
2）确定切削速度、轴向力F、转矩T及切削功率 根据表28-15，由插入法得：
，
，
由于实际加工条件与上表所给条件不完全相同，故应对所的结论进行修正。
由参考文献[7]表28-3，，，故

查Z535机床说明书，取。实际切削速度为：

由表28-5，，故

3）校验机床功率 切削功率为

机床有效功率

故选择的钻削用量可用。即
，，，
相应地
，，
（2）确定扩孔切削用量
1）确定进给量 根据参考文献[7]表28-31，。根据Z535机床说明书，取=0.57mm/r。
2）确定切削速度及 根据参考文献[7]表28-33，取。修正系数：
，
故

查机床说明书，取。实际切削速度为

（3）确定铰孔切削用量
1）确定进给量 根据参考文献[7]表28-36，，按该表注4，进给量取小植。查Z535说明书，取。
2）确定切削速度及 由参考文献[7]表28-39，取。由
参考文献[7]表28-3，得修正系数，

故

查Z535说明书，取，实际铰孔速度

（4）各工序实际切削用量 根据以上计算，各工序切削用量如下：
钻孔：，，，
扩孔：，，，
铰孔：，，，
工序3：粗精铣宽度为30mm的下平台
（1）粗铣宽度为30mm的下平台
加工条件：
工件材料： HT200，铸造。
机床：X52K立式铣床。
查参考文献[7]表30—34
刀具：硬质合金三面刃圆盘铣刀（面铣刀），材料：， ，齿数，此为粗齿铣刀。
因其单边余量：Z=2mm
所以铣削深度：
每齿进给量：根据参考文献[3]表2.4-75，取铣削速度：参照参考文献[7]表30—34，取。
由式2.1得机床主轴转速：

按照参考文献[3]表3.1-74
实际铣削速度：
进给量：
工作台每分进给量：
：根据参考文献[7]表2.4-81,
被切削层长度：由毛坯尺寸可知，
刀具切入长度：
式（2.2）

刀具切出长度：取
走刀次数为1
（2）精铣宽度为30mm的下平台
工件材料： HT200，铸造。
机床： X52K立式铣床。
由参考文献[7]表30—31
刀具：高速钢三面刃圆盘铣刀（面铣刀）：， ，齿数12，此为细齿铣刀。
精铣该平面的单边余量：Z=1.0mm
铣削深度：
每齿进给量：根据参考文献[7]表30—31，取
铣削速度：参照参考文献[7]表30—31，取
机床主轴转速，由式（2.1）有：

按照参考文献[3]表3.1-31
实际铣削速度：
进给量，由式（2.3）有：
工作台每分进给量：
被切削层长度：由毛坯尺寸可知
刀具切入长度：精铣时
刀具切出长度：取
走刀次数为1
工序4： 钻Ф12.7的锥孔
工件材料为HT200铁，硬度200HBS。孔的直径为12.7mm，，表面粗糙度。加工机床为Z535立式钻床，钻孔——Φ12mm标准高速钢麻花钻，磨出双锥和修磨横刃；扩孔——Φ12.7mm标准高速钢扩孔钻。选择各工序切削用量。
（1）确定钻削用量
1）确定进给量 根据参考文献[7]表28-10可查出，由于孔深度比，，故。查Z535立式钻床说明书，取。
根据参考文献[7]表28-8，钻头强度所允许是进给量。由于机床进给机构允许的轴向力（由机床说明书查出），根据参考文献[7]表28-9，允许的进给量。
由于所选进给量远小于及，故所选可用。
2）确定切削速度、轴向力F、转矩T及切削功率 根据参考文献[7]表28-15，由插入法得：
，
，
由于实际加工条件与上表所给条件不完全相同，故应对所的结论进行修正。
由参考文献[7]表28-3，，，故

查Z535机床说明书，取。实际切削速度为：

由参考文献[7]表28-5，，故

3）校验机床功率 切削功率为

机床有效功率

故选择的钻削用量可用。即
，，，
相应地
，，
（2）确定扩孔切削用量
1）确定进给量 根据参考文献[7]表28-31，。根据Z535机床说明书，取=0.57mm/r。
2）确定切削速度及 根据参考文献[7]表28-33，取。修正系数：
，
故

查机床说明书，取。实际切削速度为

工序5：钻M8螺纹孔锪钻Φ14阶梯孔
（1）加工M8底孔
工件材料为HT200铁，硬度200HBS。孔的直径为8mm。加工机床为Z535立式钻床，加工工序为钻孔至Φ7，选用Φ7的麻花钻头。攻M8螺纹，选用M8细柄机用丝锥攻螺纹。
切削深度：
进给量：根据参考文献[5]表2.4-39，取
切削速度：参照参考文献[5]表2.4-41，取
由式（2.1）机床主轴转速：
，取
实际切削速度：
被切削层长度：
刀具切入长度：
刀具切出长度：
走刀次数为1
攻M8×1.5的螺纹
机床：Z535立式钻床
刀具：细柄机用丝锥（）
进给量：由于其螺距,因此进给量
切削速度：参照参考文献[5]表2.4-105，取
由式（2.1）机床主轴转速：
，取
丝锥回转转速：取
实际切削速度：
（2）锪钻Φ14阶梯孔
工件材料为HT200铁，硬度200HBS。孔的直径为14mm，表面粗糙度。加工机床为Z535立式钻床，加工工序为锪钻，加工刀具为：锪钻孔——Φ14mm小直径端面锪钻。
1）确定切削用量
确定进给量 根据参考文献[7]表28-10可查出，由于孔深度比，，故。查Z535立式钻床说明书，取。
根据参考文献[7]表28-8，钻头强度所允许是进给量。由于机床进给机构允许的轴向力（由机床说明书查出），根据参考文献[7]表28-9，允许的进给量。
由于所选进给量远小于及，故所选可用。
确定切削速度、轴向力F、转矩T及切削功率 根据表28-15，由插入法得：
，
，
由于实际加工条件与上表所给条件不完全相同，故应对所的结论进行修正。
由参考文献[7]表28-3，，，故

查Z535机床说明书，取。实际切削速度为

由参考文献[7]表28-5，，故

校验机床功率 切削功率为

机床有效功率

故选择的钻削用量可用。即
，，，
相应地
，，
工序6：粗精铣M6上端面
工件材料为HT200铁，硬度200HBS。要求粗糙度，用回转分度仪加工，粗精铣与水平成36゜的台肩。用立式铣床X52K，使用组合夹具。
（1）粗铣M6上端面
加工条件：
工件材料： HT200，铸造。
机床：X52K立式铣床。
查参考文献[7]表30—34
刀具：硬质合金三面刃圆盘铣刀（面铣刀），材料：， ，齿数，此为粗齿铣刀。
因其单边余量：Z=2mm
所以铣削深度：
每齿进给量：根据参考文献[3]表2.4-75，取铣削速度：参照参考文献[7]表30—34，取
由式（2.1）机床主轴转速：

按照参考文献[7]表3.1-74
实际铣削速度：
进给量：
工作台每分进给量：
：根据参考文献[7]表2.4-81,
被切削层长度：由毛坯尺寸可知，
刀具切入长度：

刀具切出长度：取
走刀次数为1
（2）精铣M6上端面
加工条件：
工件材料： HT200，铸造。
机床： X52K立式铣床。
参考文献[7]表30—31
刀具：高速钢三面刃圆盘铣刀（面铣刀）：， ，齿数12，此为细齿铣刀。
精铣该平面的单边余量：Z=1.0mm
铣削深度：
每齿进给量：根据参考文献[7]表30—31，取
铣削速度：参照参考文献[7]表30—31，取
机床主轴转速，由式（1.1）有：

按照参考文献[3]表3.1-31
实际铣削速度：
进给量，由式（2.3）有：
工作台每分进给量：
被切削层长度：由毛坯尺寸可知
刀具切入长度：精铣时
刀具切出长度：取
走刀次数为1
工序7：钻2-M6
工件材料为HT200铁，硬度200HBS。孔的直径为6mm。加工机床为Z535立式钻床，加工工序为钻孔至Φ5，选用Φ5的麻花钻头。攻M6螺纹，选用M6细柄机用丝锥攻螺纹。
切削深度：
进给量：根据参考文献[5]表2.4-39，取
切削速度：参照参考文献[5]表2.4-41，取
由式（2.1）机床主轴转速：
，取
实际切削速度：
被切削层长度：
刀具切入长度：
刀具切出长度：
走刀次数为1
攻M6×1.5的螺纹
机床：Z535立式钻床
刀具：细柄机用丝锥（）
进给量：由于其螺距,因此进给量
切削速度：参照参考文献[5]表2.4-105，取
由式（2.1）机床主轴转速：
，取
丝锥回转转速：取
实际切削速度：
被切削层长度：
刀具切入长度：
刀具切出长度：
走刀次数为1
工序8：校验
6、确定基本工时
（1）粗铣、精铣Φ25孔下平面
加工条件：
工件材料：HT200铸铁，200MPa
机床：X525K机床
刀具：高速钢镶齿套式面铣刀
粗铣的切削工时
被切削层长度：由毛坯尺寸可知，
刀具切入长度：

刀具切出长度：取
走刀次数为1
机动时间：
根据参考文献[5]表2.5-45可查得铣削的辅助时间
精铣的切削工时
被切削层长度：由毛坯尺寸可知
刀具切入长度：精铣时
刀具切出长度：取
走刀次数为1
机动时间：
根据参考文献[5]表2.5-45可查得铣削的辅助时间
铣Φ25孔下表面的总工时为：t=+++=0.34+1.42+0.41+0.41=2.58min
（2）钻孔
加工条件：
工件材料：HT200铸铁，200MPa
机床：Z535立式钻床
刀具：钻孔——标准高速钢麻花钻，磨出双锥和修磨横刃；扩孔——标准高速钢扩孔钻；铰孔——标准高速铰刀
钻孔工时：切入3mm、切出1mm，进给量，机床主轴转速，
铰孔：，，，
=（30+3+1）/0.43×195=0.41min
根据参考文献[5]表2.5-41可查得钻削的辅助时间
扩孔工时：切入3mm、切出1mm，进给量，机床主轴转速
=（30+3+1）/0.57×275=0.22min
根据参考文献[5]表2.5-41可查得钻削的辅助时间
铰孔工时：切入3mm、切出1mm，进给量，机床主轴转速
=（30+3+1）/1.6×100=0.21min
根据参考文献[5]表2.5-41可查得钻削的辅助时间
总工时：t=+++++=0.41+0.22 +0.21+1.77+1.77+1.77=6.15min
（3）粗精铣宽度为30mm的下平台
工件材料：HT200，金属模铸造
加工要求：粗铣宽度为30mm的下平台，精铣宽度为30mm的下平台达到粗糙度3.2。
机床：X52K立式铣床
刀具：高速钢镶齿式面铣刀
计算切削工时
粗铣宽度为30mm的下平台
根据参考文献[9]进给量f=3mm/z，切削速度0.442m/s，切削深度1.9mm，走刀长度是249mm。机床主轴转速为37.5z/min。
切削工时：=249/(37.5×3)=2.21min。
根据参考文献[5]表2.5-45可查得铣削的辅助时间
精铣宽度为30mm的下平台
根据参考文献[9]进给量f=3mm/z，切削速度0.442m/s，切削深度0.1mm，走刀长度是249mm。机床主轴转速为37.5z/min。
切削工时：=249/(37.5×3)=2.21min
根据参考文献[5]表2.5-45可查得铣削的辅助时间
粗精铣宽度为30mm的下平台的总工时：
t=+++=2.21+2.21+0.41+0.41=5.24min
（4）钻锥孔Φ12.7
工件材料：HT200，金属模铸造，
加工要求：粗糙度要求，
机床：Z535立式钻床
刀具：高速钢钻头Φ12，
计算基本工时
用Φ12扩孔Φ12.7的内表面。根据参考文献[9]进给量f=0.64mm/z，切削速度0.193m/s，切削深度是1.5mm，机床主轴转速为195r/min。走刀长度是36mm。
基本工时：
=2×36/(0.64×195)=0.58 min。
根据参考文献[5]表2.5-41可查得钻削的辅助时间
用Φ12.7扩孔Φ12.7的内表面。根据参考文献[9]进给量f=0.64mm/z，切削速度0.204m/s，切削深度是0.5mm，机床主轴转速为195r/min。走刀长度是36mm。
基本工时：
=2×36/(0.64×195)=0.58 min。
根据参考文献[5]表2.5-41可查得钻削的辅助时间
总的基本工时：t=+++=4.7min。
（5）钻M8底孔及锪钻Φ14阶梯孔
加工条件：
工件材料：HT200，金属模铸造，
机床：Z535立式钻床
刀具：高速钢钻头Φ7，M8丝锥，Φ14小直径端面锪钻
钻M8底孔的工时
被切削层长度：
刀具切入长度：
刀具切出长度：
走刀次数为1
机动时间：
根据参考文献[5]表2.5-41可查得钻削的辅助时间
攻M8螺纹的工时
被切削层长度：
刀具切入长度：
刀具切出长度：
走刀次数为1
机动时间：
根据参考文献[5]表2.5-41可查得钻削的辅助时间
锪钻Φ14阶梯的工时
锪钻孔进给量，机床主轴转速，
被切削层长度：
刀具切入长度：
刀具切出长度：
走刀次数为1
机动时间：
由参考文献[5]表2.5-41可查得钻削的辅助时间
t=+
t=0.19+1.77=1.96min
该工序的总工时为： 1.96+0.07+0.05+1.77+1.77=5.62min
（6）粗精铣2-M6上端面
工件材料：HT200，金属模铸造
加工要求：粗铣宽度为30mm的下平台，精铣宽度为30mm的下平台达到粗糙度3.2。
机床：X52K立式铣床
刀具：高速钢三面刃圆盘铣刀（面铣刀）：， ，齿数12，此为细齿铣刀。
粗铣2-M6上端面切削工时
被切削层长度：由毛坯尺寸可知，
刀具切入长度：

刀具切出长度：取
走刀次数为1
机动时间：
根据参考文献[5]表2.5-45可查得铣削的辅助时间
精铣2-M6上端面切削工时
被切削层长度：由毛坯尺寸可知
刀具切入长度：精铣时
刀具切出长度：取
走刀次数为1
机动时间：
根据参考文献[5]表2.5-45可查得铣削的辅助时间
铣2-M6上端面切削总工时：t=+++=0.17+1.05+0.41+0.41=2.04min
（7）钻2-M6螺纹孔
钻锥孔2－Φ6到2－Φ5。用Φ5的钻头，走刀长度38mm，切削深度2.5mm，进给量0.2mm/z，切削速度0.51m/s，
被切削层长度：
刀具切入长度：
刀具切出长度：
走刀次数为1
机动时间：
根据参考文献[5]表2.5-41可查得钻削的辅助时间
攻M6螺纹
被切削层长度：
刀具切入长度：
刀具切出长度：
走刀次数为1
机动时间：
根据参考文献[5]表2.5-41可查得钻削的辅助时间
总工时为：t=2++=3.75min
根据该零件的生产纲量为每年产4000件。按一年360天，每天总工作时间为8小时。则每个零件所需的额定时间为：t=360×8×60÷4000=43.2min。
根据计算所得的机动时间加上每道工序间的辅助时间。所用是实际时间为：
所以该方案满足生产要求。
7、工艺卡片
8、专用夹具设计
为了提高劳动生产率，保证加工质量，降低劳动强度。在加工杠杆零件时，需要设计专用夹具。
根据任务要求中的设计内容，需要设计加工工艺孔Φ25夹具、铣宽度为30mm的下平台夹具、钻M8底孔夹具钻2—M6螺纹底孔夹具各一套。
我所设计的夹具是孔Φ25夹具，根据 Ф25的圆柱内表面，加工时要保证
Ф25的0.023公差要求，以及表面粗糙度Ra1.6，表面要求较高。
则其加工工艺孔的夹具将用于组合钻床，刀具分别为麻花钻、扩孔钻、铰刀对工件上的工艺孔进行加工。
8.1加工工艺孔Φ25夹具设计
本夹具主要用来钻、扩、铰工艺孔Φ25。这个工艺孔有尺寸精度要求为+0.023，表面粗糙度要求，表面粗糙度为，与顶面垂直。并用于以后各面各孔加工中的定位。其加工质量直接影响以后各工序的加工精度。本到工序为杠杆加工的第二道工序，加工到本道工序时只完成了杠杆下表面的粗、精铣。因此再本道工序加工时主要应考虑如何保证其尺寸精度要求和表面粗糙度要求，以及如何提高劳动生产率，降低劳动强度。
8.1.1定位基准的选择
由零件图可知，工艺孔位于零件中心偏左，其有尺寸精度要求和表面粗糙度要求并应与顶面垂直。为了保证所钻、铰的孔与顶面垂直并保证工艺孔能在后续的孔系加工工序中使各重要支承孔的加工余量均匀。根据基准重合、基准统一原则。在选择工艺孔的加工定位基准时，应尽量选择上一道工序即粗、精铣Φ25下表面工序的定位基准，以及设计基准作为其定位基准。因此加工工艺孔的定位基准应选择选用Φ45外圆面作为定位基准，用V型块定位限制4个自由度。再以Φ25下表面加3个支撑钉定位作为主要定位基面以限制工件的三个自由度。
为了提高加工效率，根据工序要求先采用标准高速钢麻花钻刀具对工艺孔Φ25进行钻削加工；然后采用标准高速钢扩孔钻对其进行扩孔加工；最后采用标准高速铰刀对工艺孔Φ25进行铰孔加工。准备采用手动夹紧方式夹紧。
8.1.2切削力的计算与夹紧力分析
由于本道工序主要完成工艺孔的钻、扩、铰加工，而钻削力远远大于扩和铰的切削力。因此切削力应以钻削力为准。由参考文献[9]得：
钻削力
钻削力矩
式中：

本道工序加工工艺孔时，工件的Φ45外圆面与V形块靠紧。采用带光面压块的压紧螺钉夹紧机构夹紧，该机构主要靠压紧螺钉夹紧，属于单个普通螺旋夹紧。根据参考文献[11]可查得夹紧力计算公式：
式（3.1）
式中： —单个螺旋夹紧产生的夹紧力（N）；
—原始作用力（N）；
—作用力臂（mm）；
—螺杆端部与工件间的当量摩擦半径（mm）；
—螺杆端部与工件间的摩擦角（°）；
—螺纹中径之半（mm）；
—螺纹升角（°）；
—螺旋副的当量摩擦角（°）。
由式（3.1）根据参考文献[11]表1-2-23可查得点接触的单个普通螺旋夹紧力：

8.1.3夹紧元件及动力装置确定
由于杠杆的生产量很大，采用手动夹紧的夹具结构简单，在生产中的应用也比较广泛。因此本道工序夹具的夹紧动力装置采用手动夹紧。采用手动夹紧，夹紧可靠，机构可以不必自锁。
本道工序夹具的夹紧元件选用带光面压块的压紧螺钉。旋紧螺钉使其产生的力通过光面压块将工件压紧。带光面压块的压紧螺钉的结构如图3.1所示。

图3.1 带光面压块的压紧螺钉
8.1.4钻套、衬套、钻模板及夹具体设计
工艺孔的加工需钻、扩、铰三次切削才能满足加工要求。故选用快换钻套（其结构如下图所示）以减少更换钻套的辅助时间。根据工艺要求：工艺孔Φ25mm分钻、扩、铰三个工步完成加工。钻、扩、铰，加工刀具分别为：钻孔——Φ22mm标准高速钢麻花钻，磨出双锥和修磨横刃；扩孔——Φ24.7mm标准高速钢扩孔钻；铰孔——Φmm标准高速铰刀。
根据参考文献[11]表2-1-47可查得钻套孔径结构尺寸如图3.2及表3.1所示。

图3.2 快换钻套
表3.1 铰工艺孔钻套结构参数如下表：
d
H
D

公称尺寸
公差
22
25
30
+0.021
+0.008
46
42
12
5.5
18
18
29.5
55°
衬套选用固定衬套其结构如图3.3所示。

图3.3 固定衬套
衬套选用固定衬套其结构参数如表3.2所示。
表3.2 固定衬套的结构尺寸
d
H
D
C

公称尺寸
允差
公称尺寸
允差
30
+0.041
+0.020
25
42
+0.033
+0.017
1
3

根据参考文献[11]表2-1-27固定V型块的结构及主要尺寸如图3.4及表3.3所示。

图3.4 V型块
表3.3 V型块的主要尺寸
N
D
B
H
L
l
l
A
A1
d
d1
d2
h
b
42
45
52
20
68
20
14
26
22
10
11
18
10
12
注：T=L+0.707D-0.5N
钻模板选用固定式钻模板，工件以底面及Φ45外圆面分别靠在夹具支架的定位快及V型块上定位，用带光面压块的压紧螺钉将工件夹紧。
夹具体的设计主要考虑零件的形状及将上述各主要元件联成一个整体。这些主要元件设计好后即可画出夹具的设计装配草图。整个夹具的结构见夹具装配图ZJZ-01所示。
8.1.5夹具精度分析
利用夹具在机床上加工时，机床、夹具、工件、刀具等形成一个封闭的加工系统。它们之间相互联系，最后形成工件和刀具之间的正确位置关系。因此在夹具设计中，当结构方案确定后，应对所设计的夹具进行精度分析和误差计算。
由工序简图可知，本道工序由于工序基准与加工基准重合，又采用顶面为主要定位基面，故定位误差很小可以忽略不计。本道工序加工中主要保证工艺孔尺寸Φmm及表面粗糙度。本道工序最后采用铰加工，选用标准高速铰刀，直径为Φmm，并采用钻套，铰刀导套孔径为，外径为同轴度公差为。固定衬套采用孔径为，同轴度公差为。
该工艺孔的位置度应用的是最大实体要求。即要求：（1）各孔的实际轮廓受最大实体实效边界的控制即受直径为的理想圆柱面的控制。（2）各孔的体外作用尺寸不能小于最大实体实效尺寸。（3）当各孔的实际轮廓偏离其最大实体状态，即其直径偏离最大实体尺寸时可将偏离量补偿给位置度公差。（4）如各孔的实际轮廓处于最小实体状态即其实际直径为时，相对于最大实体尺寸的偏离量为，此时轴线的位置度误差可达到其最大值。即孔的位置度公差最小值为。
工艺孔的尺寸，由选用的铰刀尺寸满足。
工艺孔的表面粗糙度，由本工序所选用的加工工步钻、扩、铰满足。
影响两工艺孔位置度的因素有（如下图所示）：
（1）钻模板上两个装衬套孔的尺寸公差：
