螺钉规格名称描述方法.doc

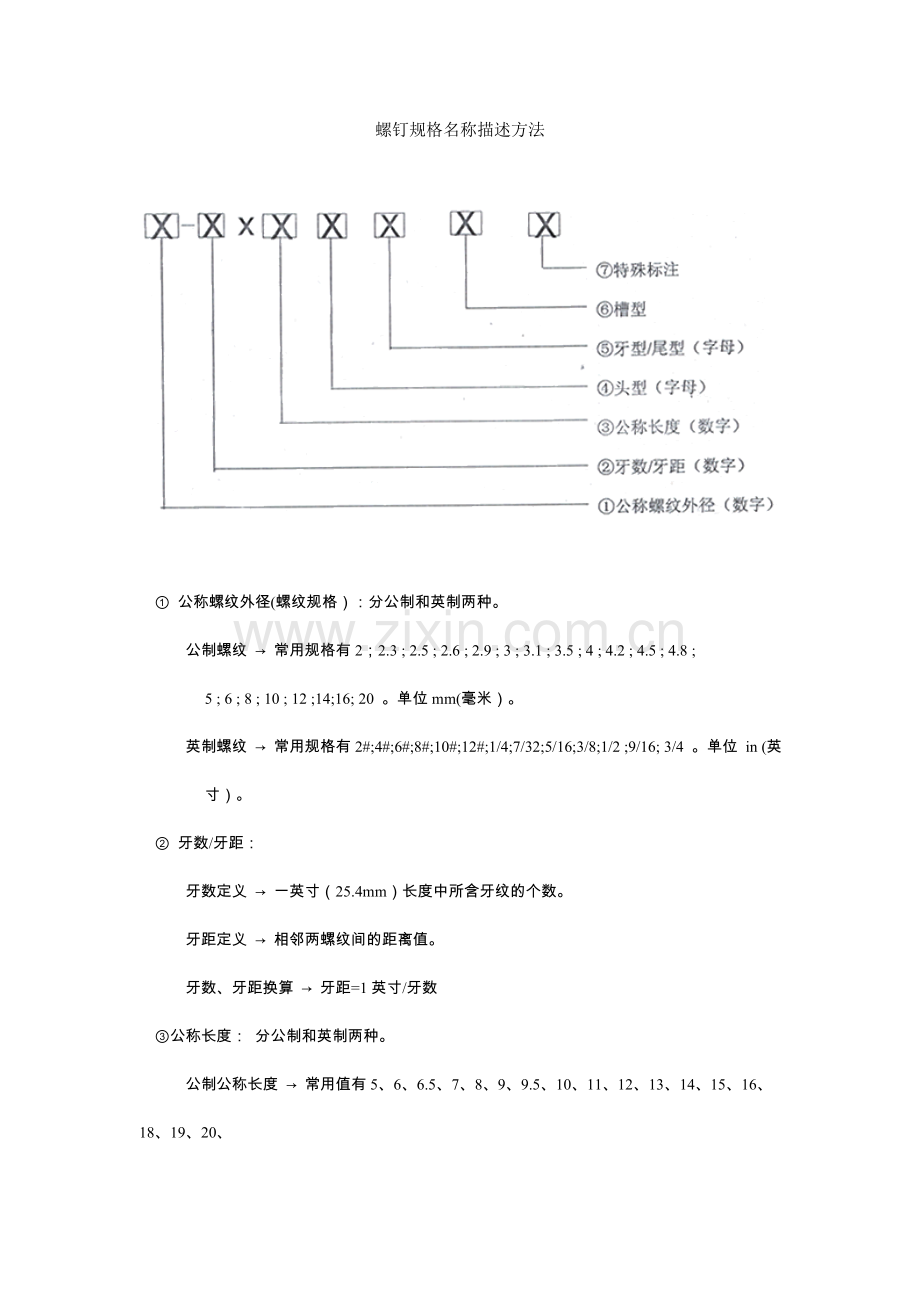

螺钉规格名称描述方法

　① 公称螺纹外径(螺纹规格）：分公制和英制两种。
　　　公制螺纹 → 常用规格有2；2.3 ; 2.5 ; 2.6 ; 2.9 ; 3 ; 3.1 ; 3.5 ; 4 ; 4.2 ; 4.5 ; 4.8 ;
                 5 ; 6 ; 8 ; 10 ; 12 ;14;16; 20 。单位mm(毫米）。
　　　英制螺纹 → 常用规格有2#;4#;6#;8#;10#;12#;1/4;7/32;5/16;3/8;1/2 ;9/16; 3/4 。单位 in (英
                 寸）。
　② 牙数/牙距：
　　　牙数定义 → 一英寸（25.4mm）长度中所含牙纹的个数。
　　　牙距定义 → 相邻两螺纹间的距离值。
　　　牙数、牙距换算 → 牙距=1英寸/牙数
　③公称长度： 分公制和英制两种。

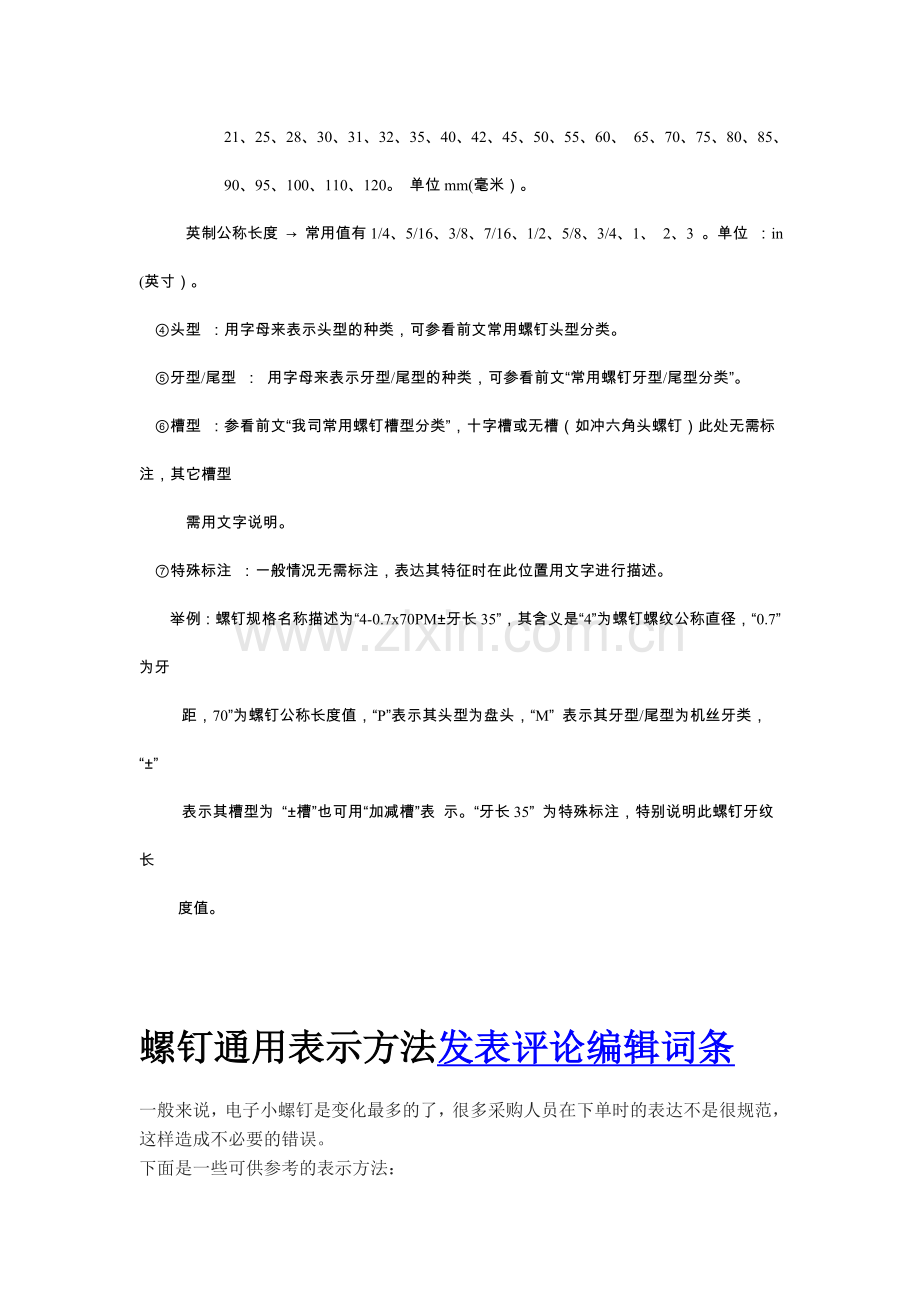

　　　公制公称长度 → 常用值有5、6、6.5、7、8、9、9.5、10、11、12、13、14、15、16、18、19、20、
                      21、25、28、30、31、32、35、40、42、45、50、55、60、 65、70、75、80、85、
                      90、95、100、110、120。 单位mm(毫米）。
　　　英制公称长度 → 常用值有1/4、5/16、3/8、7/16、1/2、5/8、3/4、1、 2、3 。单位 ：in (英寸）。
　④头型 ：用字母来表示头型的种类，可参看前文常用螺钉头型分类。
　⑤牙型/尾型 ： 用字母来表示牙型/尾型的种类，可参看前文“常用螺钉牙型/尾型分类”。
　⑥槽型 ：参看前文“我司常用螺钉槽型分类”，十字槽或无槽（如冲六角头螺钉）此处无需标 注，其它槽型
           需用文字说明。
　⑦特殊标注 ：一般情况无需标注，表达其特征时在此位置用文字进行描述。
　　举例：螺钉规格名称描述为“4-0.7x70PM±牙长35”，其含义是“4”为螺钉螺纹公称直径，“0.7”为牙
          距，70”为螺钉公称长度值，“P”表示其头型为盘头，“M” 表示其牙型/尾型为机丝牙类，“±”
          表示其槽型为 “±槽”也可用“加减槽”表 示。“牙长35” 为特殊标注，特别说明此螺钉牙纹长
          度值。

螺钉通用表示方法发表评论编辑词条
一般来说，电子小螺钉是变化最多的了，很多采购人员在下单时的表达不是很规范，这样造成不必要的错误。
下面是一些可供参考的表示方法：
例：4 X 10  PW A  H  C  （+）
①    ②　③　④　⑤　⑥　⑦

① 螺钉直径

② 螺钉长度

③ 螺钉头型 B：球面圆柱头；      C：圆柱头；        F（K）：沉头；    H：六角头
            HW：六角头带垫圈；  O：半沉头；        P：平元头；      R：半元头
            PW：平元头带垫圈；  T：大扁头；        V：蘑菇头；

④ 螺钉牙型 A：自攻尖尾（日标第1种）疏              AB：自攻尖尾（日标第4种）密
            B：自攻平尾（日标第2种）疏              C：自攻平尾（日标第3种）密
            P：双丝牙            HL：高低牙          U：菠萝牙纹
            T：自攻平尾切脚      AT：自攻丝尖尾切脚  M：机械牙
            BTT：B型三角牙      CCT：C型三角牙      PTT：P型三角牙    STT：S型三角牙

⑤ 热处理  H：有热处理          N：没热处理

⑥ 表面处理 Zn：白锌    C：彩锌    B：蓝锌      F：黑锌    O：氧化黑    Ni：镍
            Cu：青铜    Br：红铜  P：磷化

⑦ 备注    （+）：十字槽      （-）：一字槽    （T）：菊花槽      （H）：内六角
          （PZ）：米字槽      （+-）：+-槽      （Y）：Y型槽      （H）：H型槽
          （L）：止退花齿    （WIS）：单活动弹垫圈                （WIF）：单活动平垫圈
          （WIT）：单活动外齿垫圈              （W2SF）：双活动平弹垫圈
          （ W=6mm）：垫圈外径等于6mm  　　 　（SUS）：不锈钢    （Cu）：黄铜
          （Br）：红铜                          （8.8）：8.8级螺钉 （10.9）：10.9级螺钉
          （12.9）：12.9级螺钉                  （R）：其它注释

类型

特征代号
用途及说明
普通螺纹
粗牙
M
最常用的一种联接螺纹，直径相同时，细牙螺纹的螺距比粗牙螺纹的螺距小，粗牙螺纹不注螺距
细牙
M

管螺纹
非螺纹密封
G
管道联接中的常用螺纹，螺距及牙型均较小，其尺寸代号以in为单位，近似地等于管子的孔径。螺纹的大径应从有关标准中查出，代号R表示圆锥外螺纹，Rc表示圆锥内螺纹，Rp表示圆柱内螺纹

螺纹密封
Rc
密封螺纹在一定压力下能保持管道联接处内外界的密封
梯形螺纹

Tr
常用的两种传动螺纹，用于传递运动和动力，梯形螺纹可传递双向动力，锯齿形螺纹用来传递单向动力

在图样上螺纹需要用规定的螺纹代号标注，除管螺纹外，螺纹代号的标注格式为： 　特征代号 公称直径× 螺距(单线时) 旋向 　导程(P螺距)(多线时) 　管螺纹的标注格式为：特征代号+尺寸代号+旋向 　其中，右旋螺纹省略不注，左旋用“ LH”表示。
普通螺纹的尺寸标注
普通螺纹的牙型代号为M，有粗牙和细牙之分，粗牙螺纹的螺距可省略不注；中径和顶径的公差带代号相同时，只标注一次；右旋螺纹可不注旋向代号，左旋螺纹旋向代号为LH；旋合长度为中型(N)时不注，长型用L表示，短型用S表示。
管螺纹的尺寸标注
管螺纹分为用螺纹密封管螺纹和非螺纹密封管螺纹。管螺纹的尺寸引线必须指向大径，其标记组成如下： 　密封管螺纹代号：特征代号 尺寸代号 - 旋向代号 　非密封管螺纹代号：特征代号 尺寸代号 公差等级代号 － 旋向代号 　需要注意的是，管螺纹的尺寸代号并不是指螺纹的大径，其参数可由相关手册中查出。
当螺纹精度要求较高时，除标注螺纹代号外，还应标注螺纹公差带代号和螺纹旋合长度。 　螺纹标记的标注格式为： 　螺纹代号+螺纹公差带代号(中径、顶径)+旋合长度。
有关标注内容的说明
1.公差带代号由数字加字母表示(内螺纹用大写字母，外螺纹用小写字母)， 如7H、6g等，应特别指出，7H，6g等代表螺纹公差，而H7，g6代表圆柱体公差代号。
2.旋合长度规定为短(用S表示)、中(用N表示)、长(用L表示)三种。一般情况下，不标注螺纹旋合长度，其螺纹公差带按中等旋合长度(N)确定。必要时，可加注旋合长度代号S或L，如“M20-5g6g－L”。特殊需要时，可注明旋合长度的数值， 　如“M20-5g6g－30”。
标注方法
除管螺纹外，在视图上螺纹标记的标注同线性尺寸标注方法相同；而管螺纹是用指引线的形式，指引线应从大径上引出，并且不应与剖面线平行。
编辑本段标注说明
1、M 16－5g6g表示粗牙普通螺纹，公称直径16，右旋，螺纹公差带中径5g， 　大径6g，旋合长度按中等长度考虑。
2、M16×1 LH－6G表示细牙普通螺纹，公称直径16，螺距1，左旋，螺纹公差 　带中径、大径均为6G，旋合长度按中等长度考虑。
3、G1表示英制非螺纹密封管螺纹，尺寸代号1 in，右旋。
4、Rc 1/2表示英制螺纹密封锥管螺纹，尺寸代号1/2 in，右旋。
5、Tr20×8(P4)表示梯形螺纹，公称直径 20，双线，导程 8，螺距 4，右旋。
6、B20×2LH表示锯齿形螺纹，公称直径 20，单线，螺距 2，左旋。
常用的内外螺纹公差带规定如下：
i，对内螺纹规定为G、H两种位置；对外螺纹规定为e、f、g、h四种位置。
ii，对内螺纹小径和中径规定为4、5、6、7、8五种公差等级；对外螺纹大径规定为4、6、8三种公差等级；对外螺纹中径规定为3、4、5、6、7、8、9七种公差等级。
内外螺纹旋合时，其公差带代号用斜线分开，如6H/6g、6H/5g6g等。
普通螺纹的标注示例
标注图例
说明

表示外螺纹，粗牙普通螺纹大径为10，右旋， 中径和顶径公差带代号为4h，短旋合长度。

表示外螺纹、粗牙普通螺纹，大径为10，右旋，中径公差带为6g，顶径公差带为7g，中旋合长度。

表示内螺纹，细牙普通螺纹，大径为10，螺距为1，左旋，中径和顶径的公差带为7H
