便携式气体检测仪使用说明书
1、操作方法
图3－1所示的操作提示区分成左、中、右三个区域，分别对应左功能键、开/关模式键和右功能键。在不同的功能状态下，三个功能的图标会有不同，也会出现功能提示文字（根据语言设置的不同显示不同文字），按相应的按键进入对应功能；或出现空白表示在此状态下对应键操作无效。
仪器屏幕显示的菜单分为功能菜单、单选项和复选项三种，功能菜单使用右键将光标移动到相应项目上，按左键选择；单选菜单使用右键上下移动光标到对应项目上，按左键改变选择设置，选择具有单一性，按模式键确认修改；复选项使用左键移动光标到相应项目，按左键改变选择状态，有十字叉表示选中，否则为不选，可选择多个项目，按模式键确认修改。
2、操作模式
仪器有检测模式、诊断模式和编程模式三种工作方式，分别对应不同的操作功能和菜单显示。
3、仪器操作指南
3.1 开关机
长按“开关键”超过2秒钟即可开机，同时蜂鸣器鸣响一声。
在开机状态下，按住“开关键”超过2秒钟，屏幕显示“仪器将在5秒后关机…”，并从5开始倒计时，继续按住“开关键”不放直至倒计时结束，屏幕显示“仪器已关机”并正常关闭。
在倒计时过程中松开“开关键”可停止关机过程，并返回原状态。
3.2 自检
开机后，屏幕依次显示仪器名称、韧件版本号、序列号、传感器安装状态信息。若没有插入SD卡或未打开写保护，将显示错误信息：
按右键关机，按左键忽略此错误，继续下一步操作。
提示：没有插入SD卡或卡写保护不能记录数据，但不影响测量功能。
此时屏幕显示中表示数据存储的图标将显示成“！”。（参见4.1.1的图）
根据用户的设置（参见4－3－5），还将显示当前时间、日期、操作模式、报警设置等信息；若用户选择开机做零点标定，则每次开机都要进行零点标定。
自检完毕后屏幕显示“自检完成！”并进入检测模式。
4、仪器操作
4.1 检测模式
4.1.1 数据测量
在检测模式中，屏幕显示实时测量数据和状态。
长按模式键可关机；在出现报警的情况下，按左功能键可发出一次报警，以测试报警器状态；按右功能键，进入下一项，显示曾经出现过的峰值浓度。
4.1.2 数据纪录
长按模式键可关机；按左功能键可清除记录，按右功能键进入下一项，显示当期日期、时间和温度。
提示：显示的气体种类根据安装传感器的不同会有差异。
4.1.3 时间显示
长按模式键可关机；
根据用户模式的设置，按右功能键进入下一项或第（6）项；
按左功能键无效。
提示：日期/时间显示格式和温度单位设置参见（4－3－5）。

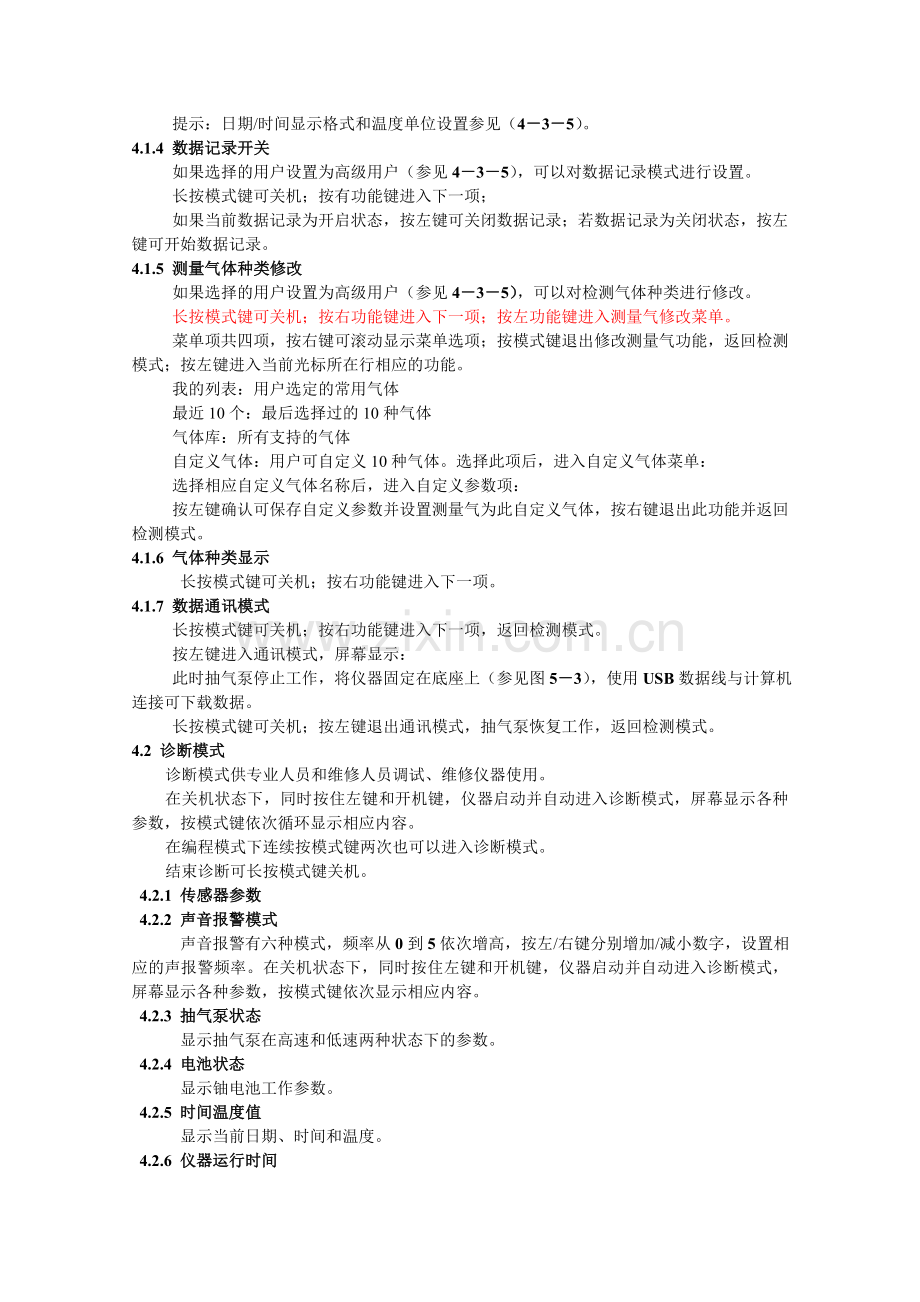

4.1.4 数据记录开关
如果选择的用户设置为高级用户（参见4－3－5），可以对数据记录模式进行设置。
长按模式键可关机；按有功能键进入下一项；
如果当前数据记录为开启状态，按左键可关闭数据记录；若数据记录为关闭状态，按左键可开始数据记录。
4.1.5 测量气体种类修改
如果选择的用户设置为高级用户（参见4－3－5），可以对检测气体种类进行修改。
长按模式键可关机；按右功能键进入下一项；按左功能键进入测量气修改菜单。
菜单项共四项，按右键可滚动显示菜单选项；按模式键退出修改测量气功能，返回检测模式；按左键进入当前光标所在行相应的功能。
我的列表：用户选定的常用气体
最近10个：最后选择过的10种气体
气体库：所有支持的气体
自定义气体：用户可自定义10种气体。选择此项后，进入自定义气体菜单：
选择相应自定义气体名称后，进入自定义参数项：
按左键确认可保存自定义参数并设置测量气为此自定义气体，按右键退出此功能并返回检测模式。
4.1.6 气体种类显示
长按模式键可关机；按右功能键进入下一项。
4.1.7 数据通讯模式
长按模式键可关机；按右功能键进入下一项，返回检测模式。
按左键进入通讯模式，屏幕显示：
此时抽气泵停止工作，将仪器固定在底座上（参见图5－3），使用USB数据线与计算机连接可下载数据。
长按模式键可关机；按左键退出通讯模式，抽气泵恢复工作，返回检测模式。
4.2 诊断模式
诊断模式供专业人员和维修人员调试、维修仪器使用。
在关机状态下，同时按住左键和开机键，仪器启动并自动进入诊断模式，屏幕显示各种参数，按模式键依次循环显示相应内容。
在编程模式下连续按模式键两次也可以进入诊断模式。
结束诊断可长按模式键关机。
4.2.1 传感器参数
4.2.2 声音报警模式
声音报警有六种模式，频率从0到5依次增高，按左/右键分别增加/减小数字，设置相应的声报警频率。在关机状态下，同时按住左键和开机键，仪器启动并自动进入诊断模式，屏幕显示各种参数，按模式键依次显示相应内容。
4.2.3 抽气泵状态
显示抽气泵在高速和低速两种状态下的参数。
4.2.4 电池状态
显示铀电池工作参数。
4.2.5 时间温度值
显示当前日期、时间和温度。
4.2.6 仪器运行时间
显示本次和上次运行时间。
4.2.7 灯光测试
显示当前报警灯、手电灯和背光状态。
按右键将光标移动至相应灯光项，按左键改变开关值，以测试相应灯光状态。
4.2.8 液晶对比度设置
显示当前液晶屏幕对比度设置参数。
此数值越大，对比度越高。按右键减小参数，按左键增加参数。
4.3 编程模式
本模式用于设置仪器各项工作参数。
在检测模式或诊断模式下，同时按住右键和模式键5秒钟，自动进入系统设置主菜单。
设置主菜单有五个选项，分别为“标定”、“测量”、“报警点”、“数据记录”和“仪器设定”。
当前选项为反相显示，同时在屏幕上端显示文字提示信息。
按左键选择进入相应设置项目；模式键退出编程模式；右键移动光标到下一项，若已在最后一项将循环到第一项。
4.3.1 标定设置
进入标定设置，显示标定菜单。
标定内容共五项，分别为：“新鲜空气标定”、“MOS标准气标定”、“LEL标准气标定”、“TC标准气标定”和“氧气标准气标定”。按右键选择将光标移动值相应的标定项；按左键选择开始标定；按模式键退出标定菜单。
（1）新鲜空气标定：
本项设置为复选项，有MOS、LEL和OXY三项。按左键改变光标所在位置传感器的选择设置；按右键向下移动光标；
按模式键开始标定，屏幕显示
将标气瓶与仪器连接，按左键开始标定。按模式键可退出标定。
提示：开始标定后，屏幕开始标定倒计时，在此过程中可按右键终止标定。
（2）MOS标准气标定
选择本项后，屏幕显示：
系统默认为1000PPM的甲烷气标定，选择左键确认并开始标定过程。如果使用其他浓度的标气进行标定，按右键，屏幕显示：
按右键移动光标到相应的数字上，按左键增加数值，按模式确定修改。
如果数值发生了改变，屏幕显示：
按左键将保存修改的数值，按右键可取消修改，进入标定过程。
如果不需要修改，按左键确认，屏幕显示：在30秒倒计时过程中可按模式键退出标定，按左键或等待倒计时结束后开始标定。在标定过程中可按右键终止。
（3）LEL标准气标定：
选择此项后，直接开始60秒标定倒计时，按模式键可退出标定。
（4）TC标准气标定：
此项操作与（3）LEL标准气标定类似。
（5）氧气标准气标定：
此项操作与（2）MOS标准气标定类似。
4.3.2 测量参数设置
测量参数设置“LEL标定气”、“LEL测量气”、“ LEL单位”、“ 测量单位”和“定期标定间隔”五项。按右键选择相应项目，按左键选择功能。
“LEL标定气”和“LEL测量气”的操作方法与（4.1.5）中修改气体种类的操作类似。
“ LEL单位”修改为单选项，右键选择相应单位项，左键修改，模式键确认修改。
“测量范围”修改为单选项，共四项，分别为“0～2000ppm”、“0～100LEL”、“0～100％VOL”、“LEL/VOL自动切换”。右键选择相应单位项，左键修改，模式键确认修改。
“定期标定间隔”修改标定间隔天数，按右键移动光标到相应位，左键增加数值。按模式键确定修改，如果数值发生改变，按左键保存，按右键可取消修改。可参考4.3.1（2）中的描述。
4.3.3 报警点设置
修改MOS、LEL、VOL、氧气的高报、低报和音调变化的报警设置值，分别对应四种传感器发生高报、低报的浓度值和每秒报警次数随浓度增加的数值。
4.3.4 数据记录设置
本功能菜单包括“记录间隔”、“数据类型”和“记录方式”三项。
记录间隔修改SD卡存储数据的时间间隔，单位为秒。
数据类型为单选项，可设置为“最小值”、“平均值”“最大值”和“实时值”，分别记录检测状态下浓度的最小值、平均值、最大值和实时测量值。
记录方式为单选项，可设置为自动记录、手动记录和单次快照三种方式。
4.3.5 仪器设定
本功能用于设置仪器的各项参数。根据数据类型的不同，采取不同的输入方法进行设置。
