塑料成型工艺与模具设计-新标准模架(课堂PPT).ppt

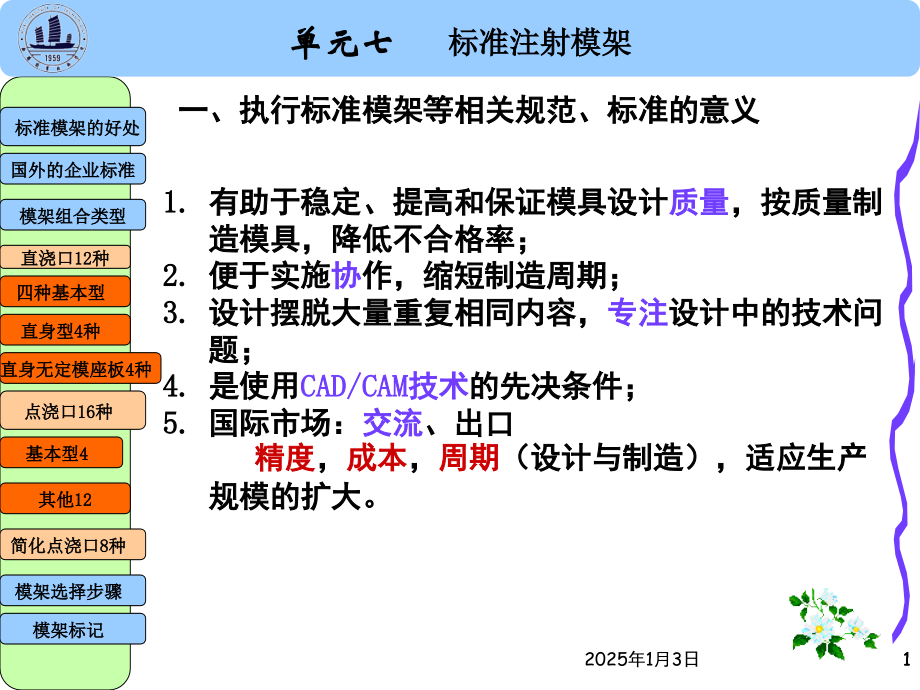

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,塑料成型工艺与模具设计,*,*,单元七,标准注射模架,标准模架的好处,直浇口,12,种,四种基本型,点浇口,16,种,基本型,4,其他,12,直身型,4,种,国外的企业标准,简化点浇口,8,种,模架标记,直身无定模座板,4,种,模架选择步骤,模架组合类型,*,*,单元七,标准注射模架,2025年1月3日,1,有助于稳定、提高和保证模具设计,质量,，按质量制造模具，降低不合格率；,便于实施,协,作，缩短制造周期；,设计摆脱大量重复相同内容，,专注,设计中的技术问题；,是使用,CAD/CAM,技术,的先决条件；,国际市场：,交流,、出口,精度,，,成本,，,周期,（设计与制造），,适应生产规模的扩大,。,一、执行标准模架等相关规范、标准的意义,1,2025年1月3日,2,二、国外的企业标准,美国,DME,德国,HASCO,日本,MISUMI,韩国,FUTABA,台湾龙记模架,LKM,塑料注塑模中小型模架标准,GB/T 12556.11990,和塑料注塑模大型模架标准,GB/T 12555.11990,。,这二个标准已由,GB/T 12555-2006,塑料注射模模架,替代,。,2,2025年1月3日,3,定义：,模架也称为模胚。由模板、导柱和导套等零件组成，是,未加工型腔的组合体,。,注射模模架的基本形式，根据,浇注系统,的不同,，,可分为,直浇口,和,点浇口,两种形式。,其结构、形状及尺寸都已经标准化和系列化，用户可对标准模架进行,修改或扩展,以满足具体需要。,型芯、型腔、定位环、浇口套、顶杆、滑块机构等部件须安装到模架上才组成一套完整的模具。,模架,是实现型腔和型芯的,装夹、塑件顶出和分离,的机构，,保证开合模时能正确对准,。,3,2025年1月3日,4,直浇口模架,点浇口模架,简化点浇口模架,直浇口模架：,12,种,点浇口模架,16,种：,简化,点浇口,模架,8,种：各,2,种（单个导柱，无定距螺母）,基本与直身,定模座板,有无,推件、料板,有无,三、标准模架（,GB/T12555-2006,）组合类型,36,种,基本型,（,ABCD),直身基本型,(,Z,A,Z,B,Z,C,Z,D,),直身,无定模座板,型,(,ZA,Z,Z,B,Z,ZC,Z,ZD,Z,）,基本型,（,D,A,D,B,D,C,D,D),直身基本型,（,Z,DA,Z,DB,Z,DC,Z,DD),无推料板型,（,DA,T,DB,T,DC,T,DD,T,),直身,无推料板型,（,Z,DAT,Z,DBT,Z,DCT,Z,DDT),基本型,JA,、,JC,直身型,Z,JA/,Z,J,C,无推,料,板型,JA,T/,JC,T,直身,无推,料,板型,Z,JAT/,Z,JCT,4,2025年1月3日,5,模架具体由四部分组成：,定 模 部 分,动 模 部 分,导 向 部 分,连 接 固 定 部 分,珠三角一带常用的模架有二板模模架、三板模模架、简化三板模模架。,5,简化点浇口：,对点浇口模架各种类型中的,A,型和,C,型进行对应简化，即可得到简化点浇口基本型,JA,、,JC,，,直身简化点浇口型,ZJA,、,ZJC,，,简化点浇口无推料板型,JAT,、,JCT,，,直身简化点浇口无推料板型,ZJAT,、,ZJCT,等,8,种简化点浇口模架。,简化方法,：将模具中的拉杆导柱改为长导柱，同时去掉短导柱导向机构。,用途,：,和点浇口模架类似，具体可根据动作特点安装顺序开模机构。,6,2025年1月3日,7,A,型,：定模和动模均采用两块模板,B,型,：同,A,型,加装推件板,7,2025年1月3日,8,C,型：,定模采用两块模板，动模采用一块模板,D,型,：同,C,型,加装推件板,无,动模支承板,8,2025年1月3日,9,A,型模架的应用,9,2025年1月3日,10,A,型模架在,潜伏式浇口,模具中的应用（,P202,）,10,2025年1月3日,11,B,型模架的在,斜导柱侧抽,模具中的应用（,P202,）,11,2025年1月3日,12,（,2,）,点浇口模架,基本型分为,DA,型、,DB,型、,DC,型和,DD,型。这些类型是通过在对应的直浇口模架上,加装,推料板和拉杆导柱,而得到的。,DB,型模架,推件板,DA,型模架,12,2025年1月3日,13,DC,型模架,DD,型模架,推件板,无,动模支承板,点浇口模架与直浇口模架的连接差别？,定模无螺钉,13,2025年1月3日,14,模架类型判断步骤：,?,推杆推出,A,、,C,?,推件板推出,B,、,D,？有支承板,A,、,B,？无支承板,C,、,D,？直浇口,定模有螺钉,?,点浇口,定模无螺钉，前面,+D,对于点浇口,（,4,）,?,无推料板,后面,+T,对于,直身型,直浇口,(6)?,无定模座板后面,+Z,两大类的最后判定：,?,是直身型,前面,+Z,（,7),简化点浇口模架,A/C(,单个导柱，无定距拉杆,),：,分,H,或,I,型、有无水口推料板、无推件板仅,A/C,各,2,种，共,8,种,14,2025年1月3日,15,模架结构组成零件,典型的直浇口模架结构,15,2025年1月3日,16,典型的点浇口模架结构,细水口模架,16,17,18,2025年1月3日,19,DBT,型模架的应用,DAT,型,模架的应用（,P93,）,P92,、,P201,19,2025年1月3日,20,DA,型模架的应用,自动脱凝料点浇口,模具,20,2025年1月3日,21,21,2025年1月3日,22,四、模架选择步骤,1,、,确定模架组合类型号,得到模架类型代码,分析塑件，确定浇口位置和推出结构特点,，,按,模板数量、分型面数量、连接关系,进行组合形式选择,。,2,、,确定模板周界,得到模架系列代号,选择,长度和宽度,(,模板周界尺寸,)WL,保证全部零件安装，一般将模仁尺寸（或投影面积）与推板尺寸比较,。,3,、,确定模板厚度,得到模架规格号,选择,定、动模板的厚度,AB,选择,垫块高度,C ,校核支承板厚度,模架其余尺寸均由规格标准确定，保证强度刚度,4,、,模架校核,与注塑机的匹配（模厚、行程）,模架,DB,2030,-,506090,-200 GB/T12555-2006,22,2025年1月3日,23,计算型腔模板周界：,型腔模板的长度：,L=S+A+t+A+S,型腔模板的宽度：,N=S+B+t+B+S,23,在组合系列中，以模板的每一宽度尺寸为系列主参数，各配以一组长度尺寸要素，共组成,110,个尺寸系列，适用模板尺寸为,W,L,=(150150)mm,(12502000)mm,。按照同品种、同系列所选用的模板厚度,A,、,B,和垫块高度,C,划分为每一系列中的规格，供设计时任意组合采用。,塑料注射模模架规格的标记方法,：,模架型号系列规格标准号,。,每一组和形式代表一个型号；同一型号中，根据定、动模板的周界尺寸（模板,W,L,）划分系列；同一系列中，根据定、动模板、垫板的厚度和拉杆导柱的长度划分规格。,24,2025年1月3日,25,五、模架标记,模架,-,基本型号,(,模板周界：宽长,cm,）,-,系列代号,（定模板厚度,A-,动模板厚度,B-,垫块厚度,C,）,-,拉杆导柱长度,-,国标号,例如：模架,A2025-504070 GB/T12555-2006,例如：模架,DB 2030-506090-200 GB/T12555-2006,25,例如，模板,W,L,为,200mm250mm,，,A,=50mm,，,B,=40mm,，,C,=70mm,的直浇口,A,型模架标记为：,A2025-504070 GB/T 12555,2006,；,模板,W,L,为,300mm350mm,，,A=50mm,，,B=60mm,，,C=90mm,，拉杆导柱长度,200mm,的点浇口,B,型模架标记为：,DB3030-506090-200 GB/T 12555,2006,。,26,2025年1月3日,27,标准模架校核内容（,4,条）,模架厚度,H,和注射机的空闭合距离,L:,查机床参数表最大模厚、最小模厚值,开模行程、推出行程校核,模具顺利安装：,查机床拉杆间距,/,模具定位环吻合、喷嘴与浇口套匹配,/,机床推杆孔位置；,模架安装螺孔与机床移动模板、固定模板之间的对应匹配,/,顶出有效行程检查,确定模架型式后，还必须根据成型情况对,力学性能,正确计算校核以确定尺寸规格。,27,2025年1月3日,28,28,2025年1月3日,29,模仁设计,设计参数参考表,1-7,、,1-8,、,1-9,29,2025年1月3日,30,30,2025年1月3日,31,上镶式模架尺寸设计,31,2025年1月3日,32,举例：模仁布局宽度,80,，长度,160,32,2025年1月3日,33,33,2025年1月3日,34,34,2025年1月3日,35,直浇口模架：,基本型（,ABCD),、直身基本型、直身无定模座板型,）,35,2025年1月3日,36,A,型,直浇口类,36,2025年1月3日,37,B,型,37,2025年1月3日,38,C,型,38,2025年1月3日,39,D,型,39,2025年1月3日,40,40,2025年1月3日,41,41,2025年1月3日,42,42,2025年1月3日,43,43,44,45,46,47,48,
