场地回填方案.doc

茂基半导厂新建工程

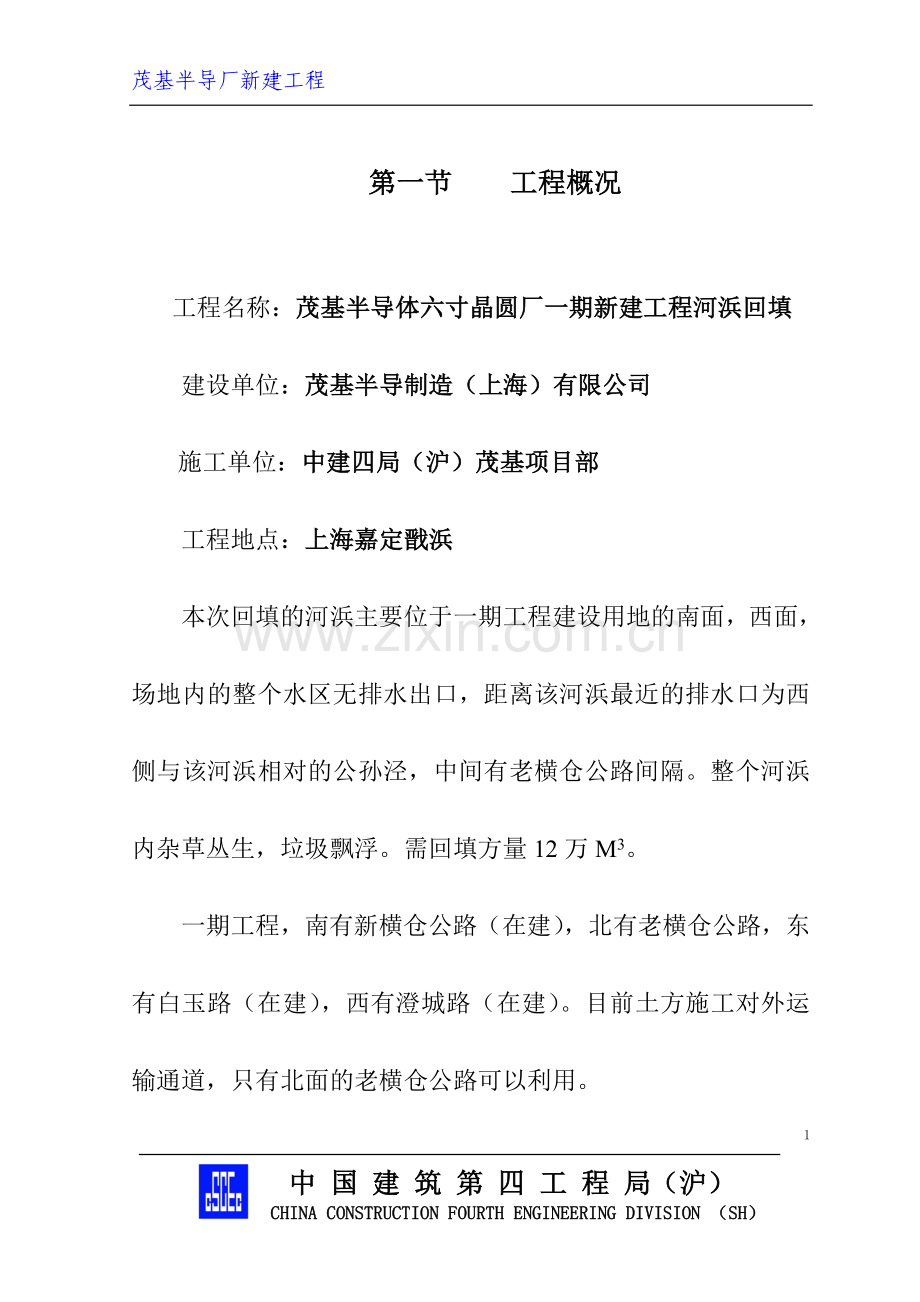

第一节 工程概况

工程名称：茂基半导体六寸晶圆厂一期新建工程河浜回填
建设单位：茂基半导制造（上海）有限公司
施工单位：中建四局（沪）茂基项目部
工程地点：上海嘉定戬浜
本次回填的河浜主要位于一期工程建设用地的南面，西面，场地内的整个水区无排水出口，距离该河浜最近的排水口为西侧与该河浜相对的公孙泾，中间有老横仓公路间隔。整个河浜内杂草丛生，垃圾飘浮。需回填方量12万M3。
一期工程，南有新横仓公路（在建），北有老横仓公路，东有白玉路（在建），西有澄城路（在建）。目前土方施工对外运输通道，只有北面的老横仓公路可以利用。

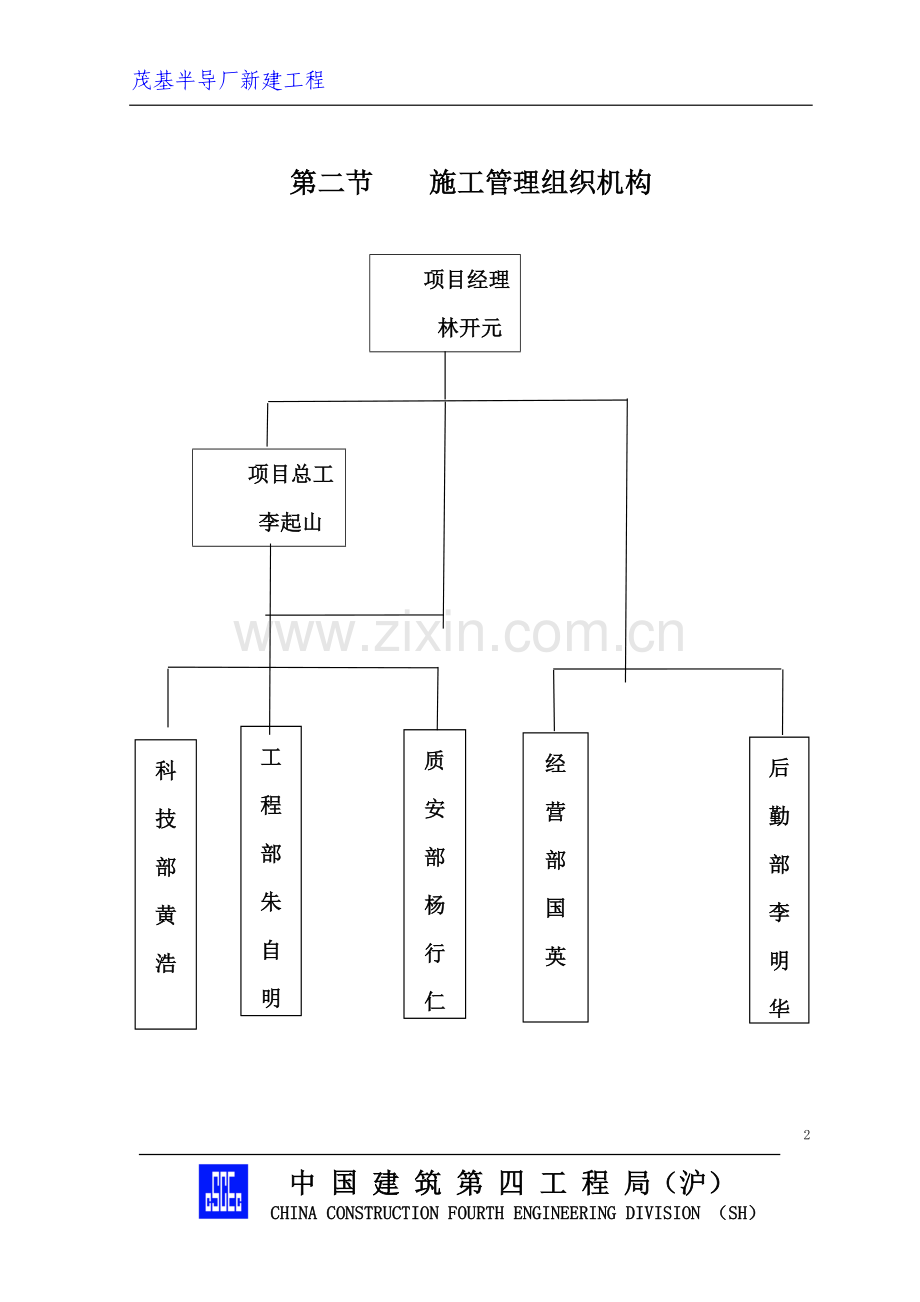

第二节 施工管理组织机构

项目经理
林开元

项目总工
李起山
科技部黄浩

质安部杨行仁
经
营
部国英

后勤部李明华
工程部朱自明

第三节 施工准备工作

1、劳动力准备
序号
工种
人数
备注
1
普工
80
各职能科室均在现场办公，实行问题现场解决的工作方式。
2
汽车司机
50
3
挖掘机司机
2
4
推土机司机
2
5
压路机司机
2
6
电工
2
7
机械工
2

2、施工机具的准备
序号
名称
型号
电功率
用量计划
备注
1
单斗反铲挖掘机
0.15—1M3
820KW
1

2
压路机
YZ10P
73.5KW
1

3
电动多级离心泵
D150-30×3
150M3/H
1

4
自卸汽车
12 T
3536 KW
50

5
镝灯

3 KW
3

6
碘钨灯
220v~1000w
1 KW
10

7
电缆线

600m

8
电焊机
BX6-300
6 KW
1

9
水泵
4LP80/50J
80M3/H
4
两台备用
10
推土机
D85
648 KW
1

3、施工现场准备
3．1 场地道路
施工便道设置沿厂地南北方向设置四条进场便道，沿河浜及池塘周围设置施工便道。施工便道宽6m、厚500 mm，采用建筑垃圾或三合土等材料铺设，用压路机辗压密实。
3．2 施工用电设施
在配电房位置设置总配电箱一个，分别设置照明用电和动力用两个接口。各水泵处设置移动式配电箱各一个。依据平面布置图布置电路，要求分级供电，一机一闸一保险。线路采用明敷方式，在施工便路处采用钢管保护，沿线路位置进行标识警告，严禁破坏。

第四节 施工方案

1、施工排水方案
1.1出水口确定
排水出口本方案拟选定1个，该出水口选在一期用地西北角，澄城路位置。另白玉路下埋设有雨污水暗管。与当地市政部门了解其排水方向，出水口后，若不回流至本次抽水回填的河浜内，可考虑将其作为辅助排水渠道。
1.2排水方式
场地内河浜蓄水量大，所占路线较长，本工程施工期间为上海多雨季节，故本次拟采取分段排除河浜水的方案，即将整个河段切分成四个排水回填工作段（视工程实际施工情况，再考虑增设施工段）。采取截流方式切分河道。根据地形图，厂区布置图，河浜上无建筑物坐落的位置，选定为截流位置。截流方式：自卸汽车与挖掘机配合将土倾倒至河浜内，倾倒宽度为整个河口宽度，倾倒长度为8—10M。每个工作段两端截流成功后，安装抽水设备，将工作段内的蓄水抽取排放至出水口方向。出水口位置抽水设备选用D150-30*3型号的多级离心泵河浜各个分区处以及各个池塘采用4LP80/50J型水泵抽水，详见施工机具和设备需要计划。
2、施工顺序
整个河道分ABCD四个区，见图示。每个区域的施工顺序为：抽水——清淤——回填。首先施工A区，A区截流成功后，放置水泵，抽水至B、C、D区，在D区出水口处将水统一抽至公孙泾排放。D区出水口水泵从准备工作完成后开始抽水至厂区河浜及池塘排完水后停止工作。A区抽水完成后，进行B区的截流、抽水、回填工作。C、D区依次施工。
3、施工方法
3.1河底清理
河水抽干后，挖掘机将河浜淤泥和塘内杂草、垃圾清除堆放于河岸外至少两米处待四、五天后方可运到茂基导体四期工程地堆放。
挖掘机的开挖路线：
沟端开挖法：反铲停于沟端，后退挖土。
大面积水量抽除后，在河浜底两侧开挖排水明沟，增设集水井，抽除剩余少量河水，为反铲挖掘机提供工作环境。
3.2河浜回填
3.2.1回填材料
为保证填方的质量达到要求，回填料选择：
1、 褐黄色粉质粘土（初步地质勘察报告相应表层土质类似的粘土）用于表层下的填料；
2、 含水量符合压实要求的粘性土，可用于各层填料
本工程不允许使用含盐量较大的土料回填和淤泥质土回填。
3.2.2回填土现场鉴别

土的名称
湿润时用刀切
湿土用手捻摸时的感觉
湿土捻条情况
粘土
切面光滑，有粘刀阻力
有滑腻感，感觉不到有砂粒，水分较大
塑性大，能搓成直径小于0.5MM长条
砂土
无光滑面，切面粗糙
无粘滞感，感觉到砂粒，粗糙
无塑性，不能搓成土条
粉土
无光滑面，切面稍粗糙
有轻微粘滞感，感觉到砂粒较多，粗糙
塑性小，能搓成直径2~3MM的短条

3.3.3回填压实机械
选用压路机其工作参数见下表：
项目
型号
压路机YZ10P
重量（T）
10.8
轮直径（MM）
1524
频率（HZ）
28/32
激振力（KN）
197/137
牵引功率（KW）
73.5
最小转弯半径（M）
5.2

3.3.4回填方式
河底淤泥清理后，开始虚铺回填土，回填土虚铺厚度参见表格所示。本次回填压实采取压路机压实方案。
填方每层铺土厚度和压实遍数
压实机具
每层铺土厚度(MM)
每层压实遍数(遍)
压路机YZ10P
500
5
3.3.4填土压实方法
3.3.4.1一般要求：
3.3.4.1.1填土尽量采用同类土填筑，并控制土的含水率。
3.3.4.1.2不同土填筑时，按土类有规则的分层铺填，透水性大的土层置于透水性较小的土层之下，不得混杂使用，边坡不得用透水性较小的土封闭，以利水分排除，避免在填方内形成水囊。
3.3.4.1.3填土从最低处开始，由下向上整个宽度分层铺填碾压压实。
3.3.4.1.4填土预留一定的下沉高度。其预留下沉高度，砂土定为1.5%，粉质粘土3%~3.5%左右。
3.3.4.2机械压实
3.3.4.2.1回填50CM后，压路机匀速，低速静压4—5遍，使表面平实碾压后。以后每虚铺50CM后，用压路机慢驶多次的碾压，碾压方向从两边逐渐向中间，碾轮每次重叠宽度约15—25CM，若土层表面太干时，洒水湿润后，继续回填保证上下层接合好。
3.3.4.3压实排水要求
3.3.4.3.1填土层如有地下水或滞水，在四周设置排水沟、集水井，降低水位。
3.3.4.3.2填土宜保持一定横坡，或中间稍高两边稍低，以利排水，当天填土，当天压实。
4、工程质量保证措施
4 .1加强技术管理，开工前要落实各级人员岗位责任制，做好技术交底，施工中要认真检查执行情况，做好以下工作：
4.1.1验槽隐蔽验收记录；
4.1.2施工日记；
4.1.3自检记录；

第五节 施工进度计划

见附表：

第六节 施工进度计划
见附表：

第七节 施工安全保证措施

1、安全操作一般规定
1.1操作人员应体检合格，无妨碍作业的疾病和生理缺陷，并应经过专业培训、考核合格取得建设行政主管部门颁发的操作证或公安部门颁发的机动车驾驶执照后，方可持证上岗。
1.2操作人员在作业过程中，应集中精力正确操作，注意机械工况。
1.3实行多班作业的机械，应执行交接班制度，认真填写交接班记录；接班人员经检查确认无误后，方可进行工作。
1.4机械上的各种安全防护装置及监测、指示、仪表、报警等自动报警信号装置应完好齐全，有缺损时应及时修复。安全防护装置不完整或已失效的机械不得使用。
1.5机械不得带病运转。运转中发现不正常时，应先停机检查、排除故障后方可使用。
2、土石方机械
2.1基本要求
2.1.1作业前，应查明施工场地明、暗设置物（电线、地下电缆、管道、坑道等）的地点及走向，并采用明显记号表示。严禁在离电缆1M距离以内作业。
2.1.2机械运行中，严禁接触转动部位和进行检修。在修理（焊、铆等）工作装置时，应使其降到最低位置，并应在悬空部位垫上垫木。
2.1.3作业中，应随时监视机械各部位的运转及仪表指示值，如发现异常，应立即停机检修。
2.1.4在施工中遇下列情况之一时应立即停工，待符合作业安全条件时，方可继续施工：
2.1.4.1填挖区土体不稳定，有发生坍塌危险时；
2.1.4.2气候突变，发生暴雨、水位暴涨；
2.1.4.3地面涌水冒砂，出现陷车或因雨发生坡道打滑时；
2.1.4.4工作面净空不足以保证安全作业时；
2.1.4.5施工标志、防护设施损毁失效时。
2.2单斗挖掘机
2.2.1平整作业场地时，不得用铲斗进行横扫或用铲斗对地面进行压实。
2.2.2作业时，应等机身停稳后再挖土，当铲斗未离开工作面时，不得作回转、行走等动作。回转制动时，应使用回转制动器，不得用转向离合器反转制动。
2.2.3作业时，各操纵过程应平衡，不宜紧急制动。铲斗升降不得过猛，下降时，不得撞碰车架或履带。
2.2.4向运土车辆装车时，宜降低挖铲斗，减小卸落高度，不得偏装或砸坏车厢。在汽车未停稳或铲斗需越过驾驶室而司机未离开前不得装车。
2.2.5反铲作业时，斗臂应停稳后再挖土。挖土时，斗柄伸出不宜过长，提斗不得过猛。
2.3推土机
2.3.1作业前重点检查项目应符合下列要求：
2.3.1.1各部件无松动、连接良好；
2.3.1.2燃油、润滑油、液压油等符合规定；
2.3.1.3各系统管路无裂纹或泄漏；
2.3.1.4各操纵杆和制动踏板的行程、履带的松紧度或轮胎气压均符合要求。
2.3.2推土机行驶前，严禁有人站在履带或刀片的支架上，机械四周应无障碍物，确认安全后，方可开动。
2.3.3在深沟、基坑或陡坡地区作业时，应有专人指挥。
2.3.4推土机转移行驶时，铲刀距地面宜为400MM，不得用高速档行驶和进行急转弯。不得长距离倒退行驶。
2.3.5作业完毕后，应将推土机开到平坦安全的地方，落下铲刀，有松土器的，应将松土器爪落下。在坡道上停机时，应将变速杆低速档，接合主离合器，锁住制动踏板，并将履带或轮胎锲住。
2.3.6推土机长途转移工地时，应采用平板拖车装运。短途行走转移时，距离不宜超过10KM，并在行走过程中应经常检查和润滑行走装置。
2.3.7在推土机下面检修时，内燃机必须熄火，铲刀应放下或垫稳。
2.4压路机
2.4.1作业时，压路机应先起步后才能起振，内燃机应先置于中速，然后再调至高速。
2.4.2严禁压路机在坚实的地面上进行振动。
2.4.3碾压松软路基时，应先在不振动情况下碾压1~2遍，然后再振动辗压。
2.4.4上、下坡时，不得使用快速档。在急转弯时，包括铰接式振动压路机在小转弯绕圈碾压时，严禁使用快速档。
2.5自卸汽车
2.5.1配合挖装机械装料时，自卸汽车就位后应拉紧手制动器，在铲斗需越过驾驶室时，驾驶室内严禁有人。
2.5.2卸料前，车厢上方应无电线或障碍物，四周应无人员来往，卸料时，应将车停稳，不得边卸边行驶。举升车厢时，应控制内燃机中速运转，当车厢升到顶点时，应降低内燃机转速，减少车厢振动。
2.5.3向坑洼地区卸料时，应和坑边保持安全距离，防止塌方翻车。严禁在斜坡侧向倾卸。
2.5.4卸料后，应及时使车厢复位，方可起步，不得在倾斜情况下行驶。严禁在车厢内载人。

第八节 文明施工保证措施

场地内设停车场一处，所有运输机械不作业时统一停放，车辆出口处设置汽车清洗池。场地内设施工便道，施工便道用砖渣等建筑垃圾、三合土等铺设。

第九节 其它

若在抽水过程中发现河浜内出现流砂、管涌、不明水源现象时，与当地地勘部门联系制定处理方案。
