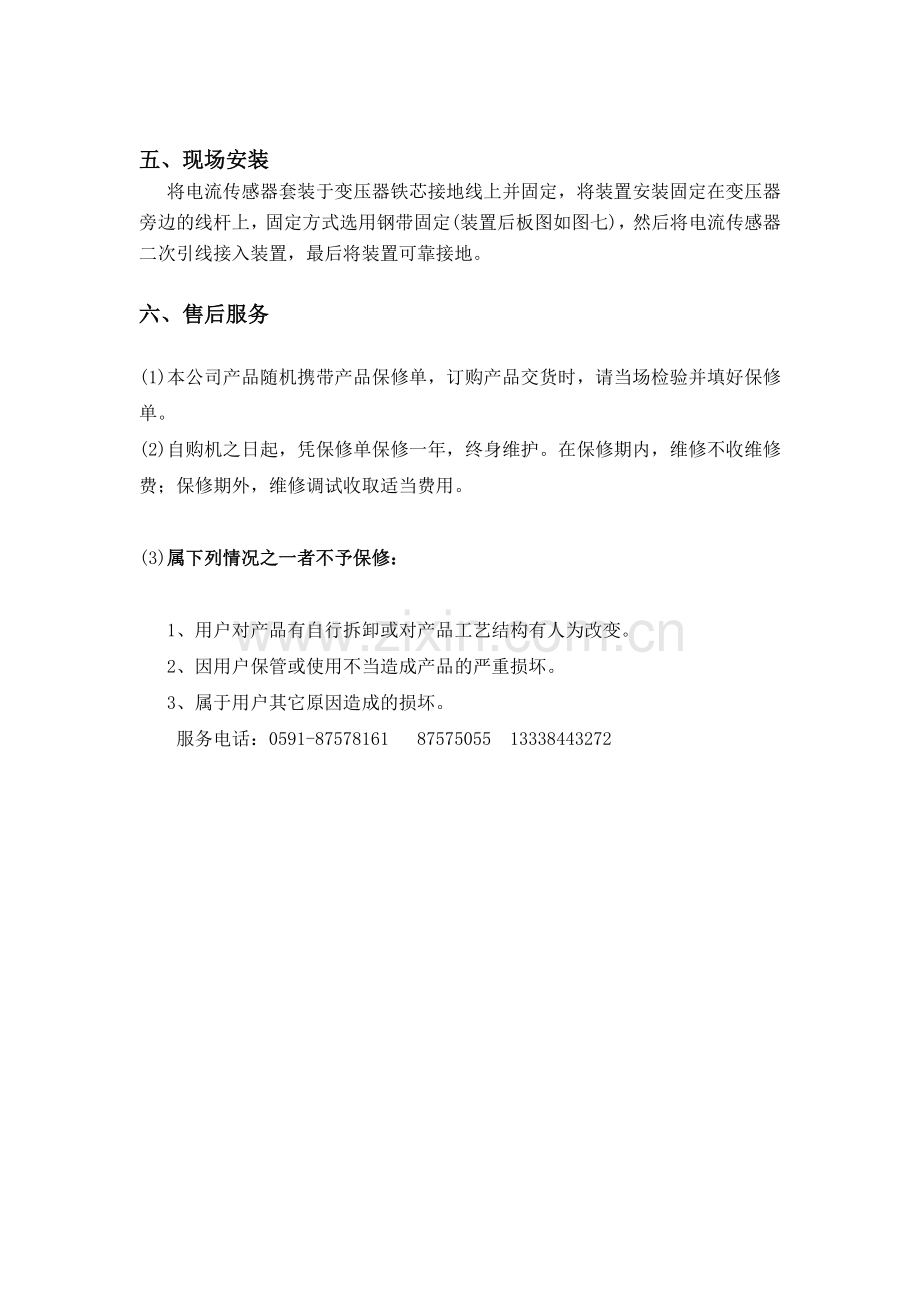

五、现场安装
将电流传感器套装于变压器铁芯接地线上并固定，将装置安装固定在变压器旁边的线杆上，固定方式选用钢带固定(装置后板图如图七)，然后将电流传感器二次引线接入装置，最后将装置可靠接地。

六、售后服务

(1)本公司产品随机携带产品保修单，订购产品交货时，请当场检验并填好保修单。
(2)自购机之日起，凭保修单保修一年，终身维护。在保修期内，维修不收维修费；保修期外，维修调试收取适当费用。

(3)属下列情况之一者不予保修：

1、用户对产品有自行拆卸或对产品工艺结构有人为改变。
2、因用户保管或使用不当造成产品的严重损坏。
3、属于用户其它原因造成的损坏。
服务电话：[phone] 87575055 13338443272

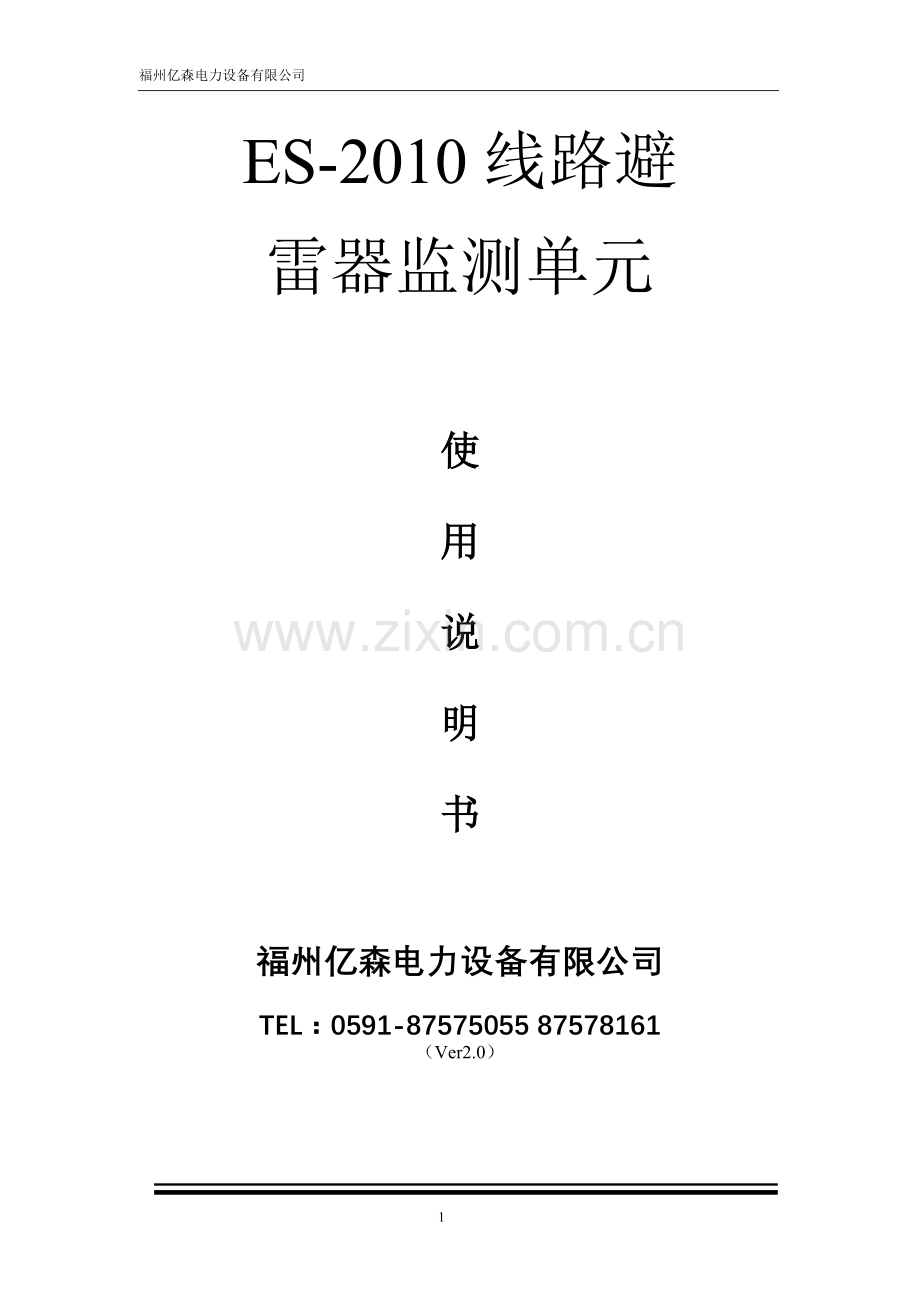

ES-2010线路避
雷器监测单元

使
用
说
明
书

福州亿森电力设备有限公司

TEL：[phone] 87578161
（Ver2.0）

目 录

一、概述……………………………………………2
二、安装尺寸………………………………………3
三、安全措施………………………………………4
四、现场安装………………………………………5
五、售后服务………………………………………5

一概述:
ES-2010系列带485通讯线路避雷器监测单元

ES-2010系列带485通讯线路避雷器监测单元，是福州亿森电力设备有限公司最新设计的具有RS485双向通讯功能的避雷器监测器。技术性能完全满足国际标准IEC的要求。技术参数与原JSH/JCQ型相同，可记录避雷器的动作次数和在线监测避雷器漏电流，并带有485通讯接口，可将避雷器运行参数：漏电流大小，动作次数、动作时间等随时传输主控室。从而可提前发现事故隐患，避免发生事故。
通讯接口分类：485线接口和光纤接口。485线接口型对现场的布线相对比较简单，只需要将485线首尾相连至控制室上位机即可。光纤接口型需在监测器下端水泥柱增加一光纤转换器，将A\B\C三相光信号转换后再连接至控制室上位机。
性能参数表（订货时注明485接口型货光纤接口型）：

二:安装尺寸图及接线方式：
安装尺寸图及接线方式：

需采用RS485转RS232串口转换器，电源电压DC5-12V接信号输出接口1（红正）、2（黄负）端，通讯线A＋接4（绿）端、B－接3（蓝）端，转换器插计算机串口。
ES-2010避雷器泄露电流监视仪通讯协议
监视仪上位机指令：
上位机指令：5个16进制字符
22 xx bb xx 0A （22 12 2B 3D 0A）
第一位：引导字；
第二位；指令符，让下位机回传数据指令 0x12;
第三位；监视仪编号（地址） bb = 30~E0(hex)
第四位；校验位；xx = 第二位+第三位
第五位：换行符。第二位的其他指令：
xx= 0x13，为清零，如22 13 00 13 0A则对计数器值清零；
xx=0x14，为修改地址的指令，如22 14 2A 3E 0A则将监视仪编号为0x2A。对于一个新的芯片，初始地址为0x30，必须进行一次修改地址，新的地址就可以永久保存。
监视仪回传数据：9个16进制数：
11 bb xx xx xx xx xx xx LF
第一位：11，引导字；第二位：bb，编号（地址或指令）；
第三、四位：xx xx；前面是高八位，后面是低八位，MCU内部温度值；
第五、六位：xx xx；前面是高八位，后面是低八位，泄漏电流值；
第七位：xx；动作计数；0~99，整数；
第八位：xx，校验位；xx=第三位+第五位+第七位。
第九位：换行符。
温度值最后一位十进制数等于0.1摄氏度；温度值仅供参考。
电流值最后一位十进制数等于10-6安培；

三:安全措施
在监测器内部，485电脑通讯板与监测器光电隔离传输信号，耐压1500V（监测器残压小于800V），为了进一步加强安全措施，在连接所有监测器的信号线，接入电脑时，最好采用一条光纤隔离型485转232光纤转换器，增加数米光纤，可靠防止过电压浸入。
通讯线最好采用四芯屏蔽线，也可采用普通网线，电源线地线各用3根，信号线两根。所有的监测器用一条线连接起来（并联）。通过RS485转RS232转换器接PC机。按485通讯协议编制软件，定期查询接收数据（避雷器漏电流和动作次数）。可以设置某电流值作为报警电流，当电流大于此值后，发出报警信号。

配套智能在线监测终端
在生产远传型避雷器在线监测基础上，成功研发避雷器智能在线监测终端，配合在线监测可以实现对避雷器的实时监测。该终端具有两个485接口，既可以完成对避雷器监测的数据采集，同时可以连接上位机或其他监测单元，实现数据通信。大大节约了智能监控系统开发者硬件上的开发时间。
三相终端通讯协议：
上位机指令：5个16进制字符
22 xx bb xx 0A （22 12 90 A2 0A）
第一位：引导字；第二位；指令，让下位机回传数据指令 0x12;
第三位；下位机地址 bb；第四位；校验位；xx = 第二位+第三位
第五位：换行符。三相终端回传数据，15个16进制字符
22 bb xx xx xx xx xx xx xx xx xx xx xx xx xx LF
第一位：引导字；第二位；下位机地址；第三位；校验位；xx = 第一位+第二位；
第四、五、六位：分别为A相：电流值高八位、电流值低八位和雷电动作计数值；
第七、八、九位：分别为B相：电流值高八位、电流值低八位和雷电动作计数值；
第十、十一、十二位：分别为C相：电流值高八位、电流值低八位和雷电动作计数值；
第十三位：校验位；xx = 第四位+第七位+第十一位；即三个电流值高位的和。
第十四位；下位机地址；
第十五位：换车符。
温度值最后一位十进制数等于0.1摄氏度；温度值仅供参考。
电流值最后一位十进制数等于10-6安培。
雷电动作计数；0~99，整数。

五、现场安装
将电流传感器套装于变压器铁芯接地线上并固定，将装置安装固定在变压器旁边的线杆上，固定方式选用钢带固定(装置后板图如图七)，然后将电流传感器二次引线接入装置，最后将装置可靠接地。

六、售后服务

(1)本公司产品随机携带产品保修单，订购产品交货时，请当场检验并填好保修单。
(2)自购机之日起，凭保修单保修一年，终身维护。在保修期内，维修不收维修费；保修期外，维修调试收取适当费用。

(3)属下列情况之一者不予保修：

1、用户对产品有自行拆卸或对产品工艺结构有人为改变。
2、因用户保管或使用不当造成产品的严重损坏。
3、属于用户其它原因造成的损坏。
服务电话：[phone] 87575055 13338443272
