ER4215高频变压器

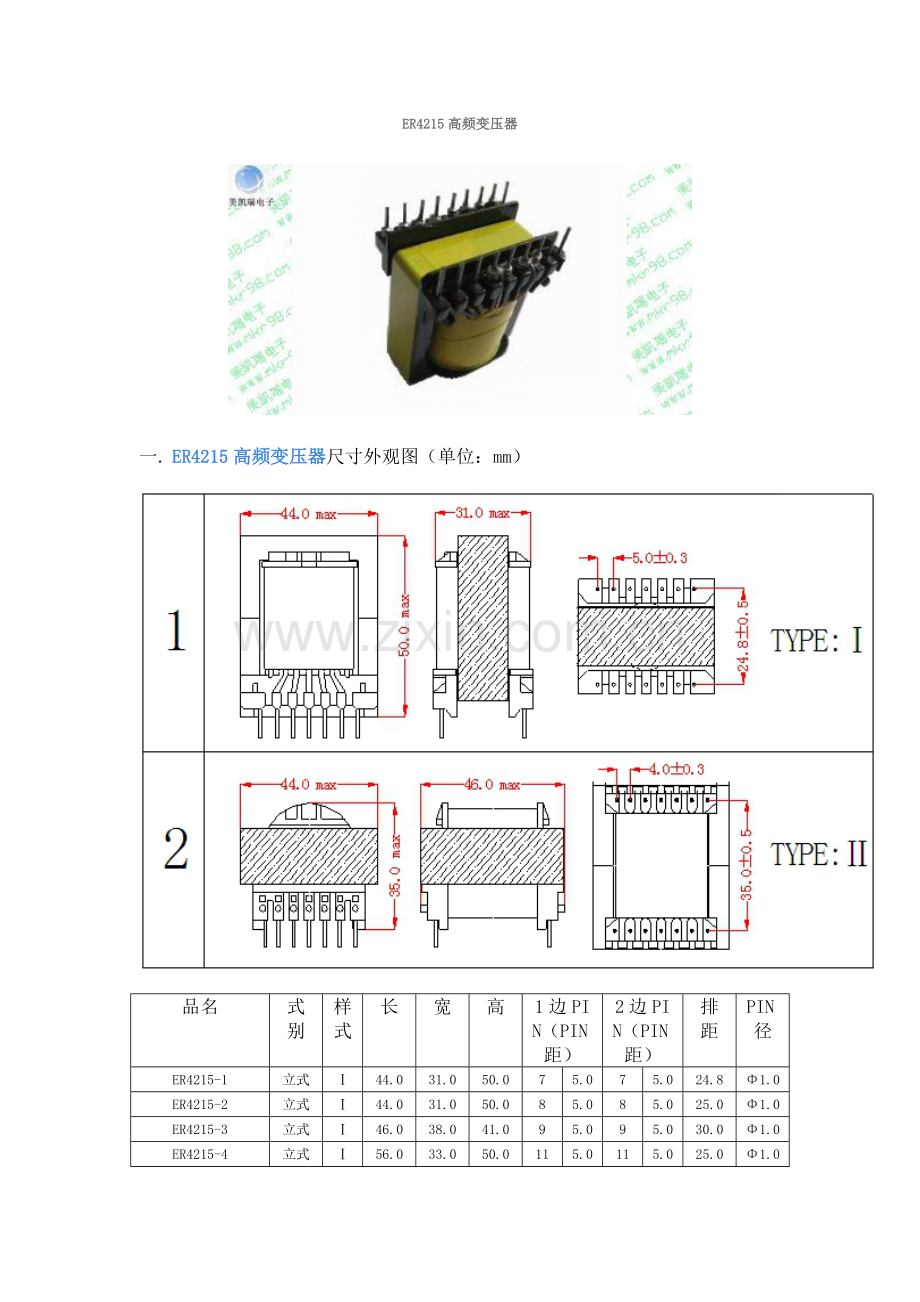

一.  ER4215高频变压器尺寸外观图（单位：mm）

品名
式别
样式
长
宽
高
1边PIN（PIN距）
2边PIN（PIN距）
排距
PIN径
ER4215-1
立式
Ⅰ
44.0
31.0
50.0
7
5.0
7
5.0
24.8
Φ1.0
ER4215-2
立式
Ⅰ
44.0
31.0
50.0
8
5.0
8
5.0
25.0
Φ1.0
ER4215-3
立式
Ⅰ
46.0
38.0
41.0
9
5.0
9
5.0
30.0
Φ1.0
ER4215-4
立式
Ⅰ
56.0
33.0
50.0
11
5.0
11
5.0
25.0
Φ1.0
ER4215-5
卧式
Ⅱ
44.0
46.0
35.0
7
5.0
7
5.0
35.0
Φ1.0
ER4215-6
卧式
Ⅱ
44.0
48.0
33.0
8
5.0
8
5.0
40.0
Φ1.0
ER4215-7
卧式
Ⅱ
53.0
53.0
37.0
9
5.0
9
5.0
40.0
Φ1.0

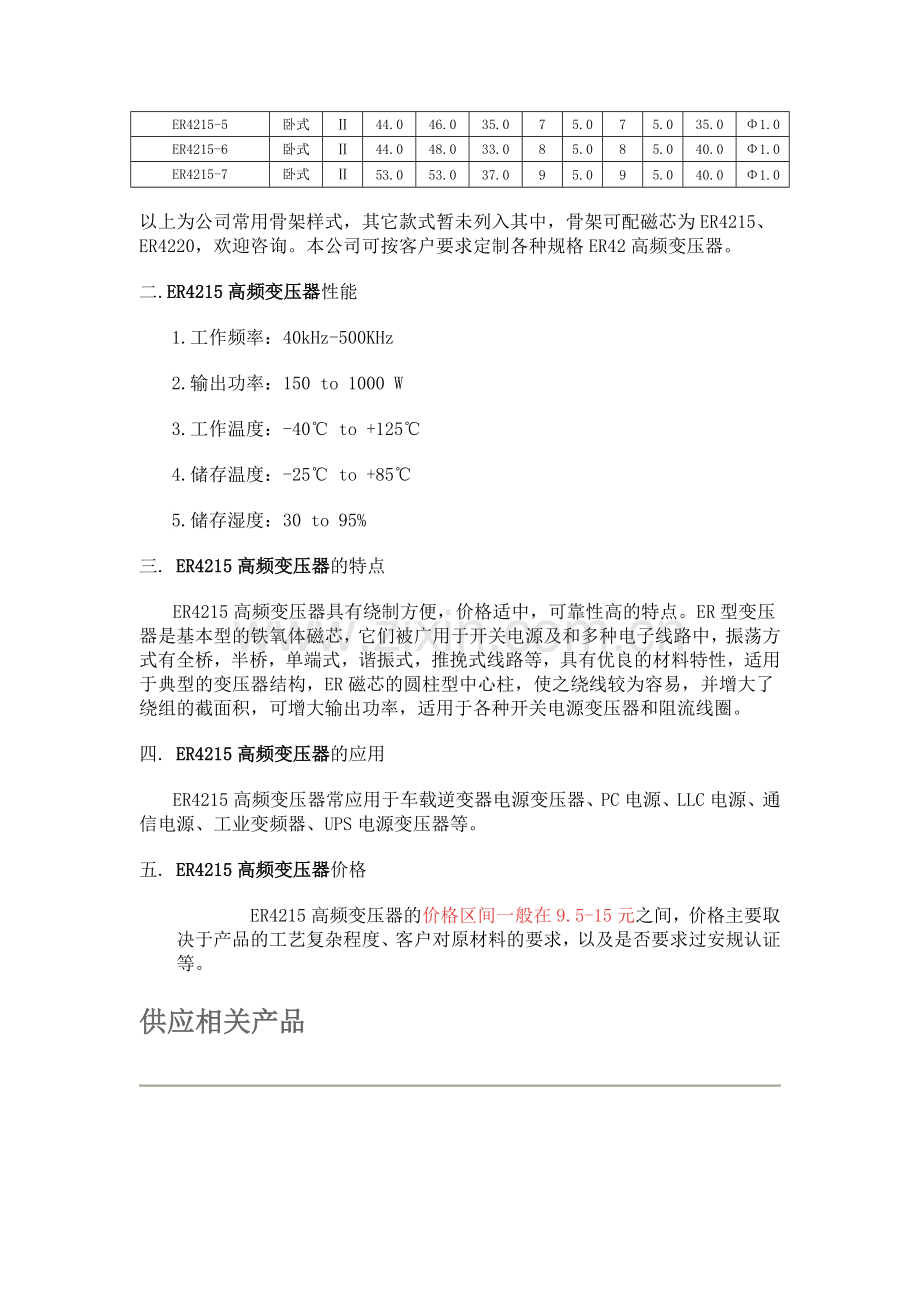

以上为公司常用骨架样式，其它款式暂未列入其中，骨架可配磁芯为ER4215、ER4220，欢迎咨询。本公司可按客户要求定制各种规格ER42高频变压器。
二.ER4215高频变压器性能
1.工作频率：40kHz-500KHz
2.输出功率：150 to 1000 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
三. ER4215高频变压器的特点
ER4215高频变压器具有绕制方便，价格适中，可靠性高的特点。ER型变压器是基本型的铁氧体磁芯，它们被广用于开关电源及和多种电子线路中，振荡方式有全桥，半桥，单端式，谐振式，推挽式线路等，具有优良的材料特性，适用于典型的变压器结构，ER磁芯的圆柱型中心柱，使之绕线较为容易，并增大了绕组的截面积，可增大输出功率，适用于各种开关电源变压器和阻流线圈。
四. ER4215高频变压器的应用
ER4215高频变压器常应用于车载逆变器电源变压器、PC电源、LLC电源、通信电源、工业变频器、UPS电源变压器等。
五. ER4215高频变压器价格
       ER4215高频变压器的价格区间一般在9.5-15元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
