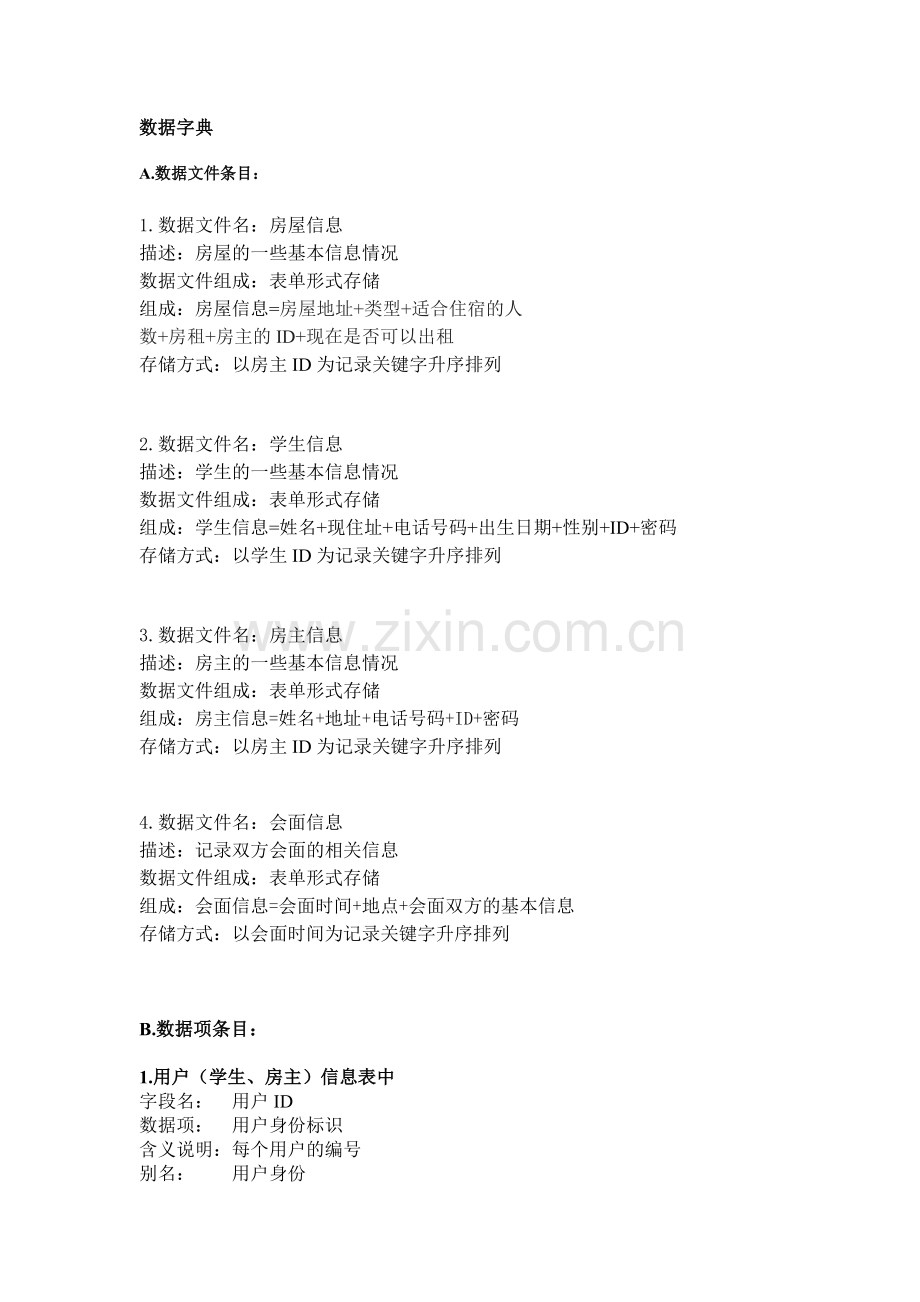

数据字典
A. 数据文件条目：

1.数据文件名：房屋信息
描述：房屋的一些基本信息情况
数据文件组成：表单形式存储
组成：房屋信息=房屋地址+类型+适合住宿的人 数+房租+房主的ID+现在是否可以出租
存储方式：以房主ID为记录关键字升序排列

2.数据文件名：学生信息
描述：学生的一些基本信息情况
数据文件组成：表单形式存储
组成：学生信息=姓名+现住址+电话号码+出生日期+性别+ID+密码
存储方式：以学生ID为记录关键字升序排列

3.数据文件名：房主信息
描述：房主的一些基本信息情况
数据文件组成：表单形式存储
组成：房主信息=姓名+地址+电话号码+ID+密码
存储方式：以房主ID为记录关键字升序排列

4.数据文件名：会面信息
描述：记录双方会面的相关信息
数据文件组成：表单形式存储
组成：会面信息=会面时间+地点+会面双方的基本信息
存储方式：以会面时间为记录关键字升序排列

B.数据项条目：

1.用户（学生、房主）信息表中
字段名： 用户ID
数据项：　用户身份标识
含义说明：每个用户的编号
别名：　　用户身份
类型：　　字符型
长度：　　20
取值范围：十个中文字符内
取值含义：根据用户登录时用的ID。

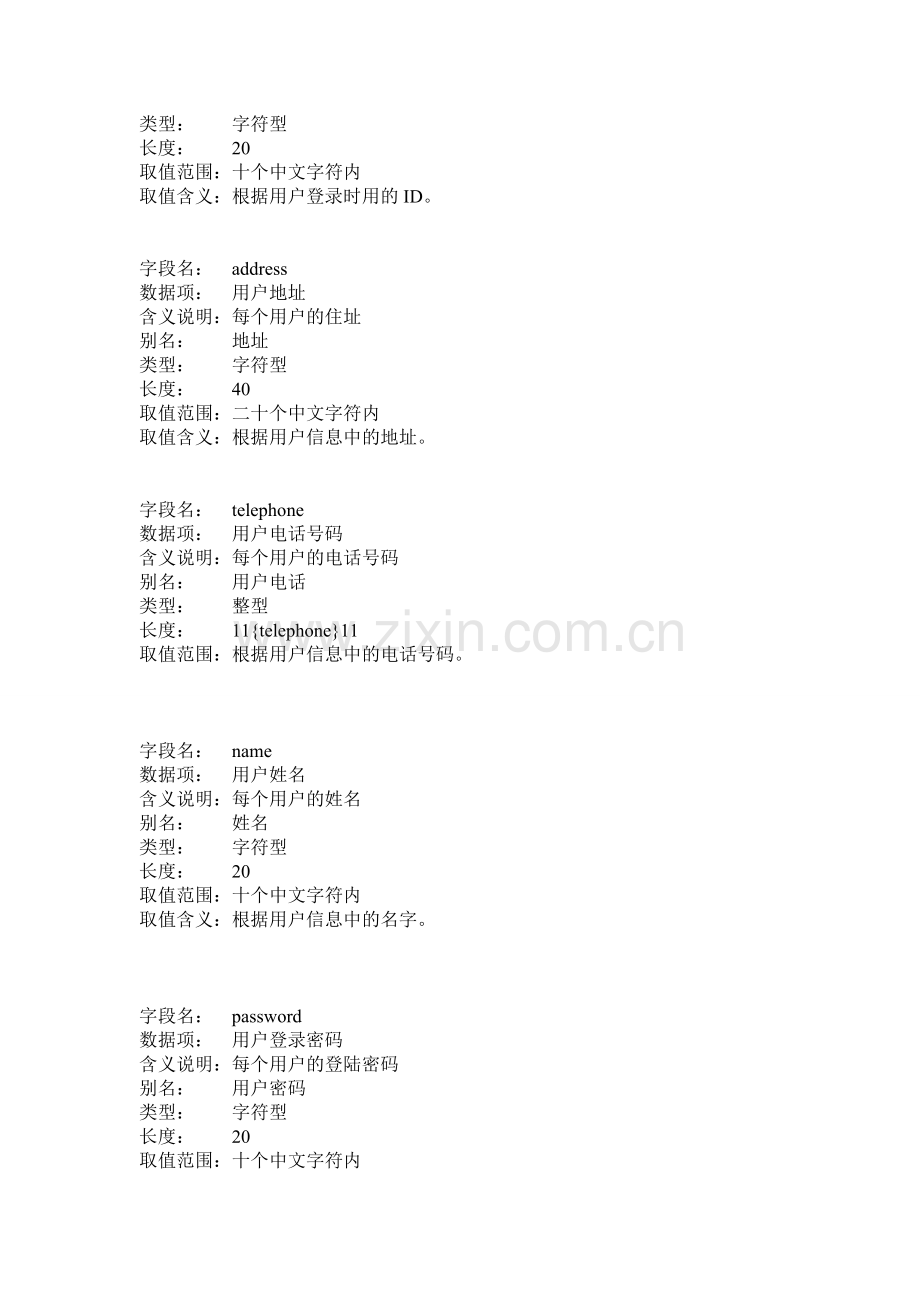

字段名： address
数据项：　用户地址
含义说明：每个用户的住址
别名：　　地址
类型：　　字符型
长度：　　40
取值范围：二十个中文字符内
取值含义：根据用户信息中的地址。

字段名： telephone
数据项：　用户电话号码
含义说明：每个用户的电话号码
别名：　　用户电话
类型：　　整型
长度：　　11{telephone}11
取值范围：根据用户信息中的电话号码。

字段名： name
数据项：　用户姓名
含义说明：每个用户的姓名
别名：　　姓名
类型：　　字符型
长度：　　20
取值范围：十个中文字符内
取值含义：根据用户信息中的名字。

字段名： password
数据项：　用户登录密码
含义说明：每个用户的登陆密码
别名：　　用户密码
类型：　　字符型
长度：　　20
取值范围：十个中文字符内
取值含义：根据用户登录时用的密码。

字段名： birthday
数据项：　学生的出生日期
含义说明：每个学生的出生日期
别名：　　学生生日
类型：　　字符型
组成： birthday=年+月+日
长度： 10
取值范围：birthday=4{年}4+1{月}2+1{日}2
年=[1900|...|2012]
月=[1|2|3|4|5|6|7|8|9|10|11|12]
日=[1|2|3|4|5|6|7|8|9|10|11|12|13|14|15|16|17|18|19|20|21|22|23|24|25|26|27|28|29|30|31]
取值含义：根据学生信息中的出生日期。

字段名： sex
数据项：　学生性别
含义说明：每个学生的性别
别名：　　性别
类型：　　字符型
长度：　　2
取值范围：一个中文字符
取值含义：根据学生信息中的性别。

2.房屋信息表中

字段名： type
数据项： 房间类型
含义说明：单间/套间
别名：　　类型
类型：　　字符型
长度：　　5
取值范围：十个中文字符内

字段名： number
数据项：　适合住宿的人数
含义说明：可以住多少人
别名：　　单人间/套间
类型：　　整型
长度：　　2
取值范围：1{number}2

字段名： rent
数据项：　房屋房租
含义说明：租房需要的费用
别名：　　房租
类型：　　整型
长度：　　100
取值范围：1{rent}100

字段名： available
数据项：　可租否
含义说明：房屋现在是否可以出租
别名：　　是否在装修或已出租
类型：　　布尔型
长度：　　2
取值范围：true/false

字段名： address
数据项：　房屋地址
含义说明：每个房屋的住址
别名：　　地址
类型：　　字符型
长度：　　40
取值范围：二十个中文字符内
取值含义：根据房屋信息中的地址。

3.会面信息表中

字段名： Meeting time
数据项：　会面时间
含义说明：学生与房主见面时间
别名：　　见面时间
类型：　　日期型
长度：　　8
取值范围：1900-2112

字段名： Meeting
数据项：　用户见面时间和地点
含义说明：学生和房主的见面时间和地点
别名：　　会面
类型：　　字符型
组成： Meeting=时间+地点
取值范围：时间=4{年}4+1{月}2+1{日}2
年=[1900|...|2012]
月=[1|2|3|4|5|6|7|8|9|10|11|12]
日=[1|2|3|4|5|6|7|8|9|10|11|12|13|14|15|16|17|18|19|20|21|22|23|24|25|26|27|28|29|30|31]
地点=二十个中文字符内

C. 数据流条目

1.数据流名：　交费
说明：　　　 房主向系统中加入可租用的房屋信息时，需交纳一定的费用
数据流来源： 增加房屋信息
数据流去向： 更新房屋文件
组成：　　　 房主姓名、地址、电话号码、ID和密码，房屋地址、类型（单间/套间）、适合住宿的人数、房租、房主的ID以及现在是否可以出租
平均流量： 每天１０个
高峰期流量： 每天2０个

2.数据流名：　更新房屋信息
说明：　　　 每当房屋信息发生变化时，房主须通知系统
数据流来源： 更新房屋文件
数据流去向： 房屋信息文件
组成：　　　 房主姓名、地址、电话号码、ID和密码，房屋地址、类型（单间/套间）、适合住宿的人数、房租、房主的ID以及现在是否可以出租
平均流量： 每天１０个
高峰期流量： 每天2０个

3.数据流名：　会面信息
说明：　　　 系统安排学生与房主会面的时间和地点，并将会面信息通知学生和房主
数据流来源： 安排会面
数据流去向： 通知
组成：　　　 房主姓名、地址、电话号码、ID，房屋地址、类型（单间/套间）、适合住宿的人数、房租、房主的ID以及现在是否可以出租，学生姓名、现住址、电话号码、出生日期、性别、学生ID
平均流量： 每天１０个
高峰期流量： 每天5０个

D.数据加工条目

1.处理过程： 房屋管理
加工编号： 1.1
说明：　　 当房屋信息发生变化时，房主需要通知系统更新房屋信息
加工逻辑：
BEGIN
用于房主更新或增加房屋信息
then 系统自动更新房屋信息
END

2.处理过程： 学生查询
加工编号： 1.2
说明：　　 学生查询现有的可租用的房屋
加工逻辑：
BEGIN
学生先在系统注册，建立学生信息
IF 学生注册失败 THEN 退出系统或重新注册
ELSE查看现有的可租用的房屋信息
END

3.处理过程： 安排会面
加工编号： 1.3
说明：　　 学生发出租房请求后，系统安排用户会面并通知
加工逻辑：
BEGIN
学生希望租用房屋，发出租房请求
IF 房屋不可租用 THEN 重新查看房屋信息，选择其他房屋
ELSE 系统安排学生与房主会面的时间和地点，并将会面信息通知学生和房主
END

4.处理过程：会面
加工编号： 1.4
说明：　　 房主和学生会面
加工逻辑：
BEGIN
系统通知房主和学生会面的时间和地点
IF 房主和学生其中一方没有时间 THEN 系统重新安排会面时间
ELSE 房主和学生参与会面，讨论租房的详细细节
END
