【mapgis应用】根据工程创建图例.doc

进入mapgis输入编辑系统，并打开工程

在左侧【工程文件列表区】空白处【右键】单击，选择【新建工程图例】

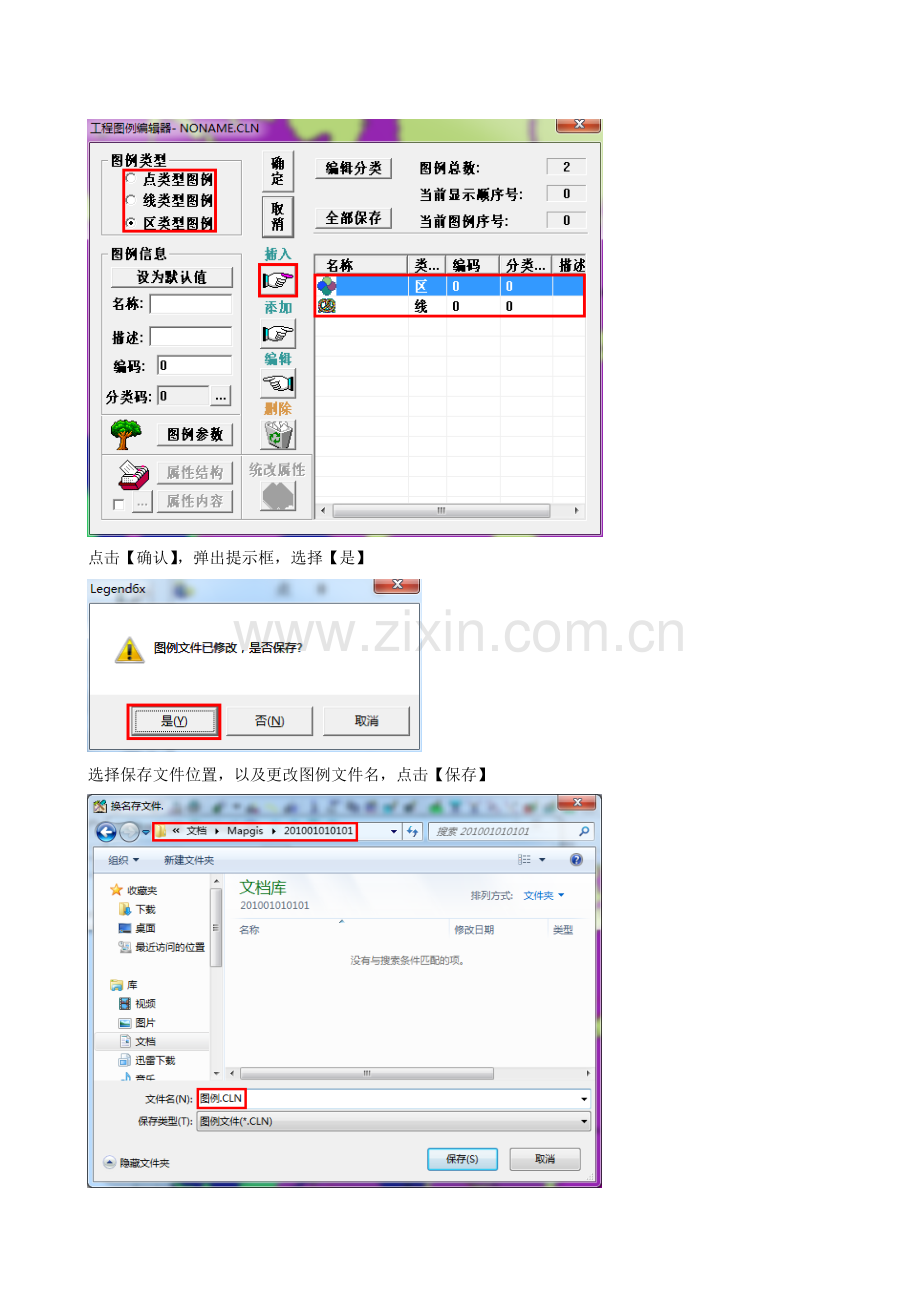

弹出图例编辑对话框，依次选择图例类型为点、线、区，并点击【插入】添加到右侧列表框内，点图例一般为子图时添加，为注释时可忽略不添加

完成后效果如下图

点击【确认】，弹出提示框，选择【是】

选择保存文件位置，以及更改图例文件名，点击【保存】

在左侧【工程文件列表区】空白处【右键】单击，选择【关联工程图例】

点击【修改图例文件】按钮

选择上一步保存的图例文件，点击【打开】【确认】

在左侧【工程文件列表区】空白处【右键】单击，选择【自动提取图例】

点击【高级设置】

如下图，在左侧列表框依次选择需要提取的文件，右侧【来自字段】选择需要作为图例名称的属性字段，每次选择完成都应点击【参数应用】

选择【手工选取源文件】，点击【自动提取】

弹出框选择【是】，完成后点击【退出】

在左侧【工程文件列表区】空白处【右键】单击，选择【打开图例版】查看提取图例

在图例板内右键，选择【标题为图例名称】

执行后效果：图例名即为前面设置的属性字段

在左侧【工程文件列表区】空白处【右键】单击，选择【创建分类图例】

修改【列优先列数】【图例文件名】【标题及格式】

【预览】中修改图例放置位置

点击【移动范围】，拖动图例到合适位置，点击【关闭】

所有修改完成后，点击【创建】，图例文件便自动添加到工程中了

添加完图例文件后，可能文字显示异样，这时勾选图例.WT文件，选单【修改点参数】，勾选所有图例注释，修改注释高度、注释宽度、字体即可
