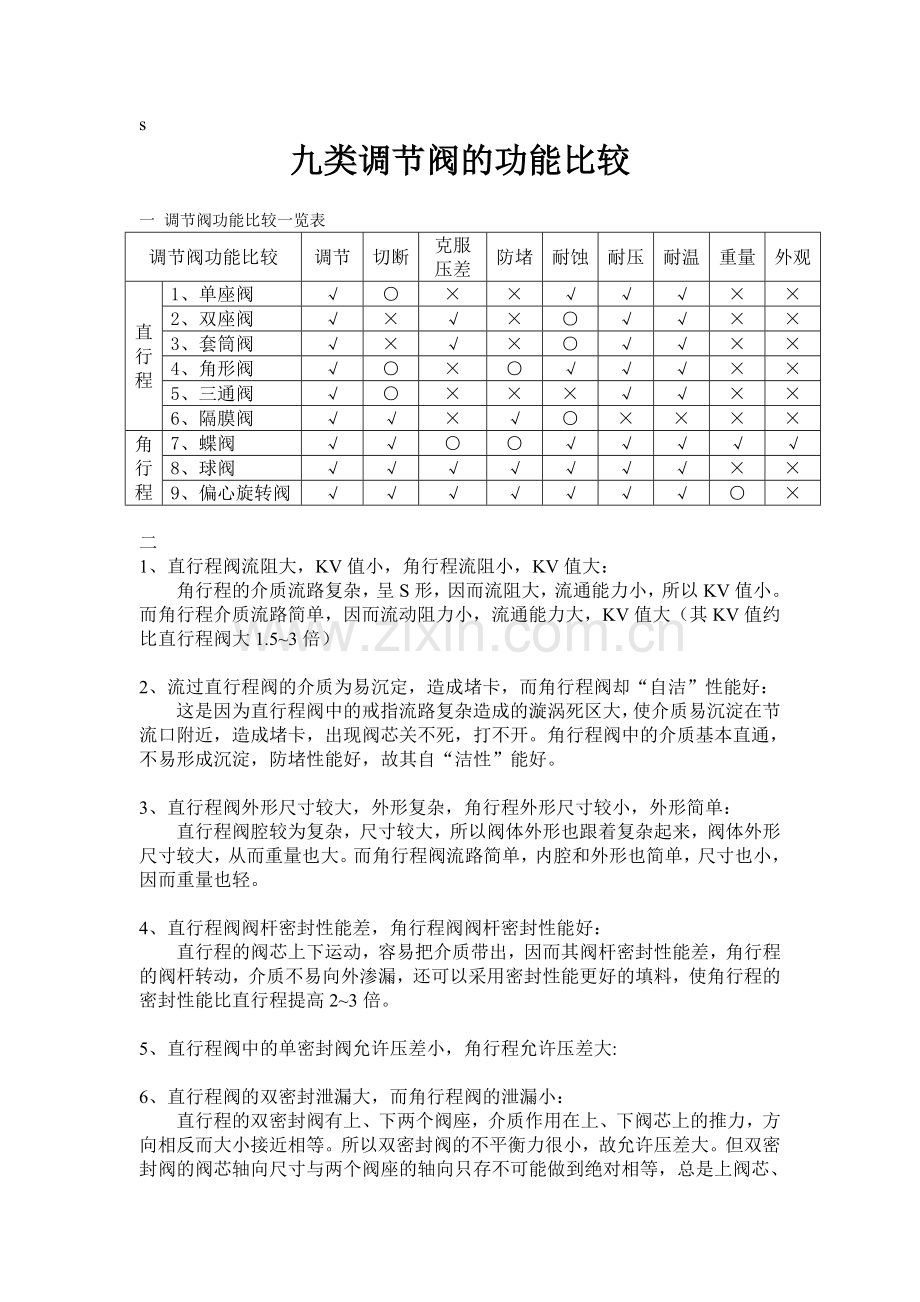

九类调节阀的功能比较
一 调节阀功能比较一览表
调节阀功能比较
调节
切断
克服压差
防堵
耐蚀
耐压
耐温
重量
外观
直行程
1、单座阀
√
○
×
×
√
√
√
×
×
2、双座阀
√
×
√
×
○
√
√
×
×
3、套筒阀
√
×
√
×
○
√
√
×
×
4、角形阀
√
○
×
○
√
√
√
×
×
5、三通阀
√
○
×
×
×
√
√
×
×
6、隔膜阀
√
√
×
√
○
×
×
×
×
角行程
7、蝶阀
√
√
○
○
√
√
√
√
√
8、球阀
√
√
√
√
√
√
√
×
×
9、偏心旋转阀
√
√
√
√
√
√
√
○
×
二
1、直行程阀流阻大，KV值小，角行程流阻小，KV值大：
角行程的介质流路复杂，呈S形，因而流阻大，流通能力小，所以KV值小。而角行程介质流路简单，因而流动阻力小，流通能力大，KV值大（其KV值约比直行程阀大1.5~3倍）
2、流过直行程阀的介质为易沉定，造成堵卡，而角行程阀却“自洁”性能好：
这是因为直行程阀中的戒指流路复杂造成的漩涡死区大，使介质易沉淀在节
流口附近，造成堵卡，出现阀芯关不死，打不开。角行程阀中的介质基本直通，不易形成沉淀，防堵性能好，故其自“洁性”能好。
3、直行程阀外形尺寸较大，外形复杂，角行程外形尺寸较小，外形简单：
直行程阀腔较为复杂，尺寸较大，所以阀体外形也跟着复杂起来，阀体外形尺寸较大，从而重量也大。而角行程阀流路简单，内腔和外形也简单，尺寸也小，因而重量也轻。
4、直行程阀阀杆密封性能差，角行程阀阀杆密封性能好：
直行程的阀芯上下运动，容易把介质带出，因而其阀杆密封性能差，角行程的阀杆转动，介质不易向外渗漏，还可以采用密封性能更好的填料，使角行程的密封性能比直行程提高2~3倍。
5、直行程阀中的单密封阀允许压差小，角行程允许压差大:
6、直行程阀的双密封泄漏大，而角行程阀的泄漏小：

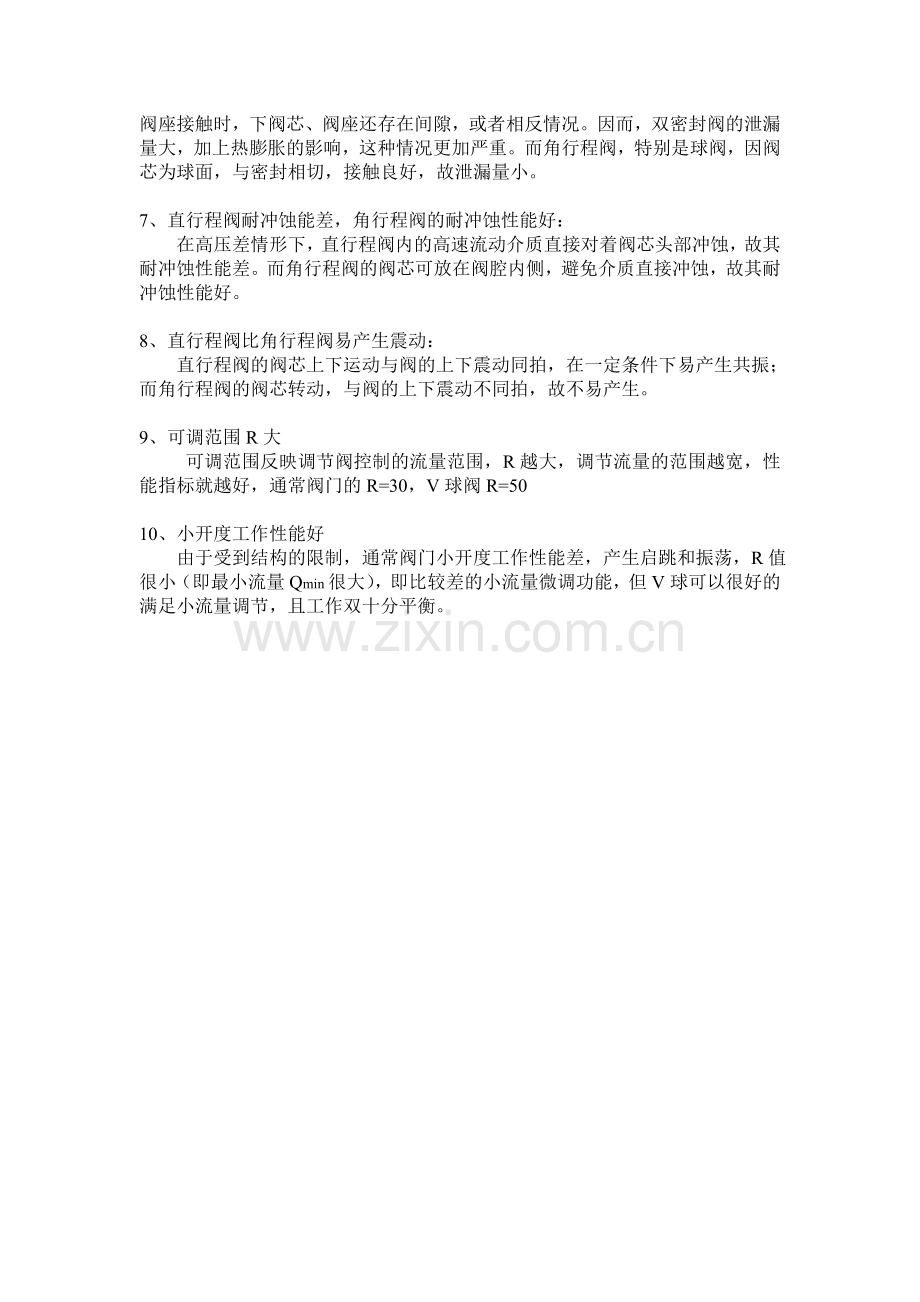

直行程的双密封阀有上、下两个阀座，介质作用在上、下阀芯上的推力，方向相反而大小接近相等。所以双密封阀的不平衡力很小，故允许压差大。但双密封阀的阀芯轴向尺寸与两个阀座的轴向只存不可能做到绝对相等，总是上阀芯、阀座接触时，下阀芯、阀座还存在间隙，或者相反情况。因而，双密封阀的泄漏量大，加上热膨胀的影响，这种情况更加严重。而角行程阀，特别是球阀，因阀芯为球面，与密封相切，接触良好，故泄漏量小。
7、直行程阀耐冲蚀能差，角行程阀的耐冲蚀性能好：
在高压差情形下，直行程阀内的高速流动介质直接对着阀芯头部冲蚀，故其耐冲蚀性能差。而角行程阀的阀芯可放在阀腔内侧，避免介质直接冲蚀，故其耐冲蚀性能好。
8、直行程阀比角行程阀易产生震动：
直行程阀的阀芯上下运动与阀的上下震动同拍，在一定条件下易产生共振；而角行程阀的阀芯转动，与阀的上下震动不同拍，故不易产生。
9、可调范围R大
可调范围反映调节阀控制的流量范围，R越大，调节流量的范围越宽，性能指标就越好，通常阀门的R=30，V球阀R=50
10、小开度工作性能好
由于受到结构的限制，通常阀门小开度工作性能差，产生启跳和振荡，R值很小（即最小流量Qmin很大），即比较差的小流量微调功能，但V球可以很好的满足小流量调节，且工作双十分平衡。
V型球调节阀优点
1、流阻小，KV值大：
V型球调质流路简单，因而流动阻力小，流通能力大，KV值大（其KV值约比直行程阀大1.5~3倍）
2、“自洁”性能好：
介质在V型球阀内基本直通，不易形成沉淀，防堵性能好，故其自“洁性”能好。
3、外形尺寸较小，外形简单：
V型球阀流路简单，内腔和外形也简单，尺寸也小，因而重量也轻。
4、阀杆密封性能好：
V型球阀阀杆运动方式为转动，介质不易向外渗漏，还可以采用密封性能更好的填料，密封性能比直行程提高2~3倍。
5、允许压差大：
V型球阀阀芯为球体，阀芯转动，不平衡力矩为“力x力臂”，因力臂小，力矩小，故允许压差大。
6、V型球调阀泄漏量小：
阀芯为球面，与密封相切，接触良好，故泄漏量小（软密封为零泄漏）。
7、V型球调节阀耐冲蚀性能好：
阀芯可放在阀腔内侧，避免介质直接冲蚀，故其耐冲蚀性能好。
8、V型球调节阀震动小：
V型球球芯运动方式为转动，与阀的上下震动不同拍，故不易产生。
9、可调范围R大
可调范围反映调节阀控制的流量范围，R越大，调节流量的范围越宽，性能指标就越好，通常阀门的R=30，V球阀R=50
10、小开度工作性能好
由于受到结构的限制，通常阀门小开度工作性能差，产生启跳和振荡，R值很小（即最小流量Qmin很大），即比较差的小流量微调功能，但V球可以很好的满足小流量调节，且工作双十分平衡。
