施工方案(集水井盖板).doc

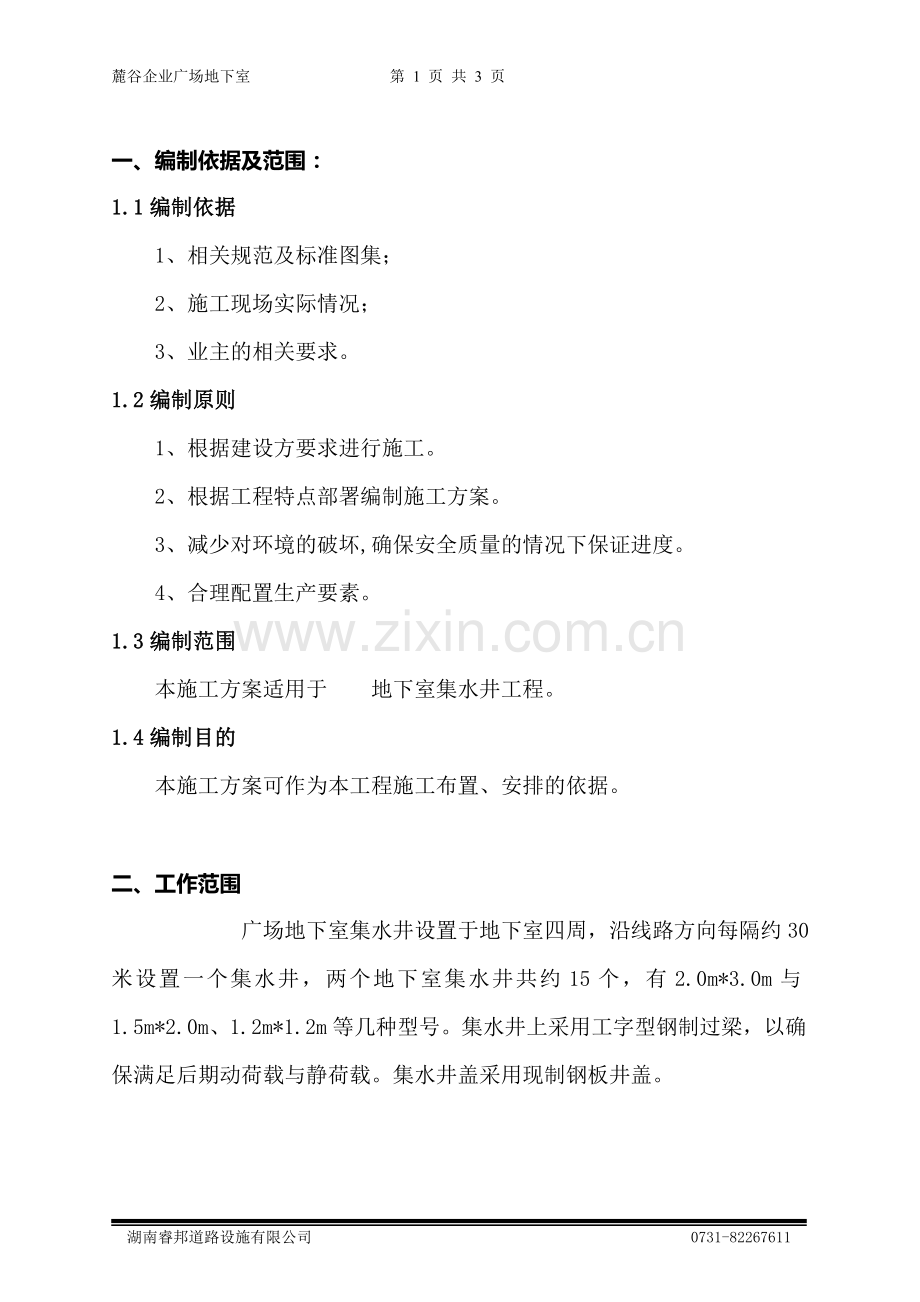

麓谷企业广场地下室 第 3 页 共 3 页一、编制依据及范围：1.1编制依据1、 相关规范及标准图集；2、 施工现场实际情况；3、 业主的相关要求。1.2编制原则1、根据建设方要求进行施工。2、根据工程特点部署编制施工方案。3、减少对环境的破坏,确保安全质量的情况下保证进度。4、合理配置生产要素。1.3编制范围本施工方案适用于 地下室集水井工程。1.4编制目的本施工方案可作为本工程施工布置、安排的依据。 二、工作范围 广场地下室集水井设置于地下室四周，沿线路方向每隔约30米设置一个集水井，两个地下室集水井共约15个，有2.0m*3.0m与1.5m*2.0m、1.2m*1.2m等几种型号。集水井上采用工字型钢制过梁，以确保满足后期动荷载与静荷载。集水井盖采用现制钢板井盖。集水井盖板做法： 适用本工程集水井盖板是用扁钢按照一定的间距和横杆（角钢和槽钢等）进行交叉排列，并且焊接成中间带有方形格子的一种钢铁格栅制品，考虑将来使用方便自如，将此格栅按其长宽的情况分为一块、两块和三块，长度在2.5m以上将井盖做为三块，1.2m实际长度2.5m将井盖分为两块，实际长度为1.2m或1.2m以下的作为一整块制作。再将镀花钢板焊接在钢格栅之上而成； 钢格板用来做集水井盖板，横杆采用63#槽钢，纵杆采用一根槽钢加上与其纵向长度适用根数的角钢；钢格板外表做喷涂防锈漆处理，可以起到防止氧化的作用。因部分集水井安装排水管一侧无搁置受力承重墙，其余三侧均有受力。为了确保井盖的置放与日后的行车、行人安全，在集水井盖板下部靠排水管侧横向设置18# *3.5m工字型钢制过梁一根。以增加其稳固性。个别集水井的井口面积为1.2m*1.2m一面为地下室剪力墙，一面为防火门采用16#槽钢采用丁字型焊接作为井盖底部支撑。五、安全保证措施1、强化施工人员安全意识，定期举行安全教育。2、严格控制生产生活用火用电，不私拉乱接，配电箱上锁，由专人管控。3、各种机械设备确保持证上岗，临近既有线防护实行“一人一机”。4、正确佩带安全帽，定期检查。5、加强临电日常管理，用电设施要定期维护检修。六、质量保证措施、施工前进行技术培训，学习施工规范，认真研究施工方案。、材料提前采购，储备一定数量的施工材料。、配备专业技术人员控制生产质量。4、加强钢板制作工程施工的过程控制，加强工序验收，确保施工质量。 湖南睿邦道路设施有限公司 0731-82267611
