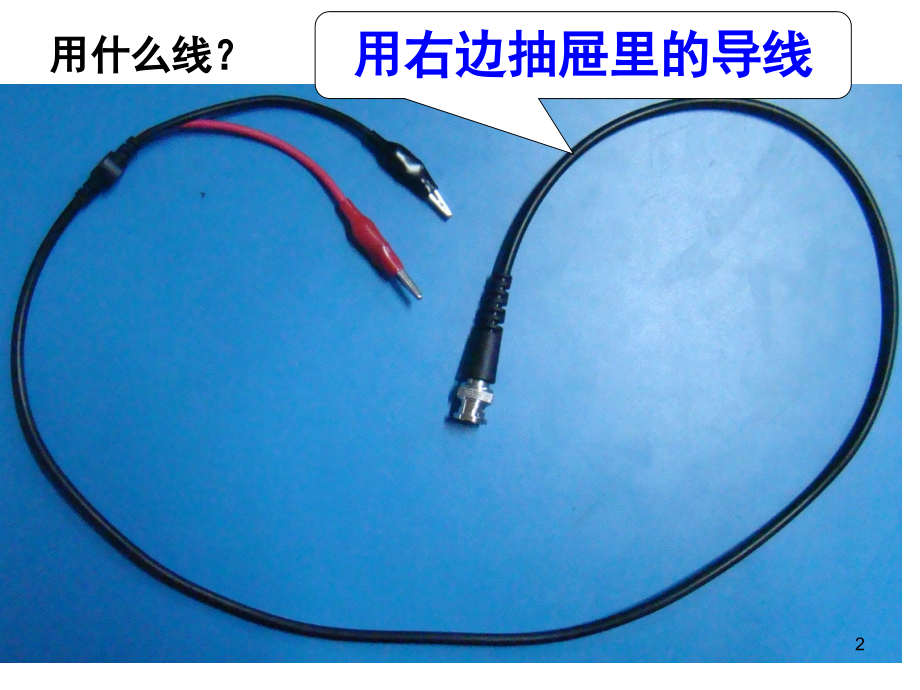

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,数字示波器操作使用方法,1,用什么线？,用右边抽屉里的导线,2,黑夹子与外壳连通,红夹子与内芯连通,3,探头信号线测试钩,探头衰减开关,探头地线,无源电压探头,探头补偿电容调节,4,5,6,示波器简易使用方法,7,Entry,旋钮,【,Help,】按键,在屏幕下方,Language,选项处按一下功能键，,通过,Entry,旋钮选择中文简体，再按一下,Entry,旋钮确定,8,设置语言,9,设置语言,10,按通道,1,的按钮,按屏幕下方“探头”选项处的功能按键,示波器开机时默认衰减比为,10,：,1,，根据我们实验中所使用的示波器探头，需要调节衰减比为,1:1,。,2.,调节示波器的衰减比及测量单位,11,选择比率,12,符号 变亮时，按下和旋转操作旋钮才有作用,旋转,Entry,旋钮将衰减比设为,1,：,1,操作时需要注意的是：,Entry,旋钮是可以按下做选择的，只有当功能菜单前面的旋转箭头图形符号变亮时，按下和旋转操作旋钮才有作用。,13,示波器各通道的衰减比可独立设置,14,我们将示波器四个通道的衰减比都设置为,1.00:1,15,检查当前单位为安培，需改为伏特,16,设置单位,17,设置单位为伏特,18,3.,选择通道输入耦合方式,19,3.,选择,AC,耦合方式,实际波形,显示波形,20,3.,选择,DC,耦合方式,实际波形,显示波形,21,通道耦合,按下【,Back,】键返回上一层菜单后,设置通道耦合方式。,3.,选择通道耦合方式,22,23,当前四个通道耦合方式都为,DC(,直流耦合,),24,当前第一通道耦合方式已改为,AC(,交流耦合,),25,4.,参数测量,1.,先打开相应通道,2.,再按下【,Auto Scale,】按键,26,按下【,Auto Scale,】按键，示波器会自动将扫描到的信号显示在屏幕上。,27,示波器可自动测量也可使用游标进行手动测量。下面先介绍自动测量。,按下,Meas,键,28,（,1,）按下【,Meas,】（测量）键后显示“测量菜单”。,测量菜单,源,1,表示测量的是,1,通道信号,29,选择“类型”，我们选择测量“频率”，通过,Entry,旋钮选择到“频率”，然后按“添加测量”或按,Entry,旋钮都可以。,选择的测量参数出现在如下位置中,（,1,）表示测量的是,1,通道信号,30,要停止一项或多项测量，可按下【清除测量值】软键，选择要清除的测量，或按下全部清除。清除了所有测量值后，如果再次按下【,Meas,】（测量），则默认测量是频率和峰,-,峰值,。,31,全部快照功能,全部快照在“类型”的最上部，选择之后会把所有的量显示出来,。,32,全部快照功能,33,游标,(,光标,),测量,按下,Cursors,按键,34,选择手动模式,35,选择测量通道,36,游标,(,光标,),测量,游标测量主要用到游标,Cursors,旋钮。,按下,Cursors,旋钮,37,按下,Cursors,旋钮后弹出菜单,38,弹出菜单后旋转,Cursors,旋钮，选择,Y1,后按压旋钮确定,39,旋转,Cursors,旋钮，将,Y1,游标（横的虚线）移动到与波谷相切,40,同样方法将,Y2,游标（横的虚线）移动到与波峰相切,41,此时,Y1,、,Y2,之间的电压值,峰峰值,42,周期,此时,X1,、,X2,之间的时间差值及其倒数,43,注意：当示波器上同时显示有多个通道的波形时，测量某个通道的电压需要特别小心！,按下,Cursors,按键,44,显示以上菜单,45,如果要测的是第,2,通道的波形，这些地方都应为“,2”,46,或者使用更简单的方法：使用通道开关键，暂时关闭其他通道波形，只显示需要测量的某个通道波形，待测量完成后再打开其他通道。,通道开关键,47,5.,波形稳定度调节,当输入信号较小（几十毫伏），噪声较大时，使用【,Auto Scale,】按键是无法获得稳定波形的。以上为,2KHz,，峰峰值,20mv,pp,的正弦波，按下【,Auto Scale,】键后示波器上显示的波形,48,在之前波形的基础上需要做如下设置,调整“水平缩放旋钮”出现模糊的波形,49,调整,“,垂直分度切换旋钮,”,适当调大波形,50,选择【,Mode/Coupling,】（触发耦合模式选择）键，,根据,信号的具体情况选择“噪声抑制”或“高频抑制”模式。,51,在一般情况下，当信号频率低于,50kHz,时，两种模式都可以选择；当信号频率高于,50kHz,时只能选择“噪声抑制”模式。我们测量的信号为,2KHz,，所以“噪声抑制”或“高频抑制”模式两个全选。,52,【,Acquire,】（采集）键，选择平均模式,53,Page,54,平均采样,：指将多次普通采样的波形进行算术平均，多用于信号本身噪声比较大时。,54,以下介绍示波器常用功能,55,当前,1,通道,Y,轴每大格代表的电压值，可通过“,垂直分度,切换旋钮,”改变大小，波形大小也随之改变,56,当前,X,轴每大格代表的时间值，可通过,“水平缩放旋钮”改变大小，波形也随之改变,57,当前,1,通道零电平位置，可通过“,垂直移动旋钮,”,改变位置，波形也随之上下移动,58,时间参考点,触发点,延迟时间：触发点与时间参考点之间的时延,59,旋转水平平移旋钮可移动“触发点”，,波形也随之左右移动，“延迟时间”也相应变化,60,触发电平调节旋钮，逆时针减小，顺时针增大,当前触发电平大小及所在位置,61,触发电平过大，高于波峰，波形不稳定,62,触发电平过小，低于波谷，波形不稳定,63,按压触发电平旋钮，触发电平,自动设置为波形值的,50%,64,触发模式和耦合菜单,65,触发模式一般选择自动方式,66,何时使用自动触发模式？,1.,在检查,DC,信号或具有未知电平或活动的信号时。,2.,当触发条件经常发生，不必要进行强制触发时。,何时使用正常触发模式？,1.,只需要采集由触发设置指定的特定事件。,2.,在串行总线的罕见信号（例如：,I2C,、,SPI,、,CAN,、,LIN,等）或在猝发中产生的,其他信号上触发时。使用正常触发模式可防止示波器自动触发，从而使显示稳,定。,3.,使用,Single,（单次）键可进行单次采集。,67,触发菜单,68,触发类型一般选择边沿触发,69,斜率选择,70,触发源一般选择与输入信号一致,71,按下,Run/Stop,键时，它呈,绿色,亮起，示波器处于连续,运行,模式。当您再次按下 该键时，它呈,红色,亮起，示波器,停止,。在较慢扫描速度下，您可能不想等到采集完成。只需再次按下。采集将立即停止，屏幕上将显示部分波形。,RUN,、,Stop,类似于播放器的,开始、暂停,72,使用,Single,键可查看单步事件，而不会被以后的波形数据覆盖显示。当您需要最大采样率和最大存储器深度以平移和缩放和最大存储器深度以平,移和缩放时，可使用“单次”。,Single,类似于相机的拍照,73,以下介绍示波器按键旋扭,74,水平控制,运行控制,其他波形控制,75,1.,电源开关,2.,返回,/,向上键,5.USB,主机接口,4.,内部任意发生,器输出端口,6.DEMO1,、,DEMO2,和,示波器的接地端子,3.,功能选择键,76,8.Entry,旋钮,9.,信号输入端口,7.,【,Auto scale,】,77,水平缩放旋钮,水平平移旋钮,水平键（,Horiz,）,10.,水平控制区,78,通道标识按键,垂直分度,切换旋钮,垂直移动旋钮,11.,垂直控制区,79,17.,波形处理区,12.,【,Run/stop,】,15.,触发,控制区,16.,测量控制区,14.,【,Default setup,】,13.,【,Single,】,18.,【,Save,】,80,双通道测量相位差,作业,1,信号源,CHA:,正弦波、,2KHZ,、,1.2V,PP,信号源,CHB:,正弦波、,2KHZ,、,2.3V,PP,信号源设置,AB,相差：,100,81,双通道测量相位差,作业,1,信号源,CHB,路接入示波器,CH2,通道,信号源,CHA,路接入示波器,CH1,通道,82,要求：,1,、用双通道同时测量出,CH1,、,CH,通道波形；,2,、测量,CH1,、,CH,通道波形峰峰值大小；,3,、测量时间差,t,并计算相位差：,=360 t/T),4,、在同一坐标上画出两个波形，标出时间差、峰峰值，以及两个波形哪个是,CHA,路的,哪个是,CHB,路的。,83,作业,2,见下页,84,信号波形,信号幅度,信号频率,示 波 器 测 量 值,计 算 值,（课后）,周期,峰峰值,(Vpp),频率,有效值,（,Vrms,）,正弦波,0.5Vrms,500Hz,正弦波,0.5Vpp,500 Hz,正弦波,1.2Vpp,8 K Hz,方 波,0.6Vrms,10K Hz,方 波,0.6Vpp,10K Hz,三角波,1.5 Vpp,45 K Hz,注意峰峰值与有效值的区别！,峰峰值,Vpp,有效值,Vrms,信号源只有,B,路才有三角波,85,2,、【,B,路波形】有正弦波、方波、三角波,如果选择三角波，则选“,B,路波形”，按【,2,】按键盘。,B,路波形设置,按此键选中,B,路波形,B,路此时波形为三角波,按下,2,键,点“,OK”,CHB waveform 2 Triangle,信号线接到,CHB,86,正弦波：,Vpp=2 Vrms,方波：,Vpp=2Vrms,三角波：,Vpp=2 Vrms,87,信号波形,信号幅度,信号频率,示 波 器 测 量 值,计 算 值,（课后）,周期,峰峰值,(Vpp),频率,有效值,（,Vrms,）,正弦波,0.5Vrms,500Hz,正弦波,0.5Vpp,500 Hz,正弦波,1.2Vpp,8 K Hz,方 波,0.6Vrms,10K Hz,方 波,0.6Vpp,10K Hz,三角波,1.5 Vpp,45 K Hz,注意峰峰值与有效值的区别！,峰峰值,Vpp,有效值,Vrms,信号源只有,B,路才有三角波,88,
