桥-梁-基-础-施-工.ppt

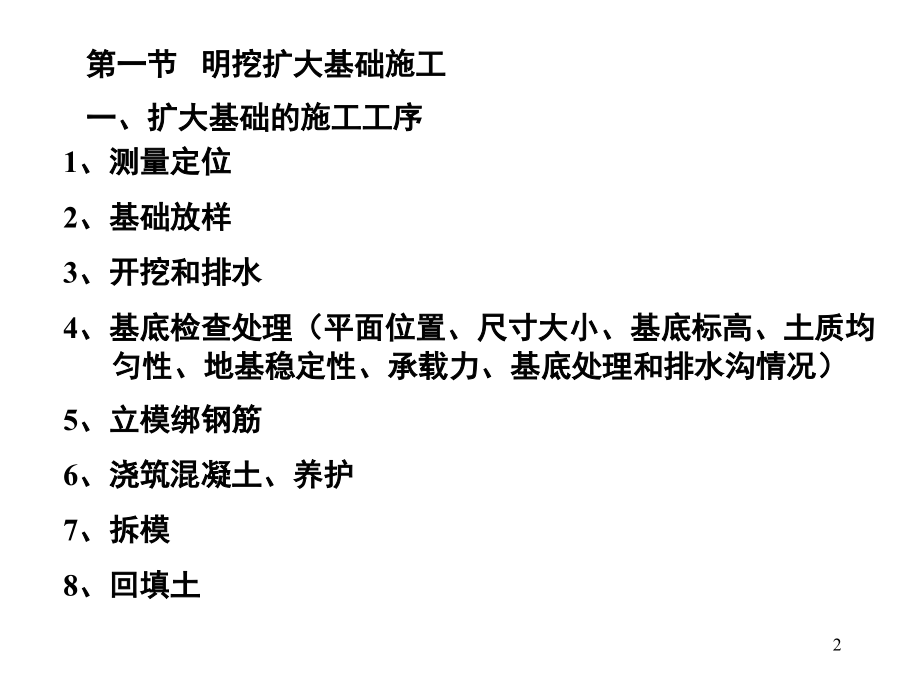

单击以编辑母版标题样式,单击以编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三章,桥 梁 基 础 施 工,1,一、扩大基础的施工工序,1、测量定位,2、基础放样,3、开挖和排水,4、基底检查处理（平面位置、尺寸大小、基底标高、土质均匀性、地基稳定性、承载力、基底处理和排水沟情况）,5、立模绑钢筋,6、浇筑混凝土、养护,7、拆模,8、回填土,第一节 明挖扩大基础施工,2,二、基础的定位放样,A,B,C,D,A,B,C,D,a,b,c,d,e,f,g,h,0.51m,桥位中线,基础横中线,其中：,A、B、C、D,为基坑顶部四角的边桩；,A,、B,、C,、D,为基坑底部四角的边桩；,a、b、c、d、e、f、g、h为基底边角。,3,三、扩大基础的开挖,陆上地基开挖,水中基础开挖,直挡板式、横挡板式,框式,锚桩式,斜撑式,锚杆式,混凝土支护坑壁,钢板桩、钢筋混凝土桩护筒,土石围堰,木笼围堰或竹笼围堰,钢板桩围堰,套箱围堰,无支撑,有支撑,4,无支撑基坑开挖,5,6,有支撑基坑开挖,7,8,9,基坑施工的注意事项,观察坑壁边缘,有无裂缝,设护道,坑底30cm,人工开挖,观察坑壁边缘,有无松散塌落,设截水沟,静载距坑边缘0.5m,动载距坑边缘1.0m,10,钻孔桩基坑围护,11,图钉坝基坑围护,12,13,施工水位,抛投粘土,土围堰,14,15,16,17,木笼吊放,18,四、基坑的排水,渗水量的确定,排水方法,基坑在干枯河床时,基坑临近有水的河沿时,含水层为均质土，且基坑具 有不透水的板桩围堰,缺少水文地质资料时,集水坑排水法,渗透系数,渗水量的计算,查表法,抽水实验资料计算法,按颗粒成分计算法,井点排水法,轻型井点,喷射井点,射流泵井点,电渗井点,管井井点、深井泵,19,渗水量的计算,基坑在干枯的河床时：基坑临近有水的河沿时,式中：,Q基坑总渗水量（m,3,/d）；,K渗透参数（m/d）；,H含水层厚度（m）；,H抽水后稳定水位至不透水层的厚度（m）；,R影响半径（m）；,r,o,引用基坑半径（m）；,D基坑距河水边线距离（m）。,20,五、基底检验与处理,1、基底检验,1）检查基底平面位置、尺寸大小、基底标高；,2）检查基底土质均匀性、地基稳定性及承载力；,3）检查基底处理和排水情况；,4）检查施工日志和有关实验资料。,2、基底处理,21,六、基础圬工（浇）砌筑,22,一、桩的分类,1、按材料分：,2、按制作方法分：,3、按施工方法分：,木桩,钢筋混凝土桩,预应力混凝土桩,钢桩,预制桩,现场灌筑桩,沉入桩,就地灌筑桩,锤击沉桩,射水沉桩,振动沉桩,静力沉桩,钻空埋置桩,沉管灌筑桩,钻孔灌筑桩,挖孔灌筑桩,第二节 桩与管柱基础施工,23,二、沉入桩,1、预制整理场地、立模板、绑钢筋、浇筑混凝土并养护,2、吊运（达0.7R强度时）,3、桩架定位,4、沉桩起吊、就位、按一定顺序打桩,5、接桩法兰盘连接、钢板连接、硫磺砂浆（胶泥）连接,6、送桩桩顶位于地面以下时（判别桩是否已到位）,沉入桩的施工工序及有关设计问题,24,锤击沉桩的事故,1、贯入度发生急剧变化；,2、桩身突然急剧下沉并有倾斜、位移；,3、桩头破碎或桩身开裂；,4、桩周地面有严重隆起或下沉；,5、桩架发生偏斜或晃动；,6、锤击过程中桩有上浮；,7、桩未发生急剧下沉，但发生倾斜、移动；,8、桩不下沉、桩身颤动、桩锤回跳；,9、桩身转动。,25,钻孔灌筑桩施工工序,1、场地布置确定材料堆场、泥浆坑位置、泥浆槽布设；,2、准备工作桩位确定、埋设护筒、搭设施工平台；,3、钻孔下钻杆、钻头进行钻孔，同时泥浆护壁；,4、清孔、吊放钢筋笼；,5、下导管、水下混凝土浇筑（翻浆高度）。,三、钻孔灌注桩,26,成孔方法,1、正循环回转法,27,2、反循环回转法,28,3、潜水电钻法,29,4、冲抓锥法,30,5、冲击锥法,31,清孔的目的,抽、换孔内泥浆，清除钻渣和沉淀层，尽量减少孔底沉淀厚度，防止桩底存留过厚沉淀土层而降低桩的承载能力。同时清孔也为水下混凝土的灌筑创造了良好条件，使测孔深正确，灌筑顺利,泥浆护壁的作用,具有扶悬钻渣、冷却钻头、润滑钻具、增大静水压力、并在孔壁形成泥皮、隔断孔内外水渗流、防止坍孔的作用,32,钻孔事故,1。坍孔,2。钻孔偏斜,3。掉钻落物,4。糊钻,5。扩孔、缩孔,6。卡钻,7。钻杆折断,桩身质量检测,1。超声波检测,2。大应变检测,3。小应变检测,4。水电效应,5。取混凝土芯,33,钻孔灌筑桩成孔质量允许偏差,1。孔的中心位置群桩：不大于10cm；单排桩：不大于5cm；,2。孔径不小于设计桩径,3。倾斜度直桩：小于1/100；斜桩：小于设计斜度的土2.5%；,4。孔深摩擦桩：不小于设计规定；柱桩：比设计深度超深不小于5cm；,5。孔内沉淀土厚度摩擦桩：不大0.40.6d；柱桩：不大于设计规定；,6。清孔后泥浆指标相对密度1.051.2，粘度1720，含砂率4%；,34,四、管柱基础施工,管柱基础施工工序,35,管柱下沉方法,1、振动沉桩机振动下沉,2、振动与管内除土下沉,3、振动配合吸泥机吸泥下沉,4、振动配合高压射水下沉,5、振动配合射水、射风、吸泥下沉,36,承台混凝土浇筑,大体积混凝土避免水化热过高，导致混凝土因内外温差引起裂缝,改善骨料集配，降低水灰比，掺加混合料和外加剂，掺入片石以减少水泥用量,采用水化热低的水泥,减小浇筑层厚度，加快混凝土散热速度,混凝土用料应避免日光暴晒,在混凝土内埋设冷却管通水冷却,37,钻孔平台施工,水深、钢管桩施工难,38,钻孔平台搭设完成,39,绑扎承台钢筋,混凝土浇筑过程,承台施工,40,一、沉井适应的水文地质场合,1。地表地基土的承载力不足，而持力层埋置较深,2。河流冲刷大，或河中有较大卵石不宜于桩基施工,3。岩层表面较平坦，覆盖层不厚，但河水较深,第三节 沉井基础,二、沉井基础特点,1。埋置深度很大,2。整体稳定性好，刚度大，能承受较大的荷载,3。即是基础又可作为施工围堰,4。施工工期长,三、沉井基础分类,1。筑岛沉井（就地制作）,2。浮式沉井,3。泥浆润滑套沉井,4。空气幕沉井,41,四、,沉,井,施,工,工,序,42,五、沉井施工要点,铺设垫木,立模板支撑,立接高沉井模板时，不宜直接支撑于地面，以免因自重增加沉井下沉，使混凝土产生拉应力而开裂。,抽垫木的原则,以定位垫木为中心，由远到近，先短边后长边，最后定位垫木，分区、依次、对称同步进行。,拆模板顺序,1。井壁外側和内侧模板,2。隔墙下支撑及底模板,3。刃脚斜面下支撑和模板,43,第四节、组合式基础,双壁钢围堰加钻孔灌注桩基础,浮式沉井加管柱（钻孔桩）基础,地下连续墙箱形基础,44,45,
