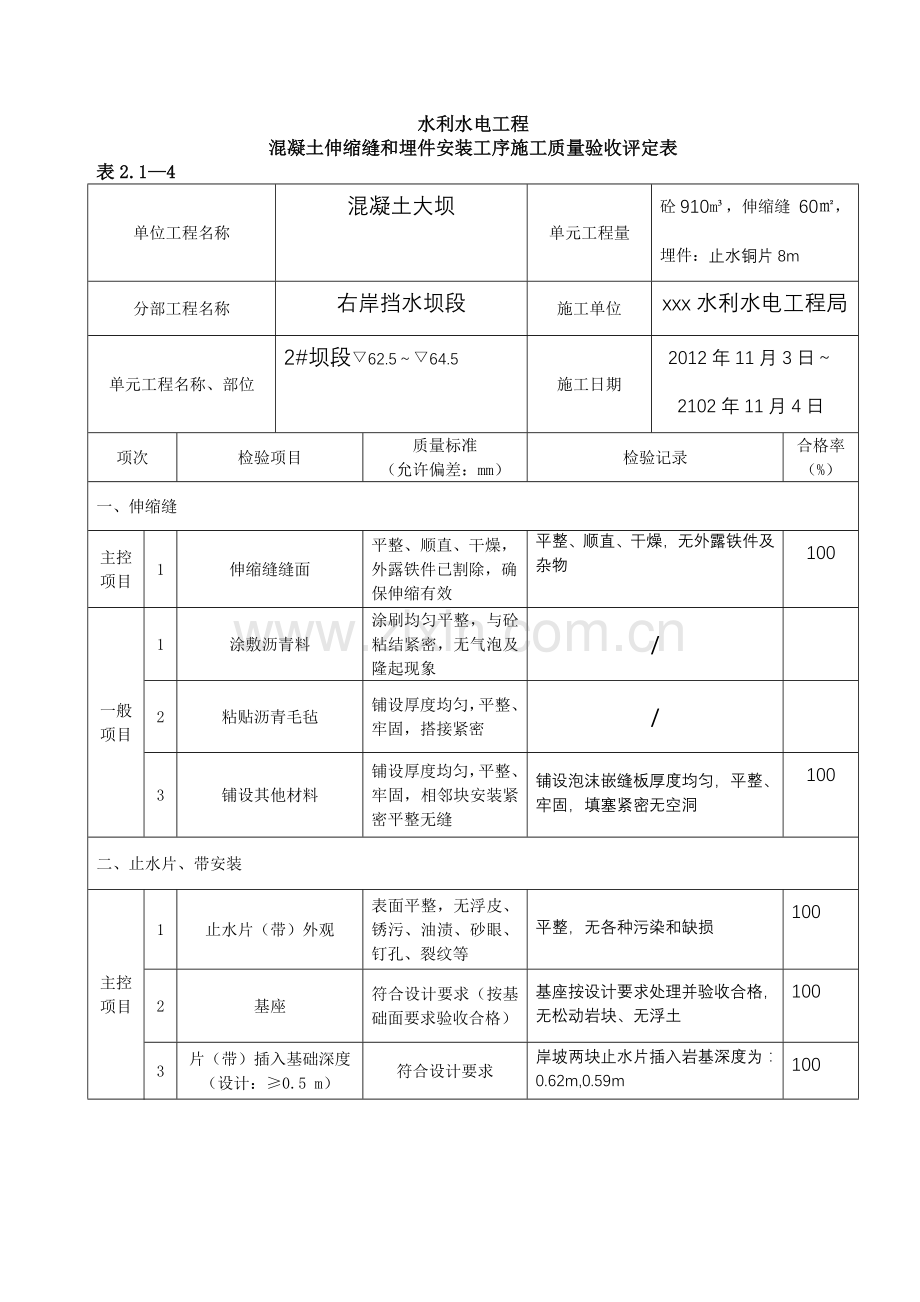

混凝土伸缩缝和埋件安装工序施工质量验收评定表
表2.1—4
单位工程名称
混凝土大坝
单元工程量
砼910m³，伸缩缝 60㎡，埋件：止水铜片8m
分部工程名称
右岸挡水坝段
施工单位
xxx水利水电工程局
单元工程名称、部位
2#坝段▽62.5～▽64.5
施工日期
2012年11月3日～
2102年11月4日
项次
检验项目
质量标准
（允许偏差：mm）
检验记录
合格率（%）
一、伸缩缝
主控项目
1
伸缩缝缝面
平整、顺直、干燥，外露铁件已割除，确保伸缩有效
平整、顺直、干燥，无外露铁件及杂物
100
一般项目
1
涂敷沥青料
涂刷均匀平整，与砼粘结紧密，无气泡及隆起现象
/

2
粘贴沥青毛毡
铺设厚度均匀，平整、牢固，搭接紧密
/

3
铺设其他材料
铺设厚度均匀，平整、牢固，相邻块安装紧密平整无缝
铺设泡沫嵌缝板厚度均匀，平整、牢固，填塞紧密无空洞
100
二、止水片、带安装
主控项目
1
止水片（带）外观
表面平整，无浮皮、锈污、油渍、砂眼、钉孔、裂纹等
平整，无各种污染和缺损
100
2
基座
符合设计要求（按基础面要求验收合格）
基座按设计要求处理并验收合格，无松动岩块、无浮土
100
3
片（带）插入基础深度（设计：≥0.5 m）
符合设计要求
岸坡两块止水片插入岩基深度为：0.62m,0.59m
100
4
沥青井（柱）
位置准确，沥青填塞密实、牢固，电热元件及绝热材料埋设准确。上下衔接好
/

5
接头
符合工艺要求
止水铜片双面氧焊，焊接工艺符合经试验的焊接工艺
100
续表2.1-4（续1）
项次
检验项目
质量标准
（允许偏差：mm）
检验记录
合格率（%）
一般项目（止水片、带）
1
止水片（带）偏差
宽（设计：
400mm）
±5
401,403,400,400,403

100
鼻高（设计：
30mm）
±2
31,31,30,32,30
长（设计：
）
±20
/
2
搭接长度
金属止水片
≥20，√双面焊接
21,23,22,25,24,24,22,24

100
橡胶、PVC止水带
≥100
/
金属止水片与PVC止水带接头栓接
≥350（螺栓拴接法）
/
3
止水片（带）中心线与伸缩缝中心线偏差
±5
0,1,1,3,6,5,0,1,2,2

90.0
三、排水管及其他埋件安装
主控项目
1
排水管孔口装置
按设计要求加工、安装，并进行防锈处理。安装牢固，无渗水、漏水现象
采用PVC管，安装牢固，无渗水、漏水现象，管口用木塞堵紧

100
2
排水管畅通性
全部畅通
经通水试验，全部畅通

100
3
冷却及灌浆管路安装
安装牢固可靠，不漏水、不漏气、无堵塞
灌浆管安装牢固，不漏水、不漏气、无堵塞

100
4
铁件安装高程、方位、埋入深度及外露长度
符合设计要求
/

一般项目
1
排水管位置偏差
100
81,74,32,56,21,18,
66,113,48，47
90.0
2
排水管倾斜度
4%
测35点，倾斜度1%～5%，
合格32点
91.4
3
基岩排水孔
倾斜度
孔深≥8m
1%
/

100
孔深＜8m
2%
（%）1,1,1.5,1.7,2.0，2.0,1.3,1.5,1.1,1.3
深度偏差
0.5%
4.001,4.125,4.175,4.190,4.220
4.150,4.300,4.230,4.190,4.210
续表2.1-4（续2）
项次
检验项目
质量标准
（允许偏差：mm）
检验记录
合格率（%）
一般项目
4
冷却及灌浆管路出口
露出模板外300～500mm，妥善保护有识别标志
/

5
铁件外观
表面无锈皮，油污。
/

6
锚筋钻孔位置偏差
梁、柱的锚筋
20
/

钢筋网的锚筋
50
/
7
钻孔底部的孔径
锚筋直径d+20
/

8
锚筋钻孔深度
符合设计要求
/

9
锚筋钻孔倾斜度
≤5%
/

施工单位自评意见
主控项目检验点100%合格，一般项目逐项检验点的合格率 90.0%～ 100%，且不合格点不集中分布。
工序质量等级：优良
终检人签名：张三生 （手签） （公章）
2012年11月4日
监理单位复核意见
主控项目检验点100%合格，一般项目逐项检验点的合格率90.0%～ 100%，且不合格点不集中分布。
工序质量等级：优良
监理工程师签名：李四宝（手签） (公章）
2012年11月4日
