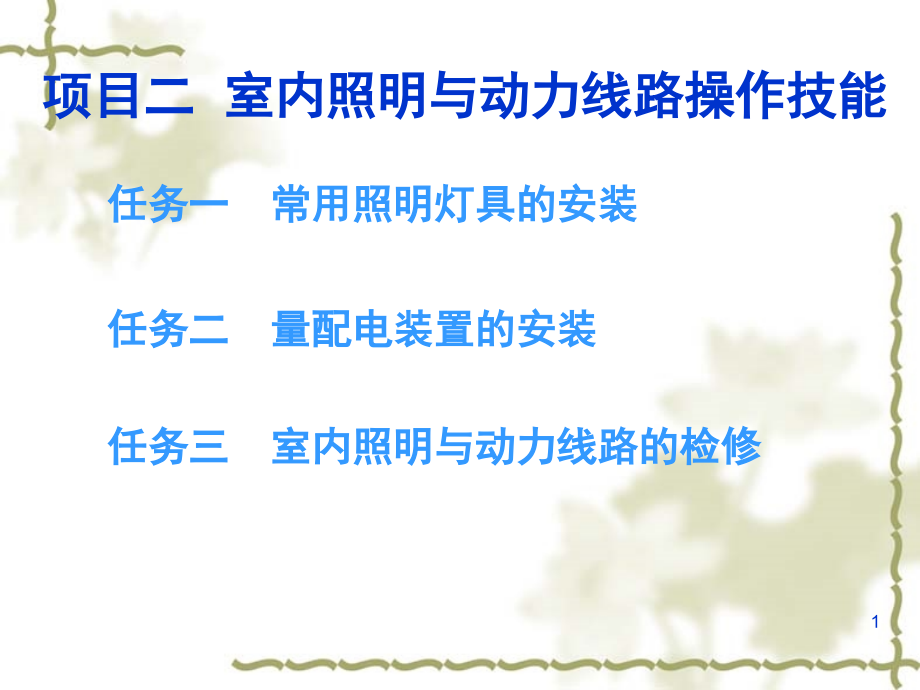

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,项目二 室内照明与动力线路操作技能,任务一,常用照明灯具的安装,任务二,量配电装置的安装,任务三,室内照明与动力线路的检修,1,任务一常用照明灯具的安装,任务目标,熟悉常用照明灯具、开关及插座的安装原则和要求；,会安装常用照明灯具、开关及插座；,会修复常用照明灯具的故障。,2,第一部分 知识链接,白炽灯和荧光灯是最常用的灯，前者可以使用在各种场所；后者广泛用于家居、办公室、会议和商店等场所。下面分别介绍它们的安装与维修。一、常用电光源 白炽灯是一种热发射电光源，广泛应用于住宅、办公室等场合照明。日光灯管又叫荧光灯管，是一种发光效率较高的气体放电光源。如下图所示：,3,4,二、日光灯的基本结构,日光灯，也叫荧光灯，主要由灯管、镇流器、启辉器等部分组成,5,常用开关,三、常用开关,1,开关是用来控制灯具等电器电源通断的器件。,6,单联开关控制白炽 双联开关控制 灯接线原理图 白炽灯接线原理,2.,白炽灯照明线路的安装,7,螺口灯座安装开关的安装 避免线芯承受吊灯重量的方法,3.,开关的安装,8,电灯开关内部接线端子 双联开关安装方法,9,开关安装的技术要求,1.,照明开关或暗装开关一般安装在门边便于操作的地方，开关位置与灯具相对应。所有开关扳把接通或断开的上下位置应一致。,2.,拨动（又称扳把）开关距地面高度一般为,1.2,1.4m,，距门框为,150,200mm,。,3.,拉线开关距地面高度一般为,2.2,2.8m,，距门框为,150,200mm,。,4.,暗装开关的盖板应端正、严密并与墙面平。,5.,明线敷设的开关应安装在厚度不小于,15mm,的木台上。,6.,多尘潮湿场所（如浴室）应用防水瓷质拉线开关或加装保护箱。,10,明装插座 暗装插座,四、常用插座,插座是供移动电器设备如台灯、电风扇、电视机、洗衣机及电动机等连接电源用的。插座分固定式和移动式。,11,插座安装的技术要求,1.,凡携带式或移动式电器用插座，单相应用三眼插座，三相用四眼插座，其接地孔应与接地线或零件接牢。,2.,明装插座离地面的高度应不低于,1.3m,，一般为,1.5,1.8m,；暗装插座允许低装，但距地面高度的插座高度不低于,0.3m.,。,3.,儿童活动场所的插座应用安全插座，采用普通插座时，安全高度不应低于,1.8m,；,.,在特别潮湿的场所，不应安装插座；,.,安装插座时，其插孔的接法是左零右火上接地。,12,电笔,五、电笔和螺丝刀的使用,13,螺丝刀,14,第二部分 操作实践,一、读一读常用照明灯具接线原理图,1,只单联开关控制,1,盏灯,2,只单联开关分别控制,2,盏灯,1,只单联开关同时控制,2,盏灯,15,双联开关控制白炽灯接线原理图 日光灯电路原理图,16,二、列一列元器件清单,请根据学校实际，列出安装常用照明灯具所需的元器件及导线的型号、规格和数量，并检测元器件的质量。,三、做一做 照明器件安装,1.,安装白炽灯。白炽灯的安装分吊挂式灯（软线吊挂灯、链条吊挂灯、钢管吊挂灯）和矮脚式灯。,2.,安装荧日光灯。日光灯的安装方式一般有吊挂式、吸顶式和钢管式,3,种。,3.,安装开关。开关的安装方式有明装和暗装。,4.,安装插座。插座的安装方式有明装和暗装。,17,四、接一接 照明线路,1.,单联开关控制,1,盏灯的接线。,2.,单联开关控制,2,盏灯或多盏灯。,3.,双联开关控制,1,盏灯。,五、试一试 通电试灯,线路检查无误后，通电试灯。,18,第三部分 任务拓展,1.,电工结的打法,2.,室内照明与动力需考虑的问题,19,任务二量配电装置的安装,任务目标,会正确使用电能表和漏电保护器；,会简单设计和正确安装量配电装置；,会正确操作量配电装置。,20,第一部分 知识链接,一、电能表,电能表又称电度表，又叫千瓦小时表，俗称火表，是计量电功（电能）的仪表。,电能表 漏电保护器,21,二、漏电保护器,漏电保护器又称触电保安器或漏电开关，是用来防止人身触电和设备事故的主要技术装置。,22,第二部分 操作实践,一、画一画直接式单相有功电能表组成 的量电装置,23,二、列一列元器件清单,请根据学校实际，列出安装量配电装置配电板所需的元器件及导线的型号、规格和数量，并检测器件的质量。,三、做一做 直接式单相有功电能表组成的量电装置,固定元器件,24,接线：,1.,安装单相电度表,2.,连接闸刀开关,QS,和熔断器,FU,。,3.,连接负载。,25,四、测一测线路检测,按电路图或接线图从电源端开始，逐段核对接线有无漏接、错接之处，检查导线接点是否符合要求，压接是否牢固，以免带负载运行时产生闪弧现象。,用万用表电阻挡检查电路接线情况：检查时，断开总开关，选用倍率适当的电阻挡，并欧姆调零。,导线连接检查：将表笔分别搭在同一根导线两端上，万用表读数应为“,0”,。,电源电路检查：将表笔分别搭在两线端上，读数应为“”。接通负载开关时，万用表读数应有读数；断开负载开关时，万用表读数应为“”。,用兆欧表检查：两导线间的绝缘电阻（需断开负载开关），导线对地间的绝缘电阻。,用测电笔检查：接通电路，用测电笔检查相线（火线）是否有电。用交流电压表检查：可用万用表交流电压挡检查电源电压是否为,220V,或,380V,。,26,五、练一练 护套线配线和配电盘安装练习：,护套线配线练习,27,28,配电盘安装练习,29,第三部分 任务拓展,1,三相电度表的安装,2,照明电路与动力线路配电板的安装,30,任务三室内照明与动力线路的检修,任务目标,会说出室内照明与动力线路检修方法；,会分析室内照明与动力线路的故障；,会检修室内照明与动力线路的故障。,31,第一部分 知识链接,一、万用表,万用表是一种测量电压、电流和电阻等参数的仪表，有指针式和数字式,2,种。,32,二、万用表的使用,1.,万用表使用前准备：,将万用表水平放置,检查指针,插好表笔,检查电池,选择项目和量程。,2.,万用表测电流和电压：,测电流方法：选择量程，将万用表与被测电路串联，正确读数。,测电压方法：选择量程，将万用表与被测电路并联，正确读数。,测电阻方法：选择量程，欧姆调零，测量电阻。,33,3.,万用表的维护：,1),拔出表笔。,2),将量程选择开关拨到“,OFF”,或交流电压最高档，防止下次开始测量时不慎烧坏万用表。,3),若长期搁置不用时，应将万用表中的电池取出，以防电池电解液渗漏而腐蚀内部电路。,4),平时对万用表要保持干燥、清洁，严禁振动和机械冲击。,34,三、室内照明与动力线路故障寻迹图,如下图所示：,35,五、故障分析和检修常用方法,1.,电阻法：用万用表电阻挡检查电路接线通断情况、有无开路、短路。,2.,电压法：用万用表交流电压挡检查电源电压、某两点间电压是否为,220V,或,380V,。,3.,电流法：用万用表交流电流挡检查是否有漏电、电流通过情况。,4.,电笔法：可用电笔检查相线（火线）是否有电、外壳是否有电、漏电。,5.,兆欧表法：用兆欧表（摇表）检查：两线之间或导线对地间的绝缘电阻。,6.,短路线法：用短路线短接怀疑故障的开关、接线柱甚至导线。绝不能短接电源、插座、负载等。,7.,校验灯法：用校验灯短接怀疑故障的开关、接线柱甚至导线。若校验灯亮则说明怀疑的开关、接线柱、导线有故障。,36,第二部分 操作实践,一、做一做 室内电气线路常见故障处理,短路：是指电流不经过用电设备而直接构成回路，也叫碰线。,断路：是指线路中断开或接触不良，使电流不能形成回路。,漏电：是指部分电流没有经过用电设备而白白漏跑。发生漏电时，往往会出现耗电量有不同程度的增加，并且随着漏电程度的增大，还可能出现类似过载和短路的故障，如保险丝经常熔断、漏电保护器频繁动作及导线、用电设备过热等现象。,二、列一列 照明电路常见故障现象及分析,白炽灯线路的常见故障,日光灯线路的常见故障,三、查一查 动力线路典型故障,动力线路典型故障分析及处理,37,第三部分 任务拓展,1,插座常见的故障,2,三相空气开关经常跳闸检修,38,
