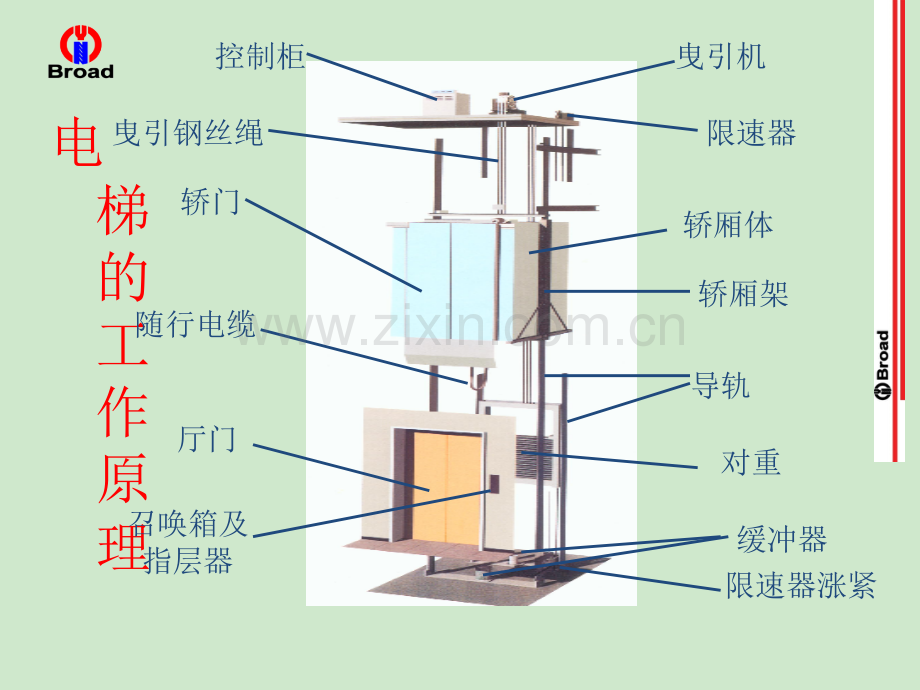

1、电梯的工作原理控制柜曳引钢丝绳轿门曳引机限速器轿厢架轿厢体导轨对重缓冲器厅门召唤箱及指层器随行电缆限速器涨紧无脚手架安装流程图无脚手架安装示意图无脚手架安装工地要求符合以下条件:无脚手架安装工地要求符合以下条件:1:底坑 a.地面干爽地面干爽,无渗水现象无渗水现象 b.清除底坑内杂物清除底坑内杂物3:井道 a.井道尺寸、提升高度、顶层高度符合图纸要求井道尺寸、提升高度、顶层高度符合图纸要求 b.井道壁须平整井道壁须平整,无凸出的钢筋和其它杂物无凸出的钢筋和其它杂物 c.井道如果是砖墙时井道如果是砖墙时,导轨支架和厅门的圈梁位置与数量符合图纸要求导轨支架和厅门的圈梁位置与数量符合图纸要求 d.提
2、供符合电梯安装要求的厅门安全护栏提供符合电梯安装要求的厅门安全护栏(按照合同按照合同)4:机房 a.机房大小、高度符合图纸要求 b.机房门能够上锁及标识机房门能够上锁及标识 c.吊钩或承重梁符合图纸要求 d.机房用户电源箱(永久性)符合国家和电梯要求 e.提供三相五线提供三相五线380V7%动力电源到机房,容量符合设备要求动力电源到机房,容量符合设备要求 f.机房墙面、地面制作完成 g.机房预留孔尺寸、承重墩子、数量位置符合图纸要求5:仓库 a.有合适的库房,能安全锁闭有合适的库房,能安全锁闭,地面干爽地面干爽 b.提供库房照明用电 c.安排库房保卫、防火措施注意事项:表中带注意事项:表中带为
3、重要协调完成项目!为重要协调完成项目!厅门防护厅门防护 每个厅门必须做安全防护栏且须固定,一楼和顶每个厅门必须做安全防护栏且须固定,一楼和顶层为便于工作可设定为活动并可以上锁,不在本层层为便于工作可设定为活动并可以上锁,不在本层作业时必须上锁。作业时必须上锁。1、厅门护栏选用有一定强度的金属材料制作;1.1、规格 高1100mm宽超过整个厅门两侧各100mm2、在厅门护栏的基础上,有条件的话固定厅门 护网;厅门护网选用有一定强度的尼龙网 制作,规格高2500mm、宽1800mm,可 把整个厅门遮住。2.1、厅门护网使用六棵6mm膨胀螺丝固 定,固要平整、牢固,下端必须粘连地。制作样板和放线制作
4、样板和放线 1、在机房地面放置样板放架;2、样板架的制作(公司根据电梯情况统一制作,长期重复使用)选用30mm宽的铁条,每台取一段用于厅门,两段用于轿厢导轨,两段用于对重导轨。3、样板架固定在机房内地面上;地一步:用卷尺大致测量好厅门面线的位置,做好记号,4、用电锤或用水钻22mm以上钻头打两个孔;先把门面样线放下,吊上重锤,先测量井道的垂直度,必须每层厅门口都测量,并记录所测量的尺寸。见见 下下 图:图:制作样板和防线1:厅门放线测量:(测量箭头方向),门面线离门口最佳尺寸为80mm-130mm(部分电梯以实际要求为准),左右尺寸要分中。n第一次放线测量主要确定n两个点六条线的距离 A、B、
5、C、D、E、FA点和B点确定门口距离,根据土建布置图及厅门型号确定最佳尺寸。C点和D点测量厅门是否分中。E点和F点测量井道是否有部分凸出,能否满足安装要求。FEDCBA测量线时必须在井道厅门护栏外进行测量线时必须在井道厅门护栏外进行注意注意:厅门放线测量1 经过门面线的测量定位;(电梯是并联或是面对面的,井道厅门口平面线可以参照电梯厅施工方提供的参考基准线)。如一次测量尺寸定位是好的,门面线不用移动,根据门面线参照图纸用墨斗弹出轿厢中心和对重中心。(要是门面线 有偏差,根据测量数据,可前后左右移位)。当样线位置定位好后,用电锤或水钻22mm以上钻头在定位点上打孔,用10mm膨胀螺栓固定铁条,把
6、样板线捆在钢筋上放到底坑,然后固定下样板架。注、电梯和导轨安装质量的好坏取决于样板线定位的准确度。如果样板线放置有偏差,导轨就不能被正确的调整,最终导致不良的电梯运行质量。厅门放线测量2厅门放线测量3厅门放线测量4放线自制工具轨机房放线点机房放线样线的调整轨距方向宽度计算方式样线距支架距离导轨支架面线离支架面5mm,两根面线在支架内10mm;放样完成机房样板制作完成之后从样板线的吊线孔中把钢丝用重物放下去,根据垂线制作下样板架,下样板架采用现场电梯包装箱的木料或公司统一的下样板架,制作完成之后拉紧钢丝,放样完成。机房设备安装:机房设备安装:1 机房设备的总布置图主机定位是一项非常重要的环节,首
7、先主机承重钢梁下方必须要有坚实牢固的实心墩子和钢板或工字钢。钢梁搁置摆放要水平。主机曳引轮、导向轮垂直度,水平度误差在0.5mm以内。曳引轮和导向轮跟样板架上的定位点前后左右误差在1mm以内。绳头板的中心和样板上的定位点前后左右误差在1mm以内。绳头板定位符合要求。机房内所有设备安装到位符合要求。机房设备安装示意图机房设备安装示意图对对重重绳绳头装置头装置限速器限速器承承 重重钢钢 梁梁轿轿 厢厢 绳绳头头 装装 置置线槽线槽控制柜控制柜曳引机曳引机导向轮导向轮控制柜的位置需根据现场具体情况布置机房设备安装:机房设备安装:2 承重梁示意图安装承重梁按照客户机房设备安装:机房设备安装:3机房设备
8、安装:机房设备安装:4机房设备安装:机房设备安装:5机房设备安装:机房设备安装:6底坑设备安装:底坑设备安装:1、安装底坑第一根导轨;1.1、安装底坑第一根导轨时,底坑内应无积水,无 垃圾。1.2、首先用钢管在抵抗搭设一个两层,高度 为可以安装第二、三档支架的脚手架。1.3、当支架安装好后,安装第一根导轨,在导轨的下方垫一块50mm的砖快,当导 轨安装效正好后把砖快敲破,安装导轨底座(导轨底座和导轨底部要有20-30mm的间隙)1.4、导轨两头都有间隙,可以降低因楼房变形和气 候的因数,造成导轨伸缩不良而变形。第一根导轨安装示意图导轨校正工具校导尺安装底坑爬梯:安装限速器涨紧装置3、安装龙门架
9、3.1、在安装龙门架之前,先吊入6根轿厢导轨,放在不影响后期工作的地方。3.2、开始拼装龙门架;3.2.1、先在井道内脚手架上 安全牢固搭设一个工作平台,“轿厢踏板高低最好接近地面 水平线,先把龙门架、上下 导靴和安全钳套上螺丝组装好,这时龙门架上所有螺丝不须拧紧。安装顶层工作平台安装顶层工作平台1、选用材料1.1、选用10号以上槽钢,长3000mm两根;1.2、选用宽50mm、厚3mm以上的扁铁,长3000mm两根,有一定牢度的软绳2500mm长四根;1.3、5号角铁500mm长两根,1300 mm两根;1.4、选用50mm厚度的木板若干,可以铺满井道内的槽钢面;1.5、选用12mm的膨胀螺
10、丝四棵,12mm连接螺丝四棵。顶层工作平台示意图顶层工作平台示意图顶层工作平台顶层工作平台固定方法:2.1、从机房吊钩处悬挂一条临时生命线;2.2、安装人员佩带安全带,用自锁器悬挂在生命线上;2.3、在厅门口则面离地面60mm-1500mm的高度,在墙的中心各打入一棵膨胀螺丝;2.4、把扁铁中间孔洞穿入膨胀螺丝,把槽钢往井道内推进,把槽钢固定膨胀螺丝,拧紧膨胀螺丝。一面安装好后,安装另一面,此工作须两人配合;2.5、当两根槽钢安装好后,开始铺木板;2.6、用5号角铁和软绳做工作平台护栏,500mm长的角铁用膨胀螺丝固定在门洞内侧,1300mm长的角铁用螺丝固定在10号槽钢上;然后绑上软绳做平台
11、护栏用。2.7、工作平台安装完毕。八、吊入对重架八、吊入对重架1、搬运和安装对重架:1.1、把对重架和适量的对重铁搬运到最顶层;1.2、在对重架上安装滑轮,安装位置是对重轮油嘴面对厅门,在导向轮处安装导靴的位置。1.3、在井道的顶部安装一个2吨的葫芦;1.4、把对重架抬到厅门口,挂好葫芦,漫漫提升对重架。2、对重架悬挂的高度有两种计算方法:2.1、第一种方法是;按1.0-1.75m/s基础值是600-800mm,2.0-2.5mm基础值是800-1000mm;计算方式是:基础值轿厢缓冲距缓冲器行程轿厢踏板与低层地平面的高低;通过计算得出的数据再乘以(0.1+0,035V)就是对重架上最高部件距
12、离井道顶部的实际数据。(列举;6002502701120mm,此时轿厢踏板和低层标高一致;如果轿厢踏板低于低层标高时就减去低的数据,轿厢踏板高于低层标高时就加高出的数据,)注:该种方法是按标准的顶层高度来计算。注:该种方法是按标准的顶层高度来计算。2、对重架悬挂的高度有两种计算方法:计算方法(一)计算方法(二)、第二种方法是:把实际的底坑深度复制到顶层,也就是在顶层地平标高往下测量出底坑深度;把底坑深度缓冲器和底座的高度、缓冲距400mm、对重架的加托;通过计算得出的数据就是对重架底部离实际的数据相对平。(列举;1600(590300400250)60mm)对重缓冲器悬挂钢丝绳悬挂钢丝绳1、钢
13、丝绳的编号;.2、钢丝绳的安装方法;2.1、取一筒钢丝绳架在架子上,释放出钢丝绳,将绳头从轿厢绳头板1号绳孔从曳引轮孔返回机房,在从导向轮绳孔放下;穿入对重轮返回机房做好一个绳头组件,穿入对重绳头板上1号绳孔;2.2、绳头组件内三角形卡销和钢丝绳要伏帖并拉紧,夹好绳夹。2.3、钢丝绳穿在对重轮靠墙的绳槽,曳引轮1号绳槽内;2.4、在往下放的钢丝绳上悬挂个滑轮挂上重物,慢慢往下放钢丝绳,悬挂钢丝绳悬挂钢丝绳对重架钢丝绳的第一种穿绕法:麻绳、钢丝绳同时穿入对重架,用麻绳把钢丝绳拉到机房。对重架钢丝绳的第二种穿绕法:当所有钢丝绳悬挂好后,用葫芦把对重架拉到指定的位置,同时收紧轿厢处钢丝绳。悬挂钢丝绳
14、此前轿顶轮应撤除一块挂板上的五颗螺母,钢丝绳放下后取出滑轮把钢丝绳放入轿顶轮内;此时机房收紧钢丝绳,绳头不用做,把钢丝绳固定在一处安全可靠的地方。第一根钢丝绳穿好 所有钢丝绳穿好钢丝绳的正确松开法当钢丝绳悬挂完毕后,下步工作就是制作钢丝绳孔;加对重铁加对重铁1、当钢丝绳悬挂好后,开始加对重铁;2、加入对重铁的数量是根据轿厢重量来计算的,轿厢和对重或平均、或略微偏重一些;注注:对对重重块块加加装装完完毕毕,用用压压紧紧装装置置上上的的压压紧紧螺螺栓栓牢牢固固顶顶住住对对重重块块,同同时并紧固螺丝。时并紧固螺丝。3、在导轨未安装完成之前,补偿链可以不先安装,导轨安装完成后,第一时间安装补偿链。调整
15、龙门架调整龙门架1、当钢丝绳、对重铁安装完毕开始调整龙门架:1.1、先让轿厢龙门架自然悬空;1.2、调整好上下导靴间隙和安全钳间隙(导靴间隙是看靴衬后侧橡皮和靴衬支架之间的缝隙,间隙一般1mm,两边导靴间隙相加不大于3mm。安全钳间隙是看虎口和锲块两边间隙,一定要分中)调整好后拧紧所有的螺丝。注:快车运行一段时间后,电梯运行舒适感好,就把上下导靴定位,舒适感不好,可调节导靴间隙,来达到电梯运行的最佳状态,把上下导靴定位。1.3、直梁和轿底斜拉杆的安装方法是斜拉杆上方(直梁处)拉耳螺丝和拉杆螺丝拧紧,下方轿底拉耳螺丝拧紧,拉杆并帽应在拉耳上下各有一颗螺帽,拉耳上方螺帽离开拉耳平面2mm,把下螺帽
16、拧紧再加颗并帽,四根斜拉杆要一样。这时用水平尺测量轿底的水平度,如水平不好时可用导轨垫片垫在轿底下方隔音橡胶块下方。注:轿底水平千万不要靠斜拉杆来调整!拼装轿厢安装轿厢移动工作平台安装轿厢移动工作平台1、选用材料是;8号槽钢两根,55角铁七根和模板若干块(其中四根用于移动工作平台)。2、制作;槽钢的长度是轿厢的深度,55角铁的长度是轿厢的宽度,通过测量在槽钢和角铁上钻12mm孔,用12mm的螺丝固定。2.1、把8号槽钢固定在立梁上方的孔洞(该孔洞是用于安装门机直梁的);2.2、用门机支撑杆支撑住8号槽钢;2.3、把55角铁固定在槽钢上;2.4、用模板铺满平台。安装轿厢移动工作平台安装轿厢移动工
17、作平台 8号槽钢固定在立梁上 支撑杆支撑住8号槽钢 55角铁固定在槽钢上 模板铺满平台安装护栏;轿顶护栏 安装护栏;用55mm角铁做轿厢护栏,在护栏的三面和轿底铺上木板保护轿底,可用轿厢搬运导轨和其它部件,一次可搬运T89导轨6根。轿厢护栏导轨摆放把导轨吊入放在轿底上 轿厢上部导轨摆放处4、安装轿顶头顶保护4.1、选用材料是;44角铁、模板4.2、装轿顶头顶保护自行制作;用8mm螺丝连接;4.3、头顶挡板捆扎牢固。模板铺满筐架 4条立住十三、悬挂随行电缆和轿顶检修盒十三、悬挂随行电缆和轿顶检修盒1、悬挂随行电缆;1.1、随行电缆捆绑在 钢管上临时固定 在机房内;1.2、轿底随行电缆固 定处可以
18、安装到位;安装轿顶检修盒2、轿顶检修盒固定在防护栏上;2.1、检修盒固定好后用透明塑料膜包裹住,以防水进入造成漏电。3、安装防脱轨开关;3.1、脱轨开关为长闭开关,当电梯往上运行时,开关脱离导轨,开关短开,安全回路短开;电梯停止运行。轿厢上导靴防脱离开关轿厢上导靴防脱离开关十四、动慢车十四、动慢车1、调试慢车a 调试人员需要对电梯的控制系统非常熟悉,b 调试员必须严格控制短接线操作,确保轿顶急停、限速器、安全钳、夹绳器(如有)开关等能有效动作。c 检查输入电压切断主电源空气开关和控制柜内的其它空气开关,检查三相输入电压是否在规定范围之内(7%),检查照明电压是否为220V7%。d 合上主电源开
19、关,检查控制柜内各电器件工作情况,使用调试工具调整参数,确保电梯慢车速度0.2m/s 注:在电梯里开慢车注意事项是;每次开电梯前,电梯先向下运行一点,再往上运行。注意事项注意事项在调试和开慢车之前,必须符合并遵守下表内容;否则存在安全隐患。动慢车检查表动慢车检查表.注注意意:动动慢慢车车后后,每每日日在在现现场场工工作作前前,需需要要检检查查厅厅门门防防护护网网和和护护栏栏完完整整,充充分分交交流流当当日日的的工工作作内内容容,并并阅阅读读与与之之相相关关的的无无脚脚手手架架安安全全控控制手册制手册,对安全风险较大的工作项进行分析对安全风险较大的工作项进行分析.对重接近报警装置3、在对重架上安
20、装 一个小铃铛,当 对重架要于轿厢 头顶保护相遇时,铃铛会撞击头顶 保护发出响声;引起警惕。十五、安装其它导轨十五、安装其它导轨1、清洁导轨,将导轨放至层门口处凡是涉及使用卷扬机进行起吊的工作,机房必须有人时刻查看卷扬机的运行,并保证使用卷扬机的附属部件(如U型螺栓、钢丝绳、吊环等)工作良好,没有损坏。注意:机房处人员和首层处人员需要保持良好的沟通;确保起吊安全。导轨吊装导轨悬挂方式吊导轨放入底坑 2、效正导轨:电梯运行舒适的好坏,导轨效正质量占的比列最大,所以效正导轨时要认真、仔细;当第二根导轨支架安装完毕开始起吊导轨,连接到支架上固定,用效导卡板找正导轨,定位后起吊另一边导轨。当另一边导轨
