资源描述

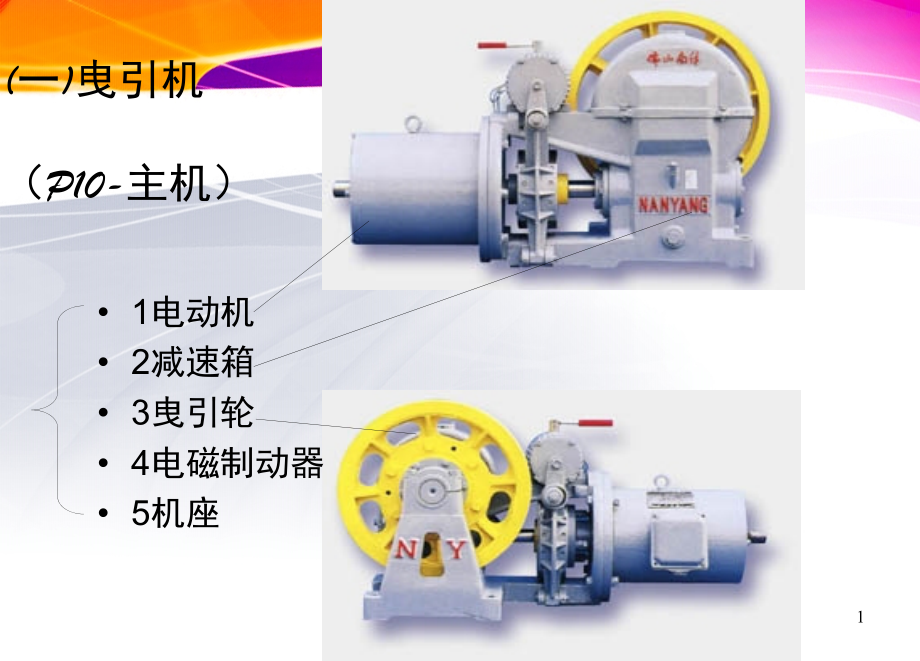

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,(一)曳引机（,P10-主机）,1电动机,2减速箱,3曳引轮,4电磁制动器,5机座,1,联轴器,2,3,4,1、减速箱,作用：,降低电动机的输出转速和 提高电动机的输出力矩。,构造：采用蜗轮（铜）与蜗杆（钢）传动,润滑：采用齿轮油,有齿曳引机(有减速箱),通常用于1.75M/S以下,蜗轮,电动机,电动机,电动机,电动机,5,电动机,电动机,电动机,电动机,蜗轮,蜗轮,P51,（四）蜗杆蜗轮传动,6,曳引轮,也称驱绳轮,作用：是传递动力,原理是利用钢丝绳与绳槽之间的静摩擦力带动钢丝绳，使轿厢运行,槽形：1、半园槽 摩擦力最小 用于全绕式,2、带切口的半园槽（凹形槽）,摩擦力比半园槽大得多 应用最广,3、楔形槽（V形槽）,摩擦力最大但绳与槽磨损快,用于限速器,7,轮的大小,D/d。40,D :曳引轮的直径,d。:曳引钢丝 绳的直径,V,凹,8,2 电动机 作用:,返回,电能变为机械能提供动力,特 点:,1、能正、反转运行,2、频繁起动、制动,3、有良好的调速性能,4、起动电流小（降压起动）,直流电动机(调速性能好)(交流电变为直流电,),交流电动机:1单速电动机0.63M S（检修）,2:双速电动机 YTD、YYTD（常用.体积大）,高速为 6极或4极 低速为24极或16极,交流电动机(,变极调速AC-2,.,变频调速VVVF,.交调YP:,1反接制动.2能耗制制动:向运转的电动机通入直流电,从而制动的方式),9,四、电磁制动器：是电梯的一个重要保护装置,工作原理：,电动机通电、电磁铁线圈同时通电，铁芯迅速被磁化相互吸合，带动制动臂使其克服弹簧力使闸瓦张开，电梯运行停梯时，电磁铁线圈失电，磁力迅速消失，在制动弹簧力的作用下，使闸瓦抱紧制动轮，使电梯停止运行。,10,电磁制动器,电磁铁、,制动臂,制动闸瓦,（制动轮）,制动弹簧,工作原理：,电动机通电、电磁铁线圈同时,通电，铁芯迅速被磁化相互吸合，,带动制动臂使其克服弹簧力使闸瓦张开，,电梯运行停梯时，电磁铁线圈失电，磁力迅速,消失，在制动弹簧力的作用下，使闸瓦抱紧制动轮，使电梯停止运行。,(,电动机通电运行松闸，断电抱闸。,),11,电磁制动器,(P12),电磁铁、,制动臂,制动弹簧,制动闸瓦,（制动轮）,工作原理：,电动机通电、电磁铁线圈同时,通电，铁芯迅速被磁化,相互吸合，,带动制动臂使其克服弹簧力使闸瓦张开，,电梯运行；停梯时，电磁铁线圈失电，磁力迅速,消失，在制动弹簧力的作用下，使闸瓦抱紧制动轮，使电梯停止运行。,12,电磁制动器,作用：1.是使轿厢停靠准确.2.电梯停止时，不因轿厢 与 对重的差重，而产生滑移。（紧急停 止时，使轿厢和电动机快速停止运行。）,松闸间隙0.7,0.50.7MM,抱闸接触面大于80%,制动距离:低速梯轿厢运行,0.6M,正常停梯是先,:,换速,后制动减速,平层停梯,抱闸,13,电磁制动器,制动轮,N S,N S,+,手动盘车与松闸,:,可用松闸板手将双头螺栓转动,90,盘车完毕,将双头螺栓复位,制动器恢复抱闸状态,.,-,动画,14,电磁制动器,15,电磁制动器,16,电磁制动器,17,电磁制动器,18,手动盘车与松闸:可用松闸板手将双头螺栓转动90即可,盘车完毕,将双头螺栓复位,制动器恢复抱闸状态.,注意:松闸前一定要断电盘车完毕,将双头螺栓复位,19,20,21,22,手动松闸 平层标志,平层标志,温升,:,指相对环境温度,20+60,23,P1,4 选层器是模似电梯轿厢运行的一种机械装置,选层器,涨紧装置,断带开关,24,电梯的安全保护装置,由机械与电器两大部分组成,。,一、,限速器与安全钳：超速和失控保护.,限速器：是在电梯运行超速时，发出电信号（切断控制电路），并产生机械动作迫使安全钳动作的装置,安全钳：制停电梯,组成：限速器 安全钳 钢丝 绳 张紧轮,25,限速器（P15）,26,27,28,29,安全钳,(P33),瞬时动作安全钳用于低速电梯,；,滑移动作（渐进）式安全钳用于快、高速电梯,提拉力150300N,楔块,与导轨工作侧面有23MM间隙,导,轨,动画,30,限速器,安全钳,钢丝绳,张紧轮,31,32,限速器,（超速开关,）,张紧装置,断绳开关,安全钳,（开关）,33,限速器,（开关,）,张紧装置,断绳开关,动画,34,动画,35,运行保护,上极限开关,上限位,上强迫换速开关,下强迫换速,下限位,下极限,反绳轮,运行(终端)保护,上极限开关,上限位,上强迫换速开关,下强迫换速,下限位,下极限,轿顶轮,36,限速器与安全钳的联动过程？,答：当电梯轿厢运行速度超过额定速度的115%时，与之联动的限速便会动作，限速器开关动作切断控制电源并卡住限速器钢丝绳如果轿厢继续下行，安全钳开关被带动，切断控制电源，并提起安全钳，从而把轿厢卡住在导轨上从而保护轿厢不会掉下起到超速.失控及,曳引钢丝绳的,断绳保护,37,轿厢(P21),轿顶,安全窗,2000.-2200,38,轿厢,轿顶有安全窗 0.35m0.5m,轿顶可承受四人（三人 100KG/人）,轿厢的大小 高度:大于2米.2200MM,450KG/平方米 900KG/2平方米,1000KG/2.2平方米,每个乘客以 75公斤计算,额定载重一吨的电梯载客人数为13人,39,操作盘（箱）,轿厢高以上,轿厢架底梁、上梁和立柱组成,轿厢壁由 15MM钢板制作,在平方厘米的圆面上施加,300N力,变形不大于15MM,轿厢门,厅门（每一层的大厅）,轿门带动厅门,40,门锁,一、机械门锁（安装在厅门上）,二、电联锁,功能与作用,1、,锁住厅门，厅外只能用专,用锁匙才能打开.,2、,锁合时接通电梯控制电路,打开时:断开电梯控制电路,锁合时,啮合深度不小于7MM.只有大于或等于7MM.开关才允许接通.,3.,所有的门锁开关串联,只有关好所有的门,门联锁继电器才会有电.,只要打开其中任何一条门,电梯 都不能运行,41,厅门的联动机构,厅门是从动门(被动门)由轿,门通过门刀来带动,门刀安装在轿门上,门锁安装在厅门上,门轮与轿厢地坎距离510MM,门刀与厅门地坎距离510,门刀与门轮挂住510,轿厢,厅,门,42,门与开关门机构,自动门的开关应迅速、平稳、在终端要避免冲击，有调速装置,开门减速 快,-,慢,关门：,快,-,慢,-,再慢,安全触板：动作力为,5N,（牛顿）,.,43,开关门过程,1,2,轿门联锁开关,快门,慢门,RMQ,46,RKM,RGM,+,一,44,开关门过程,开门减速开关在开门2/3的位置,关门,一次减速在关门3/5,二次减速在4/5的位置,开门限位,开门减速,关门一次减速,关门二次减速,关门限位,轿门联锁开关,45,门联锁控制电路,+,电源正,轿门开关,一楼厅门开关,门联锁继电器,三楼,四楼,二楼厅门开关,一,检修开关,应急按钮,(,点动,),MSJ,串联,(,维修关门,),所有的门锁开关串联,只要打开其中任何一条门,电梯 都不能运行,46,检修控制电路,XFJ,轿顶优先,轿内检修,轿顶,检修,+,一,上方向继电器,下方向继电器,轿内慢下,轿顶,慢上,SFJ,轿内,慢上,轿顶慢下,MSJ,47,改变直流电动机的电源极性就可改变电动机的运行方向,改变直流电动机的电源电压就可改变电动机的运行速度,48,电梯轿厢操纵箱上有哪些开关?,答:有急停开关.检修开关.有无司机开关直驶开关.风扇开关，照明开关,指示灯:有楼层显示，方向指灯(内指令)选层指示灯外呼登记指示灯,按钮有内指令，开门,关门.慢上，慢下，警铃,直驶按钮,应急按钮.,49,导轨架,：,作用是支撑导轨,水平度小于5MM,井底第一排距地不大于1M.,最高一排距顶部楼板不大于0.5M,每根导轨至少装有两个导轨架，其间隔应小于2.5M,1000,500,6080,6080,导轨装置,（P27）导轨 导靴和导轨架,50,导轨装置：导轨 导靴和导轨架,导轨：起导向作用，还要承受轿厢的偏重力,安全钳紧急制动时的冲击力。,导轨现已使用标准化的T形导轨。5M长。,导轨与导轨之间采用凹、凸形插榫连接。,导轨连接:缝隙不大于0.5MM,台阶不大于0.05MM,整个高度上允差不大于1MM.5M不大于0.6MM,校正专用工具有导轨初校卡板和精校卡板.,51,导轨的材料是Q235钢,电梯采用T75-1，T90，T125,等型号,。,52,导轨 导靴和导轨架,导靴的分类,1,、滑动导靴,1,、固定滑动导靴,(0.5M,以下,),2,、弹性,滑动导靴,2,、滚动（轮）导靴,用于快、高速电梯，不允在导轨表面许加润滑油,作用,:,沿着导轨运行,靴,衬,53,对重2000KG,厢空载1000,厢满载1000+2000=3000,差重是:1000,半载1000+1000=2000,1000,+1000,1000+2000,安全钳,安全钳,2500,500,导靴,导靴,安全钳,54,P,29,（三）对重与补偿装置,对重的作用：1、,相对轿厢挂在曳引钢丝绳另一端，从而使曳引机只需克服两者之间的差重就能使电梯运行，从而节省了动力。,2、,如电梯制动器失灵下坠，轿厢与对重相互牵制，从而使坠落速度减慢，增加安全性,。所以又称平衡重。,对重的重量,P,对,=G,自重,+Q,额载,K,平,K-平衡系数（0.40.5）,补偿装置：提升高度大于30米需作重量补偿,1000+20000.5=2000KG,1500+20000.4=2300,1500+20000.5=2500,55,补偿装置：轿厢提升高度大于,30,米需作重量补偿,.,抵消另一侧钢丝绳的重量,有补偿链,有补偿绳,(,高速梯用,3.5M/S,有张紧装置,),56,3.5m/s,57,P,30,钢丝绳,组成,1、钢丝 19丝/股,2、绳股 8股/层,3、绳芯 纤维芯,储存润滑油的作用,对内部润滑,增加绳的柔软性,特点：外粗内细，,特别耐磨的优点,。,电梯用西鲁式的钢丝绳,纤维芯,细,19,丝,/,股,粗,58,电梯曳引纲丝绳的性能要求,安全系数K=Pn/T,P破断拉力,n根数,T静载荷,大小：不小于8MM,常用：12 13 15 MM,根数：最小二根。,D/d0,限速器钢丝绳,大小：不小于7MM,根数：一根。,限速器绳轮的节圆直径与,绳公称直径之比不小于30,D/d30,电梯曳引纲丝绳的报废标准,1,、严重断丝,.,2,、断股,.,3,、外层钢丝直径减小,40%.,4,、绳的直径减小,7%.,59,电梯用钢丝绳的种类,GB8903-88电梯用钢丝绳中规定，电梯用钢丝绳为直径6mm，8mm，10mm，11mm，12mm，13mm，16mm等规格的外粗式纤维芯钢丝绳。,60,电梯的土建结构（P38),机房,井道、底坑,机房、井道的形式与尺寸,根据GB7025-1997电梯主要参数及轿厢、井道、机房的形式与尺寸规定,61,第三章、电梯的电气及控制系统,一、电梯用电安全 P94,1、电流对人体的危害,2、触电方式,3、安全用电（保护接地、保护接零）,62,二、电梯的安全装置,机械式,和,电气式,电气式：,急停,，门锁开关限速器开关,安全触板开关(光电保护)安全窗开关.安全钳开关.相序、过载保护.等,1、供电系统断相、错相保护装置等,2、超越上、下极限工作位置的保护装置,63,相序,YJ,SC,上,XC,下,KC,快,MC,慢,KMJ,开门,GMJ,关门,MSJ,门联锁,RJ,64,终端保护,上极限开关,终端上限位开关,终端上强迫减速开关,一楼感受应器,下强迫减速开关,平层位置,下限位开关3050,下极限开关150200,弹簧,200350,油压,150400,缓冲器,缓冲距离,65,电梯（电气）安全保护电路,热继电器,限速器开关,机房急停,相序保护,轿顶急停,安全钳开关,安全窗开关,轿内急停,底坑急停,涨紧轮,断绳开关,YJ,电源正,一,电压继电器,（,安全回路,上极限开关,下极限开关,过载与短路,整流,直流,+,整流是把交流电变为直流电,66,电梯的安全装置,机械式,和,电气式,（机电一体）,电气式：,急停,，强迫减速开关,限位开关，极限开关，门锁开关限速器开关,超载保护安全触板开关(光电保护)安全窗开关.安全钳开关.相序、过载保护.,机械式,：,缓冲器限速器安全钳门锁,（极限开关）,67,曳引机的安装,（P232),曳引机除了自重外，还要承受对重和载荷的重量。,楼板是无法承受的，必须在曳引机下面敷设承重梁,承重梁架设在井道壁上。长度超过墙厚中20MM，且不小于75MM,。,井道壁,承重梁,68,P,246,三 绳头组合,绳头组合的拉伸强度不低于纲丝绳的拉伸强度的80%。,常用方法,1、绳卡法（杂物梯）,2、,锥形套筒法,3、自锁紧楔形绳套法,减震,调整张力,连接.,69,P245,70,71,运行保护,上极限开关,上限位,上强迫换速开关,下强迫换速,下限位,下极限,反绳轮,运行(终端)保护,上极限开关,上限位,上强迫换速开关,下强迫换速,下限位,下极限,轿顶轮,72,运行保护,上极限开关,上限位,上强迫换速开关,下强迫换速,下限位,下极限,运行(终端)保护,上极限开关,上限位,上强迫换速开关,下强迫换速,下限位,下极限,反绳轮,轿顶轮,动画,73,74,75,第七章电梯的安装P219,安装前准备,一、电梯安装队伍的组建和安全教育,安装小组由人同期安装台电梯,二、,工程计划施工进度的安排,施工进度的安排常分为机械和电气两部分（见表7-1）,三、工具及劳动防护用品的准备,四、电梯技术资料准备工作,五、核对电梯零部件和安装材料,六、机房井道土建情况的勘察,76,对重位于轿厢后面的脚手架平面图,对,重,200,400,650700,300350,77,对重位于轿厢侧面的脚手架平面图,对重,200,400,650,700,300350,200,木,9001000,2,5,0,牛腿,15001600,78,导轨架装配图,79,样板架1:1 与放线对重位于轿厢后面样板,500,200300,1020KG,80,样板架各线偏差不超过.3MM,对重导轨中心线,轿厢导轨中心线,门口净宽线厅门地坎线,放线-2022号铁丝,对重导轨支架面线,轿厢导轨支架面线,=导轨间距+3.5MM垫片+导轨高度,厅门地坎线,81,样板架1:1 与放线 对重位于轿厢侧面样板,偏心距,对重与轿厢导轨中心线,82,电梯的运行终端保护,（井道）,上极限开关（断控制电源,）,终端上限位开关（断方向,终端上强迫减速开关,（,切断快车电路,）,(,接通慢车电路,),基层感应器（锁梯）,一楼感受应器,下强迫减速开关,平层位置,下限位开关50100,下极限开关50300,弹簧,200350,油压,150400,缓冲器,中间没有,83,极限开关1机械式2电气式,上极限开关,上限位开关,上强迫减速开关,下强迫减速开关,平层位置,下限位开关100,下极限开关150,弹簧,200350,油压,150400,动画,84,永磁感应器,特点:工作可靠、体积小、安装方便、防尘、无碰撞等优点。,结构：永久磁铁、干簧管（内充隋性气体，触点）,N S,隔磁板,85,电梯的行程开关,有碰撞,有触点,不可靠,86,电梯平层感应器,电梯平层感应器三只,安装在轿顶，隔磁板装在井道壁上，每层一只。,电梯楼层感应器安装在井台壁上，每层一只。隔磁板装在轿顶上。,轿厢,平层隔磁板,上平层感应器,门区感应器,下平层感应器,楼层感应器,87,检查电梯故障用 表检测,.,A,万用表,.B,绝缘电阻的测量用兆欧表（摇表）,电动机，动力电路安全电路应,持证上岗,进入轿厢前要:确认轿厢位置,88,电梯的日常维护必须至少每,15,日进行一次清洁,润滑,调整和检查,电梯的日常维护必须由依照国务院373号令的条例取得许可的,安装,改造,维修单位,电梯制造单位,进行,特种作业人员,应当按照国家有关规定经,特种设备安全监督管理,部门考核合格取得,国家统一格式的特种作业证书,.可,从事相应的作业,或,管理工作,特种作业人员在作业中要严格执行,特种设备操作规程,和,有关的安全规章制度,检测特种设备人员应当遵循,诚信原则,和,方便企业,的原则提供,可靠,，,便捷,的检测服务,89,特种设备的生产，使用单位应当建立健全的,特种设备安全制度,和,岗位安全制度,电梯在进行维修保养时，没设重要的安全标示可处罚万至万元使用单位违规可处罚千万,特种设备安全监督部门应当对特种,设备生产,，,使用单位,和,检验检测机构,实施安全监察,对学校，幼儿园以及车站，客运码头，商场，体育场管，展览馆，公园,等公众场所重点监察,90,安全操作规程,安全操作规程：大都是人们从以往多次出现的重大事故中归纳总结出来的是根据电梯的结构，工作原理采取的防范措施,事故原因分析：无证上岗违反安全操作规程领导对安全不重视错误操作违反电梯管理规定未经检测投入使用,91,电梯的电气安全保护有哪些？,运行保护终端上下强迫减速开关（,切断快车电路，接通慢车电路),(减速.制动,平层停梯)终端上下限位开关，切断方向电路极限开关切断电源（缓冲器）,保护维修人员的安全保护装置有轿顶急停安全窗开关底坑急停机房急停,运行系统的保护装置有安全钳开关热继电器（过载保护）相序与断相保护,，保护乘客的安全保护装置有门锁开关安全触板开关超载保护轿内急停,92,电梯的机械安全保护装置有哪些？（四大件,）,限速器安全钳缓冲器门锁,93,电梯的随机资料有哪些?,有出厂合格证,装箱单,维护说明书.电气原理图,电气,接线图.安装调试说明书.,由市,市场监督管理局发的证:电梯使用标志.,有电梯定期检验报告书.,94,考试时间,身份证,2B铅笔,橡皮擦,(钢笔或圆珠笔),95,注意考试时,一定要带,身份证,2B铅笔,橡皮擦,张三,2,0,96,97,
