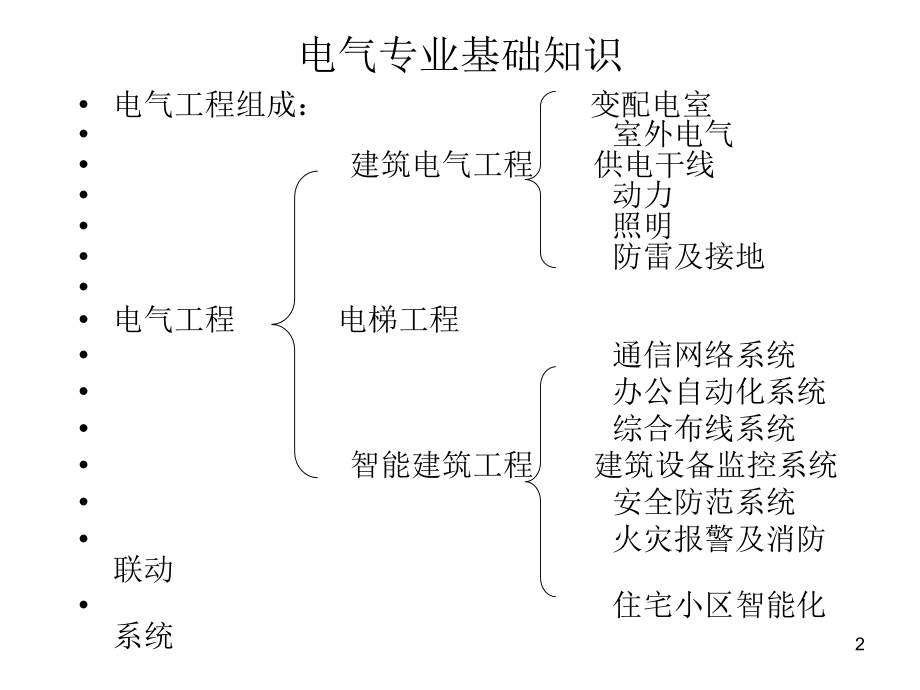

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电气安装施工技术总结,2013.3.3,1,电气专业基础知识,电气工程组成：变配电室,室外电气,建筑电气工程 供电干线,动力,照明,防雷及接地,电气工程 电梯工程,通信网络系统,办公自动化系统,综合布线系统,智能建筑工程 建筑设备监控系统,安全防范系统,火灾报警及消防联动,住宅小区智能化系统,2,电气专业基础知识,供电系统的类型：,TT,系统：将电气设备的金属外壳直接接地。,TN-C,系统：系统的工作零线和保护,地线共用。,供电系统,TN,系统,TN-C-S,系统：系统中工作零线和保,护地线一部分是共用,的，一部分是分开的。,TN-S,系统,:,系统中工作零线和保护,地线是严格分开的。,IT,系统：系统的电源端与大地间不直接连接，,电气设备外露可导电部分直接接地。,3,电气专业基础知识,供电系统的类型：,供电系统的类型：,TT,系统,外露可导电部分,L1,L2,L3,N,4,电气专业基础知识,供电系统的类型：,供电系统的类型：,TN-C,系统,外露可导电部分,L1,L2,L3,PEN,5,电气专业基础知识,供电系统的类型：,供电系统的类型：,TN-C-S,系统,外露可导电部分,L1,L2,L3,PEN,PEN,供电系统的类型：,TN-C-S,系统,PE,N,6,电气专业基础知识,供电系统的类型：,供电系统的类型：,TN-S,系统,外露可导电部分,L1,L2,L3,N,PE,7,电气专业基础知识,供电系统的类型：,供电系统的类型：,IT,系统,外露可导电部分,L1,L2,L3,PEN,阻抗,8,电气专业基础知识,TN-C-S,系统重复接地做法：,开关,L1,L2,L3,PEN,L1,L2,L3,N,PE,N,排,PE,排,9,电气施工技术,一、防雷及接地系统：,防雷及接地系统包括：接地装置、防雷引下线、等电位联结、接闪器四部分内容。,1,、接地装置施工：,接地装置一般采用建筑物基础底板钢筋作为自然接地体，施工时，要保证各用来作为接地钢筋的通长连接，伸缩缝处的接地钢筋用镀锌扁钢煨成半圆或弓形弧过渡，以保证接地钢筋在建筑物沉降或伸缩时保持贯通连接，以形成完整的接地网。,利用建筑物基础底板钢筋作为自然接地体时，必须在地面以上设置接地电阻测试点，而且，接地电阻测试点应从防雷引下线或接地装置直接引来，引接处要做好隐检纪录，接地电阻值必须符合设计要求。,10,电气施工技术,2,、防雷引下线施工：,防雷引下线的间距应根据防雷等级来确定，利用结构主筋作为防雷引下线时要注意无论结构主筋是采用搭接连接还是直螺纹连接，在施工时都必须做好标识，并有隐检纪录。对于搭接连接的结构主筋可采用钢筋作为跨接线进行焊接连接，焊接时要,双面施焊，焊接长度不小于最大焊接钢筋直径的,6,倍。,防雷引下线在引出地下防水层时，要严格按照图集的有关做法进行施工，做好防水处理。,11,电气施工技术,3,、等电位联结施工：,等电位联结的作用：,当保护电器因产品质量、电器参数的选择和其使用中的变化等原因而失灵，不能切断故障电路的情况下，采用等电位联结可以降低人体受到电击时的接触电压，使接触电压降低到交流,50,伏以下，从而提高电气安全性能。,总等电位联结施工：,当设计要求有总等电位联结时，应在电源进线处设置总等电位箱，将进楼的强电、弱电、给水、排水、热水、燃气等金属管道与总电位箱内的端子排可靠连接。而且，总等位箱内的端子排应至少有两点与接地干线进行连接，并和配电柜内的,PE,排连接。,12,电气施工技术,局部等电位联结：,在顶层管道间、各强、弱电竖井、设备机房以及其他设计规定需要做局部等电位联结的部位，并须预留局部等电位端子箱，其端子排要就近于防雷引下线和接地干线相连。,高层建筑的强、弱电竖井内最好单独敷设接地扁钢作为接地干线，而且接地干线的连接处要采用熔焊连接，进行焊接时，要三面施焊，搭接长度大于扁钢宽度的两倍。,建筑物屋面上的所有金属管道和构架要连接成一体，并与屋面避雷网可靠连接。,13,局部等电位,专用接地网格,14,电气施工技术,均压环的设置要符合设计要求：一类防雷建筑为,30,米以上，二类防雷建筑为,45,米以上，三类防雷建筑为,60,米以上，环间垂直间距不得大于,12,米。超过此高度的建筑物的金属门窗、外墙上的金属栏杆必须和均压环、引下线可靠连接。,外墙干挂石材的金属结构和玻璃幕墙的金属结构必须做防雷接地，所有金属框架要相互连接，而且金属框架要和主体结构的防雷装置可靠连接，形成导电通路，不同材质连接时要防止电化学反应。金属框架和主体结构防雷装置的连接点间距要符合设计要求，设计没有要求时，其水平间距不应大于防雷引下线的间距，垂直间距不应大于均压环的间距。,15,电气施工技术,卫生间电位分区,:,有浴盆的卫生间电位分区,:,浴盆,区,区,区,区,600mm,2500mm,16,电气施工技术,有淋浴的卫生间电位分区,:,区,区,不能安装开关、插座，只能安装,12V,低压灯具。,区,只能装拉线开关，安装插座必须有漏电保护器。,17,电气施工技术,4,、接闪器：,建筑物屋面避雷网通常采用镀锌圆钢或镀锌扁钢，避雷网、支架、紧固件都必须为热镀锌，直线段支架的间距不得大于,1,米，每个支架必须能承受,5,公斤的垂直拉力，避雷网跨越建筑物变形缝时，应作弓形补偿。,利用建筑物屋面上的金属栏杆作为避雷接闪器时，金属栏杆各部件之间要连接成一体，并和防雷引下线进行焊接，焊接接地点最好明露。采用钢管作为金属栏杆的，钢管的壁厚不得小于,2.5mm,。,如果建筑物屋面为金属屋顶，金属屋面可以用来作为接闪器，但金属板的厚度必须符合以下条件：金属板下没有易燃物时，不小于,0.5mm,；有易燃物时，铁板的厚度不小于,4mm,，铜板的厚度不小于,5mm,，铝板的厚度不小于,7mm,。而且其搭接长度不能小于,100mm,，金属板表面不能有绝缘被覆层。,18,屋面透气管接地,屋面避雷带,19,电气施工技术,二、配管及管内穿线：,电气工程配管通常采用的管材有：镀锌钢管、焊接钢管、,KBG,薄壁钢管、,PVC,阻燃塑料管。,镀锌钢管不得采用对口焊接或套管熔焊连接，不得采用熔焊跨接地线，应采用专用接地卡子卡接。,埋入混凝土中的焊接钢管外壁可不作防腐，但外壁应除锈，内壁应作防腐处理。其余情况下，内外壁均应作防腐处理。,KBG,薄壁钢管不能敷设在露天、潮湿等条件恶劣的场所，不能敷设于设备或建筑物的基础内。,PVC,阻燃塑料管应采用专用套管粘接。,20,电气施工技术,柔性导管及可挠性导管的长度应符合以下要求：动力工程不得大于,0.8,米，照明和弱电工程不得大于,1.2,米。,暗配管的埋设深度与建筑物的表面距离不得小于,15mm,，其中消防工程和应急照明回路的保护层厚度不得小于,30mm,。,明配管应排列整齐，固定点间距要均匀，中间直线段支架间距要符合规范要求，而且在终端、转弯及距配电箱、柜边缘,150-500mm,处要设支架进行固定。,配管内绝缘导线的截面积不得超过配管截面积的,40%,，导线要按要求进行分色，在盒、箱内按要求留有余量。管内穿线完成后，在分项工程评定前和系统通电试运行前要分两次进行遥测，绝缘电阻值不得小于,0.5,兆欧，其中火灾报警回路不得小于,20,兆欧。,21,明配管,22,吊顶内配管,23,混凝土板内配管,后砌墙内配管,24,电气施工技术,三、线槽、桥架敷设：,镀锌金属线槽、桥架间连接板两端可不跨接接地线，但连接板两端要有不少于,2,个带有防松螺帽或防松垫圈的固定螺栓；非镀锌线槽、桥架间连接板的两端要跨接铜芯接地线，且接地线的规格不得小于,4mm,2,。,金属线槽、桥架连接处要采用配套的连接板进行固定，螺母应放在线槽外面，连接板不能位于墙体和楼板中，而且全长应至少有两点与接地干线进行连接。,线槽、桥架敷设前，应与水暖、通风专业协调进行综合排布，保证与其他管道的安全距离，而且，线槽、桥架不能敷设在易燃、易爆气体管道和热力管道的上方。,线槽、桥架穿越楼板和墙体时要预留洞口，洞口尺寸要比线槽、桥架本身大,50mm,左右，穿越楼板处应设挡水台，在防火分区处进行防火封堵，线槽、桥架内外均要封堵严密。,25,电气施工技术,电梯机房明敷设于地面上的金属线槽、桥架，其厚度不得小于,1.5mm,。地面线槽不宜通过不同的防火分区及伸缩缝，其支架间距应符合以下规定：现浇混凝土内不得大于,1.5,米，在装修垫层内不得大于,1,米；并且在距末端,200mm,处和转弯处加设支架进行固定。,直线段金属线槽、桥架超过以下规定长度要加设伸缩节：钢制线槽、桥架超过,30,米，铝合金、玻璃钢制线槽、桥架超过,15,米。,26,桥架安装,27,电气施工技术,四、电缆敷设：,电线、电缆应有生产许可证、“CCC”认证以及检测报告，所使用的产品规格应与证书内容相符，而且证书应在有效期内。,电缆在线槽、桥架内敷设时，电缆总截面积不应大于线槽、桥架横断面积的40%，控制电缆不应大于60%。,电缆沿线槽、桥架敷设时，应单层敷设，排列整齐，不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。,电缆敷设完毕，对电缆首端、末端及转弯处挂标志牌，标志牌规格应一致，应注明回路编号、电缆编号、规格、型号及电压等级。,电缆敷设完成后，应在分项工程评定前和系统通电试运行前分两次进行绝缘,摇,测。,28,电气施工技术,五、配电箱、柜安装,配电箱、柜应有合格证、产品生产许可证、,3C,认证和出厂检验报告，所使用的产品规格应与证书内容相符，而且证书应在有效期内。,根据,GB50303-2002,规范要求，所有照明配电箱、柜内均设置,N,线和,PE,线汇流排，各回路的,N,线和,PE,线均经汇流排配出。,配电箱、柜装有电器元件的门、活动面板等金属件都必须用裸铜软线与接地良好的接地螺栓或接地干线连接。,配电箱、柜安装垂直度允许偏差,1.5,，相互间接缝不大于,2mm,，成列盘面偏差不大于,5mm,。,29,配电箱、柜内接线,30,电气施工技术,六、供电干线敷设,供电干线一般有电缆、预分支电缆、穿刺线夹、封闭式插接母线。电缆、穿刺线夹可明敷设也可沿电缆桥架敷设，电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。,交流单芯电缆或分相后的每相电缆固定用的夹具和支架不形成闭合铁磁回路。,封闭式插接母线安装时，两相邻段母线及外壳应对准，连接后不使母线外壳受额外的应力。封闭母线组装和固定位置应正确，外壳与底座间外壳各连接部位和母线的连接螺栓按产品技术文件选用。,31,预分支电缆,封闭式母线,穿刺线夹,32,电气施工技术,七、电动机安装,安装应牢固，接地可靠，并有减震措施，运转前应试通电，检查转向和机械转动有无异常情况，可空载试运行的电动机，时间一般为两小时，检查机身和轴承的温度应满足要求。,1,、交流电动机连续启动两次的时间间隔不应小于,5min,，再次启动应在电动机冷却至常温下。,2,、检查电动机铭牌是否符合图纸要求,3,、检查电动机接线是否正确，螺丝是否松动,4,、检测电动机绝缘电阻，应大于,0.5M,5,、电动机电缆保护管、外壳、电柜都应做电气保护接地,33,电气施工技术,八、低压配电室及电缆沟,1,、门应向外开，门口装防鼠板,2,、电缆沟底应有坡度及集水坑,3,、采光窗和通风百叶窗有防雨、雪、小动物进入室内的措施,4,、电缆两端应留有足够的预留长度,5,、电缆入沟后应松弛成波浪形，不必强行 拉直,6,、高压、低压电缆分开敷设,7,、埋设的基础型钢和柜、屏、台应用镀锌螺栓连接，且放松零件齐全,8,、电缆沟内支架安装牢固，间距均匀，接地可靠,34,电气施工技术,配电室内成排配电柜（,6,米及以上）安装的安全距离应符合以下要求：,固定式柜后无操作时的安全间距,配电柜,前,后,不小于,0.8,米,不小于,0.8,米,不小于,0.8,米,不小于,1.2,米,35,电气施工技术,配电室内成排配电柜（,6,米及以上）安装的安全距离应符合以下要求：,固定式柜后有操作时的安全间距,配电柜,前,后,不小于,0.8,米,不小于,0.8,米,不小于,1.2,米,不小于,1.2,米,36,电气施工技术,配电室内成排配电柜（,6,米及以上）安装的安全距离应符合以下要求：,抽屉式柜后无操作时的安全间距,配电柜,前,后,不小于,0.8,米,不小于,0.8,米,不小于,0.8,米,不小于,1.6,米,37,电气施工技术,配电室内成排配电柜（,6,米及以上）安装的安全距离应符合以下要求：,抽屉式柜后有操作时的安全间距,配电柜,前,后,不小于,0.8,米,不小于,0.8,米,不小于,1.2,米,不小于,1.6,米,38,成排配电柜安装,39,电气施工技术,九、开关、插座、灯具安装,同一建筑工程的照明开关通断方向要保持一致,安装位置要与器具的摆放次序相同。,开关应控制照明器具的相线,，且开关的控制线应采用与相线颜色不同的导线，以便和相线进行区分。,厨房、卫生间应采用防溅型插座，燃气锅炉房等有易燃易爆气体或液体的场所应采用防爆型安全插座，住宅、幼儿园等儿童活动场所距地,1.8,米以下安装的插座要采用安全型插座。,单相三孔插座接线时，面对插座的左孔接零线（,N,）、右孔接相线（,L,）、上孔接地线（,PE,），即左“零”右“相”上“地”。,三相插座的上孔接地线（,PE,），同一场所接线的相序要一致，接地线（,PE,）在插座间不得串联连接。,在木板等易燃材料上安装的开关插座，面板与易燃材料之间必须采取等防火措施。,40,电气施工技术,卫生间,区和,区范围内不得安装开关、插座，,电源插座不应安装在暖气管的上方，与暖气管、燃气管的安全距离不得小于,30cm,，强、弱电插座的间距不得小于,20,Cm,。,危险性较大及特殊危险场所以及灯具安装高度低于,2.4,米时，灯具外壳增设接地线和专用接地螺丝。,白炽灯灯头的中心触点接在相线上，有螺纹的端子接在电源零线上。,吊杆灯具采用钢管作为吊杆的，钢管内径不得小于,10mm,，壁厚不得小于,1.5mm,。,重量大于,3kg,的灯具必须在结构施工时预埋吊钩或螺栓，吊钩或螺栓的直径不得小于灯具挂销的直径，而且最小不得小于,6mm,，并按灯具重量的,2,倍做过载试验。,灯具重量大于,0.5kg,的软线吊灯应采用吊链，软导线要编叉在吊链内，不得使导线受力，吊链要垂直无八字形。,41,成排开关安装,插座与墙、地砖对缝安装,42,大型灯具安装,成排灯具安装,43,电气施工技术,十、电气系统试验与调试,电气设备空载试运行,空载试运行应检查的内容：,1,、电机的旋转方向是否符合要求，有无杂音或异常响声；,2,、电机机身和轴承的温升，其中滑动轴承的温升不应超过,45,0,C,，滚动轴承温升不应超过,60,0,C,；,3,、成套配电柜、台、箱、盘的运行电压、电流是否正常，各种仪表的指示是否正常；,4,、空载试运行时间为,2,小时。,44,电气施工技术,照明通电试运行,1,、照明通电试运行时间：,公共建筑照明系统通电连续试运行时间为,24,小时，住宅照明系统通电连续试运行时间为,8,小时；,2,、试运行状态记录：,每,2,小时记录,1,次运行状态；,3,、所有照明灯具均应开启。,45,电气施工技术,电气绝缘电阻测试,1,、电气绝缘电阻测试的时间：,分两次进行，第一次绝缘电阻测试应在配管及管内穿线分项工程质量验收前进行，第二次绝缘电阻测试应通电试运行前进行；,2,、电气绝缘电阻测试应按系统、分回路进行；,3,、电气线路绝缘电阻值的要求：,导线绝缘电阻值应大于,0.5M,，母线,绝缘电阻值应大于,20M,。,46,电气施工技术,电气接地电阻测试,1,、电气接地电阻的类型,电气接地电阻的类型主要有防雷接地、保护接地、重复接地、综合接地等，设计图纸中各系统接地采用共用接地体的，其接地类型应为综合接地；,2,、电气接地电阻测量点不应少于,3,处，且每点测量最少为,3,次，计算出平均值做为该点的接地电阻值；,3,、电气接地电阻测试要附（电气防雷接地装置隐检与平面示意图）。,47,电气施工技术,十一、施工技术准备,图纸会审时应注意的问题：,1,、审查图纸时，应将系统图和平面图结合起来，审查系统图和平面图是否相符。,2,、图纸审查时，要结合相关专业图纸审查变配电室是否有水暖管道穿越，泵房、机房的配电柜上方是否有管道，配电柜的上层是否为卫生间、盥洗室、水箱间等。,3,、要结合相关专业图纸和施工规范对机房、泵房、天花吊顶、设备管道层等部位的管线标高、走向以及与其他专业管线的安全距离进行审核。,4,、要结合相关专业图纸对机房、泵房、设备管道层等部位的照明灯具、火灾探测器的安装位置进行统筹考虑。,5,、消防系统、防盗系统以及公共照明回路的电源线路上是否安装有漏电开关进行控制。,48,电气施工技术,6,、图纸审查时，要注意卫生间插座的位置是否符合要求，电源插座的位置与暖气、燃气、弱电插座的安全距离是否能满足要求。,7,、结合相关专业图纸，审查各用电设备的配电设施是否配套，配电线路的位置是否与用电设备的位置相符。,8,、电梯的电源柜、控制柜是否安装在独立的电梯机房内，机房内有无与电梯无关的设备和设施，电源柜是否安装在靠近门口的地方。,9,、消防电梯是否采用双路供电，其电源线路是否按要求采用阻燃或耐火型电线、电缆。,10,、顶层楼梯通道等部位的吸顶灯距地的高度是便于安装和维修，地下室、走廊、通道等部位的疏散指示灯、安全出口灯的设置是否满足规范要求，人防层的灯具是否采用吸顶灯等。,49,电气施工技术,十二、施工技术资料,（一）物资资料,1,、关于强制性认证和生产许可证,电线、电缆、母线、成套配电箱（盘、柜）、灯具、开关、插座、风扇等应有“,CCC”,认证；,电线、电缆、成套配电箱（盘、柜）等应有生产许可证。,“,CCC”,认证和生产许可证中所认证产品的规格、名称要与实际施工所使用的产品相符合。,2,、镀锌扁钢、圆钢,镀锌扁钢、圆钢不仅要有镀锌质量证明文件，还应有扁钢和圆钢的原材合格证明,50,电气施工技术,（二）技术交底,1、应进行交底的项目：,施工方案、设计变更、分部分项工程、“,四,新”应用(,新技术、新材料、新工艺和新设备),；,2、技术交底应根据本工程的特点进行，对于重点、难点施工部位或用文字无法表达清楚的做法还应补充细部做法图进行说明。,（三）施工日志,1、施工日志应记录的主要内容：,当天施工的内容：时间、部位、施工内容、负责人；,主要材料、设备进场、报验情况；,当天施工质量验收情况等等；,2、施工日志应随施工进度及时填写，记录的内容要真实，确实反映施工的实际情况。,3、施工日志记录的内容要与施工技术资料的有关内容相符合。,51,电气施工技术,（四）隐检纪录,1,、玻璃幕墙的防雷接地必须做隐检，防雷接地预留点间距有设计要求的按照设计要求执行，无设计要求的，其水平间距不得大于防雷引下线间距，垂直间距不得大于均压环间距。,2,、防雷引下线无论采取焊接连接还是螺纹连接，均要做隐检记录。,3,、接地跨接线采用圆钢与钢筋焊接的，搭接长度应大于最大焊接钢筋直径的,6,倍。,隐检纪录的检查内容和检查结果要填写具体内容，不能只笼统地填写“合格”或“符合要求”。,（五）预检纪录,1,、预检的含义：预检是对施工完成后未被隐蔽的、对下道工序有重要影响的工序进行预先质量控制检查。,52,电气施工技术,（五）预检纪录,2,、电气工程需要做预检的内容主要包括：电源进线位置，明配管，明装线槽、桥架、母线，明装避雷针、避雷带，配电箱、柜的基础型钢，配电箱、柜的位置及安装、灯具、开关、插座的安装位置等等。,（六）施工试验纪录,1,、当设计要求各系统接地共用一组接地装置时，接地电阻值必须按各系统要求的最小值来确定，接地电阻测试纪录中的接地类型应为综合接地。,2,、住宅的通电照明试运行记录时间应为,8,小时，公建的通电照明试运行记录时间应为,24,小时，每,2,小时记录,1,次运行状态。,3,、电气器具通电安全检查应分层按部位对实际安装的电气器具进行全数检查，通电安全检查纪录应按实际数量填写。,4,、容量在,630,安培及以上的导线、母线连接处或开关，应在设计负荷运行情况下进行温度检测，检测工具可采用红外测温仪。,53,电气施工技术,十三、电气专业存在的共性问题,火灾报警回路暗配管的保护层厚度不够,30mm,，明配管没有进行防火处理。,配电室内成排配电柜安装，配电柜长度在,6,米和,6,米以上的没有设置两个通道，安全距离不满足要求。,60W,及以上的白炽灯、卤化灯等照明器具靠近可燃材料装修物安装时，没有采取隔热处理。,低于,2.4,米的照明灯具外壳没有作接地，接地线存在串接现象。,镀锌钢管采用对口焊接或套管熔焊连接，跨接地线没有采用专用接地卡子进行卡接。,金属线槽、桥架全长与接地干线的连接少于两点，应作防火封堵的部位没有按要求进行封堵，连接板位于墙体或楼板中。,在金属线槽上安装灯具时，导线没有按要求敷设于线槽两侧，而是沿线槽底部敷设。,54,电气施工技术,屋面、水泵房等露天和潮湿场所的电气工程配管采用,KBG,薄壁钢管。,电气工程明配管的支架间距不符合要求，尤其是在转弯、终端及同箱、盒的连接处未加支架固定。,配管进接线箱、盒没有按一管一孔进行开孔（开长孔），或采用电、气焊进行开孔，或开孔与配管管径不匹配。,大型花灯的固定及悬吊装置没有按灯具重量的两倍进行承载试验。,55,谢 谢 大 家,56,
