印制电路板图的识图方法和技巧
由于印制电路板图比较“乱”，因此采用下列一些方法和技巧可以提高识图速度。
① 根据一些元器件的外形特征，可以比较方便地找到这些元器件，如集成电路、功率放大管、开关和变压器等。
② 对于集成电路而言，根据集成电路上的型号，可以找到某个具体的集成电路。
尽管元器件的分布和排列没有什么规律可言，但是同一个单元电路中的元器件相对而言是集中在一起的。
③ 一些单元电路比较有特征，根据这些特征可以方便地找到它们。例如，整流电路中的二极管比较多，功率放大管上有散热片．滤波电容的容量最大、体积最大等。
④ 找地线时，电路板上的大面积铜箔线路是地线，一块电路板上的地线处处相连。
另外，有些元器件的金属外壳接地。找地线时，上述任何一处都可以作为地线使用。在有些机器的各块电路板之间，它们的地线也是相连接的，但是当每块电路板之间的接插件没有接通时，各块电路板之间的地线是不通的，这一点在检修时要注意。

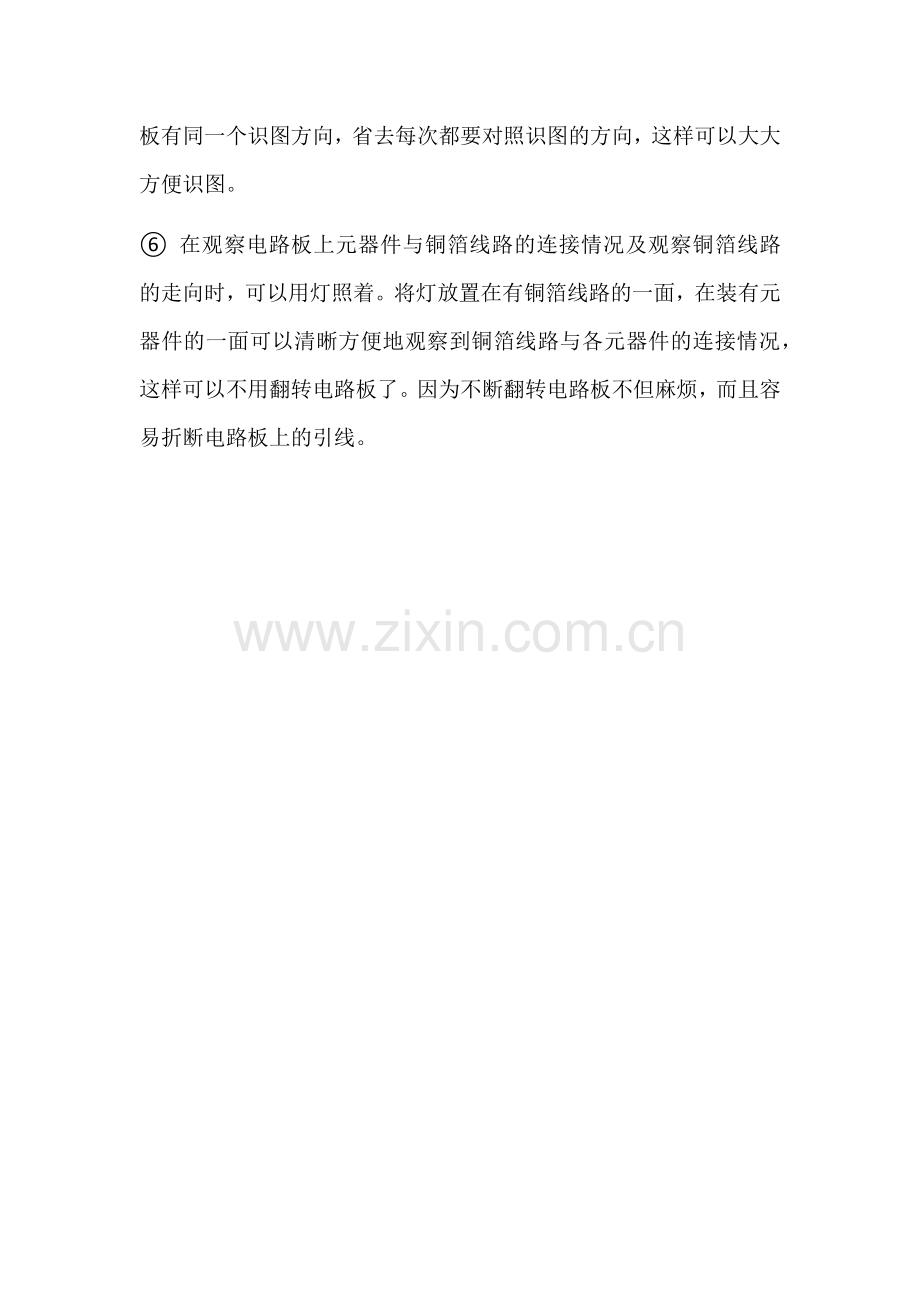

⑤ 在将印制电路板图与实际电路板对照过程中，在印制电路板图和电路板上分别画一致的识图方向，以便拿起印制电路板图就能与电路板有同一个识图方向，省去每次都要对照识图的方向，这样可以大大方便识图。
⑥ 在观察电路板上元器件与铜箔线路的连接情况及观察铜箔线路的走向时，可以用灯照着。将灯放置在有铜箔线路的一面，在装有元器件的一面可以清晰方便地观察到铜箔线路与各元器件的连接情况，这样可以不用翻转电路板了。因为不断翻转电路板不但麻烦，而且容易折断电路板上的引线。
