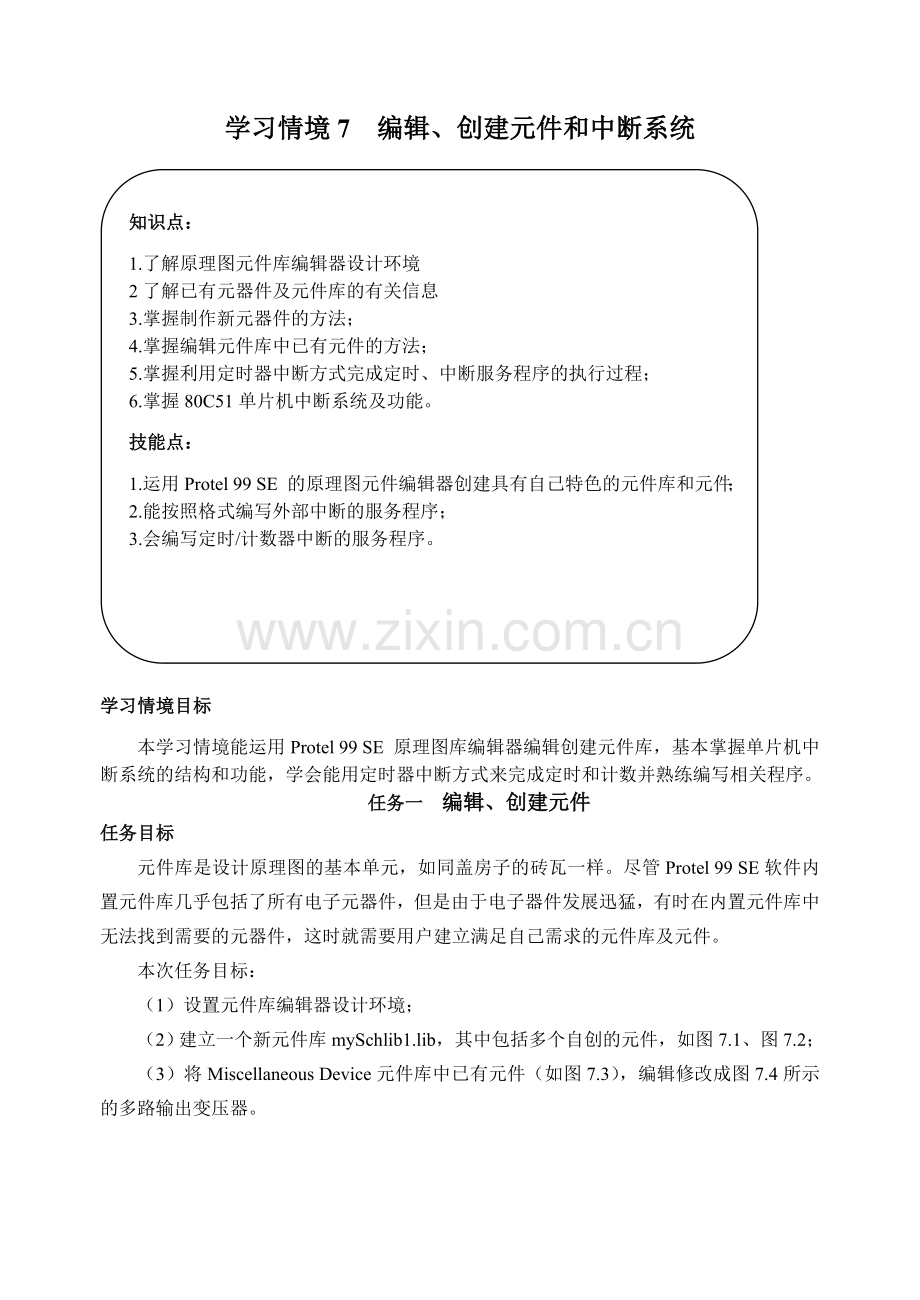

学习情境7 编辑、创建元件和中断系统
知识点：
1.了解原理图元件库编辑器设计环境
2了解已有元器件及元件库的有关信息
3.掌握制作新元器件的方法；
4.掌握编辑元件库中已有元件的方法；
5.掌握利用定时器中断方式完成定时、中断服务程序的执行过程；
6.掌握80C51单片机中断系统及功能。
技能点：
1.运用Protel 99 SE 的原理图元件编辑器创建具有自己特色的元件库和元件；
2.能按照格式编写外部中断的服务程序；
3.会编写定时/计数器中断的服务程序。

学习情境目标
本学习情境能运用Protel 99 SE 原理图库编辑器编辑创建元件库，基本掌握单片机中断系统的结构和功能，学会能用定时器中断方式来完成定时和计数并熟练编写相关程序。
任务一 编辑、创建元件
任务目标
元件库是设计原理图的基本单元，如同盖房子的砖瓦一样。尽管Protel 99 SE软件内置元件库几乎包括了所有电子元器件，但是由于电子器件发展迅猛，有时在内置元件库中无法找到需要的元器件，这时就需要用户建立满足自己需求的元件库及元件。
本次任务目标：
（1）设置元件库编辑器设计环境；
（2）建立一个新元件库mySchlib1.lib，其中包括多个自创的元件，如图7.1、图7.2；
（3）将Miscellaneous Device元件库中已有元件（如图7.3），编辑修改成图7.4所示的多路输出变压器。

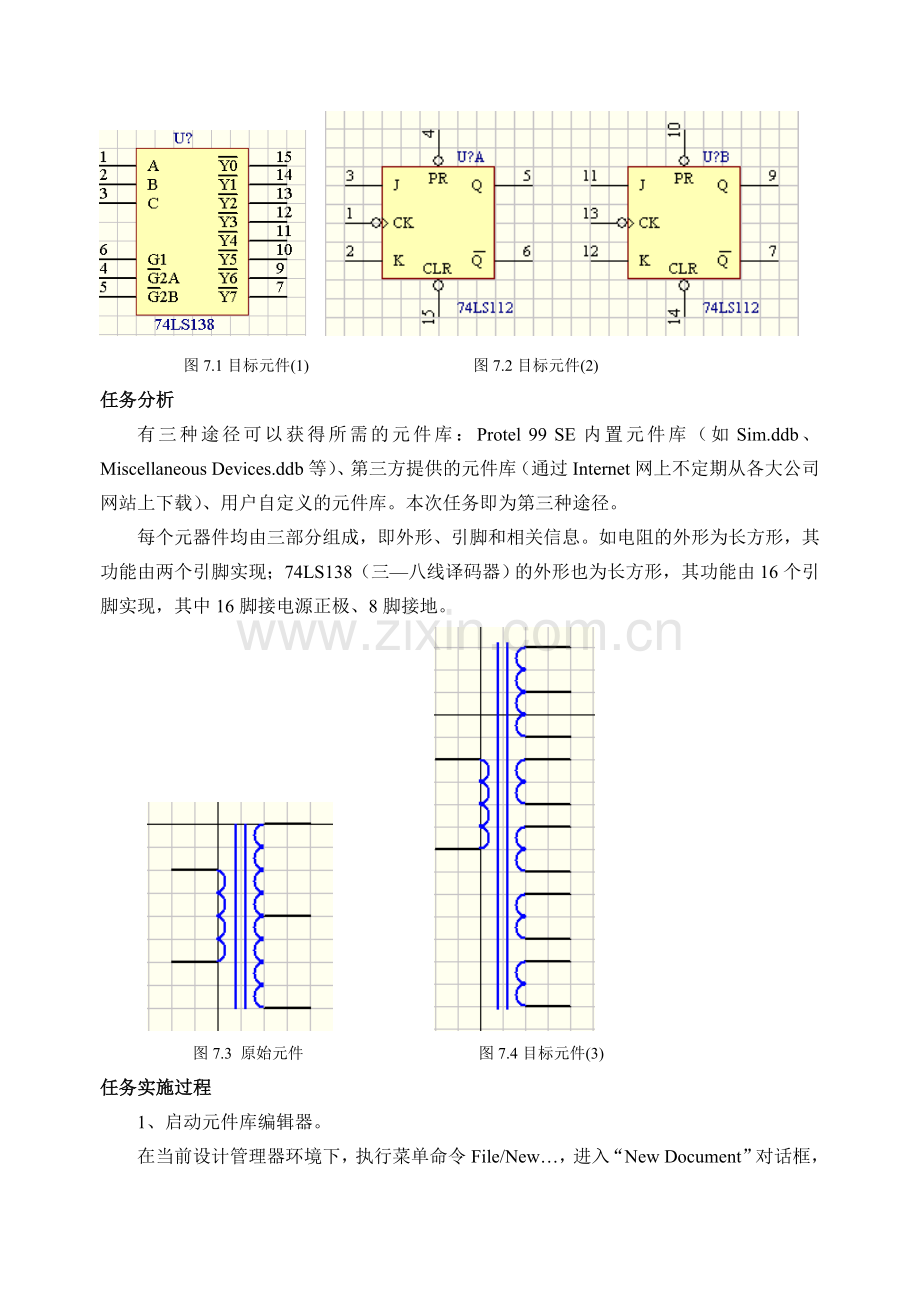

图7.1目标元件(1) 图7.2目标元件(2)
任务分析
有三种途径可以获得所需的元件库：Protel 99 SE内置元件库（如Sim.ddb、Miscellaneous Devices.ddb等）、第三方提供的元件库（通过Internet网上不定期从各大公司网站上下载）、用户自定义的元件库。本次任务即为第三种途径。
每个元器件均由三部分组成，即外形、引脚和相关信息。如电阻的外形为长方形，其功能由两个引脚实现；74LS138（三—八线译码器）的外形也为长方形，其功能由16个引脚实现，其中16脚接电源正极、8脚接地。

图7.3 原始元件 图7.4目标元件(3)
任务实施过程
1、启动元件库编辑器。
在当前设计管理器环境下，执行菜单命令File/New…，进入“New Document”对话框，如图7.5所示。选择原理图元件库编辑器图标，双击该图标或单击OK按钮，系统在当前设计管理器中创建一个新元件库文件，修改文件名为：mySchlib1.lib，然后双击元件库mySchlib1.lib文件图标，进入原理图元件库编辑器工作界面，如图7.6所示 。

图7.5 “New Document”对话框

图7.6 元件库编辑器工作界面
2、元件库编辑器环境设置
（1）编辑区调整。元件库编辑器的编辑区有一个十字坐标轴，将元件编辑区划分为四个象限，即右上角为第一象限，左上角为第二象限，左下角为第三象限，右下角为第四象限。一般元器件的编辑在第四象限进行，将光标对准第四象限，用Page Up键将窗口放大到可以清楚地看到可视栅格。
（2）打开元件库管理器。点击View/Design Manager可打开设计元件库管理器，如图3-7所示。单击图中Browse SchLib标签，可调出元件库管理器，有四个区域：Components（元件）域 、Group（组）域 、Pins（引脚）域 、Mode（模式）域。

图7.7 元件库管理器
Components元件区域：主要功能是查找、选择元件。当打开一个元件库时，元件列表中显示本元件库内所有元件名称。取用某一元件时，只需将光标移动到该元件名称上，单击Place按钮或直接双击该元件名称即取出该元件。
●Mask：设置筛选元件的条件，“*”表示列出库中所有元件，其下方显示库中满足条件的所有元件名称。
●“<<” ：选取元件库中第一个元件。
●“>>”：选取元件库中最后一个元件。
●“>” ：选取当前元件的后一个元件。
●“<” ：选取当前元件的前一个元件。
●Place：将所选择元件放置到电路图中。
●Find：搜索所需元件或元件库。
●Part：用分数来表示内含多功能模块的元件（即复合封装元件），分子为元件当前功能模块号，分母为元件内含功能模块总数。
Group区域：主要功能是添加/删除元件集的元件，可对其进行描述，并可对已用该元件的电路原理图进行刷新。
注意：元件集是指共用元件图形符号的元件，如7400元件集含有74LS00、7400、74ALS00等元件，它们都是非门元件，引脚排列和引脚名都完全一致，它们之间可以相互代替使用。
●Add：添加指定元件到当前元件集中。
●Del：从当前元件集中删除指定元件。
●Description：对当前元件集描述，如默认编号、封装名、所在库等信息。
●Update Schematics：更新电路中有关该元件的信息。
Pins区域：主要功能是显示当前元件的引脚信息，如引脚名称和状态等。
●Sort by Name：指定按名称排列显示。
●Hidden Pins：设置是否在元件符中显示隐含引脚。
Mode 区域：主要功能是指定元件模式， 默认Normal模式。
（3）个性化环境设置。执行菜单命令Options/ Preferences… ，进入图7.8所示对话框，将Pin Number Margin值改为10。

图7.8 参数设置对话框
执行菜单命令Options/Document Options…，调出图7.9所示对话框，设置图纸为A4、水平放置。

图7.9 库编辑器工作参数对话框
3、绘制新元件
（1）绘制74LS138（如图7.1）：
步骤1：绘制元件外框。执行菜单命令Place/Rectangle，或SchLibDrawing Tools中按钮，一个矩形方块跟着鼠标移动，将方块移到第四象限，使其左上角与坐标原点（X：0，Y：0）重合，单击鼠标左键将矩形方块的左上角固定，拖动鼠标确定矩形为60mil×90mil，如图3-10所示。
步骤2：放置引脚。执行菜单命令Place/Pins，或SchLibDrawing Tools上按钮，鼠标带动一端像火柴头的一个引脚移动，放置引脚到适当位置，单击鼠标确定。依次将16个引脚放置完成，如图7.11所示。
注意：放置引脚时可按Space键调整引脚角度，引脚的火柴头必须向外放置。

图7.10绘制元件外框 图7.11 放置引脚
步骤3：修改各引脚属性。对图7.11中引脚0左键双击（或选中引脚后按Tab键），调出其引脚属性对话框，修改各项值如图7.12所示，引脚名（Name）改为A，引脚号（Number）改为1，放置方向改为1800，引脚电气类型（Electrical Type）为Input型，引脚长（Pin Length）改为20，其它引脚修改时参照如下进行。
● 引脚1 Name为A、Orientation为1800、Electrical Type为Input、Pin Length为20。
● 引脚2 Name为B，Orientation为1800、Electrical Type为Input、Pin Length为20。
● 引脚3 Name为C，Orientation为1800、Electrical Type为Input、Pin Length为20。。
● 引脚4 Name为G\2A，Orientation为1800、Electrical Type为IO、Pin Length为20。
● 引脚5 Name为G\2B，Orientation为1800、Electrical Type为IO、Pin Length为20。
● 引脚6 Name为G1，Orientation为1800、Electrical Type为IO、Pin Length为20。
● 引脚7 Name为Y\7\，Orientation为00、Electrical Type为Output、Pin Length为20。
● 引脚8 Name为GND，Orientation为00、Electrical Type为Power、Hidden为√、Pin Length为20。
●引脚9 Name为Y\6\，Orientation为00、Electrical Type为Output、Pin Length为20。
●引脚10 Name为Y\5\，Orientation为00、Electrical Type为Output、Pin Length为20。
●引脚11 Name为Y\4\，Orientation为00、Electrical Type为Output、Pin Length为20。
●引脚12 Name为Y\3\，Orientation为00、Electrical Type为Output、Pin Length为20。
●引脚13 Name为Y\2\，Orientation为00、Electrical Type为Output、Pin Length为20。
●引脚14 Name为Y\1\，Orientation为00、Electrical Type为Output、Pin Length为20。
●引脚15 Name为Y\0\，Orientation为00、Electrical Type为Output、Pin Length为20。
●引脚16 Name为VCC，Orientation为00、Electrical Type为Power、Hidden为√、Pin Length为20。

图7.12设置引脚属性对话框 图7.13 引脚电气类型选择
技巧1：当需要输入字符上带有一横的字符时，可以使用“字符\”来实现。如在引脚名处输入“G\2A” 来实现2A、输入“Y\7\” 来实现等。
技巧2：引脚电气类型（Electrical Type）共有如图7.13所示的八种，读者应结合前面学过的《电路基础》、《模拟电路》、《数字电路》等课程知识来选取每个引脚的电气类型：输入型Input、输入输出型IO、 输出型Output、开路集电极型OpenCollector、无源型Passive、高阻型HiZ、发射极型Emitter、电源型Power。
步骤4：给元件命名。执行菜单命令Tools/Rename Component…，调出元件更名对话框如图7.14所示。填写“74LS138”后，点击OK即可。
步骤5：填写元件相关信息描述。执行菜单命令Tools/Description…，调出元件描述对话框如图7.15所示。填写默认编号（Default Designator）为“U？”、默认封装1（Footprint 1）为“DIP16”后，点击OK即可。
至此，mySchlib1.lib库中已有第一个元器件74LS138。

图7.14 给新元件命名

图7.15 填写元件相关描述
（2）绘制多功能模块元件74LS112（如图7.2）。
步骤1： 执行菜单命令Tools/New Component，调出图7.14的新元件名填写对话框，输入元件名为74LS112，点击OK关闭对话框。
步骤2：绘制外框、放置引脚。同绘制74LS138的外框方法一样，在打开的空白图纸的第四象限绘制出一个60mil×60mil的矩形，并放置引脚，如图7.16所示。
步骤3：修改各引脚属性。依次双击各个引脚（或选中引脚后按Tab键），调出其引脚属性对话框修改各项值，如图7.17是第一个引脚修改的对话框。第一个功能模块绘制完后如图7.18所示。

图7.16 绘制外框、放置引脚 图7.18 第一个功能模块绘制完成
步骤4：产生元件第二个功能模块。执行菜单命令Tools/New Part，元件库管理器的上半部分变为如图7.19所示，同时编辑区打开一张新空白图纸，用于绘制元件的第二模块，Part区域已经变为2/2。
步骤5：回到已画好的第一功能模块，单击主工具栏中按钮，将已绘制好的第一功能模块（图7.18）全部选定，执行Edit/Copy命令，选择左上脚为参考点，复制第一功能模块。
步骤6：执行Edit/Paste命令，将复制内容粘贴到Part值为2/2（即第二功能模块）的元件库编辑图纸中，修改第二功能模块的引脚属性，如图7.20所示。
步骤7：隐藏电源正、负引脚。将第一模块、第二模块中的VCC、GND属性对话框调出，在其Hidden项后打上√即可。
步骤8：填写元件相关描述。执行菜单命令Tools/Description…，填写默认编号为“U？”、默认封装1为“DIP16”。至此，mySchlib1.lib库中又有一个新元器件74LS112制作完成。
4、编辑已有元件库中元件
（1）执行菜单命令Tools/New Component，调出7.15所示的新元件名填写对话框，输入元件名为“多路输出变压器”，点击OK关闭对话框。
（2）打开软件自带元件库。执行菜单命令Files/Open…，在路径C:\Program Files\Design Explorer 99 SE\Library\Sch中找到Miscellaneous Devices.lib元件库，并双击其名打开该库，找到需要修改的元器件TRANS5，如图7.3所示，将其复制到上述（1）中的“多路输出变压器”元件的图纸中。
（3）去掉图7.9中Snap的√，将变压器磁棒加长，利用复制、剪切、粘贴、移动等功能，将图7.3修改为图7.21。

图7.17 修改各个引脚属性 图7.19 元件库管理器的上半部分

图7.20 第二功能模块 图7.21 绘制好的多路输出变压器
（4）重新加上图7.9中Snap的√，利用功能按照图7.4所示添加其它引脚，修改相关引脚属性：所有引脚名、引脚号码不显示，其电气类型均为Output，Pin Length均为20。
（5）填写元件相关描述。执行菜单命令Tools/Description…，填写默认编号为“T？”。
最后自创元件库mySchlib1.lib中包含了三个元器件，如图7.22所示。

图7.22 元件库mySchlib1.lib中包含三个元器件

图7.23 添加自创元件库mySchlib1.lib
5、保存及调用自创元件库
（1）执行菜单命令File/Save，保存自创元件库myschlib1.lib文件，注意保存的路径及文件名，本例为D:\电信05308王芳\Mydesign2.ddb。
（2）回到原理图编辑环境，执行菜单命令Design/Add/Remove Library，添加自创的元件库mySchlib1.lib所在数据库MyDesign2.ddb，如图7.23所示。
(3) 和其它元件库一样使用自创元件库mySchlib1.lib及其库中元件，如图7.24所示。

图7.24 调用自创元件库mySchlib1.lib中元件
实训练习
[实训题1] 在继电器控制系统中，经常需要实训图7.1所示的14个元件，试建立元件库ZJ1.lib，并画出这些元件。

实训图7.1
[实训题2] 用实训题1中元件画实训图7.2所示继电器控制电路图。

实训图7.2
[实训题3] 试建立元件库ZJ2.lib，其中包含以下四个元件：D（如实训图7.3）、74183B（元件外形尺寸为100mil×60mil，引脚长为30mil，A、B、Cn为输入引脚，S、Cn+1为输出引脚，如实训图7.4）、7406（有六个功能模块，如实训图7.5）、54ALS520（如实训图7.6）。

实训图7.3 实训图7.4

实训图7.5

实训图7.6
任务二 监控彩灯
任务目标
用按键（采用外部中断方式）控制彩灯的运行。通过按动按键，彩灯在三种闪亮方式（左移、右移和自定义花样）之间切换。通过用外部中断的方式对彩灯控制的实现，学会使用单片机的外部中断实现各种控制功能，逐步掌握中断相关知识和技能。电路如图6.16所示。
任务描述
一旦按下P3.2所接按键后，P3.2口线上会出现这样两个变化，第一，口线上出现由高到低的变化，即出现下降沿。第二，P3.2按住后口线保持低电平直到松开键为止。由按键控制彩灯分别按三种规律变化。
任务程序分析
监控彩灯是用按键控制彩灯的显示规律的变化。对按键的处理有两种方式，一种方法是不断查询按键，有按键按下时就进行消去抖动处理，判断是否有按键按下，这种方法在按键查询期间单片机不能做任何其它操作。第二种方法是每隔一段时间，抽样检测一次，对按键进行判别处理，对于时间较短的脉冲输入方式可能无效，会造成漏检。为解决这两种方法的缺陷，常采用单片机的外部中断方式实现对中断的处理。
采用中断函数控制彩灯的显示，中断函数与主程序之间的运行，相当于两个程序并行运行，具体的实现方法和实现程序也是多种多样的，如图7.25所示的框图就是其中的一种方法。

图7.25 键控彩灯程序框图
a) 主程序运行框图 b) 中断函数程序框图
源程序
#include “reg51.h”
#define uchar unsigned char
uchar flag;
uchar light,assum;
void delay05s(void) //延时0.5s
{
unsigned char i,j,k;
for(i=5;i>0;i--)
for(j=200;j>0;j--)
for(k=250;k>0;k--);
}
void delay10ms(void) //延时10ms
{ unsigned char i,k;
for(i=20;i>0;i--)
for(k=250;k>0;k--);
}
void left() //左移显示
{ light=light<<1;
if(light==0) light=0x01;
P1=~light;
}
void right() //右移显示
{ light=light>>1;
if(light==0) light=0x80;
P1=~light;
}
void assume()
{ /*定义花样显示*/
uchar code dispcode[8]={0x7e,0xbd,0xe7,0xdb,0x7e,0xff};
if(assum==7) assum=0; //指向下一个花样数据
else assum++;
P1=dispcode[assum]; //输出花样数据
}
void main()
{ IT0=1; //外部中断0设置为下降沿触发
EX0=1; //允许外部中断0产生中断
EA=1; //中断总允许位设置，允许各中断申请
flag=1;
light=0x01;
assum=0;
while(1)
{ switch(flag)
{ case 1:left();break;
case 2:right();break;
case 3:assume();break;
}
delay05s();
}
}
void int_0() interrupt 0
{ delay10ms();
if(INT0==0)
{ flag++;
if(flag>3) flag=1;
}
}
任务实施
1.利用proteus仿真软件绘制电路原理图
2. C51程序的编译
按照情景一Keil C51编译软件的操作步骤对源程序进行编译和调试。
3.执行程序观察效果
将编译成功后的.HEX文件加载到CPU执行程序并按动按钮观察效果。
任务三 输出100Hz的方波

图7.26 100Hz的方波
任务目标
使用AT89C51单片机，利用定时中断实现从P2.0输出100Hz的方波。
通过本任务学会利用单片机输出指定周期的脉冲。单片机输出的不同频率的方波，既可以作为其它电路的信号源，也可直接趋动音响，发出对应的声音，作为报警器、简易音乐等信号的提供者。电路如图7.26所示。
任务程序分析
从P2.0输出100Hz的方波，实际上就是要求从P2.0输出周期为5ms的方波。就是在单片机中实现5ms的定时，每次定时时间到时，将P2.0电平改变就可以了。一个引脚电平的改变，使用取反指令就可以完成，具体的指令如“P2.0=~P2.0；”。
使用单片机内部的定时/计数器进行5ms的定时，需要对定时/计数器进行初始化。启动定时器之后，计数器自动计数，达到5ms后，计数器出现计数溢出，产生中断，进行中断服务程序。
采用定时中断时，单片机可以执行正常的程序，由硬件进行定时，只有当定时时间到时，才中断正在执行的主程序，转去执行中断服务程序，中断服务程序执行完成后，自动回到主程序的中断点继续执行被中断的程序。相对于指令延时的定时方式，采用中断可以极大地提高单片机的利用率。
源程序
#include "reg51.h"
#define uchar unsigned char
sbit clk=P2^0; //定义输出引脚
void main()
{ TMOD=0x01; //设置定时器T0工作于方式1
TH0=(65536-500)/256; //高8位的初始值
TL0=(65536-5000)%256; //低8位的初始值
ET0=1; //允许定时器0产生中断
EA=1;
TR0=1; //开始计数
while(1)
{ ;
}
}
void time0() interrupt 1
{ TH0=(65536-5000)/256; //重装初始值
TL0=(65536-5000)%256;
clk=~clk;
}
任务实施
1.利用proteus仿真软件绘制电路原理图
绘制原理图时的添加虚拟示波器。
2. C51程序的编译
按照情景一Keil C51编译软件的操作步骤对源程序进行编译和调试。
3.执行程序观察效果
将编译成功后的.HEX文件加载到CPU执行程序观察示波器输出的波形图。
相关知识
1. 80C51中断系统概述
计算机工作过程中，由于系统内、外某种原因而发生的随机事件，计算机必须尽快中止正在运行的原程序，转向相应的处理程序为其服务，待处理完毕，再返回去执行被中止的原程序，这个过程就是中断。引起中断的原因或设备称为中断源。一个计算机系统的中断源会有多个，用来管理这些中断的逻辑称为中断系统。
采用中断的优点有：
（1）分时操作
中断解决了快速的CPU与慢速外设、定时/计数器及串行口之间的“定时”矛盾。例如：在CPU启动定时器之后，就可以继续执行主程序，同时定时器也在工作。当定时器溢出便向CPU发中断请求，CPU响应中断（中止正在运行的主程序）转去执行定时器服务程序，中断服务结束后，又返回主程序继续运行，这样CPU可以命令定时器、串行口以及外设同时工作，使CPU高效而有秩序地工作。
（2）定时处理
中断系统使CPU能及时处理实时控制中许多随机参数和信息。实时控制现场的各种随机信号在任一时刻均可向CPU发出中断请求，要求CPU给予服务，有了中断系统便可及时地处理这些瞬间变化的现场信息，使CPU具有随机应变的能力。
（3）故障处理
中断系统还可以使CPU处理系统中出现的故障。例如：电源的突变、运算溢出、通信出错等。有了中断系统，计算机都可自动解决，不必人工干预或停机，提高了系统的可靠性。
由此可见，良好的中断系统，不仅可扩大其应用范围，也是鉴别计算机性能的重要标志。
2.80C51中断系统的总体结构
80C51中断系统的总体结构如图7.27所示：

图7.27 80C51中断系统内部结构示意图
3.中断的一般功能
（1）中断的屏蔽与开放
也称为关中断和开中断，这是CPU能否接收中断请求的关键。只有在开中断的情况下，CPU才能响应中断源的中断请求。中断的关闭或开放可由指令控制。
（2）中断响应

图7.28 中断响应过程流程图
在开中断的情况下，若有中断请求信号，CPU便可从主程序转去执行中断服务子程序，以进行中断服务，同时也像转子程序一样保护主程序的断点地址，使断点地址自动入栈，以便执行完中断服务程序后可以返回主程序继续执行。中断系统要能确定各个中断源的中断服务子程序的入口地址，如图7.28所示。
（3）中断排队
在中断开放的情况下，如果有几个中断同时发生，究竟首先响应哪一个中断，这就有一个中断优先级排排队问题。计算机应该根据中断源的优先级首先响应优先级较高的中断请求。这也是中断系统管理的任务之一。
（4）中断嵌套
当CPU在执行某一个中断处理程序时，若有一优先级更高的中断源请求服务，这CPU应该能挂起正在运行的低优先级中断处理程序，响应这个高优先级中断。在高优先级中断处理完后能返回低优先级中断，继续执行原来的中断处理程序，这个过程就是中断嵌套，如图7.29所示。

图7.29中断嵌套流程图
4. 中断源和中断标志
1）中断源
80C51单片机设置了5个中断（52系列有6个），外部有2个中断请求输入：（P3.2）、（P3.3）；内部有3个中断请求：定时/计数器T0、T1和片内串行口。当系统产生中断时，5个中断请求标志分别由特殊功能寄存器TCON和SCON的相应位来锁存。
2）中断标志
有关TCON的每一位在情境6中已介绍。
下面介绍串行口控制寄存器SCON（存放串行口中断标志）
SCON为串行口控制寄存器，当串行口发生中断请求时，其低两位锁存串行口的发送中断和接受中断，其格式如下：

TI
RI
TI：串行口发送中断标志
当CPU向串行口的发送数据缓冲器SBUF写入一个数据时，发送器就开始发送，当发送完一帧数据后，由硬件置“1”TI，表示串行口正在向CPU请求中断。值得注意的是当CPU响应中断，转向串行口中断服务时，硬件不能自动清“0”TI标志，而必须在中断服务程序中由指令清“0”。
RI：串行口接收中断标志。
若串行口接收器允许接收，当接收器接收到一帧数据后，RI置“1”，表示串行口接收器正在向CPU请求中断，同样RI必须在用户中断服务程序中由指令清“0”。
80C51复位后，SCON被清除。
5.中断允许寄存器IE和中断优先级寄存器IP
如前所述，通过对触发方式选择位IT0、IT1的编程，可以选择外部中断输入信号、的触发方式是低电平有效还是边沿触发有效。那么也可以通过对特殊功能寄存器IE的编程，以选择哪几个中断是被禁止的或允许的；而这些被允许的中断又可以通过对中断优先级寄存器IP的编程以定义为高优先级或低优先级。这样便可以通过有关的控制寄存器的有关位，加强对中断的合理控制，使系统高效而有秩序地工作。
下面分别对IE和IP作具体介绍。
1）中断允许寄存器IE（存放中断允许字）
EA
/
/
ES
ET1
EX1
ET0
EX0
EA：CPU中断允许位。EA=1，CPU开中断；EA=0，CPU禁止所有中断。
ES：串行口中断允许位。ES=1，开放串行口中断；ES=0，禁止串行口中断。
ET1：定时/计数器T1溢出中断允许位。ET1=1，开T1中断；ET1=0，禁止T1中断。
EX1：外部中断INT1允许位。EX1=1，开中断；EX1=0，禁止中断。
ET0：定时/计数器T0溢出中断允许位。ET0=1，开T0中断；ET0=0，禁止T0中断。
EX0：外部中断允许位。EX0=1，开中断；EX0=0，禁止中断。
80C51复位时，IE被清除，与对中断进行管理必须对IE编程，这样用户稳操开中断或关中断的控制权。
2）中断优先级寄存器IP（存放中断优先字）
MCS-51的中断分两个优先级，对于每一个中断源都可通过对IP编程以定义为高优先级或低优先级中断，以便实现二级中断嵌套。IP的各位定义如下：
/
/
/
PS
PT1
PX1
PT0
PX0
PT2：定时/计数器T2优先级设定位。PT2=1，T2设定为高优先级；PT2=0，T2设定为低优先级。
PS：串行口优先级设定位。PS=1，串行口设定为高优先级；PS=0，穿行口设定为低优先级。
PT1：定时/计数器T1优先级设定位。PT1=1，T1设定为高优先级；PT1=0，T1设定为低优先级。
PX1：外部中断优先级设定位。PX1=1，设定为高优先级；PX1=0，设定为低优先级
PT0：定时/计数器T0优先级设定位。PT0=1，T0设定为高优先级；PT0=0，T0设定为低优先级。
PX0：外部中断优先级设定位。PX0=1，设定为高优先级；PX0=0，设定为低优先级。
80C51复位后，IP被清除，即中断源均定义为低优先级中断。与确定各中断的优先级，必须由用户对IP编程，这样，中断优先级的设置权就交给了用户。若要改变各中断源在系统中的优先级，则可随时由指令来修改IP内容。
3）中断优先级结构
对IP寄存器的编程可把5个中断规定为高低优先级，它们遵循两个基本规则：
①一个正在执行的低级中断服务程序，能被高优先级中断请求所中断，但不能被同优先级中断请求所中断。
②一个正在执行的高优先级中断服务程序，不能被任何中断请求所中断。返回主程序后要再执行一条指令才能响应新的中断请求。
为了实现这两个规则，中断系统内部设置了两个不可寻址的“优先级状态”触发器。当其中一个状态为“1”时，表示正在执行高优先级中断服务，它禁止所有其它中断，只有在高级中断服务返回（执行RETI指令）时，被清“0”，表示可响应其他中断。当另一个状态为“1”时，表示正在执行低优先级中断服务程序，它屏蔽其它同级中断请求，但不能屏蔽高由优先级请求。在中断服务返回时（执行RETI指令）时，被清“0”。
80C51有5个中断源，但只有两个优先级，必然会有几个中断请求源处于同样的优先级。当CPU同时收到几个同优先级中断请求，80C51内部有一个硬件查询逻辑，它的查询顺序是：

CPU将根据查询顺序来响应这些中断请求。
6.中断响应过程
80C51单片机CPU在每一个机器周期顺序查询每一个中断源，在机器周期的S5P2状态采样并按优先级处理所有被激活的中断请求，若没有被下述条件所阻止，将在下一个机器周期的S1状态响应最高级中断请求。
（1）CPU正在处理同级或高优先级中断；
（2）现行的机器周期不是所执行指令的最后一个机器周期；
（3）正在执行的指令是RETI或者访问IE或IP（即在CPU执行RETI或访问IE、IP的指令后，至少需要再执行一条指令才会响应新的中断请求）
若存在上述任一种情况，中断将暂时受阻，若不存在上述情况，将在紧跟的下一个机器周期执行这个中断。
CPU响应中断时，首先要完成这样几件工作：其一先置位相应的“优先级状态”触发器（该触发器指出CPU当前处理的中断优先级别），以阻断同级或低级中断请求；其二，自动清除相应的中断标志（TI或RI除外）；其三，自动保护断点，将现行程序计数器PC内容压入堆栈，并根据中断源把相应的矢量单元地址装入PC中。这些矢量地址是：
中断源 矢量地址
外部中断 0003H
定时/计数器T0溢出 000BH
外部中断 0013H
定时/计数器T1溢出 001BH
串行口 0023H
7.中断程序的编制
1）首先必须对中断系统进行初始化，包括：
l 开中断，即设定IE寄存器。
如任务中： ET0=1; //允许定时器0产生中断
EA=1; //开总中断
l 设定中断优先级，即设置IP寄存器。
l 如果是外部中断，还必须设定中断响应方式，即设定IT0、IT1位。
如任务中IT0=1; //外部中断0设置为下降沿触发
l 如果是计数、定时中断必须先设定定时、计数的初始值。
如任务中：TH0=(65536-500)/256; //高8位的初始值
TL0=(65536-5000)%256; //低8位的初始值
l 初始化结束后，对于定时、计数器而言，还应该记得启动定时或计数，即设定TR0、TR1位。串口接收中断，要记得允许接收位REN应该设置。
如任务中：TR0=1
2）中断初始化结束后，就可以编制主程序的其它部分及中断服务程序，编制中断服务程序时注意C51中的中断服务程序的格式：
函数类型 函数名（参数） interrupt 中断号 [using 寄存器组号]
其中，函数类型和参数都取为void。
实战训练
1.利用P3.3上的按键实现外部中断1，完成任务2的功能。
2.利用定时器T1定时10ms，采用定时中断方式控制P2.0引脚输出50Hz方波，编写程序实现。
3.利用T0或T1定时0.5s延时，采用定时中断方式控制控制P1口8个灯同时亮或暗。
