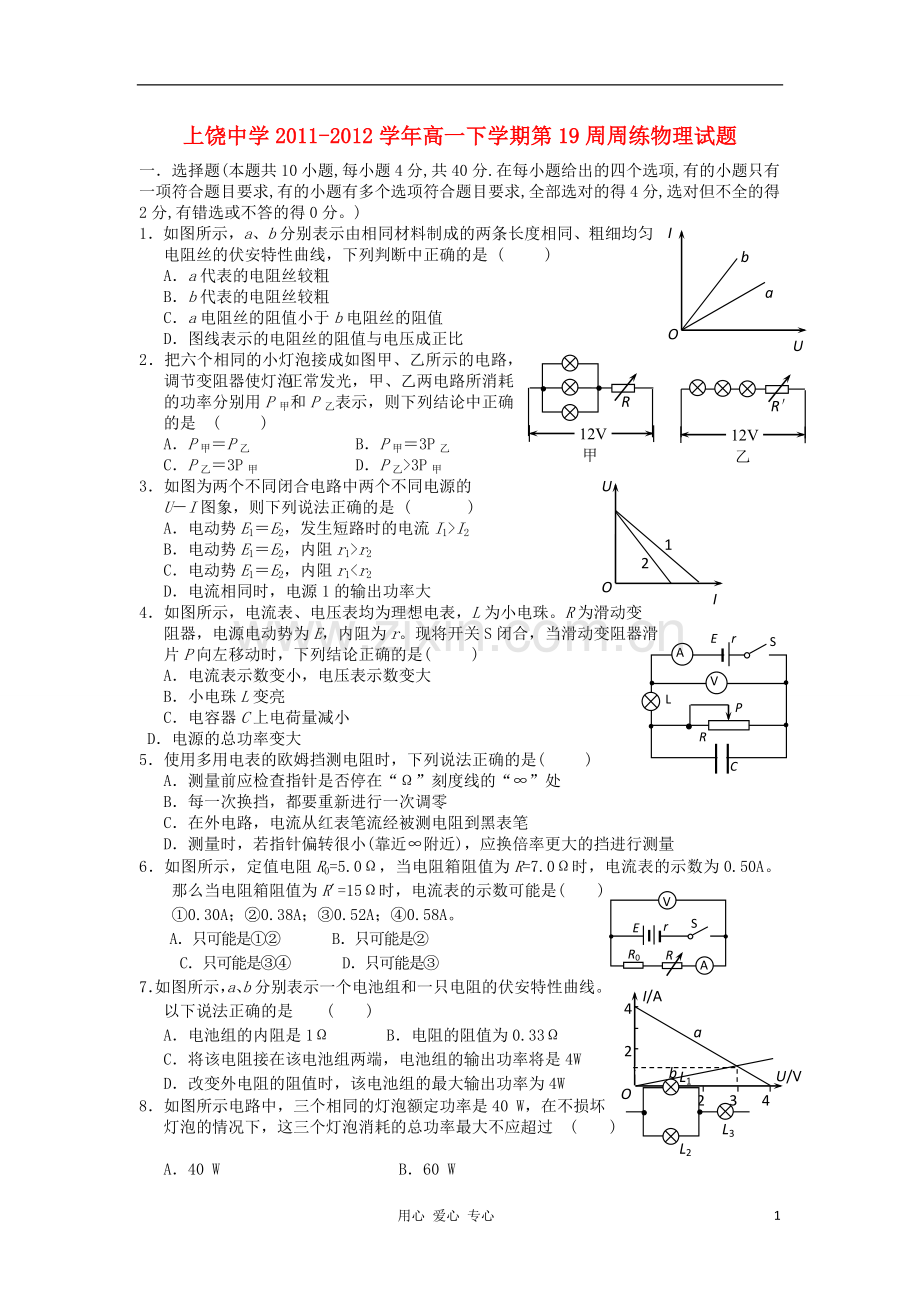

上饶中学2011-2012学年高一下学期第19周周练物理试题 一.选择题(本题共10小题,每小题4分,共40分.在每小题给出的四个选项,有的小题只有一项符合题目要求,有的小题有多个选项符合题目要求,全部选对的得4分,选对但不全的得2分,有错选或不答的得0分。) I U a b O 1.如图所示,a、b分别表示由相同材料制成的两条长度相同、粗细均匀电阻丝的伏安特性曲线,下列判断中正确的是 (  ) A.a代表的电阻丝较粗 B.b代表的电阻丝较粗 C.a电阻丝的阻值小于b电阻丝的阻值 D.图线表示的电阻丝的阻值与电压成正比 12V R 甲 12V R′ 乙 2.把六个相同的小灯泡接成如图甲、乙所示的电路,调节变阻器使灯泡正常发光,甲、乙两电路所消耗的功率分别用P甲和P乙表示,则下列结论中正确的是 (   ) A.P甲=P乙 B.P甲=3P乙 C.P乙=3P甲 D.P乙>3P甲 U I 2 1 O 3.如图为两个不同闭合电路中两个不同电源的 U-I图象,则下列说法正确的是 (    ) A.电动势E1=E2,发生短路时的电流I1>I2 B.电动势E1=E2,内阻r1>r2 C.电动势E1=E2,内阻r1<r2 D.电流相同时,电源1的输出功率大 A C P S V E r R L 4.如图所示,电流表、电压表均为理想电表,L为小电珠。R为滑动变 阻器,电源电动势为E,内阻为r。现将开关S闭合,当滑动变阻器滑 片P向左移动时,下列结论正确的是(   ) A.电流表示数变小,电压表示数变大 B.小电珠L变亮 C.电容器C上电荷量减小 www.k@s@5@ 高#考#资#D.电源的总功率变大 5.使用多用电表的欧姆挡测电阻时,下列说法正确的是(  ) A.测量前应检查指针是否停在“Ω”刻度线的“∞”处 B.每一次换挡,都要重新进行一次调零 C.在外电路,电流从红表笔流经被测电阻到黑表笔 D.测量时,若指针偏转很小(靠近∞附近),应换倍率更大的挡进行测量 A V E r S R0 R 6.如图所示,定值电阻R0=5.0Ω,当电阻箱阻值为R=7.0Ω时,电流表的示数为0.50A。那么当电阻箱阻值为R´=15Ω时,电流表的示数可能是( ) ①0.30A;②0.38A;③0.52A;④0.58A。 A.只可能是①② B.只可能是② U/V I/A 4 2 O 1 2 3 4 a b C.只可能是③④ D.只可能是③ 7.如图所示,a、b分别表示一个电池组和一只电阻的伏安特性曲线。以下说法正确的是 ( ) A.电池组的内阻是1Ω B.电阻的阻值为0.33Ω C.将该电阻接在该电池组两端,电池组的输出功率将是4W D.改变外电阻的阻值时,该电池组的最大输出功率为4W L3 L2 L1 8.如图所示电路中,三个相同的灯泡额定功率是40 W,在不损坏 灯泡的情况下,这三个灯泡消耗的总功率最大不应超过 ( ) A.40 W B.60 W C.80 W D.120 W E r R1 P R2 9.如图所示的电路中,水平放置的平行板电容器中有一个带电液滴正 好处于静止状态,现将滑动变阻器的滑片P向左移动,则( ) A.电容器中的电场强度将增大 B.电容器上的电荷量将减少 C.电容器的电容将减小 D.液滴将向上运动 10、如图,当滑动变阻器的滑片P向上端移动时,则电表示数的变化情况是( ) A. V1减小,V2 增大,A增大 B.V1增大,V2减小,A增大 C.V1增大,V2增大,A减小 D.V1减小,V2减小,A减小 题号 1 2 3 4 5 6 7 8 9 10 答案 二、填空题(每空2分,共18分) 11.一只量程为15V的电压表,串联一个3kΩ的电阻后,再去测量实际电压为15V的路端电压时,电压表示数为12V,那么这只电压表的内阻是   kΩ。用这串联着3kΩ电阻的电压表测量某段电路两端电压时,如果电压表的示数为4V,则这段电路的电压实际为________V。 12.在“描绘小电珠的伏安特性曲线”的实验中备有下列器材: A.小灯泡(3.8 V,1.5 W) B.直流电源(电动势4.5 V,内阻约0.4 Ω) C.电流表(量程0~500 mA,内阻约0.5 Ω) D.电压表(量程0~5 V,内阻约5000 Ω) www.k@s@5@ 高#考#资#源#网 E.滑动变阻器R1(0~5 Ω,额定电流2 A) F.滑动变阻器R2(0~50 Ω,额定电流1 A) G.开关一个,导线若干 如果既要满足测量要求,又要使测量误差较小,应选择如图所示的四个电路中的________,应选用的滑动变阻器是_______。 13.欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻,要求测量结果尽量准确,现备有以下器材: A.电池组(3 V,内阻1Ω) B.电流表(0~3 A,内阻0.0125Ω) C.电流表(0~0.6 A,内阻0.125Ω) D.电压表(0~3 V,内阻3 kΩ) E.电压表(0~15 V,内阻15 kΩ) F.滑动变阻器(0~20Ω,额定电流1 A) G.滑动变阻器(0~2 000Ω,额定电流0.3 A) H.开关、导线 (1)上述器材中应选用的是 ;(填写各器材的字母代号) (2)实验电路应采用电流表 接法;(填“内”或“外”) (3)设实验中,电流表、电压表的某组示数如下图所示,图示中I= A,U= V。 (4)为使通过待测金属导线的电流能在0~0.5 A范围内改变,请按要求画出测量待测金属导线的电阻Rx的原理电路图,然后根据你设计的原理电路将下图中给定的器材连成实验电路。 3 – V 15 0.6 – A 3.0 x 3 A 0 0.2 0.4 0.6 2 1 0 15 V 0 1 2 3 10 5 0 三、计算题(4小题,共42分。要求写出必要的文字说明,方程式和重要的演算步骤,只写出最后答案而未写出演算过程的不能得分,有数值计算的题,答案必须写出数值和单位。 14.如图所示的电路中,R1=9Ω,R2=30Ω,S闭合时,电压表V的示数为11.4V,电流表A的示数为0.2A,S断开时,电流表A的示数为0.3A,求: (1)电阻R3的值; (2)电源电动势E和内阻r的值。 15.如图所示,电源电动势E=10V,内阻r=1Ω,电容器的电容C=40μF,电阻R1=R2=4Ω,R3=5Ω。接通电键S,待电路稳定后,求: (1)理想电压表V的读数; (2)电容器的带电量。 16.如图所示,电阻R1=8Ω,电动机绕组电阻R0=2Ω,当开关S断开时,电阻R1消耗的电功率是2.88 W;当开关S闭合时,电阻R1消耗的电功率是2 W。若电源的电动势为6V,求开关S闭合时,电动机输出的机械功率。 17.如右图所示的电路中,两平行金属板A、B水平放置,两板间的距离d=40 cm.电源电动势E=24V,内电阻r=1Ω,电阻R=15Ω。闭合开关S,待电路稳定后,将一带正电的小球从B板小孔以初速度v0=4 m/s竖直向上射入板间。若小球带电荷量为q=1×10-2 C,质量为m=2×10-2 kg,不考虑空气阻力。那么,滑动变阻器接入电路的阻值为多大时,小球恰能到达A板?此时电源的输出功率是多大?(取g=10 m/s2) R S P E r A B v0 恒定电流单元测试答案 题号 1 2 3 4 5 6 7 8 9 10 答案 B B ACD A ABD B AD B B C 11. 4∶1;1∶4 12. 12;5 13. 丙 R1(或E) 14. (1)A、C、D、F、H (2)外 (3)0.48 2.20 3 – V 15 0.6 – A 3.0 x R1 V2 E S A Rx (4)见右图 16. 解:(1)电路稳定后,电容器和电压表所在支路可认为是断路,可得R2上无电流通过,R2两端电势相等,其等效电路如图所示 根据闭合电路欧姆定律,得电路的电流 电压表的读数 (2)电容器两端电压为 电容器的带电量 6 用心 爱心 专心
