盖挖逆作法的施工.ppt

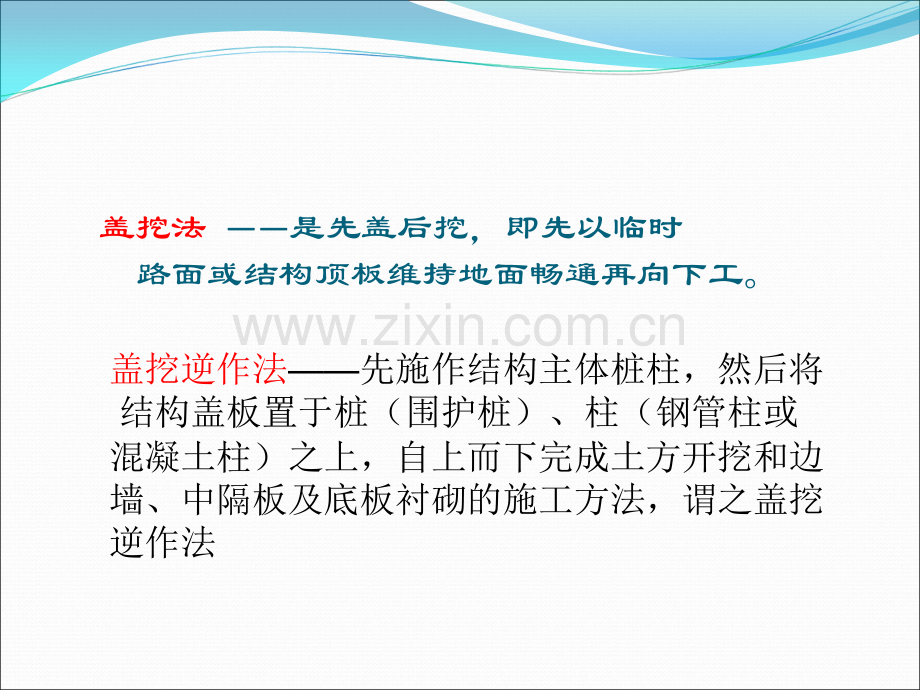

盖挖逆作法的施工盖挖法 是先盖后挖，即先以临时 路面或结构顶板维持地面畅通再向下工。盖挖逆作法先施作结构主体桩柱，然后将 结构盖板置于桩（围护桩）、柱（钢管柱或混凝土柱）之上，自上而下完成土方开挖和边墙、中隔板及底板衬砌的施工方法，谓之盖挖逆作法 盖挖逆作法的施工特点 快速覆盖，缩短中断交通的时间；快速覆盖，缩短中断交通的时间；自上而下由顶板、中隔板及水平支撑，刚度大，在自上而下由顶板、中隔板及水平支撑，刚度大，在一个相对安全环境里作业；一个相对安全环境里作业；占地少，回填量小；可分层施工，也可分左右两幅占地少，回填量小；可分层施工，也可分左右两幅施工，交通道改灵活；施工，交通道改灵活；不受季节影响，无冬施要求，低噪音，少扰民；不受季节影响，无冬施要求，低噪音，少扰民；设备简单，不需大型设备，操作空间大，操作环境设备简单，不需大型设备，操作空间大，操作环境相对好。相对好。盖挖逆作法施工过程盖挖逆作法施工过程1.边桩施工边桩施工2.破路面挖土破路面挖土3.中间柱施工中间柱施工5.路面恢复通车路面恢复通车6.挖地下一层土挖地下一层土7.地下一层底板施工地下一层底板施工8.地下一层侧墙施工地下一层侧墙施工9.挖地下二层土挖地下二层土10.地下二层底板施工地下二层底板施工11.地下二层侧墙施工地下二层侧墙施工12.地下二层地面地下二层地面工程施工完成工程施工完成4.顶板施工顶板施工图示逆作法施工过程1、施工维护结构，中间支承柱、施工维护结构，中间支承柱2、浇筑顶板，向下挖土、浇筑顶板，向下挖土3、浇筑负一层板，边墙、柱，然后挖土、浇筑负一层板，边墙、柱，然后挖土负一层板负一层板4、浇筑底板、边墙、柱、浇筑底板、边墙、柱底板底板盖挖逆作法的施工步骤 其施工步骤可归纳为：一柱、二盖、三板、四墙、五底。一柱一柱：先施作边柱（桩）护壁，（摩擦桩或条形基础桩），同时施作结构钢管柱（或混凝土柱）；二盖二盖：将盖板置于边桩和中柱之上。为了使边桩连成一体，边桩上设冠梁。这里盖板的概念，实际上是由周边梁结构和柱上纵横梁结构及盖板结构均置于地膜之上（此时结构已倒挂于桩柱上）而组成的梁板结构；三板三板：开挖负一层土方后，施作中隔板地膜，在地膜上绑扎中隔板钢筋（梁板结构），浇注中隔板混凝土；（注：利用出入口或风道位置，紧贴车站结构设置竖井，破桩开马头门进入车站负一层。）四墙四墙：用不带动力的移动式边墙支架（专门设计）逐层浇筑边墙混凝土；（注：此时，作用于边桩上的部分荷载转移至边墙。）五底五底：在完成负一层土方、中板、边墙后施作车站的负二层土方、底板及边墙；
