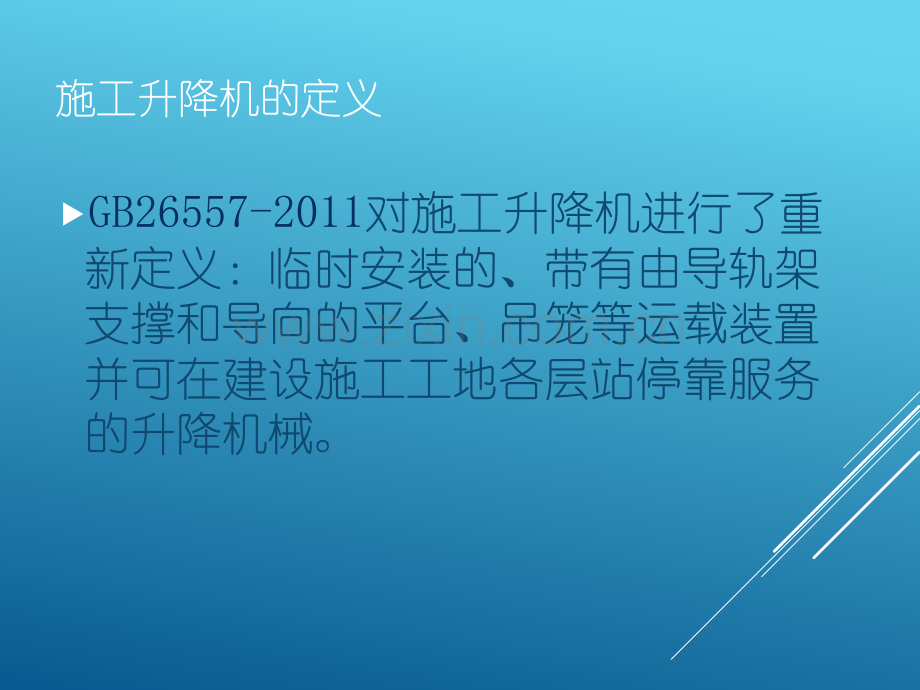

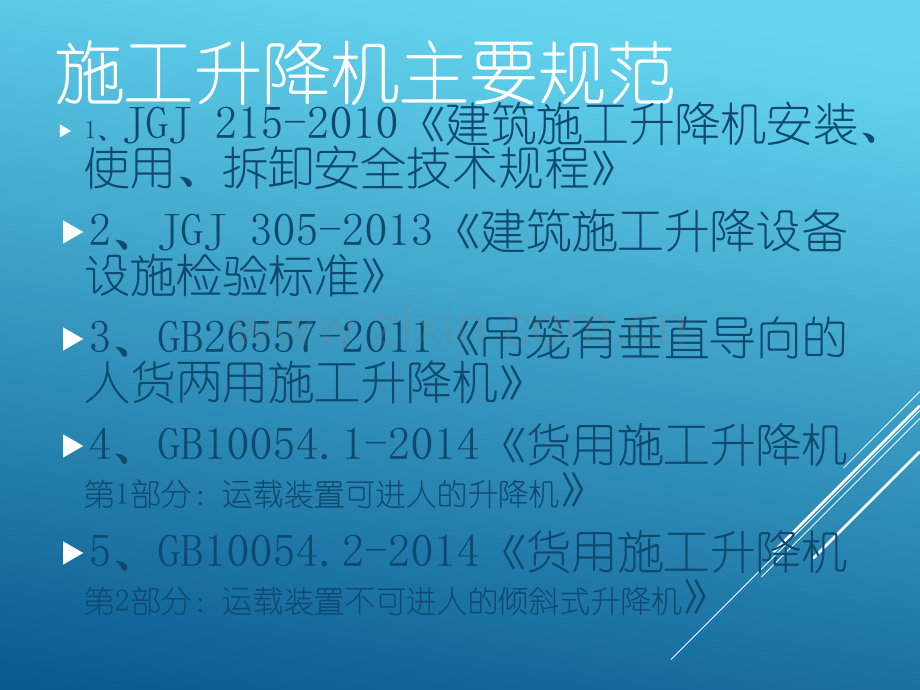

施工升降机主要规范1、JGJ 215-2010建筑施工升降机安装、使用、拆卸安全技术规程2、JGJ 305-2013建筑施工升降设备设施检验标准3、GB26557-2011吊笼有垂直导向的人货两用施工升降机4、GB10054.1-2014货用施工升降机第1部分：运载装置可进人的升降机5、GB10054.2-2014货用施工升降机第2部分：运载装置不可进人的倾斜式升降机施工升降机的定义GB26557-2011对施工升降机进行了重新定义：临时安装的、带有由导轨架支撑和导向的平台、吊笼等运载装置并可在建设施工工地各层站停靠服务的升降机械。施工升降机的立柱当导轨架的立管壁厚磨损超过原立管壁厚的25%时，施工升降机不能使用。（报废规范）施工升降机的分类齿轮齿条式钢丝绳式液压式混合式施工升降机的型号施工升降机的组成施工升降机钢结构电器设备安全防护装置防坠安全器（超速安全装置）防脱安全钩电气安全装置（机电连锁）控制和限位装置（行程和限位开关）驱动装置（两驱）驱动装置（三驱）传动装置上的制动器施工升降机传动装置上的制动器一般为摩擦片式制动器，安装在电动机尾部。对制动器的要求JGJ215-20105.2.22 施工升降机每3个月应进行一次1.25倍额定载重量的超载试验，确保制动器性能安全可靠。吊笼上的限位开关防坠安全器施工升降机安全装置：防坠安全器指指非非电电气气、气气动动和和手手动动控控制制的的防防止止吊吊笼笼坠坠落落的的机机械械式式安安全全保保护护装装置置。防防坠坠安安全全器器是是施施工工升升降降机机最最重重要要的的安安全全装装置置，其其作作用用是是限限制制吊吊笼笼的的运运行行速速度度，防防止止吊吊笼笼坠坠落落，保保证证人人员员设备安全。设备安全。安安全全器器工工作作原原理理：安安全全器器齿齿轮轮与与导导轨轨架架齿齿条条啮啮合合，当当吊吊笼笼运运行行失失控控而而下下滑滑时时，内内部部离离心心块块在在离离心心力力作作用用下下克克服服弹弹簧簧作作用用力力向向外外飞飞出出与与制制动动轮轮内内的的凸凸齿齿啮啮合合，迫迫使使制制动动轮轮旋旋转转，由由于于制制动动轮轮尾尾端端螺螺纹纹的的作作用用而而压压紧紧碟碟形形弹弹簧簧，使使制制动动轮轮与与外外壳壳锥锥面面摩摩擦擦力力逐逐渐渐增增大大，使使吊吊笼笼平平缓缓制制动动直直到到停停止止。在在安安全全器器发发生生作作用用的的同同时时切切断断传传动动装装置置的的电电源源。安安全全器器每每发发生生一一次次动动作作后后必必须须进进行行复复位位后后才才能能重重新新使使用用。安安全全器器在在使使用用过过程程中中必必须须按按规规定定进进行行定定期期坠坠落落实实验验及及周周期期检检定定。（示意图）（示意图）防坠安全器原理示意图防坠安全器内部构造防坠安全器JGJ215-2010施工升降机使用期间，每3个月应进行不少于一次的额定载重量坠落试验。防坠安全器JGJ215-2010施工升降机必须安装防坠安全器。防坠安全器应在一年有效标定期内使用。防坠安全器的寿命为5年防坠安全装置GB 26557-2011超速安全装置，在吊笼超速时动作；破断阀。（只适用于液压式）超速安全装置就是速度触发型的防坠安全装置。防坠安全装置GB 26557-20115.6.2.1 安全装置在任何时候都应起作用，包括安装、拆卸和动作后重新设置之前。除齿条外，其他常规的传动件不应用于超速安全装置。GB 26557-2011滑轮或卷筒节圆直径与钢丝绳直径之比不应小于30吊笼门吊笼门应装有机械锁止装置和电气安全开关，只有当门完全关闭后，吊笼才能启动。安装规定JGJ215-2010安装作业时必须将按钮盒或操作盒移至吊笼顶部操作。当导轨架或附墙架上有人员作业时，严禁开动施工升降机。防护围栏JGJ305-20131、施工升降机应设置高度不低于1.8m 的地面防护围栏，并不得缺损，并应符合使用说明书的要求；2、围栏门的开启高度不应小于1.8m，并应符合使用说明书的要求。3、围栏门应装有机械锁紧和电气安全开关；当吊笼位于底部规定位置时，围栏门方能开启，且应在该门开启后吊笼不能启动。JGJ305-2013施工升降机装载和卸载时，吊笼门框外缘与登机平台边缘之间的水平距离不应大于50mm悬挂吊笼和对重的钢丝绳连接GB 26557-2011规定不得使用可能损害钢丝绳的末端连接装置，如U形螺栓钢丝绳夹，而原GB/T 10054等标准则未作要求。电气绝缘、接地JGJ305-2013施工升降机的控制、照明、信号回路对地绝缘电阻应大于0.5 M；动力线路对地绝缘电阻 应大于1 M；JGJ215-2010施工升降机金属结构和电气设备金属外壳均应接地，接地电阻不应大于4。施工升降机与输电线之间的距离JGJ215-2010外电线路外电线路外电线路外电线路电压电压电压电压 (kV)(kV)111101103511035110220220330500330500最小安全最小安全操作距离操作距离 (m)(m)4 46 68 810101515上行程限位开关JGJ215-2010限位开关的作用是：当吊笼向上或向下运行到行程终点时，受到上限位或下限位触发后，自动切断控制电路，使吊笼运行中止。此时吊笼无法继续沿原方向运行，但可以反方向运行。限位开关是防止吊笼冲顶的重要安全保护装置之一。极限开关JGJ215-2010极限开关的作用是：当吊笼超越行程终点时，会自动切断总电源使得吊笼运行终止。此时吊笼因断电无法继续运行，需手动接通电源后才能恢复运行。极限开关是防止吊笼冲顶的重要安全保护装置之一。JGJ215-20104.2.10 安装作业时必须将按钮盒或操作盒移至顶部操作。当导轨架或附墙架上有人员作业时，严禁开动施工升降机。上行程限位开关的安装位置JGJ305-2013当额定提升速度0.80m/s，上限位开关的安装位置应保证吊笼触发该开关后，上部安全距离1.8m当额定提升速度大于0.80m/s时，上限位开关的安装位置应保证吊笼触发该开关后，上部安全距离能满足L=1.8+0.10V2的计算值。下行程限位开关的安装位置JGJ305-2013下行程限位开关的安装位置：吊笼在额定荷载下降时，触板触发下限位开关使吊笼制停，此时触板离触发下极限开关还应有一定的行程。上、下极限开关JGJ305-2013在行程的最上和最下端均应设置一个极限开关，其应能在吊笼与其他机械式停止装置（如缓冲器）接触前切断动力供应，使吊笼停止。极限开关动作后，只有专业人员才能使吊笼恢复运动。极限开关与行程开关不应共用一个触发元件。极限开关均应由吊笼或其相关部件的运动直接触发。上极限开关的安装位置JGJ305-2013上限位与上极限开关之间的越程距离：齿轮齿条式施工升降机不应小于0.15m，钢丝绳式施工升降机不应小于0.5m。下极限开关的安装位置JGJ305-2013下极限开关在正常工作状态下，吊笼碰到缓冲器之前，触板应首先触发下极限开关；极限开关不应与限位开关共用一个触发元件：急停开关JGJ305-2013 在吊笼的控制装置上应装有非自动复位型的急停开关，任何时候均可切断控制电路停止吊笼运行。缓冲器 GB 26557-2011和EN 12159规定，应在吊笼和对重运行通道的最下方安装缓冲器。装有额定载重量的吊笼以大于额定速度0.2m/s的速度作用在缓冲器上时，吊笼的平均减速度应不大于1g，减速度峰值大于2.5g的时间应不大于0.04s。对减速度的要求几乎与超速安全装置一样。超载检测装置GB 26557要求升降机应配备超载检测装置。在吊笼内载荷超载的情况下，超载检测装置在吊笼内应给出清晰的信号，并阻止其正常启动。超载检测应至少在吊笼静止时进行。超载指示器、检测器的设计安装，应在不拆卸和不影响指示器和检测器性能的情况下，满足升降机超载试验的需要。如果动力中断，超载检测装置的所有数据和指示刻度应能保留。JGJ 215-20104.1.8 超载保护装置在载荷达到额定载重量的110前应能中止吊笼启动，在齿轮齿条式载人施工升降机载荷达到额定载重量的90时应能给出报警信号。施工升降机安装、拆卸工程专项施工方案的主要内容：JGJ 215-20101 工程概况；2 编制依据；3 作业人员组织和职责；4 施工升降机安装位置平面、立画图、附着点的局部图和安装作业范围平面图；5 施工升降机技术参数、主要零部件外形尺寸和重量；6 辅助起重设备的种类、型号、性能及位置安排；7 吊索具的配置、安装与拆卸工具及仪器；8 安装、拆卸步骤与方法；9 安全技术措施；10 安全应急预案。JGJ 215-2010 施工总承包单位进行的工作应包括下列内容：l 向安装单位提供拟安装设备位置的基础施工资料，确保施工升降机进场安装所需的施工条件；2 审核施工升降机的特种设备制造许可证、产品合格证、起重机械制造监督检验证书、备案证明等文件；3 审核施工升降机安装单位、使用单位的资质证书、安全生产许可证和特种作业人员的特种作业操作资格证书；4 审核安装单位制定的施工升降机安装、拆卸工程专项施工方案；5 审核使用单位制定的施工升降机安全应急预案；6 指定专职安全生产管理人员监督检查施工升降机安装、使用、拆卸情况。JGJ 215-2010施工升降机安装条件有下列情况之一的施工升降机不得安装使用；1 属国家明令淘汰或禁止使用的；2 超过由安全技术标准或制造厂家规定使用年限的；3 经检验达不到安全技术标准规定的；4 无完整安全技术档案的；5 无齐全有效的安全保护装置的。安装作业要求安装作业人员应按施工安全技术交底内容进行作业。4.2.2 安装单位的专业技术人员、专职安全生产管理人员应进行现场监督。4.2.3 施工升降机的安装作业范围应设置警戒线及明显的警示标志。非作业人员不得进入警戒范围。任何人不得在悬吊物下方行走或停留。安装作业要求（续）4.2.4 进入现场的安装作业人员应佩戴安全防护用品，高处作业人员应系安全带，穿防滑鞋。作业人员严禁酒后作业。4.2.5 安装作业中应统一指挥，明确分工。危险部位安装时应采取可靠的防护措施。当指挥信号传递困难时，应使用对讲机等通信工具进行指挥。安装作业要求（续）4.2.6 当遇大雨、大雪、大雾或风速大于13m/s等恶劣天气时，应停止安装作业。4.2.7 电气设备安装应按施工升降机使用说明书的规定进行，安装用电应符合现行行业标准施工现场临时用电安全技术规范JGJ 46的规定。安装作业要求（续）4.2.8 施工升降机金属结构和电气设备金属外壳均应接地，接地电阻不应大于4。4.2.9 安装时应确保施工升降机运行通道内无障碍物。4.2.10 安装作业时必须将按钮盒或操作盒移至吊笼顶部操作。当导轨架或附墙架上有人员作业时，严禁开动施工升降机。4.2.11 传递工具或器材不得采用投掷的方式。安装作业要求（续）4.2.12 在吊笼顶部作业前应确保吊笼顶部护栏齐全完好。4.2.13 吊笼顶上所有的零件和工具应放置平稳，不得超出安全护栏。4.2.14 安装作业过程中安装作业人员和工具等总载荷不得超过施工升降机的额定安装载重量。4.2.15 当安装吊杆上有悬挂物时，严禁开动施工升降机。严禁超载使用安装吊杆。4.2.16 层站应为独立受力体系，不得搭设在施工升降机附墙架的立杆上安装作业要求（续）4.2.17 当需安装导轨架加厚标准节时，应确保普通标准节和加厚标准节的安装部位正确，不得用普通标准节替代加厚标准节。4.2.18 导轨架安装时，应对施工升降机导轨架的垂直度进行测量校准。施工升降机导轨架安装垂直度偏差应符合使用说明书和表4.2.18的规定。安装垂直度导轨架70m,垂直度偏差为架设高度的1/1000;导轨架70mh100m,垂直度偏差70mm;导轨架100mh150m,垂直度偏差90mm;导轨架150mh200m,垂直度偏差110mm.SS型：导轨架轴心线对底座水平基准面的安装垂直度偏差值不应大于导轨架高度的1.5空载试验每个吊笼应分别进行空载试验。应全行程进行不少于3个工作循环的空载试验，每一工作循环的升降过程中应进行不少于两次的制动，其中在半行程应至少进行一次吊笼上升下降的制动试验，观察有无制动瞬时滑移现象。额定载重量试验吊笼在额定载重量额定提升速度状态下，按所选电动机的工作制工作1h，蜗轮蜗杆减速器油液温升不应超过60，其他减速器和液压系统的油液温升不应超过45。标准节和附着规定建设部166号文规定：“禁止擅自在建筑起重机械上安装非原制造厂制造的标准节和附着装置。”
