高层建筑施工测量PPT课件.ppt

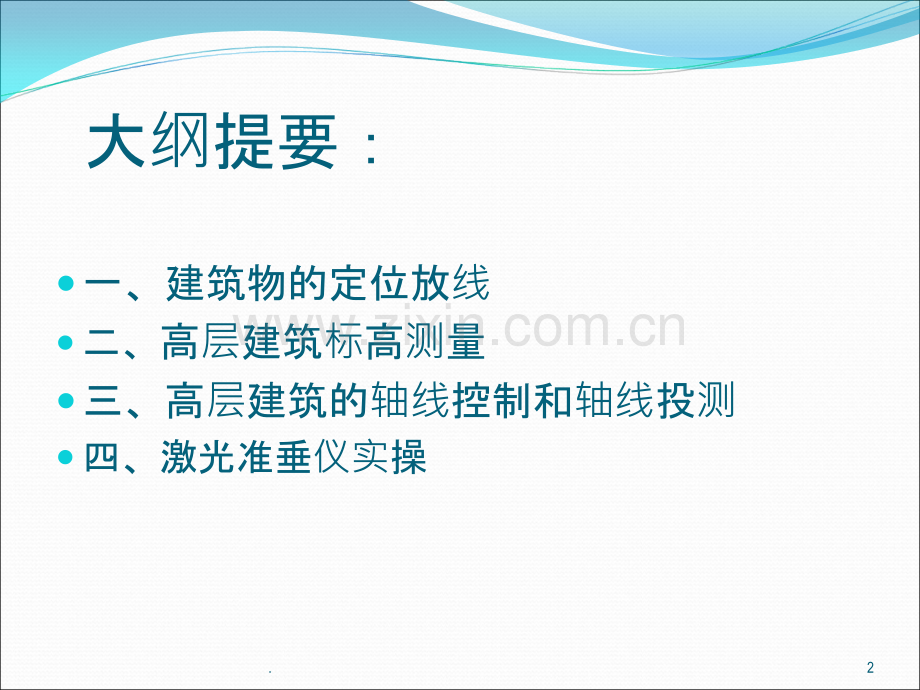

高层建筑施工测量南昌市凯华建筑工程有限公司主讲人:刘洋1.大纲提要：一、建筑物的定位放线二、高层建筑标高测量三、高层建筑的轴线控制和轴线投测四、激光准垂仪实操2.一、建筑物的定位放线测设前的准备工作 1.1、熟悉图纸。1.1）总平面图建筑物总体位置定位的依据。2.2）建筑平面图、基础平面图、基础详细图施工放线的依据。3.3）立面图、剖面图高程测设的依据。2.2、现场踏勘，校核平面、高程控制点。3.3、施工场地整理 平整和清理施工场地，以便进行测 设工作。4、制定测设方案 根据设计要求、定位条件、现场地 形和施工方案等因素，制定测设方案，包括测设方法、测设数据计算和绘制测设简图。5、仪器和工具对测设所使用的仪器和工具进行检核。4.6、将建筑物的外廓（墙）轴线交点（简称角桩）测设到地面上，为建筑物基础放线及细部放样提供依据。AF16BCDE2345P PN NQ QM M5.7、定位方法6.8.直角坐标法 如图1.2为某饭店定位情况。它是由城市规划部门给定的广场中心正点起，沿道路中心线向西量y=123.300 m定S点，然后由S点逆时针转90定出建筑群的纵向主轴线X轴，由S点起向北沿X轴量x=84.200 m，定出建筑群的纵轴(X)与横轴(Y)的交点O。7.9.极坐标法如图1.3为五幢25层运动员公寓，14号楼的西南角正布置在半径R=186.000 m的圆弧形地下车库的外缘。定位时可将经纬仪安置在圆心O点上，用00000后视A点后，按15号点的设计极坐标数据(极角、极距)，由A点起依次定出各幢塔楼的西南角点1、2、3、4、5，并实量各点间距作为校核。8.基础验线时的允许偏差如下:长度L30 m，允许偏差5 mm。30 mL60 m，允许偏差10 mm。60 mL90 m，允许偏差15 mm。90 mL，允许偏差20 mm。轴线的对角线尺寸的允许偏差应为边长偏差的倍；外扩轴线夹角的允许偏差应为1。工程测量规范(GB 500262007)之7.3.5条专门对于建筑物施工放线作出了精度要求(表1-1)；施工测量应符合表1-1关于中误差的限值，并可方便地应用高层建筑混凝土结构技术规程(JGJ 32002，J 1862007)关于测量允许偏差检查、验收测量成果。工程测量规范(GB 500262007)条文说明指出：“目前，我国高层建筑施工放样的精度要求尚无统一规定”，这可以理解为该状况为GB 500262007的7.3.5条出现之前的状况。9.建筑物结构特征测距相对中误差测角中误差()在测站上测定高差中误差(mm)根据起始水平面在施工水平面上测定高程中误差(mm)竖向传递轴线点中误差(mm)金属结构、装配式钢筋混凝土结构、建筑物高度100120m或跨度3036m1/20 000516415层房屋、建筑物高度60100m或跨度1830m1/10 00010253515层房屋、建筑物高度1560m或跨度618m1/5 000202.542.55层房屋、建筑物高度15m或跨度6m以下1/3 00030332木结构、工业管线或公路铁路专用线1/2 000305-土工竖向整平1/1 0004510-表1-1 建筑物施工放样的主要技术要求 10.10.建筑物的放线 建筑物的放线，是指根据已定位的外墙轴线交点桩（角桩），详细测设出建筑物各轴线的交点桩（或称中心桩），然后，根据交点桩用白灰撒出基槽开挖边界线。放线方法如下：11.（1）在外墙轴线周边上测设中心桩位置如图11-9所示，在N点安置经纬仪，瞄准P点，用钢尺沿NP方向量出相邻两轴线间的距离，定出1、2、3、各点，同理可定出5、6、7各点。量距精度应达到设计精度要求。量出各轴线之间距离时，钢尺零点要始终对在同一点上。（2）恢复轴线位置的方法 由于在开挖基槽时，角桩和中心桩要被挖掉，为了便于在施工中，恢复各轴线位置，应把各轴线延长到基槽外安全地点，并做好标志。其方法有设置轴线控制桩和龙门板两种形式。12.1）设置轴线控制桩 轴线控制桩设置在基槽外，基础轴线的延长线上，作为开槽后，各施工阶段恢复轴线的依据，如图11-9所示。轴线控制桩一般设置在基槽外24m处，打下木桩，桩顶钉上小钉，准确标出轴线位置，并用混凝土包裹木桩，如图11-10所示。如附近有建筑物，亦可把轴线投测到建筑物上，用红漆作出标志，以代替轴线控制桩。13.14.2）设置龙门板 在小型民用建筑施工中，常将各轴线引测到基槽外的水平木板上。水平木板称为龙门板，固定龙门板的木桩称为龙门桩，如图11-11所示。设置龙门板的步骤如下：15.（1）在建筑物四角与隔墙两端，基槽开挖边界线以外1.52m处，设置龙门桩。龙门桩要钉得竖直、牢固，龙门桩的外侧面应与基槽平行。（2）根据施工场地的水准点，用水准仪在每个龙门桩外侧，测设出该建筑物室内地坪设计高程线（即0.00标高线），并作出标志。（3）沿龙门桩上0.00标高线钉设龙门板，这样龙门板顶面的高程就同在0.00的水平面上。然后，用水准仪校核龙门板的高程，如有差错应及时纠正，其允许误差为5mm。16.龙门板法和轴线控制桩示意图17.18.（4）在N点安置经纬仪，瞄准P点，沿视线方向在龙门板上定出一点，用小钉作标志，纵转望远镜在N点的龙门板上也钉一个小钉。用同样的方法，将各轴线引测到龙门板上，所钉之小钉称为轴线钉。轴线钉定位误差应小于5mm。（5）用钢尺沿龙门板的顶面，检查轴线钉的间距，其误差不超过1：2 000。检查合格后，以轴线钉为准，将墙边线、基础边线、基础开挖边线等标定在龙门板上。19.二、高层建筑标高测量1.高层建筑标高测量的允许误差 层间标高测量偏差不应超过3 mm，建筑全高(H)测量偏差不应大于：(1)H30 m，5 mm；(2)30 mH60 m，10 mm；(3)60 mH90 m，15 mm；(4)90 mH120 m，20 mm；(5)120 mH150 m，25 mm；(6)150 mH，30 mm。20.2.0.000以下标高测法 为控制基础和0.000以下各层的标高，在基础开挖过程中，应在基坑四周的护坡钢板桩或混凝土桩(选其侧面竖直且规正者)上各涂一条宽10 cm的竖向白漆带。用水准仪根据附近栋号的水准点或0.000水平线，测出各白漆带上顶的标高；然后用钢尺在白漆带上量出0.000以下，各负()整米数的水平线；最后，将水准仪安置在基坑内，校测四周护坡桩上各白漆带底部同一标高的水平线，当误差在5 mm以内时，则认为合格。在施测基础标高时，应后视两条白漆带上的水平线以作校核。21.3.0.000以上标高测法引测步骤:(1)先用水准仪根据二个栋号水准点或0.000水平线，在各向上引测处准确地测出相同的起始标高线(一般多测+1.000 m标高线).(2)用钢尺沿铅直方向，向上量至施工层，并画出正米数的水平线各层的标高线均应由各处的起始标高线向上直接量取。(3)将水准仪安置到施工层，校测由下面传递上来的各水平线，误差应在6 mm以内。在各层抄平时，应后视两条水平线以作校核。22.（4）将0.00m的高程传递，一般用钢尺沿结构外墙、边柱和楼梯间向上竖直量取。（5）用这种方法传递高程时，一般至少由三处底层标高点向上传递后，再用水准仪进行检核同一层的几个标高点，其误差应3mm。（6）为防止累积误差每三层用钢尺由0.00m重新量取校正。23.24.25.4.标高施测要点 (1)观测时尽量做到前后视线等长。(2)由0.000水平线向下或向上量高差时，所用钢尺应经过检定，量高差时尺身应铅直并用标准拉力，同时要进行尺长和温度改正(钢结构不加温度改正)。(3)采用预制构件的高层结构施工时，要注意每层的高差不要超限，同时更要注意控制各层的标高，防止偏差积累使建筑物总高度偏差超限。(4)为保证竣工时0.000和各层标高的正确性，应请建设单位和设计单位明确：在测定0.000水平线和基础施工时，如何对待地基开挖后的回弹与整个建筑在施工期间的下沉影响。26.三、高层建筑的轴线控制和轴线投测 当高层建筑施工到0.000后，随着结构的升高，要将首层轴线逐层向上投测，用以作为各层放线和结构竖向控制的依据。其中，以建筑物外廓轴线和控制电梯井轴线的投测更为重要。以下轴向应向上投测:(1)建筑物外廓轴线；(2)伸缩缝、沉降缝两侧轴线；(3)电梯间、楼梯间两侧轴线；(4)单元、施工流水段分界轴线。高层建筑轴线的竖向投测，常采用下列两类方法：(1)外控法 (2)内控法；另外还可用内外控综合法。27.高层建筑竖向投测允许偏差(正倒镜投点间距；引自高层建筑混凝土结构技术规程(JGJ 32002，J 1862002)层间竖向测量偏差不应超过3 mm，建筑全高(H)竖向测量偏差不应大于：(1)H30 m，5 mm；(2)30 mH60 m，10 mm；(3)60 mH90 m，15 mm；(4)90 mH120 m，20 mm；(5)120 mH150 m，25 mm；(6)150 m5m时，3 mm。受风力影响大。（2）天顶准直法（激光铅垂仪法）自下向上投测。要求：投测点距轴线 为宜，且在每层投测点处要预留洞（0.3m0.3m）。（3）天底准直法自上向下投测。30.激光准垂仪图片31.高高层建筑投建筑投测点位点位图4个投测点，距轴线0.50.8m。32.33.
