压铸工艺方法特点及应用模板.pptx

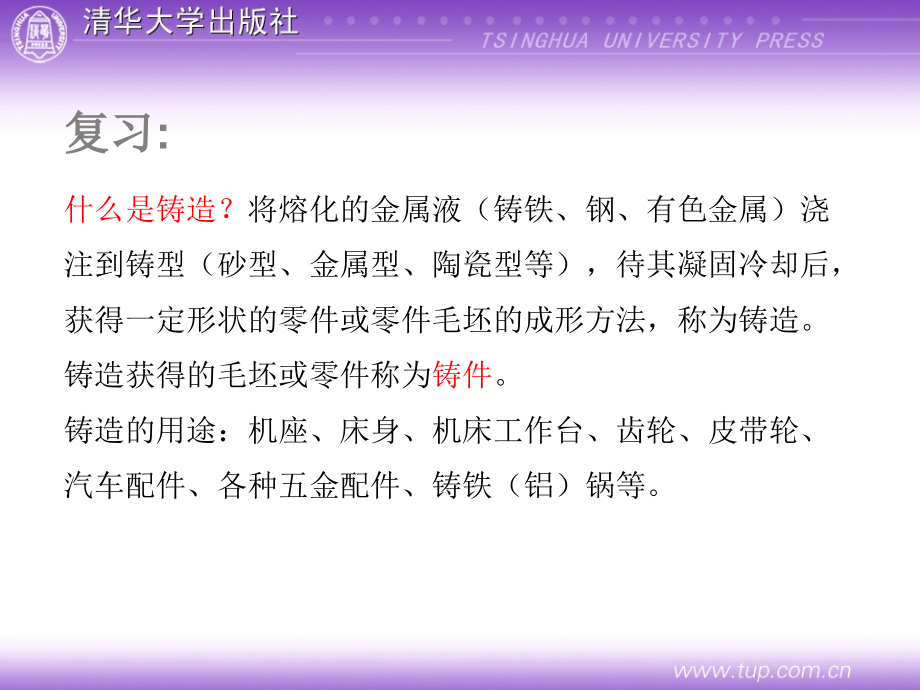

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,课程名：压铸模设计,书名：压铸工艺与模具设计,2013,年,4,月,李成凯,复习,:,什么是铸造？,将熔化的金属液（铸铁、钢、有色金属）浇注到铸型（砂型、金属型、陶瓷型等），待其凝固冷却后，获得一定形状的零件或零件毛坯的成形方法，称为铸造。,铸造获得的毛坯或零件称为,铸件,。,铸造的用途：机座、床身、机床工作台、齿轮、皮带轮、汽车配件、各种五金配件、铸铁（铝）锅等。,铸造的分类,：分为砂型铸造和特种铸造,特种铸造,：凡不同于砂型铸造的所有铸造方法，统称,为特种铸造。如金属型铸造、压力铸造、低压铸造、,离心铸造、熔模铸造、陶瓷型铸造等,本次课学习内容,一、压铸的基本原理及特点,二、压铸件的工艺性,三、压铸合金,第一章 压铸工艺方法、特点及应用,1.1压铸工艺方法发展概况,一般认为最早的压铸机械出现在,19,世纪初期，当时广泛用于压铸印刷用的铅字至,19,世纪中叶已有专利提出。,当前国外压铸技术发展的趋势是：压铸机向系列化、大型化及自动化发展；计算机在压铸生产中应用日益增多；压铸工艺不断采用新技术以及开展延长压铸模服役寿命研究等。,压力铸造在我国起始于,20,世纪,40,年代，但在工业上大量,生产压铸件始于,20,世纪,50,年代，即,1958,年以后。在汽车、电工和仪表行业中大批量生产压铸件，从此压铸工艺得到,迅速发展。在这以后的,10,年中，我国的压铸技术取得了一,定的成就，自行设计制造了压铸模，除掌握了常规压铸生,产工艺外，尚对一些新工艺，如真空压铸和黑色合金压铸,进行了探讨，压铸件的应用范围扩展到农机、机床、办公,用具、军工等领域。,至,20,世纪,90,年代，我国的压铸技术达到一定水平，已自行设计和制造出成系列的性能良好的压铸机。国产压铸机从一般小型到,5000kN,（,500T,）、,6300kN,、,8000kN,、,l0000kN,、,12500kN,及,16000kN,的大型压铸机均有生产，并且,20000,30000kN,的压铸机也已研制成功和批量生产，这标志着我国大型压铸机的设计、制造技术已具备国际水平。更重要的是在这一时期，我国已建立了自己的压铸技术队伍，培养出一批具有一定水平的压铸技术人才，已有能力在压铸技术与生产领域的各个方面进行开拓性的工作。近年来，压铸的飞速发展得力于汽车和摩托车、电子通信、家用电器等行业的高速发展，这几个行业是压铸件的主要用户。迄今，我国压铸技术已经形成了自己的体系，并正在稳步发展之中。,1.2压铸工艺过程由压铸机来完成,热压室压铸机压铸过程,a,）合模状态,b,）压射,c,）压射冲头回程开模推出压铸件,立式冷压室压铸机压铸过程,a,）合模熔融合金浇入压室,b,）压射反料冲头下退充填型腔,c,）压射冲头回程反料冲头上升推出余料,d,）开模推出压铸件,卧式冷压室压铸机压铸过程,a,）合模熔融合金浇入压室,b,）压射熔融合金充填型腔,c,）开模冲头推出余料,d,）推出压铸件冲头复位,全立式冷压室压铸机压铸过程,冲头上压式：,a,）熔融合金浇入压室,b,）合模压射,c,）开模冲头上升,d,）推出压铸件冲头复位,全立式冷压室压铸机压铸过程,冲头下压式：,a,）熔融合金浇入压室,b,）合模压射,c,）开模冲头上升,d,）推出压铸件冲头复位,1.3 压铸工艺原理,从本质上来说，压铸过程与其他各种铸造过程一样都是液态合金的流动与传热过程和凝固过程，也就是动量传递、质量传递和能量传递过程及相变过程，都是基本物理过程，都遵循自然界中关于物质运动的动量守恒原理、质量守恒原理和能量守恒原理及相变原理。,压铸过程是在高压、高速条件下进行的，使得液态合金,充填型腔时的形态与其他铸造方法的充填形态具有很大的差,别，因而理解压力和速度在压铸过程中的作用和变化，对液,态合金流动(充填)形态的影响是必要的。,1.3.1压铸压力和压铸速度,1.压铸压力,压铸压力是压铸过程中的主要参数之一，通常用,压射力和压射比压,来表示。,(1)压射力,压射力可分为,充填压射力和增压压射力,。,充填压射力指充填过程中的压射力,F,y,=p,g,A,D,式中：F,y,充填压射力，kN；,p,g,压铸机液压系统的管路工作压力，kPa；,A,D,压铸机压射缸活塞截面积，m2。,增压压射力则是指增压阶段的压射力 F,yz,=p,gz,A,D,式中：F,yz,增压压射力，kN；,p,gz,压铸机压射缸内增压后的液压压力，kPa。,(2)压射比压,压射比压是指压室内与压射冲头接触的金属液在单位面积上所受到的压力，其亦可分为压射比压和增压比压。,充填时的比压称为压射比压。,p,b,=F,y,A,c,式中 pb压射比压，kPa；,Fy充填压射力，kN；,Ac压射冲头截面积，m2。,增压时的比压则叫做增压比压。,p,bz,=F,yz,A,c,式中 p,bz,增压比压，kPa；,F,y,z增压压射力，kN。,压铸过程中，作用在液态金属上的压射比压并非是一个常数，,而是随着压铸过程的不同阶段而变化。通常，压铸过程中液态金,属在压室与压铸模中的运动可分成四个阶段，不同阶段液态金属,所受压力(比压),图,1-5,压铸过程不同阶段作用在液态金属液上的压力示意图,p-,压射压力；,s-,冲头移动距离；,t-,时间,ab,封口；,bc,堆积；,cd,充填；,de,压实,阶段：慢速封孔阶段。,阶段：合金液堆聚阶段。,阶段：充填阶段。,阶段：增压-保压阶段,(亦称压实阶段)。,2.压铸速度,压铸速度,(速率)是压铸工艺中另一个主要参数，压铸速度又有,压射速度与充填(充型)速度,两个不同的概念。,压射速度,是指压室内压射冲头的推进速度，而,充填速度,指的则是内浇口处液态合金的流动速率，即内浇口速度。,1.3.2液态合金流动(充填)形态有关理论,压铸过程中，液态合金充填型腔时的流动(充填)形态是非常复杂的，涉及流体力学、传热学和热力学等多学科理论问题，且与诸如液态合金的密度、黏度、表面张力、凝固温度范状尺寸与位置、压射比压、压铸温度等液态合金的物理性质和压铸工艺参数有关。,到目前为止尚未有完整的充填理论。早期典型的压铸充填理论归纳起来主要有以下三种。,1.喷射充填理论,喷射充填理论,是由弗洛梅尔(Frommer)于1932年提出的。,图,1-6,喷射充填理论的流动形态示意图,2.,全壁厚充填理论,全壁厚充填理论,是勃兰特,(Brandt),于,1937,年提出的。,图,1-7,全壁厚充填理论的流动形态示意图,3.三阶段充填理论,三阶段充填理论,是巴顿(Barton)在1944年提出的。,第一阶段：液体合金以近似内浇口的形状进入型腔，首先冲击对面的型壁，并沿型壁向型腔四周扩展流向内浇口。在合金流过的型壁上形成铸件的外壳，又称薄壳层。,第二阶段：随后进入的液体合金进行薄壳层内空间的充填，直至充满。,第三阶段：在型腔完全充满的同时，压力通过尚未凝固的中心部分作用在铸件上，型腔内的金属得到压实。,图,1-8,三阶段充填理论的流动形态示意图,以上就是早期的三种典型充填理论。由于压铸充填过程是,在极短时间内完成的，并且铸型是不透明的，因而直接观察铸,型的充填形态极其困难，几乎是不可能的。此外，充填形态还,与压射工艺参数、铸件和内浇口的形状以及内浇口截面积与型,腔截面积之比、压铸合金的性能等因素有关。因此，对充填理,论一直存在着不同的看法。,弗洛梅尔的充填理论为许多试验所证实，故能为大多数人所,接受。,例如，柯斯特和戈林曾设计了一副形状和尺寸与勃兰特,试验时相似的压型，其两侧镶以抗热玻璃，通过高速摄影拍下,充填过程的流动形态，结果却与弗洛梅尔充填理论基本相符，,从而否定了勃兰特理论。他们认为勃兰特的错误结论是因试验,时的失误造成的。充填时，由于液态金属飞溅致使型腔内电触,点过早地闭合，因而反映了偶然的不确实的情况。,实际上勃兰,特的充填情况只有在低压力和低的合金温度下才有可能出现。,科普夫(Kopf)曾在压铸机上安装测试仪器，通过示波器显,示压铸过程中压力和速度的变化，并将其拍摄下来。对示波器,图像进行分析后，所得结论为：,进入型腔内的液态合金的动能,决定着充填形态。如果内浇口处的液态合金的动能大于型腔内,的流动阻力，则按弗洛梅尔理论充填；反之，则按勃兰特理论,充填。,现在人们已经清楚地意识到，认识液态合金充填过程对正,确确定排气道的位置及基本压铸工艺参数是非常重要的。,1.4压铸工艺特点及应用范围,1.4.1压铸生产的工艺特点,压铸生产具有高速、高压、充填时间极短，并在高压状态下凝固成形的特点，因此压铸具有以下优点：,(1),压铸件的尺寸精度高、表面质量好；,(2),可以生产形状复杂、轮廓清晰、深腔薄壁的压铸件；,(3),压铸件组织致密，具有较高的强度和硬度；,(4),材料利用率高；,(5),生产效率高，易实现机械化和自动化生产；,(6),经济效益好。,但是压铸生产也存在一些缺点：,(1),压铸件易出现气孔和缩松；,(2),不适合小批量生产；,(3),模具的寿命低；,(4),受压铸件结构和合金种类所限。,1.4.2压铸应用范围,压力铸造是近代发展较快的一种高效、少无切削的金属成,型工艺方法。由于压力铸造具有许多优点，这种工艺方法已广,泛应用于国民经济的各行各业中。压铸件除用于汽车和摩托车、,仪器仪表、工业电器外，还广泛应用于家用电器、农机、无线,电、通信、机床、运输、造船、照相机、钟表、计算机、纺织,器械等行业。其中汽车和摩托车制造业是最主要的应用领域，,汽车约占70，摩托车约占10。目前生产的一些压铸零件最,小的只有几克，最大的铝合金铸件质量达50kg，直径可达2m。,压铸件的形状多种多样，大体上可以分为六类。,圆盖类一表盖、机盖、底盘等。,圆盘类号盘座等。,圆环类接插件、轴承保持器、转向盘等。,筒体类凸缘外套、导管、壳体形状的罩壳、仪表盖、上盖、深腔仪表罩、照相机壳与盖、化油器等。,多孔缸体、壳体类汽缸体、汽缸盖及油泵体等多腔的结构较为复杂的壳体如汽车与摩托车的缸体、缸盖。,特殊形状类一叶轮、喇叭、字体由筋条组成的装饰性压铸件等。,作业：,1.,什么是压力铸造？,答：在高压作用下，将液态或半液态金属以较高的速度充填压铸模具型腔，并在压力状态下结晶凝固，获得铸件。这种铸造方法称为压力铸造。,2.,简述压铸工艺的基本过程。,答：,3,.,简述冷压室压铸机的工艺过程。,答：,a,）合模熔融合金浇入压室,b,）压射熔融合金充填型腔,c,）开模冲头推出余料,d,）推出压铸件冲头复位,
