轴承声音故障判断.pptx

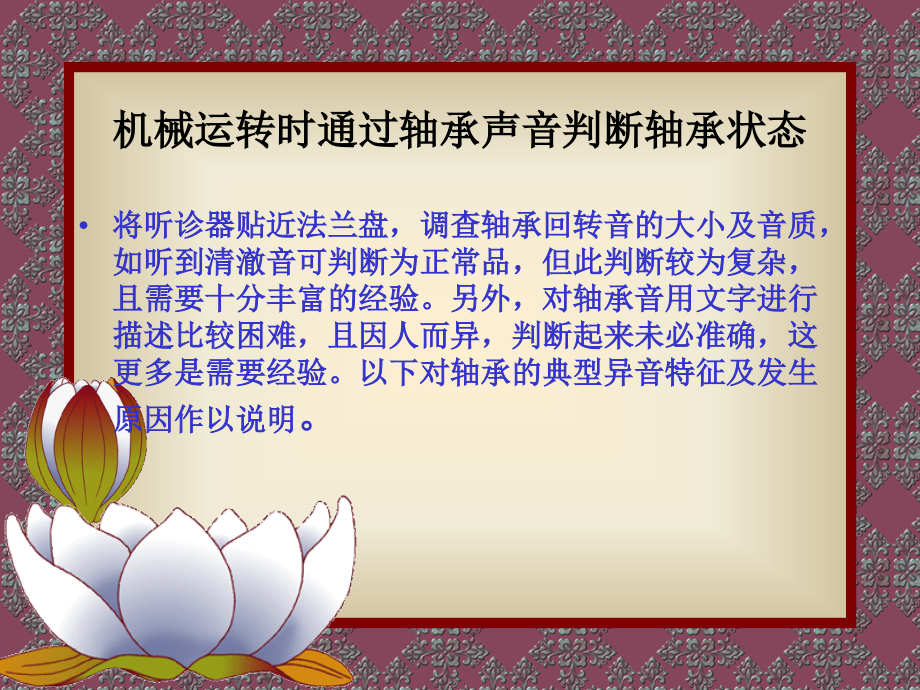

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,轴承声音故障判断,机械运转时通过轴承声音判断轴承状态,将听诊器贴近法兰盘，调查轴承回转音的大小及音质，如听到清澈音可判断为正常品，但此判断较为复杂，且需要十分丰富的经验。另外，对轴承音用文字进行描述比较困难，且因人而异，判断起来未必准确，这更多是需要经验。以下对轴承的典型异音特征及发生原因作以说明,。,判断声音一,声音描述,咋,-,咋响 嘎嘎,特征,音质不随回转速度变化而变化（灰尘,/,异物）音质随回转速度变化而变化（划伤）,发生原因,灰尘,/,异物,轨道面，滚珠，滚子表面粗糙,轨道面，滚珠，滚子表面划伤,判断声音二,声音描述,呲啦,特征,小型轴承,发生原因,轨道面，滚珠，滚子表面粗糙,判断声音三,声音描述,呲啦,呲啦,特征,断断续续，且有规则的发生,发生原因,与密封圈部相接触,与保持器及密封盖接触,判断声音四,声音描述,呜呜响 嘀嘀 轰鸣响,特征,因回转速度变化，大小高低均改变。随特定速度回转而 声音变大。也有近似警报或笛音的时候。,发生原因,共振，配合不良（轴形状不良）,轨道面变形,轨道面，滚珠，滚子波纹（大型轴承如出现 轻度,-,音的话，则属正常）,判断声音五,声音描述,嘎吱嘎吱,特征,手动旋转时的感觉,发生原因,轨道面划伤（规则的）,滚珠，滚子的划伤（不规则）,灰尘,/,异物，轨道面变形（部分间隙为负）,判断声音六,声音描述,隆隆响,特征,高速时出现连续音,发生原因,轨道面，滚珠，滚子表面划伤,判断声音七,声音描述,呜,嗡,吱啦吱啦,特征,切断电源时瞬间停止不规则发生（非回转速 度变化而变化），主要为小型轴承,发生原因,马达电磁音,混入灰尘,/,异物,判断声音八,声音描述,叮当叮当响,特征,圆锥滚子轴承 大型轴承小型轴承,规则且高速的连续音,发生原因,如保持器声音清澈则为正常,如在低温时润滑脂由不适柔和则为良好,因保持器内部磨耗，润滑不足，轴承负荷不足的运转。,判断声音九,声音描述,唏啦哗啦,特征,低速时较明显 高速时呈连续音,发生原因,保持器内部的冲击音，润滑不足。减小内部间隙或,预压后异音消失。,如是所有滚子的话，则发生滚子间的冲击音。,判断声音十,声音描述,梆梆响,特征,较大的金属冲击音 低速的薄壁大型轴承（,TTB,）等,发生原因,转动体撕裂音,轨道轮变形,吱吱响,判断声音十一,声音描述,摪摪声,特征,金属间的咬合音 尖锐音,发生原因,滚子轴承的滚子与挡边咬伤,内部间隙过小小,润滑油不足,判断声音十二,声音描述,呲啦,特征,小型轴承发生的不规则声音,发生原因,润滑油中的气泡破裂音,判断声音十三,声音描述,啪嚓啪嚓,特征,不规则吱吱响,发生原因,配合部分的打滑,安装面的吱响,钥匙等的吱响,判断声音十四,声音描述,总的来说音压过大,特征,发生原因,轨道面，滚子，滚珠表面粗糙,因摩擦使轨道面，滚子，滚珠变形,因摩擦使内部间隙过大,
