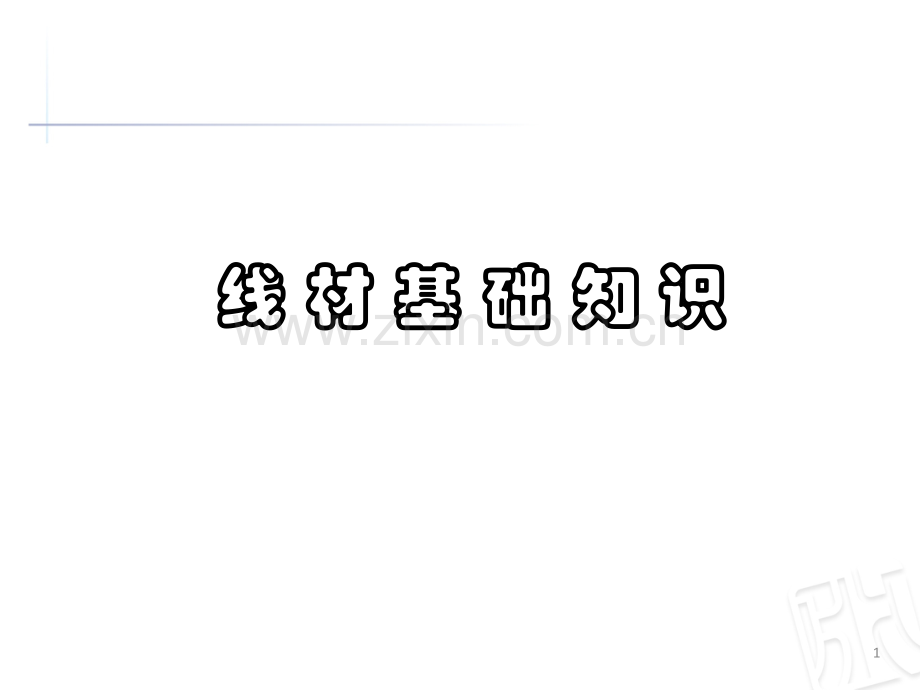

线材基础培训资料.ppt

1线线 材材 基基 础础 知知 识识2目录线材的分类线材的结构线材的印字安规常识国标线命名规则线材的分类按使用性能分类：1、电子线 2、电源线 3、数据传输线 4、电话线 5、光纤 6、大功率电源线3线材的结构电子线电子线 1、电子线结构简单，只有导体和绝缘两部分组成。绝缘芯线电子线结构示意图电子线结构示意图v电子线的材质电子线的材质 1、导体：主要是裸铜（copper),也有部分线材使用镀锡铜；2、绝缘：主要是聚氯乙烯（PVC)v电子线的区别电子线的区别 类别类别10611061100710071672167210151015耐温等级8080105105绝缘厚度0.23mm0.41mm0.70mm0.82mm绝缘材质SR-PVCPVCPVCPVC耐压值300V300V300V600V4线材的结构电源线电源线 电源线的结构较电子线要复杂，出现了护套和填充。在线材结构中，一般将不与导体直接接触的绝缘叫护套。填充（PP）：辅助成型，提高线材抗拉强度。线材采用充实成型时可不使用填充，但芯线必须经过过粉工艺处理。电源线结构示意图电源线结构示意图v电源线的芯线电源线的芯线 电源线的芯线可以有二芯和三芯等。v电源线的材质电源线的材质 1、导体使用裸铜；2、绝缘和护套采用PVC。5线材的结构数据传输线数据传输线 数据传输线的结构比较复杂，出现了地线、编织、铝箔和麦拉（PET)等。这些结构部分都是起到屏蔽的作用。v数据传输线的芯线数据传输线的芯线 数据传输线的芯线之间可以采用平行和对绞等方式。v数据传输线的材质数据传输线的材质 1、导体使用裸铜、镀锡铜、铜包钢等；2、绝缘多使用PE，护套多采用PVC。v数据传输线的屏蔽数据传输线的屏蔽 屏蔽主要是指数据传输过程中，信号之间的相互干扰。数据传输是以电流的形式在线材中进行。传输时会产生磁场，磁场干扰会增加数据传输的误码率。现代生活中磁场的存在十分方泛，包括手机、电脑、机动车、电动车、家用电器（黑家电和白家电）等都会产生磁场，影响数据传输的质量。数据传输线结构示意图数据传输线结构示意图6线材的结构RGB线缆 红、绿、蓝三色同轴，常用3+4和3+5线的说法即：RGB+4芯和RGB+5芯USB线缆 现阶段最常用的数据传输线，接口有A型（扁平）和B型（方口），USB版本有1.0、1.1、2.0、2.1等。版区别是传输速率从10M/SEC到480M/SECIEEE线缆 常见为1394标准线缆，传输速率可达400M/SECDVI/HDMI线缆 是比较高级的数据传输线，传输速率可达1.5G/SEC网络线 最常见的局域网连接线缆，现常用的为CAT5、CAT5e、CAT6和CAT6e等。主要区别是绞距不同，还有单股和多股的区别，单股比多股传输速率高同轴线 见下页详细介绍光纤 略数据传输线的简单分类：数据传输线的简单分类：7线材的结构同轴线同轴线 同轴线的结构比较统一，为增强屏蔽效果会增加一层编织和护套以或增加地线。同轴线结构示意图同轴线结构示意图v同轴线的芯线同轴线的芯线 同轴线的芯线可以是单支铜或多支铜绞合，单支铜一般使用裸铜，多支铜绞合使用镀锡铜。v同轴线的材质同轴线的材质 同轴线的绝缘一般使用发泡PE（FM-PE)；护套使用PVC；导体使用裸铜或镀锡铜。8线材的结构电话线电话线 电话线的结构比较统一，常见为导体、绝缘加护套的结构。v电话的芯线电话的芯线 电话线的导体以多支铜绞合为主；根据实际使用环境可以有二芯、四芯、六芯、八芯或更多。v电话线的材质电话线的材质 电话线的绝缘一般使用PE；护套使用PVC；导体使用裸铜或镀锡铜。电话线结构示意图电话线结构示意图9线材的印字在线材的生产过程中，很多时候要求在线材表面印字说明线材的特性，在线材的生产过程中，很多时候要求在线材表面印字说明线材的特性，这些特性通常包括以下几个方面：线材符合的安规信息、线径、使用环这些特性通常包括以下几个方面：线材符合的安规信息、线径、使用环境、机械性能、阻燃等级、生产商等。境、机械性能、阻燃等级、生产商等。v下面以一款电子线的印字内容进行说明，其线材上的印字内容如下：下面以一款电子线的印字内容进行说明，其线材上的印字内容如下：E148000 AWM STYLE 1007 22AWG 80 300V VW-1-AWM I/II A/B 80 300V FT1 LTK10线材的印字E148000UL认证证书的编号。表明此款线材已经通过UL认证，此编号是全球唯一的。vAWM中文意思为：美国线材材料。英文全称：America Wire MaterialvSTYLE 1007此款线材的规格。符合UL758标准第1007页规定的线材规格标准。该标准中规定很多种线材规格。对符合该标准的线材命名时，以UL开头，以对应的页码为具体名称。v22AWG表示线材的线径。AWG中文意思为：美国线材规格。英文全称：America Wire Gagev80 300V 表示线材的耐温和耐压等级。这两个数据是试验环境，并不是环境温度和电压vVW-1 表示线材的阻燃等级。VW-1是一种试验方法的名称。其中规定了必要的时间和方向。11线材的印字 I/II表明该线材的使用环境。I内部布线内部布线 被设备外壳等完全包围，不需采用整体式或非整体式护套，要求阻燃等 级H，也可以用于额定用途F的场合。II外部布线外部布线 部分或全部暴露在设备外，包括互联电线电缆，需要采用整体式或非 整体式护套，要求阻燃等级V，也可用于额定用途I和F的场合。F用于进一步加工用于进一步加工 公拟组装进额定用途I，II和S的AWM中。S特种用途布线特种用途布线 拟在特种用途场合附设，可能要对特殊性能分级进行评估或放弃通用 I类（内部布线）或II类（外部布线）AWM的某些线路结构性能要求。成品AWM的标志或是线盘上需要标明特种用途。12线材的印字A/BvFTI表示线材的阻燃等级。FT1是一种试验方法的名称。其中规定了必要的时间和方向。vLTK表示线材生产企业的LOGO。表明该线材的机械等级表明该线材的机械等级A A不评估不评估B B进行正常搬运评估（主要是要求绝缘厚度）进行正常搬运评估（主要是要求绝缘厚度）C C附加用途；见标牌标志。附加用途；见标牌标志。13安规常识中国标准中国标准中国的标准分为：1、国家标准国家标准：是在全国范围内统一的技术要求。国家标准的年限一般为五年2、行业标准行业标准：是指没有国家标准而又需要在全国某个行业范围内统一的技术要求。3、企业标准企业标准：是在某个企业内部统一的技术要求。4、强制性国家标准强制性国家标准是保障人体健康、人身、财产安全的标准和法律及行政法规规定 强制执行的国家标准。v国家标准的编号国家标准的编号国家标准的编号原则：1、国家标准国家标准：GBXXXXBBBB&GB/TXXXXBBBB GB：“国标”首个汉语拼间字母；XXXX：标准编号；BBBB：年份 T：推荐性标准（国家不强制实施，只推荐使用。14安规常识IEC国际电工委员会国际电工委员会国际电工委员会是世界上成立最早的非政府性国际电工标准化机构，是联合国经社理事会（ECOSOC）的甲级咨询组织。IEC主要制定电工标准。vBS英国标准协会英国标准协会英国标准学会是世界上最早的全国性标准化机构，它不受政府控制但得到了政府的大力支持。BSI制定和修订英国标准，并促进其贯彻执行。vDIN德国标准化协会德国标准化协会德国标准化学会是德国的标准化主管机关，作为全国性标准化机构参加国际和区域的非政府性标准化机构。vANSI美国国家标准协会美国国家标准协会美国国家标准学会是美国国家标准化中心，美国各界标准化活动都围绕它进行。vNF法国标准化协会（法国标准化协会（AFNOR)法国标准化协会是一个公益性的民间团体，也是一个被政府承认，为国家服务的组织。它接受标准化专署领导，负责标准的制、修订等工作。15安规常识JIS日本工业标准调查会日本工业标准调查会日本工业调查会成立于1946年2月，隶属于通产省工业技术院。JIS负责制定标准等vIEEE美国电气电子工程师协会美国电气电子工程师协会美国电气电子工程师协会是美国规模最大的专业学会。IEEE的标准制定内容有：电气与电子设备、试验方法、原器件、符号、定义以及测试方法等。vUL美国保险商实验所（美国安全实验室）美国保险商实验所（美国安全实验室）美国保险商实验所是美国最具权威的保险机构。UL标准有五分之三为ANSI采用。UL主要制定安全标准。vASME美国机械工程师协会美国机械工程师协会美国机械工程师协会主要从事发展机械工程及其相关领域的科学技术，制定机械规范和标准。vASTM美国材料与试验协会美国材料与试验协会美国材料与试验协会主要致力于制定各种材料的性能和试验方法的标准。从1973年起，扩大了业务范围，开始制定关于产品、系统和服务等领域的试验方法标准。16安规常识常见的安规标识（一）：常见的安规标识（一）：17安规常识常见的安规标识（二）：常见的安规标识（二）：18安规常识常见的安规标识（三）：常见的安规标识（三）：19国标线命名规则国标线命名规则如下：国标线命名规则如下：0固定布线用无护套电缆01一般用途单芯硬导体无护套电缆（227IEC 01）02一般用途单芯软导体无护套电缆（227IEC 02）05内部布线用导体温度为70的单芯实心导体无护套电缆（227IEC 05）06内部布线用导体温度为70的单芯软导体无护套电缆（227IEC 06）07内部布线用导体温度为90的单芯实心导体无护套电缆（227IEC 07）08内部布线用导体温度为90的单芯软导体无护套电缆（227IEC 08）4轻型无护套软电缆42扁形无护套软线（227IEC 42）5一般用途护套软电缆52轻型聚氯乙烯护套软线（227IEC 52）53普通聚氯乙烯护套软线（227IEC 53）20 CSA TEW 105C LL*22AWG FT1额定温度额定温度CSA承认号码承认号码垂直耐燃试验垂直耐燃试验CSA型号型号线号线号CSA符号符号21垂直耐燃试验垂直耐燃试验AWM 1015 VW-1 105C 600V E 22AWGUL编号编号垂直耐燃试验垂直耐燃试验额定电压额定电压UL承认号码承认号码UL符号符号线号线号UL型号型号额定温度额定温度22v目的目的:为针对使用使用产品之材料或品之材料或设备耐燃安全之考耐燃安全之考虑时所模所模拟的一种火焰燃的一种火焰燃烧试验,可分可分为水平耐燃水平耐燃试验与与垂直垂直耐燃耐燃试验.v垂直耐燃垂直耐燃试验说明明:1.将将试片每隔片每隔10秒燃秒燃烧一次一次每次燃每次燃烧10秒秒 连续5次次2.棉花不得引燃棉花不得引燃3.火焰不得火焰不得续燃燃60秒秒耐燃耐燃试验试验(Flammability test)简简介介试片夹试片火具棉花23电线燃烧方式：1、VW-1：垂直燃烧测试（UL 电线燃烧等级）2、FT1：垂直燃烧测试；3、FT2：水平燃烧测试；4、FT4：垂直燃烧测试；5、FT6：水平燃烧和烟熏测试。（FT 类的燃烧等级是CSA 标准的电线燃烧等级）24AWG 的的规格表格表AWG导线结导线结构构(mm)线经线经(mm)导线导线截面截面(mm)AWG导线结导线结构构(mm)线经线经(mm)导线导线截面截面(mm)301 x 0,250,250,05201 x 0,810,810,527 x 0,100,360,067 x 0,320,970,56281 x 0,320,320,0819 x 0,201,020,607 x 0,1270,380,09181 x 1,021,020,82261 x 0,400,400,1319 x 0,251,270,937 x 0,160,480,141619 x 0,291,441,2519 x 0,100,510,15241 x 0,510,510,211419 x 0,361,801,937 x 0,200,610,2219 x 0,130,640,251219 x 0,462,293,16221 x 0,640,640,337 x 0,250,760,341037 x 0,403,104,6519 x 0,160,810,3825线线材用途材用途品种品种STYLE No.定格定格电压(V)定格定格温度温度(C)导体体规格格(AWG)用途用途耐耐热PVC电线1007300803216耐耐热性要求之性要求之电子、子、电器机器之内部配器机器之内部配线用。用。1015600105289二重二重绝缘PVC电线16176001052891618300803216耐耐热半硬半硬质PVC电线1061300803016耐耐热性，耐剪性要求之性，耐剪性要求之计算器、事算器、事务用机器用机器之内部配之内部配线用。用。11953008030141208300803016耐耐热PVC隔离隔离电线1185300803016耐耐热性要求之性要求之电子、子、电器机器之内部配器机器之内部配线用。用。2405300803016耐耐热SR-PVC 隔隔离离电线1503150803016非屈曲性等机械性非屈曲性等机械性质之之电子机器之内部配子机器之内部配线用。用。1533-8030161777300803016耐耐热性要求之性要求之电子、子、电器机器之内部配器机器之内部配线用。用。2547-803016非屈曲性等机械性非屈曲性等机械性质之之电子机器之内部配子机器之内部配线用。用。26线材材绝缘体材体材质1.聚聚氯乙乙烯(PVC):耐耐热温度温度 60 2.耐耐热聚聚氯乙乙烯(PVC):耐耐热温度温度 75,80,90,105 3.聚乙聚乙烯(PE):耐耐热温度温度 75 27线材材额定定电流流AWG 线线号号额额定定电电流流(A)AWG 线线号号额额定定电电流流(A)301.0225.0281.0207.5262.01810.0243.01613.0
