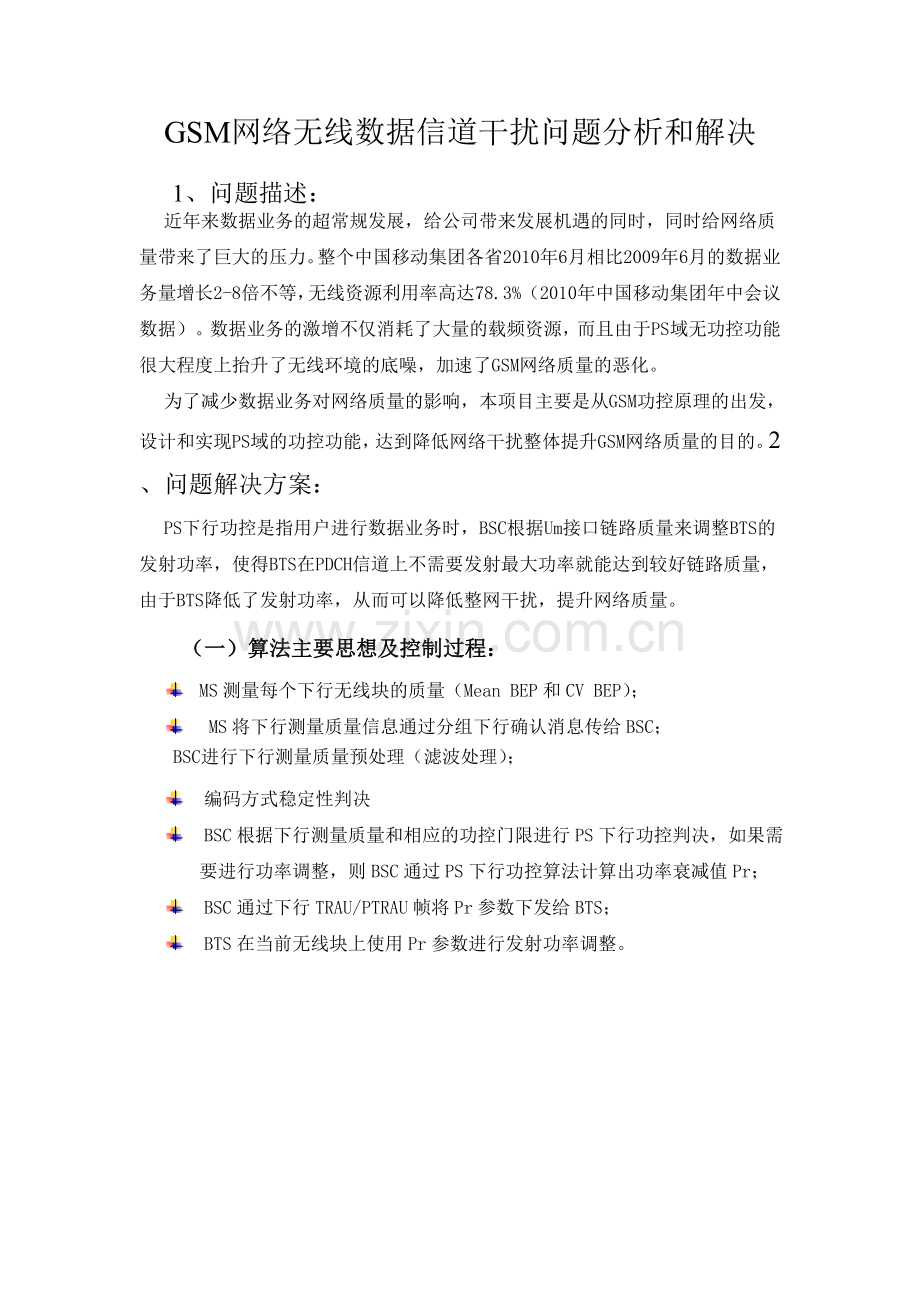

GSM网络无线数据信道干扰问题分析和解决

1、问题描述：
近年来数据业务的超常规发展，给公司带来发展机遇的同时，同时给网络质量带来了巨大的压力。整个中国移动集团各省2010年6月相比2009年6月的数据业务量增长2-8倍不等，无线资源利用率高达78.3%（2010年中国移动集团年中会议数据）。数据业务的激增不仅消耗了大量的载频资源，而且由于PS域无功控功能很大程度上抬升了无线环境的底噪，加速了GSM网络质量的恶化。
为了减少数据业务对网络质量的影响，本项目主要是从GSM功控原理的出发，设计和实现PS域的功控功能，达到降低网络干扰整体提升GSM网络质量的目的。2、问题解决方案：
PS下行功控是指用户进行数据业务时，BSC根据Um接口链路质量来调整BTS的发射功率，使得BTS在PDCH信道上不需要发射最大功率就能达到较好链路质量，由于BTS降低了发射功率，从而可以降低整网干扰，提升网络质量。
（一）算法主要思想及控制过程：
l MS测量每个下行无线块的质量（Mean BEP和CV BEP）；
l MS将下行测量质量信息通过分组下行确认消息传给BSC；
BSC进行下行测量质量预处理（滤波处理）；
l 编码方式稳定性判决
l BSC根据下行测量质量和相应的功控门限进行PS下行功控判决，如果需要进行功率调整，则BSC通过PS下行功控算法计算出功率衰减值Pr；
l BSC通过下行TRAU/PTRAU帧将Pr参数下发给BTS；
l BTS在当前无线块上使用Pr参数进行发射功率调整。

（二）控制过程：

（三）控制参数设计
参数名称
参数说明
参数取值范围
参数
单位
作用范围
支持PS下行闭环功控
是否启用PS下行闭环功控功能。
0 - 不支持
1 - 支持
无
Cell
下行功控启动门限
采用8PSK调制方式时，下行功控启动的最低编码方式等级，当前编码方式只有等于或高于下行功控启动门限时，才能启动下行功控。
MCS5～MSC9
编码方式等级值
Cell
下行功控功率初始衰减值
PS下行功控时，相对于BCCH信道最大发射功率的初始衰减值，即P0值。
0, 2, 4, 6, …, 30
dB
Cell
目标载干比位置
指目标载干比在编码方式对应的载干比区间内的位置，目标载干比位置为目标载干比值与当前编码方式对应的最小载干比值的差值。
0~10
dB
Cell
目标载干比偏移量
目标载干比值允许的最大偏差，根据目标载干比值和目标载干比偏移量，可以确定目标载干比的上下门限。
0~10
dB
Cell
功率下调最大步长
在功控过程中需要降功率时，所允许的功率调整最大步长。单位为功率衰减等级值，实际值取决于“PS功控精度”配置参数值，其关系为：功率衰减值＝功率衰减等级值×PS功控精度值。
0~15
功率衰减等级值
Cell

（四）问题解决效果
XX市区4个BSC,共255个基站769个小区、3364套载波开启PS域下行功控。效果情况如下：
1）语音业务提升情况
l CS话音质量：开启PS功控后，对CS话音质量改善明显：下行质量0-3比例提升0.5%，下行质量0-5比例提升约0.15%，对应质量差6-7比例下降：0.15%，改善幅度达到：25%（0.6%降至0.45%）。质量差切换占总切换的比例降低约0.7%，降低幅度达到：26%；
l CS KPI影响：开启PS功控后，对TCH指配成功率、TCH掉话率、建立指示成功率、SDCCH掉话率等关键KPI指标无影响，对无线切换成功率提高约0.2-0.3%；
l 语音业务DT/CQT路测：开启PS功控后，语音DT/CQT的MOS分略有提升（DT改善约0.02分，MOS分大于3.0分的比例提升约2%，CQT 语音MOS分提升约0.03），DT测试下行质量0-5比例略升约0.33%。
2）数据业务影响情况
l PS 关键KPI指标：开启PS功控后，对数据业务下行TBF掉话率基本无影响，开启前后基本持平；
l 数据业务DT/CQT路测：根据PS功控开启前后各4天的DT、CQT路测分析，PS功控对数据业务的应用层吞吐率、高编码比例无明显影响，DT测试下行RLC层误块率略有改善趋势。
3）网络底噪评估降低情况
城区信号平均强度降低1 ～2dB，底噪降低1~3dB左右。

3、本省后续工作计划和排查情况：
将继续扩大数据业务下行功控的应用范围。
4、建议集团排查内容：无。
