第3节 串联和并联
姓名： 班别： 座号： 评分：
1、如图1所示，要用两个开关分别控制两个灯泡，应该怎样连接电路？请在图1中画出接线。

＋ －

图 1

＋ －
2、按照图2甲所示的电路图，用笔画线代表导线，把图2乙中所示的实物图连接，并用箭头在电路中标出干路和两个支路在开关闭合时的电流方向。
S1
L2
S2
L1
L1
S1

L2
S2
甲

乙
图2

3、请分别根据图3所示的两个实物电路画出它们的电路图。
M
＋
－

L2
＋ －
L1

L
S2
S1
乙
甲
图3
S

姓名： 班别： 座号： 评分：

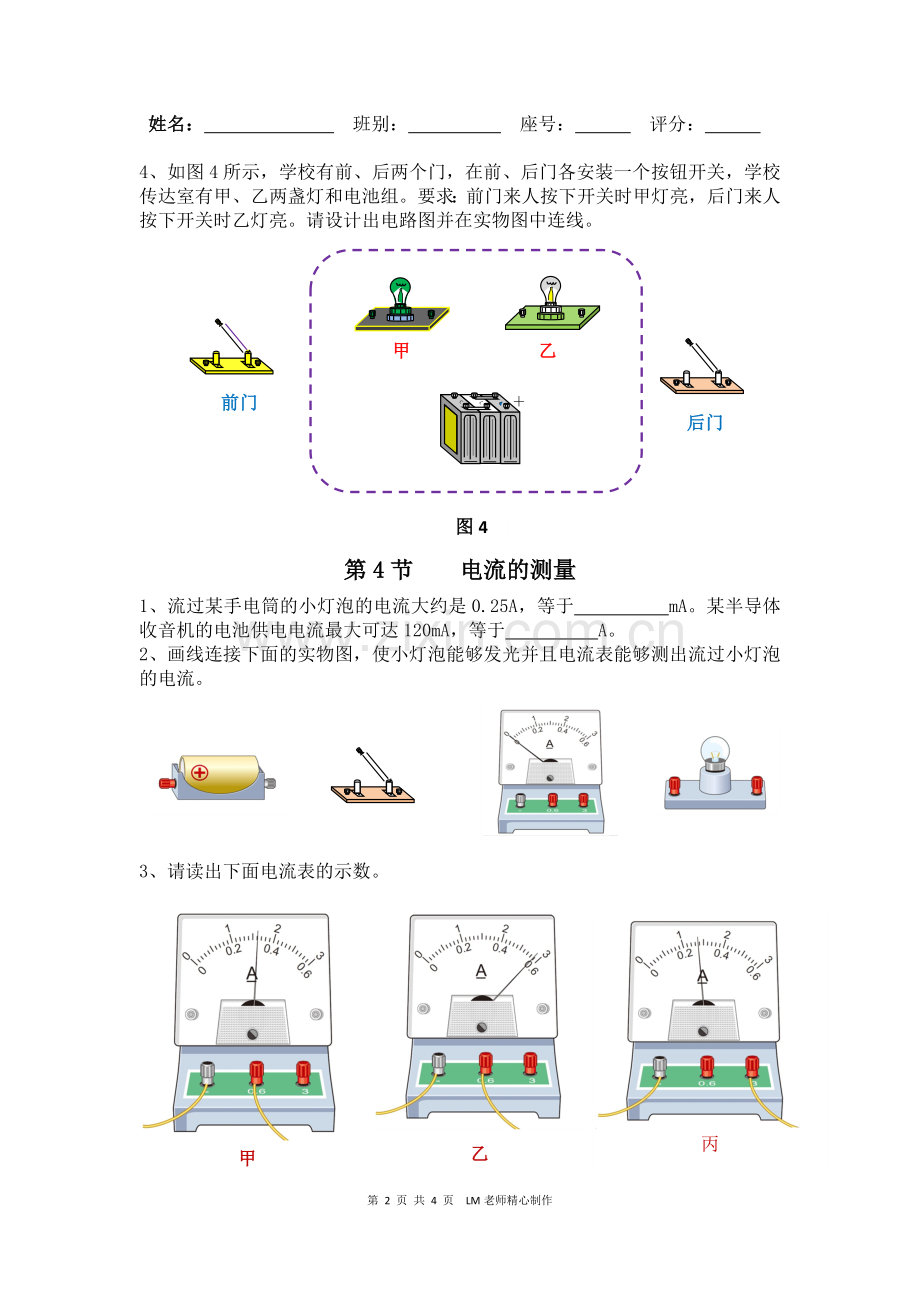

4、如图4所示，学校有前、后两个门，在前、后门各安装一个按钮开关，学校传达室有甲、乙两盏灯和电池组。要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。请设计出电路图并在实物图中连线。
后门
前门
乙
甲
＋
－

图4

第4节 电流的测量
1、流过某手电筒的小灯泡的电流大约是0.25A，等于 mA。某半导体收音机的电池供电电流最大可达120mA，等于 A。
2、画线连接下面的实物图，使小灯泡能够发光并且电流表能够测出流过小灯泡的电流。

丙

乙

甲
3、请读出下面电流表的示数。

姓名： 班别： 座号： 评分：

4、在下图中，能正确测量出通过L1灯泡的电流的电路是（ ）
L2
—
+
L1
A
L2
L1
+
—
A

—
+
A
L1
L2
+
—
+
—
A
L1
L2
A
甲 乙

丙 丁

第5节 串、并联电路中的电流规律

L1
L2
A1
A2
1、如图所示，当开关闭合后，电流表A1的示数为0.3A，通过小灯泡L1的电流是多少安？电流表A2的示数是多少安？

2、根据如图甲所示的电路图，在图乙的实物
中用笔画出连线。在闭合开关后，如果电流表
A1
L1
L2
A2
A1的示数为0.5A，电流表A2的示数为0.3A，则通过小灯泡L1、L2的电流分别是多少安？

甲图 乙图

姓名： 班别： 座号： 评分：

3、在做“探究串联电路中各处电流的关系”的实验时，每个小组只有一个电流表。实验完成后，小明借来其他小组的电流表，想同时测量三个位置的电流，以验证他已经完成的实验结果。请你按照小明的设计在图中画出连线。注意：连线不能交叉。

A3
A1
A2
L2
L1

L1
L2
4、小明用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示。这个电路中有一处导线接错了，请在这根导线上打“×”，表示这根导线不能这样连接，然后画出正确的连接位置。
