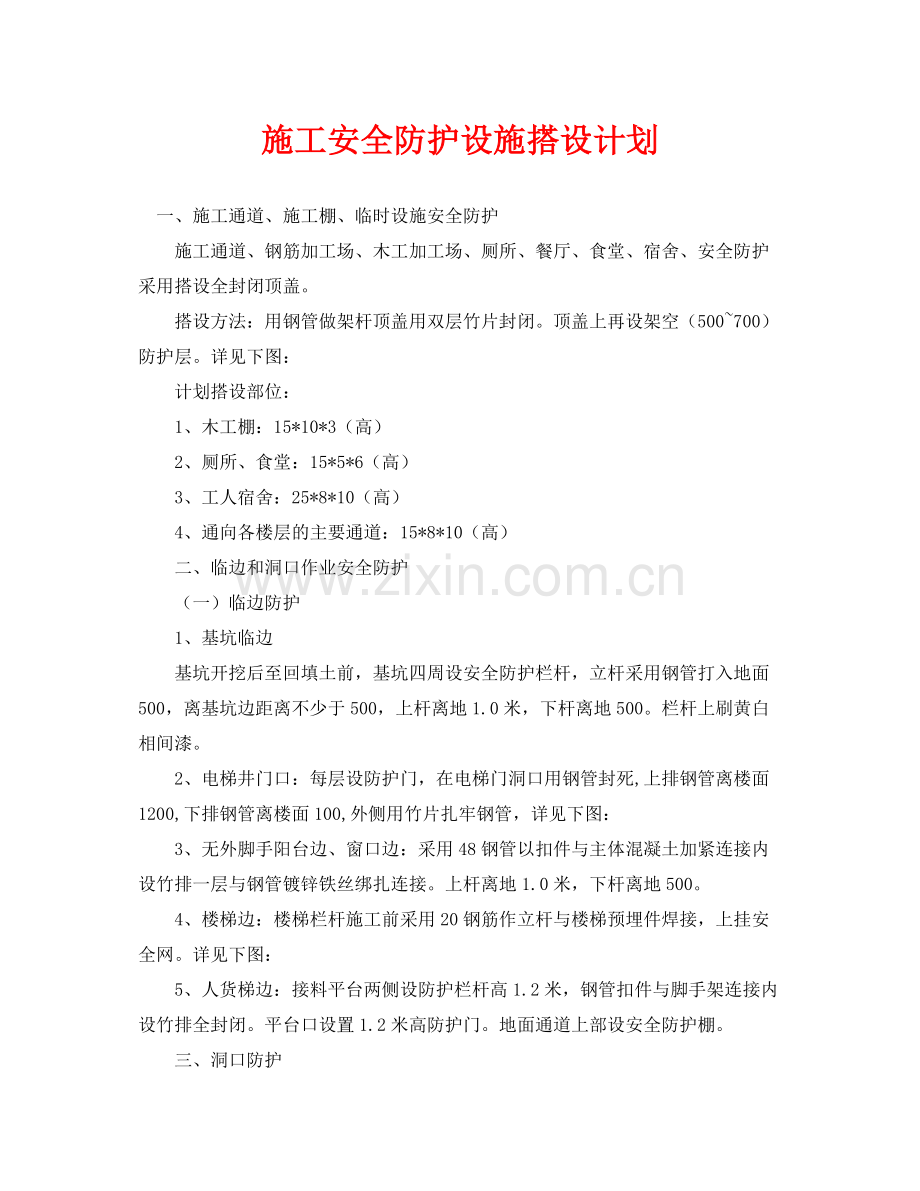

施工安全防护设施搭设计划
　一、施工通道、施工棚、临时设施安全防护
　　施工通道、钢筋加工场、木工加工场、厕所、餐厅、食堂、宿舍、安全防护采用搭设全封闭顶盖。
　　搭设方法：用钢管做架杆顶盖用双层竹片封闭。顶盖上再设架空（500~700）防护层。详见下图：
　　计划搭设部位：
　　1、木工棚：15*10*3（高）
　　2、厕所、食堂：15*5*6（高）
　　3、工人宿舍：25*8*10（高）
　　4、通向各楼层的主要通道：15*8*10（高）
　　二、临边和洞口作业安全防护
　　（一）临边防护
　　1、基坑临边
　　基坑开挖后至回填土前，基坑四周设安全防护栏杆，立杆采用钢管打入地面500，离基坑边距离不少于500，上杆离地1.0米，下杆离地500。栏杆上刷黄白相间漆。
　　2、电梯井门口：每层设防护门，在电梯门洞口用钢管封死,上排钢管离楼面1200,下排钢管离楼面100,外侧用竹片扎牢钢管，详见下图：
　　3、无外脚手阳台边、窗口边：采用48钢管以扣件与主体混凝土加紧连接内设竹排一层与钢管镀锌铁丝绑扎连接。上杆离地1.0米，下杆离地500。
　　4、楼梯边：楼梯栏杆施工前采用20钢筋作立杆与楼梯预埋件焊接，上挂安全网。详见下图：
　　5、人货梯边：接料平台两侧设防护栏杆高1.2米，钢管扣件与脚手架连接内设竹排全封闭。平台口设置1.2米高防护门。地面通道上部设安全防护棚。
　　三、洞口防护

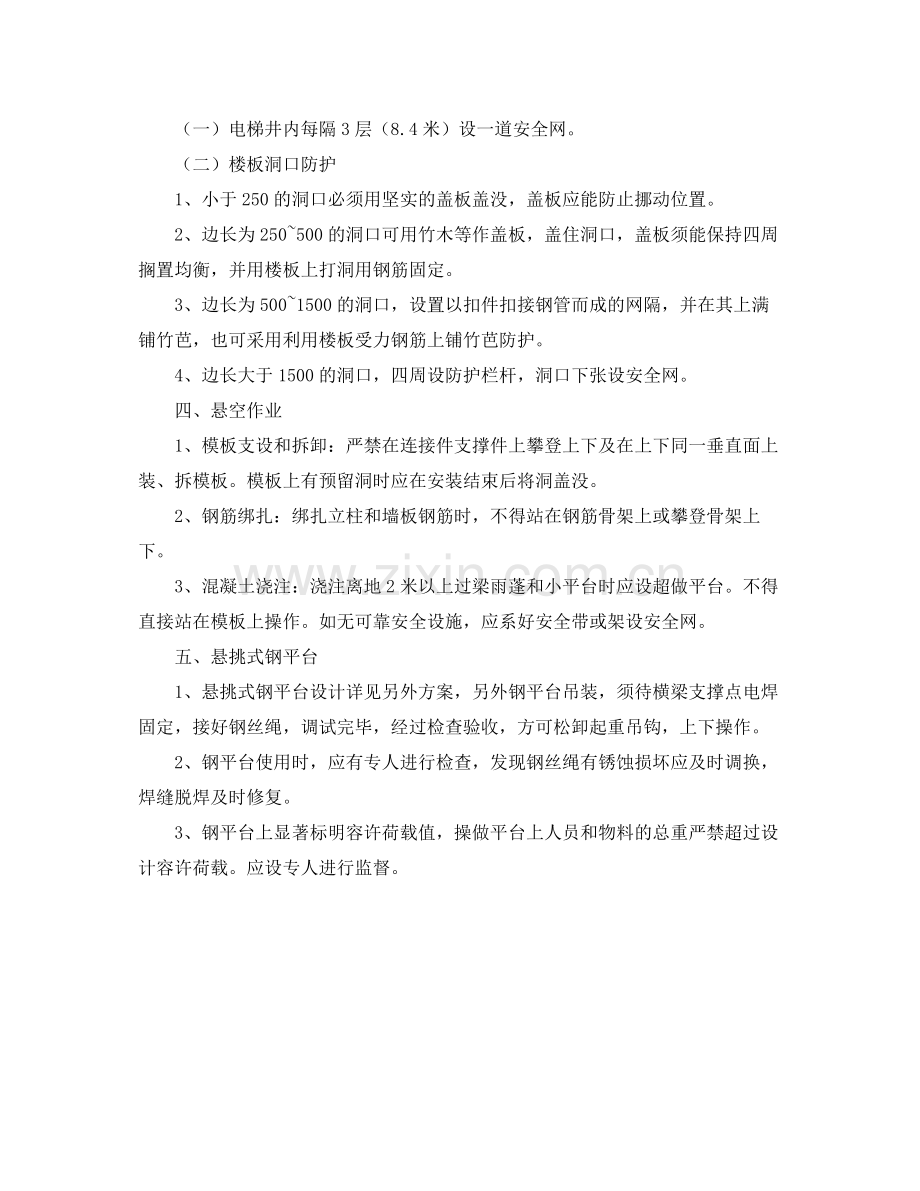

　　（一）电梯井内每隔3层（8.4米）设一道安全网。
　　（二）楼板洞口防护
　　1、小于250的洞口必须用坚实的盖板盖没，盖板应能防止挪动位置。
　　2、边长为250~500的洞口可用竹木等作盖板，盖住洞口，盖板须能保持四周搁置均衡，并用楼板上打洞用钢筋固定。
　　3、边长为500~1500的洞口，设置以扣件扣接钢管而成的网隔，并在其上满铺竹芭，也可采用利用楼板受力钢筋上铺竹芭防护。
　　4、边长大于1500的洞口，四周设防护栏杆，洞口下张设安全网。
　　四、悬空作业
　　1、模板支设和拆卸：严禁在连接件支撑件上攀登上下及在上下同一垂直面上装、拆模板。模板上有预留洞时应在安装结束后将洞盖没。
　　2、钢筋绑扎：绑扎立柱和墙板钢筋时，不得站在钢筋骨架上或攀登骨架上下。
　　3、混凝土浇注：浇注离地2米以上过梁雨蓬和小平台时应设超做平台。不得直接站在模板上操作。如无可靠安全设施，应系好安全带或架设安全网。
　　五、悬挑式钢平台
　　1、悬挑式钢平台设计详见另外方案，另外钢平台吊装，须待横梁支撑点电焊固定，接好钢丝绳，调试完毕，经过检查验收，方可松卸起重吊钩，上下操作。
　　2、钢平台使用时，应有专人进行检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊及时修复。
　　3、钢平台上显著标明容许荷载值，操做平台上人员和物料的总重严禁超过设计容许荷载。应设专人进行监督。
