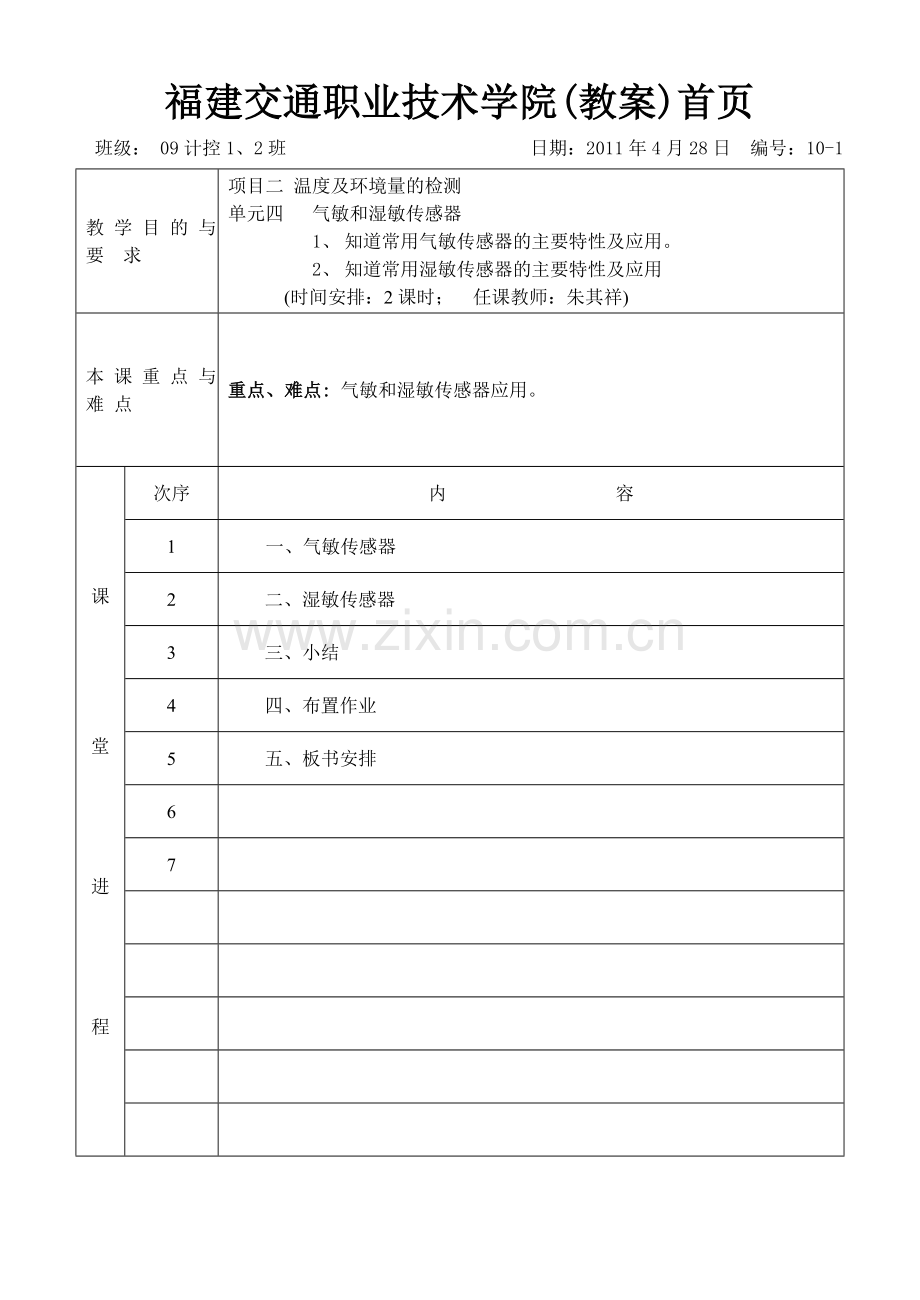

福建交通职业技术学院(教案)首页
班级： 09计控1、2班 日期：2011年4月28日 编号：10-1
教 学 目 的 与 要 求
项目二 温度及环境量的检测
单元四 气敏和湿敏传感器
1、 知道常用气敏传感器的主要特性及应用。
2、 知道常用湿敏传感器的主要特性及应用
(时间安排：2课时； 任课教师：朱其祥)
本 课 重 点 与 难 点
重点、难点: 气敏和湿敏传感器应用。
课 堂 进 程
次序
内 容
1
一、气敏传感器
2
二、湿敏传感器
3
三、小结
4
四、布置作业
5
五、板书安排
6

7

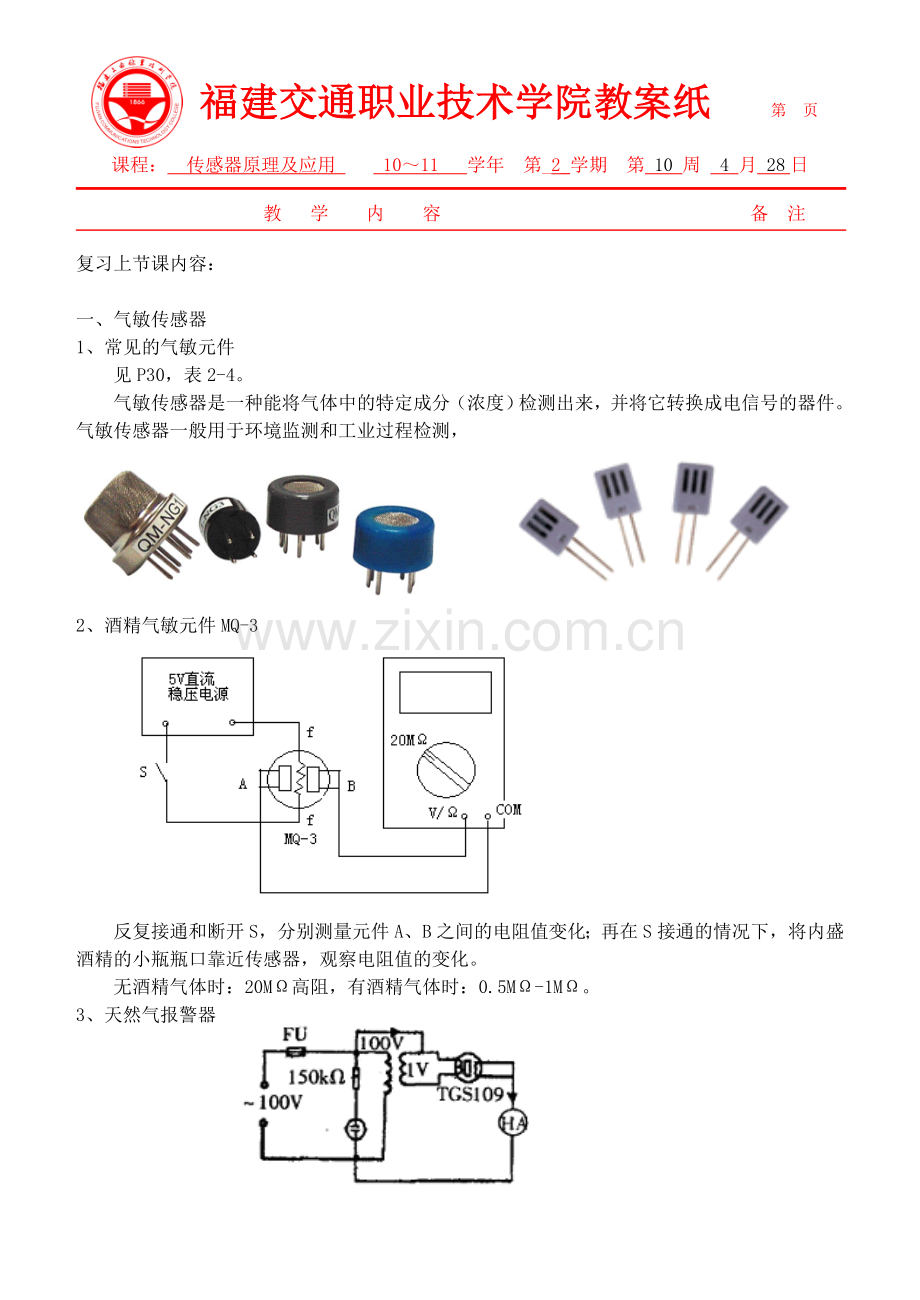

福建交通职业技术学院教案纸 第 页
课程： 传感器原理及应用 10～11 学年 第_2_学期 第 10 周 4 月 28日

教 学 内 容 备 注

复习上节课内容：

一、 气敏传感器
1、常见的气敏元件
见P30，表2-4。
气敏传感器是一种能将气体中的特定成分（浓度）检测出来，并将它转换成电信号的器件。气敏传感器一般用于环境监测和工业过程检测，

2、酒精气敏元件MQ-3

反复接通和断开S，分别测量元件A、B之间的电阻值变化；再在S接通的情况下，将内盛酒精的小瓶瓶口靠近传感器，观察电阻值的变化。
无酒精气体时：20MΩ高阻，有酒精气体时：0.5MΩ-1MΩ。
3、天然气报警器

气敏传感器TGS109在空气中的电阻较大、电流较小、蜂鸣器不发声；当室内天然气浓度约为1%时，它的电阻较低，流经电路的电流较大（此时电流方向如图中箭头所示），可直接驱动蜂鸣器报警。
4、家用煤气报警器

由4部分组成：
稳压电源
煤气检测电路
振荡电路
报警输出电路

二、湿敏传感器
1、湿度的概念
见P35，绝对湿度、相对湿度、露点温度。
传感器一般有两类：电阻式湿敏传感器和电容式湿敏传感器。
2、湿敏电阻
湿敏电阻的特点是在基片上覆盖一层用感湿材料制成的膜，当空气中的水蒸气吸附在感湿膜上时，元件的电阻率和电阻值都发生变化，利用这一特性即可测量湿度。

3、湿度报警器
功能：将婴儿尿湿报警器放在婴儿尿布下面，当婴儿撒尿时，能从喇叭里传出动听的音乐声，提醒妈妈快给婴儿换尿布。

报警器原理：
电路由三个单元电路所组成:
(1)由湿敏传感器SM与VT1组成电子开关电路；
(2)由555时基集成电路和阻容元件组成延时电路；
(3)IC2为软封装音乐集成电路。

报警器所用元件比较少，制作简单，性能可靠，可用通用印制板进行焊接。外壳可选用成品音乐门铃进行改制，湿敏传感器则需自制，建议制作两个以上，交替使用，增加可靠性。
三极管VT1的基极与电源负极用导线与直径3.5CM的插座相连，将插座固定在音乐门铃外壳上。使用时将湿敏传感器的插头插入孔内即可。

三、小结：
通过本单元的学习和训练，了解常见气敏和湿敏元件的特性。通过制作实践，了解气敏电阻的应用和湿度的测量方法。

四、布置作业：

五、板书安排
黑板分为三个部分：左边为标题，不擦除。中部为具体讲解，更新擦除。右边以图形为主，也可以写临时性内容。
