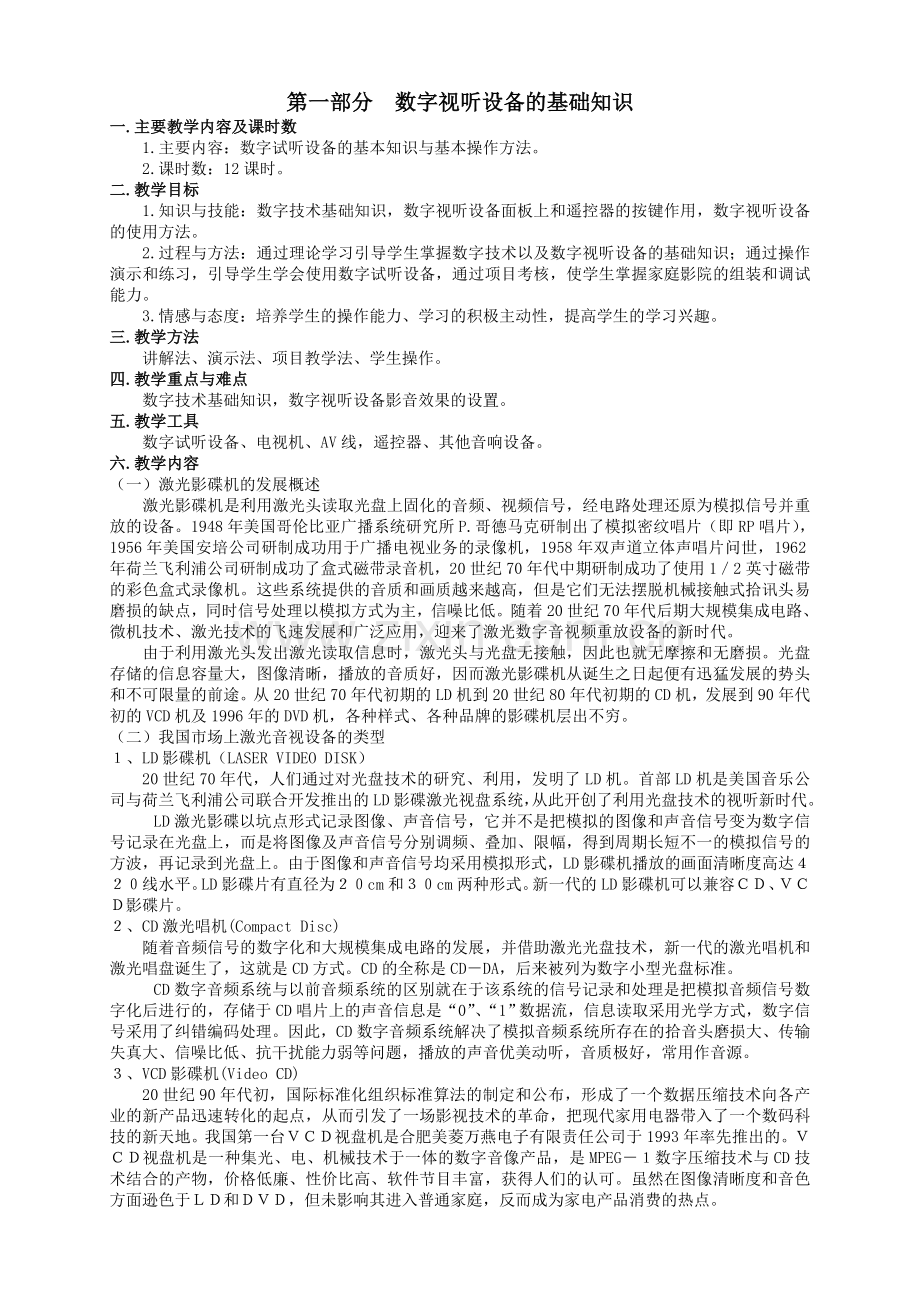

第一部分 数字视听设备的基础知识
一.主要教学内容及课时数
1.主要内容：数字试听设备的基本知识与基本操作方法。
2.课时数：12课时。
二.教学目标
1.知识与技能：数字技术基础知识，数字视听设备面板上和遥控器的按键作用，数字视听设备的使用方法。
2.过程与方法：通过理论学习引导学生掌握数字技术以及数字视听设备的基础知识；通过操作演示和练习，引导学生学会使用数字试听设备，通过项目考核，使学生掌握家庭影院的组装和调试能力。
3.情感与态度：培养学生的操作能力、学习的积极主动性，提高学生的学习兴趣。
三.教学方法
讲解法、演示法、项目教学法、学生操作。
四.教学重点与难点
数字技术基础知识，数字视听设备影音效果的设置。
五.教学工具
数字试听设备、电视机、AV线，遥控器、其他音响设备。
六.教学内容
（一）激光影碟机的发展概述
　　激光影碟机是利用激光头读取光盘上固化的音频、视频信号，经电路处理还原为模拟信号并重放的设备。1948年美国哥伦比亚广播系统研究所P.哥德马克研制出了模拟密纹唱片（即RP唱片），1956年美国安培公司研制成功用于广播电视业务的录像机，1958年双声道立体声唱片问世，1962年荷兰飞利浦公司研制成功了盒式磁带录音机，20世纪70年代中期研制成功了使用1／2英寸磁带的彩色盒式录像机。这些系统提供的音质和画质越来越高，但是它们无法摆脱机械接触式拾讯头易磨损的缺点，同时信号处理以模拟方式为主，信噪比低。随着20世纪70年代后期大规模集成电路、微机技术、激光技术的飞速发展和广泛应用，迎来了激光数字音视频重放设备的新时代。
　　由于利用激光头发出激光读取信息时，激光头与光盘无接触，因此也就无摩擦和无磨损。光盘存储的信息容量大，图像清晰，播放的音质好，因而激光影碟机从诞生之日起便有迅猛发展的势头和不可限量的前途。从20世纪70年代初期的LD机到20世纪80年代初期的CD机，发展到90年代初的VCD机及1996年的DVD机，各种样式、各种品牌的影碟机层出不穷。
（二）我国市场上激光音视设备的类型
１、LD影碟机（LASER VIDEO DISK）
20世纪70年代，人们通过对光盘技术的研究、利用，发明了LD机。首部LD机是美国音乐公司与荷兰飞利浦公司联合开发推出的LD影碟激光视盘系统，从此开创了利用光盘技术的视听新时代。
LD激光影碟以坑点形式记录图像、声音信号，它并不是把模拟的图像和声音信号变为数字信号记录在光盘上，而是将图像及声音信号分别调频、叠加、限幅，得到周期长短不一的模拟信号的方波，再记录到光盘上。由于图像和声音信号均采用模拟形式，LD影碟机播放的画面清晰度高达４２０线水平。LD影碟片有直径为２０cm和３０cm两种形式。新一代的LD影碟机可以兼容ＣＤ、ＶＣＤ影碟片。
２、CD激光唱机(Compact Disc)
随着音频信号的数字化和大规模集成电路的发展，并借助激光光盘技术，新一代的激光唱机和激光唱盘诞生了，这就是CD方式。CD的全称是CD－DA，后来被列为数字小型光盘标准。
CD数字音频系统与以前音频系统的区别就在于该系统的信号记录和处理是把模拟音频信号数字化后进行的，存储于CD唱片上的声音信息是“0”、“1”数据流，信息读取采用光学方式，数字信号采用了纠错编码处理。因此，CD数字音频系统解决了模拟音频系统所存在的拾音头磨损大、传输失真大、信噪比低、抗干扰能力弱等问题，播放的声音优美动听，音质极好，常用作音源。
３、VCD影碟机(Video CD)
20世纪90年代初，国际标准化组织标准算法的制定和公布，形成了一个数据压缩技术向各产业的新产品迅速转化的起点，从而引发了一场影视技术的革命，把现代家用电器带入了一个数码科技的新天地。我国第一台ＶＣＤ视盘机是合肥美菱万燕电子有限责任公司于1993年率先推出的。ＶＣＤ视盘机是一种集光、电、机械技术于一体的数字音像产品，是MPEG－１数字压缩技术与CD技术结合的产物，价格低廉、性价比高、软件节目丰富，获得人们的认可。虽然在图像清晰度和音色方面逊色于ＬＤ和ＤＶＤ，但未影响其进入普通家庭，反而成为家电产品消费的热点。

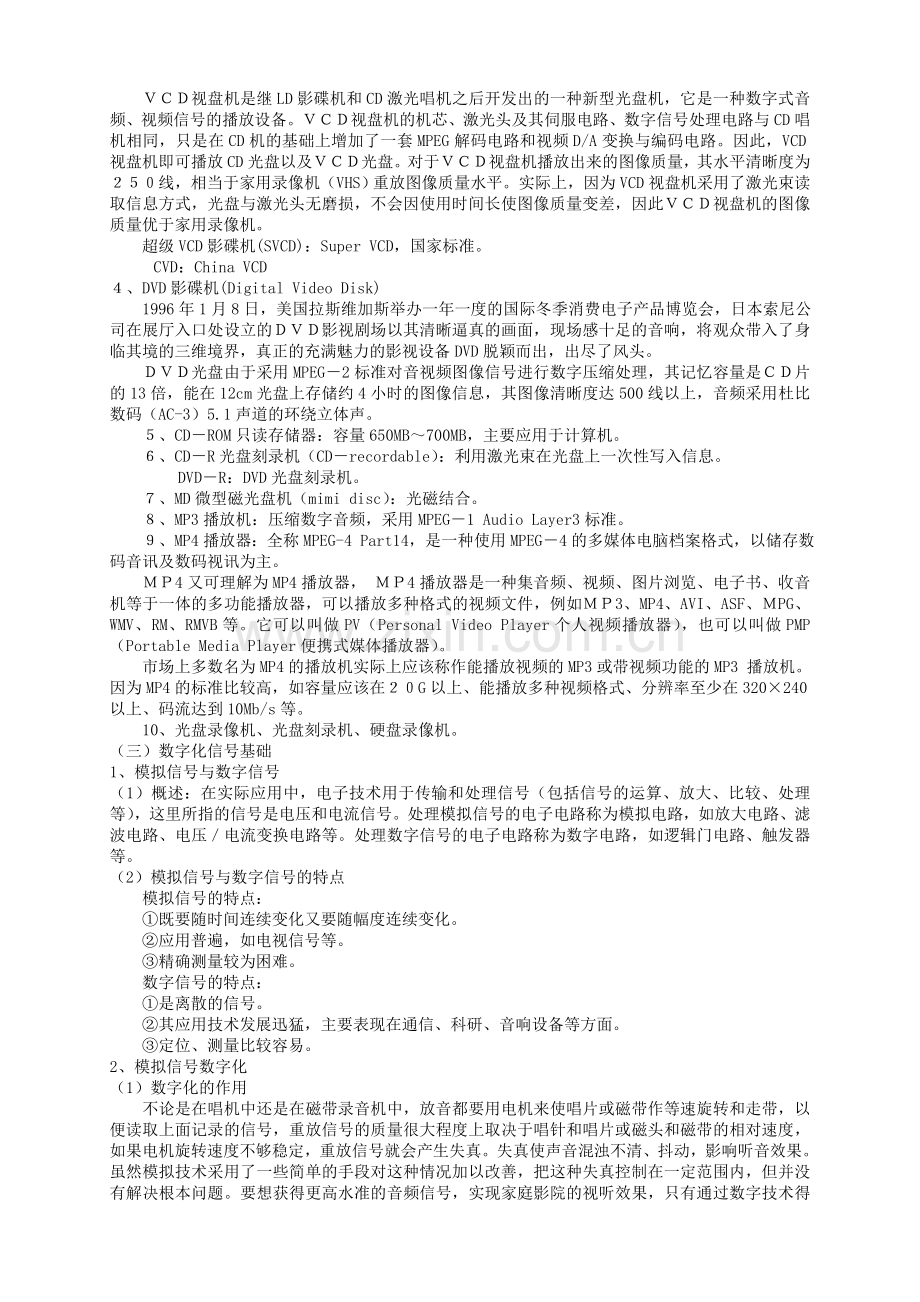

　　ＶＣＤ视盘机是继LD影碟机和CD激光唱机之后开发出的一种新型光盘机，它是一种数字式音频、视频信号的播放设备。ＶＣＤ视盘机的机芯、激光头及其伺服电路、数字信号处理电路与CD唱机相同，只是在CD机的基础上增加了一套MPEG解码电路和视频D/A变换与编码电路。因此，VCD视盘机即可播放CD光盘以及ＶＣＤ光盘。对于ＶＣＤ视盘机播放出来的图像质量，其水平清晰度为２５０线，相当于家用录像机（VHS）重放图像质量水平。实际上，因为VCD视盘机采用了激光束读取信息方式，光盘与激光头无磨损，不会因使用时间长使图像质量变差，因此ＶＣＤ视盘机的图像质量优于家用录像机。
　　超级VCD影碟机(SVCD)：Super VCD，国家标准。
CVD：China VCD
４、DVD影碟机(Digital Video Disk)
1996年1月8日，美国拉斯维加斯举办一年一度的国际冬季消费电子产品博览会，日本索尼公司在展厅入口处设立的ＤＶＤ影视剧场以其清晰逼真的画面，现场感十足的音响，将观众带入了身临其境的三维境界，真正的充满魅力的影视设备DVD脱颖而出，出尽了风头。
　　ＤＶＤ光盘由于采用MPEG－2标准对音视频图像信号进行数字压缩处理，其记忆容量是ＣＤ片的13倍，能在12cm光盘上存储约4小时的图像信息，其图像清晰度达500线以上，音频采用杜比数码（AC-3）5.1声道的环绕立体声。
５、CD－ROM只读存储器：容量650MB～700MB，主要应用于计算机。
６、CD－R光盘刻录机（CD－recordable）：利用激光束在光盘上一次性写入信息。
DVD－R：DVD光盘刻录机。
７、MD微型磁光盘机（mimi disc）：光磁结合。
８、MP3播放机：压缩数字音频，采用MPEG－1 Audio Layer3标准。
９、MP4播放器：全称MPEG-4 Part14，是一种使用MPEG－4的多媒体电脑档案格式，以储存数码音讯及数码视讯为主。
　　ＭＰ4又可理解为MP4播放器， ＭＰ4播放器是一种集音频、视频、图片浏览、电子书、收音机等于一体的多功能播放器，可以播放多种格式的视频文件，例如ＭＰ3、MP4、AVI、ASF、ＭPG、WMV、RM、RMVB等。它可以叫做PV（Personal Video Player个人视频播放器），也可以叫做PMP（Portable Media Player便携式媒体播放器）。
　　市场上多数名为MP4的播放机实际上应该称作能播放视频的MP3或带视频功能的MP3 播放机。因为MP4的标准比较高，如容量应该在２０G以上、能播放多种视频格式、分辨率至少在320×240以上、码流达到10Mb/s等。
10、光盘录像机、光盘刻录机、硬盘录像机。
（三）数字化信号基础
1、模拟信号与数字信号
（1）概述：在实际应用中，电子技术用于传输和处理信号（包括信号的运算、放大、比较、处理等），这里所指的信号是电压和电流信号。处理模拟信号的电子电路称为模拟电路，如放大电路、滤波电路、电压／电流变换电路等。处理数字信号的电子电路称为数字电路，如逻辑门电路、触发器等。
（2）模拟信号与数字信号的特点
　　模拟信号的特点：
　　①既要随时间连续变化又要随幅度连续变化。
　　②应用普遍，如电视信号等。
　　③精确测量较为困难。
　　数字信号的特点：
　　①是离散的信号。
　 ②其应用技术发展迅猛，主要表现在通信、科研、音响设备等方面。
③定位、测量比较容易。
2、模拟信号数字化
（1）数字化的作用
　　不论是在唱机中还是在磁带录音机中，放音都要用电机来使唱片或磁带作等速旋转和走带，以便读取上面记录的信号，重放信号的质量很大程度上取决于唱针和唱片或磁头和磁带的相对速度，如果电机旋转速度不够稳定，重放信号就会产生失真。失真使声音混浊不清、抖动，影响听音效果。虽然模拟技术采用了一些简单的手段对这种情况加以改善，把这种失真控制在一定范围内，但并没有解决根本问题。要想获得更高水准的音频信号，实现家庭影院的视听效果，只有通过数字技术得以实现即将模拟信号转化为数字信号，因此将模拟信号数字化是电子技术发展的必然过程。
（2）什么是模拟信号数字化
模拟信号数字化是把模拟信号通过A/D（模/数）转换电路变换成数字信号，如将正弦波电压信号转换成方波电压信号、正弦波电压信号转换成尖峰波电压信号等。在对信号的数字处理方式中，最常用的是用脉冲的有和无来代表０和１。无脉冲时为０，有脉冲时为1，在计算机中是这样，在AV信号的数字处理中也是如此。
３、数字化信号的优点
　　数字方式由于把模拟信号变换成了数字信号，即变换成了序列脉冲信号，这些脉冲信号的变化仅指脉冲宽度的变化，而脉冲幅度是不变的。利用限幅器可以轻易地削除在数字化过程中可能引入的噪声，使脉冲波形达到非常平整的效果，这比处理模拟信号中的噪声容易得多。
　　在数字信号中，脉冲的幅度已不像模拟信号那样重要，因为数字电路处理的是脉冲的有无，只要脉冲幅度达到能够识别的电平值即可；在模拟信号中，则需要知道每一个模拟量的准确值。
　　总的来说数字化信号具有以下优点：
　　①数字化信号具有极高的稳定性及可靠性，依赖元器件与电路稳定性的程度降低，电路只要能辨别脉冲的有无即可。只要增加数字信号的量化位数，就能获得高精度。
　　②便于用计算机来处理数字信息和进行各种控制，数字信号还可以长时间储存。
　　③电路便于大规模集成化，提高运行速度。
４、数字化信号的过程
　　在时间轴上对模拟信号进行分段，取其分段点的信号电平值，然后将此电平值变换成二进制数，用0和1表示，在电路中用脉冲的有无表示，这就是数字化。可见，在数字化中最关键的是分段信号电平和对电平采用四舍五入法取整后再变换成二进制。在数字处理技术中，这几种处理分别称为采样、量化和编码。
（１）采样（取样）就是采集样本，在这里就是对模拟信号进行分段，取分段点的信号电平值，这一系列的信号电平值就是代表模拟信号的样本值。用这些离散的样本值替换原来连续信号波形的操作称为采样。
　　采样时，在一定的时间范围内，获得的采样点的多少取决于时间间隔的大小，时间间隔越小，采样点越多，反之就越少。在数字处理技术中一般用采样频率表示样点的多少，样点的频率等于采样时间间隔的倒数。这样，采样频率越高，获得的采样点就越多。
取样频率：每秒钟的取样次数，常用fs表示，要求大于模拟信号频率上限的2倍，fs≥2fB。
如声音信号20Hz～20kHz，则fs ≥40kHz，一般CD机的fs为44.1kHz。
取样级数：表示信号的二进制数的位数，表达了量化的精细程度。
量化级数M＝2n，其中n为取样级数。
音频信号n＝16bit，图像信号n＝8bit。
（２）量化是采用四舍五入的方法把每个采样值归并到某一个临近的整数，并且用二进制码来表示。
采样值与量化值有一定的误差，即量化误差，随之引起量化噪声。
减小量化误差的方法：增加量化级数。
（３）编码就是将已量化（取整）的各电平值用二进制数码表示的过程。在电路中，用脉冲的有无来表示0和1，即1为有脉冲，0为无脉冲。这些脉冲信号必须幅度相等、宽度相同，这样经过编码的脉冲信号称为脉冲编码调制信号（ＰＣＭ信号）。可见，数字信号是离散的不连续的电压（或电流）的脉冲序列，每个脉冲代表一个信号元素，即二进制数中的一个位。
（4）Ａ／Ｄ变换就是模拟／数字变换，它的作用是把模拟信号变换成数字信号。首先利用采样保持电路对输入的模拟信号采集样本值，然后进行量化编码处理。经量化编码处理后，模拟信号就变成了数字信号，故量化编码电路又称为Ａ／Ｄ变换器。ＣＤ由于采用１６位的数字信号，所以Ａ／Ｄ变换器必须具有将模拟信号分解成216＝65536个等级的能力，且变换过程必须在10～20s的时间内完成。
Ｄ／Ａ变换就是数字／模拟变换，即把数字信号变换成模拟信号。它是Ａ／Ｄ变换的逆变换。Ａ／Ｄ变换是把模拟信号变换成数字信号，以便进行各种数字处理。Ｄ／Ａ变换是把处理后的数字信号还原成模拟信号，这样才能利用目前的放大器和扬声器把音响信号重放出来。
（5）比特、字节、比特流
比特（bit)：二进制数的位数。
比特流：电路通过的数码信号序列。
比特率(码率)：某点每秒钟通过的比特数，bit/s或BPS。
字节（Byte）：存储单位，1Byte＝8bit。
1KB＝1024B、1MB＝1024KB、1Byte＝8bit。
（四）VCD光盘结构与数据格式
　　VCD盘片存储的内容与CD盘片不同，但大小一样，其直径为120mm；盘片中央有一内孔，用于刻录与播放的固定，其直径为15mm；内孔之外26mm～116mm之间为用户数据区；用户数据区之外116mm～117mm处为导出区；117mm～120mm之间为盘片的边沿区。
从盘片的剖面看，盘片分为三层。一层为透明衬底，一般多由聚氯乙烯(PＶC)、丙烯基（ＰＭＭＡ）或聚碳酸酯（ＰＣ）等构成，其中聚碳酸酯作为制造ＶＣＤ和CD盘片的材料具有耐热、耐湿及良好的成型性能；中间层为反射层，用金属薄膜铝采用蒸镀方法形成；反射层上面是保护层，一般由硬树脂制成；保护层上面为商标层。光盘重量在14g～33g之间。
ＶＣＤ的视频信号和音频信号以二进制的方式存储在光盘上，“1”和“0”以反射层的“坑”和“岛”来表示。在反射层上，每次坑岛的跳变处表示数字１，不跳变处表示数字０。光盘上的坑和岛由内向外螺旋延伸，每个坑的深度大约0.1μｍ，宽度约0.5μｍ～0.6μｍ，长度约0.83μｍ～3.1μｍ，相邻两圈坑道的宽度为1.6μｍ。对于一张12cm的CD、VCD光盘来讲，其轨迹长度大约5000m。如果对一张光盘的尺寸作一个比喻，那么，人的一根头发相当于唱片的30条轨迹；若将一个凹坑或一个凸岛的大小看做一粒谷子那么大，则激光唱片的直径将有800m。
（五）MPEG1编码原理
　　要完整地显示一帧画面，在PAL制中，每秒钟要传送25帧彩色活动图像；在NTSC制中，每秒钟要传送30帧彩色活动图像。在PAL制中每帧用625行扫描６MHz带宽的视频信号，每行对图像取样860点，约有500线的清晰度；而在NTSC制中，每帧用525行进行扫描。
　　若要进行数字化传送，必须将有效行的每个图像取样点分解成亮度信号Ｙ和两个色差信号Ｕ和Ｖ进行量化。首先将Ｒ、Ｇ、Ｂ三基色彩色图像信号转变为亮度信号Ｙ和色差信号Ｕ、Ｖ，再将图像细化采样成８×８的图像块作为二维离散余弦变换ＤＣＴ的输入，通过正向DCT变换，使能量集中在少数几个系数上，再进行量化和编码处理。
１、分割一帧图像进行数字化压缩、细化采样
　　为了提高图像质量，在对视频模拟信号采样之前，先要对每帧图像进行分割处理。首先将每帧图像从上至下横向切成若干条，每条称为图像片；再将每片纵向切成若干块，称为图像块（即宏块）。图像块是处理彩色图像的最基本单元，可分解成一个亮度图像块Y和两个数字色差图像块Cr、Cb。人眼对亮度信号非常敏感而对色度信号不敏感，利用这一特点再把亮度图像块平均切割成四份，每一份称为像素块。为了便于数字化处理，将每块分割成8×8的取样矩阵形式，每个取样元素是构成图像的最小单元，称为像素点。作为数字图像的取样点，像素越多，图像越清晰，反之图像越模糊。用8bit对每一个像素进行量化，则每个点可取得256个等级的高精度及灰度来反映亮度，其信噪比相当高，达到58.8dB，远远超过VHS模拟录像机的图像质量。
　　两个色差图像块不再分割，直接用8×8的取样矩阵形式采样。每个取样元素代表色差像素点，每个色差像素点同样用8bit量化，如图1.1所示。
　　这种YUV411的取样格式比采用RGB编码的取样格式数据信息量减少了50%。这种对亮度信号进行细化采样，对色差信号进行粗略采样的方法对一帧图像实现了第一次压缩，但由于数据流太大，传输码率太高，CD光盘是不能承受的。因此，只有以降低清晰度为代价，采用每行的像素点和每帧中的行数都取一半的方法，才能形成MPEG1的格式。如表1.1所示，传输码率为30.4Mb/s，水平清晰度250线。
MPEG1的图像压缩分割流程规定从上到下，从左到右逐行扫描分割，NTSC制中（525行制），每帧图像切成15片，每片切成22个图像块，共330个图像块；在PAL制中（625行制），每帧图像分割成18片，每片切成22个图像块，共396个图像块。在图像块中，对亮度图像块再等分成四份，每份为8×8的像素矩阵，每个亮度图像块共有256个像素点；对两个色差图像块，每个色差图像块为8×8的像素矩阵，共有64个像素点。
图像块量化编码的传送顺序为：亮度图像块（第一像素块、第二像素块、第三像素块、第四像素块）→色差图像块Cr→色差图像块Cb→亮度图像块。整个细化采样过程从左到右，从上至下。
2、帧间压缩技术
　　帧间压缩技术是依据电视场的相关性，按每秒传送２５～３０帧的系列画面来保证连续传送，以避免闪动的重要手段。相邻帧的相似性很强，相邻帧的背景与主体的差异很小，背景差异更小，整帧画面换新的相邻帧是几乎没有的。根据这一客观规律，充分利用人类视觉的非线性，采取减少时域冗余信息的方法进行有损压缩，是帧间压缩技术的理论依据。
　　帧间压缩不依次传送电视的每帧图像，而是把要传送的图像帧定义为3种帧图像。
　　第一种帧叫做基准编码帧，简称I帧。I帧包括图像信号的全部信息，其数据代表了画面背景运动主体的详情，是其他相邻帧的参考基准。
　　第二种帧叫做向前预测编码帧，简称P帧。P帧以I帧作为参考画面，只传送主体变化的差值信息，称为预测误差。P帧是在I帧的基础上获得的，它是以前面的I帧为参考获得的预测误差，若前面是P帧，也可以前面的P帧为参考获得预测误差。在重放时，依靠帧存储器将I帧和P帧的差值进行运算，得出新的画面，与录像前的运动画面一模一样。
　　第三种帧叫做双向预测内插编码帧，简称B帧。B帧只传送在它前面的I帧（或P帧）和后面的P帧的差值信息。差值信息是B帧传送它前面的I帧（或P帧）和后面的P帧的误差信息，称为双向误差预测。这种传送双向预测误差方法是MPEG1特有的，因此I帧和P帧或P帧之间一般可以有两个B帧。

图1.1 图像分割、细化采样

电视制式

PAL：625行/50场

NTSC：525行/60场

行频

15.625kHz

15.734kHz

取样频率

亮度：6.75MHz色度：3.75MHz

每行亮度取样点

432点/行

429点/行

色度有效区像素

176像素/行
144行/帧

176像素/行
120行/帧

亮度有效区像素

352像素/行
288行/帧

352像素/行
240行/帧

像素传输速度

3.8016兆像素/秒（每像素8bit）

码率（每像素8bit）

30.4128Mb/s

码率为4Mb/s时的压缩比

7.6

码率为1.2Mb/s时的压缩比

25.34

表1.1 MPEG1图像参数

　　为了使图像能及时编辑，在编码处理时将图像以帧为单位进行分组，PAL制以5帧为一组，简称5帧组；NTSC制以6帧为一组，简称6帧组，如图1.2所示。每组传送时间为0.2s，每0.2s就产生一个图像进出的编辑点。可见，在一连串连续相关的图像帧分为I、P、B格式传送编码时，只有I帧需全帧图像编码传送，P帧和B帧只有预测误差信息量传送。比起I帧，全帧图像信息编码传送的信息量要少得多。I帧的数据大小为19000Byte，P帧为10000Byte，B帧为2800～2900Byte。所以I帧的信息量最大，B帧的信息量最小。这种图像帧重新定义后，编辑的方法与逐帧依次传送相比，每6帧中就有5帧只需传送少量信息数据，使传送的数据大大减少，这就是图像帧间压缩的结果。在一个帧组内，运动主体运动得越快的场面，P帧和B帧的数据量越多，要达到正常的MPEG1标准，其压缩比越大，所以可用低码率来传送活动图像，这就对器件有了更高的要求，需要较大的存储容量和较复杂的编码方式。因此，在重放光盘中的激烈打斗场面和快速运动场面时，常常可以看见小方块状的格子出现在运动主体周围，即马赛克现象，这是受MPEG1压缩方式的局限和不合理的编辑造成的。

图1.2 帧组的构成

3、帧内压缩技术的原理
　　一帧“新闻联播”的画面，播音员面部和服装部位的线条与清晰度是各不同的，其面部是受观众注意的部位，不仅轮廓变化大，而且线条特别复杂，亮度、灰度等级差异大；其他部分如衣服、手臂、头发等轮廓稍有变化，灰度等级差异不大。这说明同一帧图像类存在相关性，有空域冗余的地方，PAL制的每帧图像有396个图像块，NTSC制的每帧图像有330个图像块。每块内各像素的相关性更强。与其原封不动地全部传送，不如通过一种技术处理将主要的部位、变化大的轮廓以细量化传送，其他部位则以粗量化传送，以减少信息量，使图像数据得到压缩。这种技术可以在同一帧图像的不同空间位置进行多次压缩，这是在同一帧内进行的，称为帧内压缩技术。
４、MPEG1音频数据压缩编码原理
　　为了在一张能播放74分钟音频信号的光盘上存储数据量更大的图像信号和伴音信号，除数字图像要进行大幅度（1/120～1/130）压缩外，数字伴音也要压缩。数字伴音的压缩格式为MPEG-LAYER2，压缩率为1/6。
　　MPEG1音频信号与视频信号的压缩编码采用的技术手段相似，即从信号中消去重复的（冗余）信息。在对输入信号进行量化时，对于人耳敏感性较差的音频信号频率段进行粗量化，舍去次要信息；对敏感性较强的频率段采用精量化，用较多的码位来传送。一般地，人耳听不见某一声级（声压）的弱声，或当一种频率的强声出现时会掩盖另一频率的弱声，这是人耳的声学特性，也叫最小可闻阈值特性和掩蔽效应。据此将不重要的信息去除，可将大约1.5Mb/s的声音传输码率压缩到0.3Mb/s。
5、MPEG1解码器的工作原理
（1）基本电路是解码器工作必须具备的电路，包含电源电路、复位电路、时钟电路。
　　电源电路：向解码器提供工作电压，一般为+5V，节能型解码器为+3.3V。
　　复位电路：在通电时对解码器内部电路进行初始化。
　　时钟电路：产生时钟脉冲，使用解码器与各电路同步工作。
（2）主接口为系统控制微处理器（CPU）与解码器之间传输信息的接口，用于CPU与解码器的通信，如读/写控制、初始化、报告状态和控制等。
（3）CD接口是数字信号处理器（DSP）与解码器传输信息的接口，主要接收DSP电路输出的串行数据（DATA）信号、位时钟（BCK）信号和左右时钟（LRCK）信号。
（4）RISC处理器和解压协处理器：RISC即精确指令系统计算机，具有MPEG1解码功能和一些简单的图像处理功能。解压协处理器是由硬件构成的哈夫曼译运算处理功能块，协助RISC处理器工作，并在软件支持下完成MPEG1解码，还原压缩前的数字音视频信号。
（5）存储器接口用于连接外接的存储器。存储器配合上述两个处理器完成解压缩处理。
（6）视频接口为解码器还原的数字视频信号的输出口。
（7）音频接口为解码器还原的PCM数字音频信号的输出口。
（8）内部各电路间数据传输的线路，包括数据线和地址线。各种数据在地址指令作用下进行传送。

图1.3 MPEG1解码器组成方框图

6、MPEG1图像解码原理
　　MPEG1解码是编码的逆过程，发生在VCD播放机中。MPEG1解码过程即图像的重放，是在VCD机从旋转的盘片上读出EFM信号并对其进行解调和数字处理，使图像数据还原为采样量化的数据信号后进行的。
　　（１）I帧解码
　　（２）P帧和B帧解码
　　（３）帧重排
7、MPEG1声音解码
　　从DSP电路送来的MPEG1码流送入封包标头解码器解码，从标头上辨别数据封包的种类。若是视频封包，送视频解码；若是音频封包，送音频解码。
　　音频压缩信号先经左、右声道分离，然后每声道分两路，一路按数据格式分解为32个子频带，分别按量化步长信息进行逆量化，再将32个子频带信号合成为压缩前的频带，恢复为压缩前的PCM码流存入DRAM。另一路经快速傅里叶逆变换分离出位分配数据和强弱比例因子，用于控制32个子频带的逆量化步长，使解压后的数字音频信号尽量接近压缩前的频谱结构。
　　在标头解码器中还进行PTS解码。PTS是每个I画面视频封包和音频封包前面都具有的展示时标，用来指示此封包内的声图内容的播放开始时间，按PTS指示的时间向DRAM发出读取指令，将声音数据从DRAM中读出，以保证声音与图像同步播出。解压缩后的数字音频信号通常以串行方式输出到数模变换器DAC，转换成模拟音频信号，同时送入DAC的还有BCK和LRCK时钟信号，如图1.4所示。

图1.4 音频解码原理方框图

（六）VCD影碟机的结构与电路组成
　　ＶＣＤ是英文“Video　Compact　Disc”的缩写，其意为视频光盘，它是在ＣＤ机的基础上采用MPEG1压缩编码技术，利用激光束读取光盘信息的音像设备。
　　国内市场流行的ＶＣＤ机种类较多，按其配制的机芯分为飞利浦数码机芯单碟机和多碟机、索尼机芯单碟机和多碟机；按其采用的解码芯片分为CL48X系列机、CL680机和ES32XX系列机、OTI系列机；按装碟方式分为单碟机、三碟机和五碟机。
ＶＣＤ机主要由碟片驱动机芯和电路两大部分组成，其中电路主要包括光电信号处理器、数字信号处理器、伺服控制电路、系统控制电路及ＭＰＥＧ解码电路、电源电路等，如图1.5所示。

图1.5 VCD影碟机的结构组成
１、电路部分
　　（1）光电信号处理器。光电信号处理器由激光头及RF放大电路等组成。
　　（2）伺服电路。伺服电路包括主轴伺服、聚焦伺服、循迹伺服和进给伺服。
　　（3）数字信号处理器（DSP）。
　　（4）MPEG1解码电路，包括MPEG1视频/音频解码器、ROM只读存储器、DRAM动态随机存储器、RGB三通道数/模转换器、PAL/NTSC制式编码器及数字滤波器和音频数/模转换器等。
　　（5）系统控制电路。系统控制电路的核心是微处理器（CPU），主要采用单片微处理器，也可以用多个微处理器分别控制机芯电路。还包括解码电路和键盘/显示驱动电路。
　　（6）电源电路。电源电路可采用串联可调式稳压电源，也可采用开关稳压电路。
２、碟片驱动机芯部分
　　 VCD机的碟片驱动机芯主要由机械部分和电路部分组成。
（1）机械部分
　　①激光头进给机构：由进给电机驱动，使激光头沿着光盘的信息轨迹从内到外平滑移动。此机构还可以完成寻曲、静像、跳跃、重放等功能。
　　②加载机构：由加载电机驱动，进行光盘的加载和卸载（光盘的出仓和入仓）。
　　③主轴驱动机构：由主轴电机驱动，带动光盘旋转。
（2）电路部分
　　机芯的电路部分主要有光电转换电路、前置放大电路和驱动电路等。
３、VCD影碟机的工作原理
　　 VCD机是通过机芯与电路将光盘上固化的图像和伴音信息拾取后转换成电信号，经解压处理还原成模拟视频信号和音频信号，并实现各种播放功能控制。下面分析各部分工作原理。
（1）光电信号处理电路
光电信号处理电路主要是将激光头拾取碟片上数字音频和视频信号转换为电信号（包括RF射频信号、FE聚焦误差信号和TE循迹误差信号），经过RF放大器进行前置放大和整形（还包括APC自动激光功率控制）处理后，一路送到锁相环（RF-PLL）电路中再生位时钟信号，作为数字信号处理器的基准时钟和主轴线速度伺服误差节拍基准；另一路送到伺服电路去与位时钟进行相位比较，产生使主轴线速恒定的伺服误差信号和循迹信号。
（２）伺服电路
　　 ①主轴伺服电路：作用是驱动主轴电动机带动碟片做恒线速度转动。在播放时，激光头沿着碟片中心的外边缘连续读取信息，激光束扫描的速度保持1.2m/s～1.4m/s不变。碟片由快至慢逆时针旋转，转速由500r/m降至200r/m，起动速度486r/m～568r/m，停止速度约196r/m～228r/m。主轴电动机的控制数据按帧存储在碟片上，碟片的转速反映出读取EFM信号的频率大小。为确保主轴电动机工作在恒定的线速度状态，系统控制微处理器将用晶体振荡器的基准频率与实际读取的信号频率相比较，用产生的误差信号控制主轴电动机的转速。
　　 ②聚焦伺服电路：用来产生聚焦误差信号，通过聚焦线圈控制激光物镜，使其碟片起伏而做同步垂直方向移动，保证激光束正确聚焦在碟片的信息面上（聚焦误差不超过±0.5(m）。
　　③循迹伺服电路：通过检测激光束与碟片音轨中心的位移产生循迹误差信号，用以控制循迹线圈，使物镜随碟片音轨的变化面而做同步径向方向的移动，保证激光束的光点始终对准信息纹迹中心（循迹误差不超过0.1(m）。
④进给伺服电路：驱动和控制进给电动机，使其带着激光头沿碟片上的信息轨迹从最内圈移动到最外圈，或使激光头快速移动（因物镜在碟片的数据区域内可移动的范围仅有±1mm）。激光束要想全方位扫描碟片的信号纹迹，光靠物镜本身动作无法实现，还需通过进给机构驱动激光头在整个信号记录范围内不断地作径向跟踪移动。
（３）数字信号处理器（DSP）
　　数字信号处理器是用放大后的RF信号（即EFM信号，包含代表数据帧的所有信息，如图像、声音及控制信息等）控制VCO压控振荡器的频率，再生出位时钟（BCK或BCLK）信号，识别并选出位于每一信息帧最前面的同步信号（同步字），以保证准确分割编码。将14bit数据通过EFM解调器采用程序逻辑矩阵进行解调处理，恢复为8bit二进制数据并进行CIRC纠错、补偿、去交织等运算，以保证传送的信息与记录的同步;将帧编码切换，分离出各种子码信号、左右声道时钟信号（LRCK）及图像、声音的数据（DATA）单元组合信号，将数字视频信号转换成模拟视频信号并进行制式编码。
（4）系统控制电路
　　系统控制电路的核心是微处理器（CPU），它根据键控信号、机芯的工作情况及ROM存储器中固化的控制数据对整机各部分进行适时控制，同时将有关信息通过显示器显示出来。
（５） MPEG1解码电路
　　经数据处理器（DSP）分离处理后的BCLK（位时钟）、LRCK（左右声道音频时钟）、DATA（图像、声音信息及控制数据）信号被送到MPEG1解码器，在微处理器的控制下，根据ROM中的数据进行格式变换，即将CD-DA格式变成CD-ROM、XA格式，再送到DRAM中以信号区为单位存储。在读取时，以信号区为单位依次读出，并将串行数据变换成8bit的并行数据。此串行数据经MPEG1视频/音频解码器中的门控阵列电路进行视频/音频数据分离和控制。DRAM动态随机存储器用来存放解码过程中的当前处理数据、准备处理数据、处理中间数据及处理后按帧顺序排列的完整数据等。
　　ROM只读存储器用来存放解压缩芯片的指令、工作码及设定的DSP与解压芯片的数据接口格式。对于不同型号的DSP芯片，其输出信号的格式也不相同（如数据信息所对应的时钟周期数、数据存放顺序及LRCK极性等），故解压处理时，该时钟针对不同的输入信号格式进行相应的变换。分离后的视频信号经解码器进行可变长度解码、逆量化、逆DCT和图像处理，恢复成各为8bit的R（红）、G（绿）、B（蓝）彩色数据信号，再经RGB三通道数/模转换器变换成R、G、B三基色信号并进行矩阵运算，形成Y（亮度）信号，最后经制式编码器编为PAL制或NTSC制的彩色全电视信号从VIDEO （视频）接口输出。解码时需要的各类时序脉冲（如帧、行同步脉冲、消隐脉冲等）均由微处理器控制相应的辅助电路产生。
　　音频数字压缩信号经解码器进行逆量化，逆正常化和32频带信息组合的合成处理（从输入的数据信息中取出集合数据中的数据），并以8bit为单位分类存入DRAM动态随机存储器。在读取时，按顺序读出有关数据并对比特分配信息、取样数据和规模系数等进行计算，变换和解压处理，恢复音频数字信号、串行时钟、LR时钟信号，再经音频/模转换器进行串/并行转换、去加重、数字滤波、脉宽调制等处理，还原左右声道模拟音频信号，将压缩的音、视频数据还原。
（七）VCD影碟机维修概述
VCD机不同于一般的彩色电视机，它是集光、机、电于一体，模拟电路与数字电路于一身的高科技设备，维修时应注意以下几个方面的问题。
１、正确分析电路
　　分析电路是维修的前提。分析电路时首先要建立整机方框图，了解整机结构，明确各单元电路功能和主要器件；然后根据方框图理清信号流程，熟悉各单元电路的关系和各器件的作用；最后分析电路基本工作条件。模拟电路的基本工作条件是直流供电要正常，数字电路的基本工作条件除直流供电正常外，还必须有正常的时钟信号和复位信号。
2、掌握VCD影碟机的故障特点
影碟机的故障主要有两大类：一类为偶然性故障，即由于某个元件或部件的偶然损坏引起的故障，一般和元件质量、工艺、设计等有关。对于这类故障的检修，应根据故障原因查出损坏的元件并予更换。另一类是必然性故障，是由于影碟机使用时间较长或保管不妥当，造成元件磨损、氧化、污染后变质。如开关的磨损和氧化使其接触不良；各齿轮的磨损使其精度降低；激光头物镜及反射棱镜的积尘或损坏使读取灵敏度降低等。对于这类故障，应在使用中多加注意，尽量推迟故障发生的时间，如用遥控器操作以代替面板上控制开关及按键的操作，以延长其使用寿命。另外，应进行有效地保养和维护，如不要将影碟机放置在灰尘、油烟及污染严重的场合，不要在影碟机上堆放重物，使用一段时间后对激光头物镜的污垢进行清除等。
３、确定VCD影碟机的维修步骤
　　根据VCD机故障的特点，确定检修步骤：先外围电路，后集成电路；先模拟电路，后数字电路；先机械部分，后电路部分；先本控制电路，后遥控电路；先关键测试点，后一般测试点。
４、掌握检测及维修方法
　　（1）逻辑思维法。排除由于操作不当引起的故障后，根据VCD机的整机电路结构及工作原理、故障检修流程并参考维修手册来判断故障部位。
　　（2）直观检查法。用眼、耳、鼻、手等来检查故障。眼看，观察机内有无烧焦、漏液、腐蚀、发霉、击穿、脱焊、印制板断裂、冒烟、跳火等现象；耳听，听机内有无异常的响声；手摸，用手摸变压器、晶体管、滤波电容、电阻、集成电路、电机等，判断是否温度过高；手拍，机械部分元器件是否有松动情况，电路部分元器件引脚是否松动，有无假焊、接触不良；鼻闻，感觉机内有无元器件烧焦气味。
　　（3）电压检测法。用电压表测试整机电源电压、各级电源电压、集成电路关键引脚的电压以及其他器件的工作电压是否正常。
　　（4）电流检测法。通过测量元器件的工作电流、静态电流来判断元件是否正常。若工作电流偏差太大，在外围元件及电路正常情况下，可判定损坏的元件。
　　（5）电阻检测法。切断交流电源，用万用表的电阻挡测试机内有无元器件或印刷板等短路或开路等故障。
　　（6）分割排除法。将可能发生故障部位的外围电路部分去掉或分开，以缩小查找范围。对于在电压、电流、电阻检测法中发现的短路故障，可采取分段断开的方法确定故障部位。对于信号通道故障，可以采用前后级分隔的方法来查找。
　　（7）元件替代法。元件替代法是一种使用较多的故障判断方法，即用性能良好的元器件替代被怀疑的发生故障的器件，从而得出正确的判断。
　　（8）信号注入法，主要对音视频通道进行故障查找。
　　（9）模拟故障检测法。模拟故障检测法与元件替代法正好相反。模拟故障检测法是将被怀疑的元件焊到正常机上，观看其工作正常与否。若工作正常，则元器件性能良好；反之，该元器件损坏。对一些不易用万用表检测并
