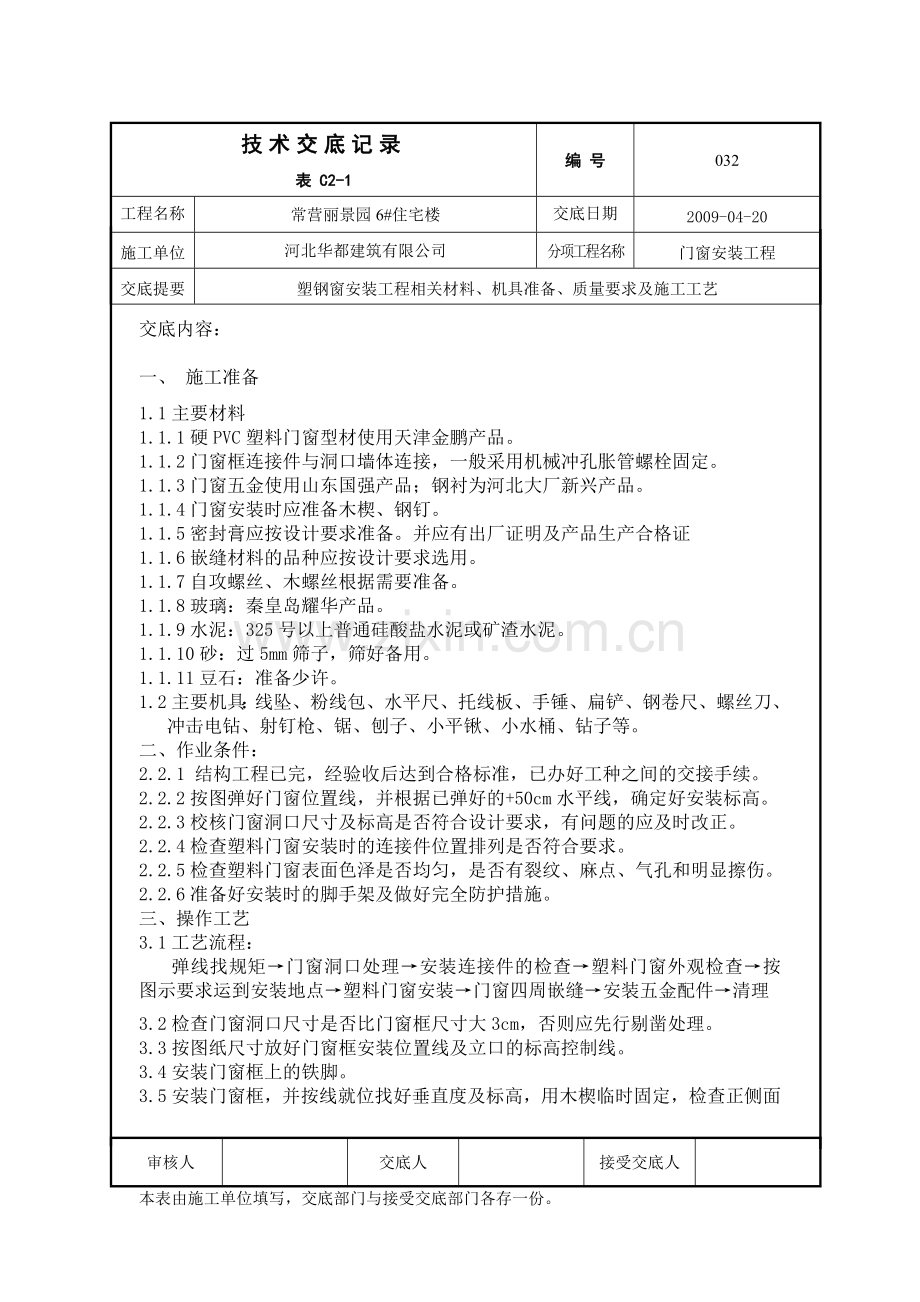

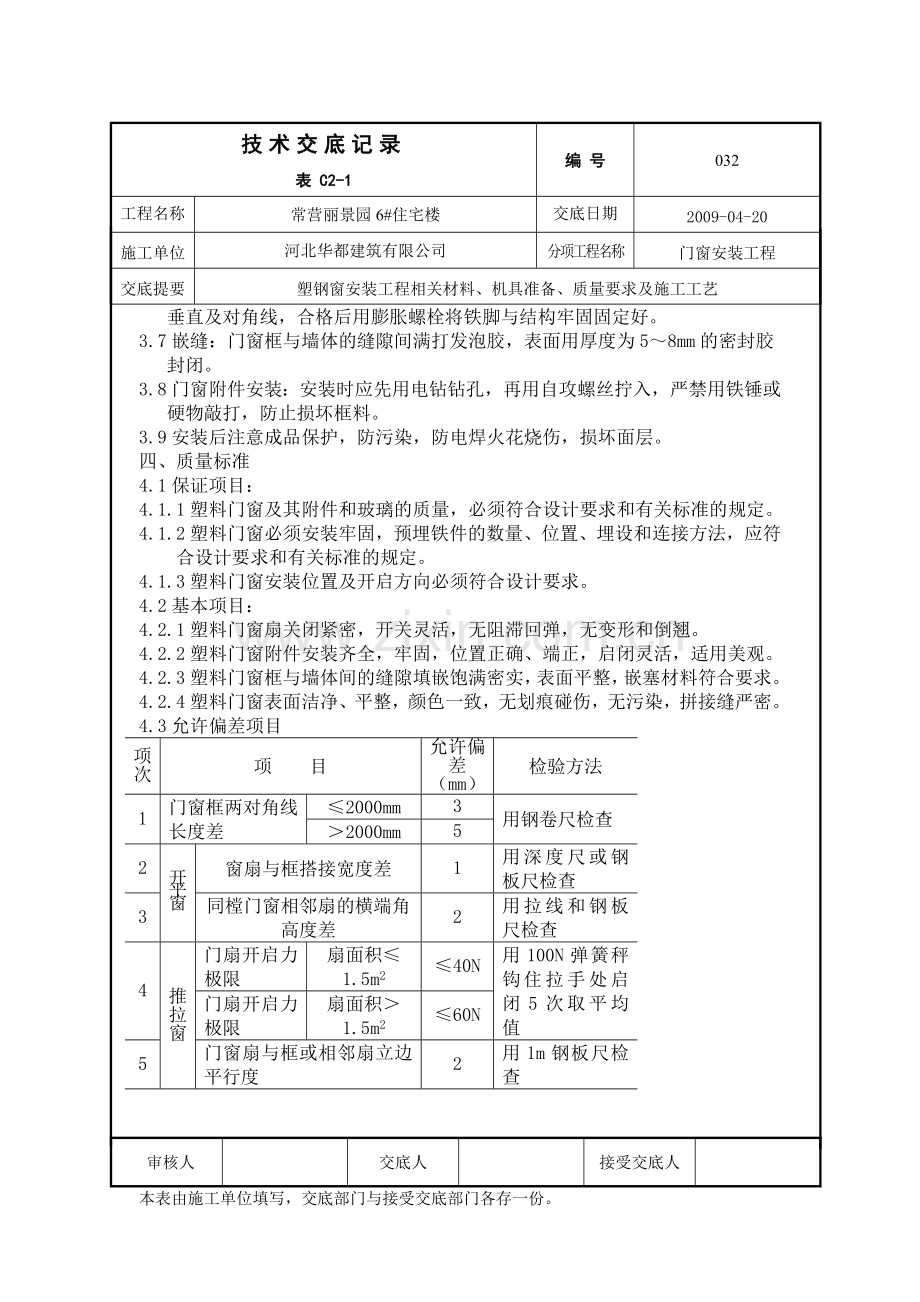

塑钢窗安装.doc

技术交底记录
表 C2-1
编 号
032
工程名称
常营丽景园6#住宅楼
交底日期
2009-04-20
施工单位
河北华都建筑有限公司
分项工程名称
门窗安装工程
交底提要
塑钢窗安装工程相关材料、机具准备、质量要求及施工工艺

交底内容：
一、 施工准备
1.1主要材料
1.1.1硬PVC塑料门窗型材使用天津金鹏产品。
1.1.2门窗框连接件与洞口墙体连接，一般采用机械冲孔胀管螺栓固定。
1.1.3门窗五金使用山东国强产品；钢衬为河北大厂新兴产品。
1.1.4门窗安装时应准备木楔、钢钉。
1.1.5密封膏应按设计要求准备。并应有出厂证明及产品生产合格证
1.1.6嵌缝材料的品种应按设计要求选用。
1.1.7自攻螺丝、木螺丝根据需要准备。
1.1.8玻璃：秦皇岛耀华产品。
1.1.9水泥：325号以上普通硅酸盐水泥或矿渣水泥。
1.1.10砂：过5mm筛子，筛好备用。
1.1.11豆石：准备少许。
1.2主要机具：线坠、粉线包、水平尺、托线板、手锤、扁铲、钢卷尺、螺丝刀、冲击电钻、射钉枪、锯、刨子、小平锹、小水桶、钻子等。
二、作业条件：
2.2.1 结构工程已完，经验收后达到合格标准，已办好工种之间的交接手续。
2.2.2按图弹好门窗位置线，并根据已弹好的+50cm水平线，确定好安装标高。
2.2.3校核门窗洞口尺寸及标高是否符合设计要求，有问题的应及时改正。
2.2.4检查塑料门窗安装时的连接件位置排列是否符合要求。
2.2.5检查塑料门窗表面色泽是否均匀，是否有裂纹、麻点、气孔和明显擦伤。
2.2.6准备好安装时的脚手架及做好完全防护措施。
三、操作工艺
3.1工艺流程：
弹线找规矩→门窗洞口处理→安装连接件的检查→塑料门窗外观检查→按图示要求运到安装地点→塑料门窗安装→门窗四周嵌缝→安装五金配件→清理

3.2检查门窗洞口尺寸是否比门窗框尺寸大3cm，否则应先行剔凿处理。
3.3按图纸尺寸放好门窗框安装位置线及立口的标高控制线。
3.4安装门窗框上的铁脚。
3.5安装门窗框，并按线就位找好垂直度及标高，用木楔临时固定，检查正侧面垂直及对角线，合格后用膨胀螺栓将铁脚与结构牢固固定好。
3.7嵌缝：门窗框与墙体的缝隙间满打发泡胶，表面用厚度为5～8mm的密封胶封闭。
3.8门窗附件安装：安装时应先用电钻钻孔，再用自攻螺丝拧入，严禁用铁锤或硬物敲打，防止损坏框料。
3.9安装后注意成品保护，防污染，防电焊火花烧伤，损坏面层。
四、质量标准
4.1保证项目：
4.1.1塑料门窗及其附件和玻璃的质量，必须符合设计要求和有关标准的规定。
4.1.2塑料门窗必须安装牢固，预埋铁件的数量、位置、埋设和连接方法，应符合设计要求和有关标准的规定。
4.1.3塑料门窗安装位置及开启方向必须符合设计要求。
4.2基本项目：
4.2.1塑料门窗扇关闭紧密，开关灵活，无阻滞回弹，无变形和倒翘。
4.2.2塑料门窗附件安装齐全，牢固，位置正确、端正，启闭灵活，适用美观。
4.2.3塑料门窗框与墙体间的缝隙填嵌饱满密实，表面平整，嵌塞材料符合要求。
4.2.4塑料门窗表面洁净、平整，颜色一致，无划痕碰伤，无污染，拼接缝严密。
4.3允许偏差项目
项次
项 目
允许偏差
（mm）
检验方法
1
门窗框两对角线长度差
≤2000mm
3
用钢卷尺检查
＞2000mm
5
2
开平窗
窗扇与框搭接宽度差
1
用深度尺或钢板尺检查
3
同樘门窗相邻扇的横端角高度差
2
用拉线和钢板尺检查
4
推拉窗
门扇开启力极限
扇面积≤1.5m2
≤40N
用100N弹簧秤钩住拉手处启闭5次取平均值
门扇开启力极限
扇面积＞1.5m2
≤60N
5
门窗扇与框或相邻扇立边平行度
2
用1m钢板尺检查
6
弹簧门扇
门扇对口缝或扇之间立横缝留缝限值
2～4
用楔形塞尺检查
7
门扇与地面间留缝限值
2～7
8
门扇对口键关闭时平整
2
用深度尺检查
9
门窗框（含拼樘料）正、侧面垂直度
≤2000mm
2
用1m托线板检查
＞2000mm
3
10
门窗框（含拼樘料）的水平度
2
用1m水平尺和楔形塞尺检查
11
门窗框标高
5
用钢板尺与基准线比较
12
双层门窗内、外框、梃（含拼樘料）中心距
4
用钢板尺检查

五、成品保护
5.1窗框四周嵌防水密封胶时，操作应仔细，油膏不得污染门窗框。
5.2外墙面涂刷、室内顶墙喷涂时，应用塑料薄膜封挡好门窗，防止污染。
5.3室内抹水泥砂浆以前必须遮挡好塑料门窗，以防水泥浆污染门窗。
5.4污水、垃圾、污物不可从窗户往下扔、倒。
5.5搭、拆、转运脚手杆和脚手板，不得在门窗框扇上拖拽。
5.6安装设备及管道，应防止物料撞坏门窗。
5.7严禁在窗扇上站人。
5.8门窗扇安装后应及时安装五金配件，关窗锁门，以防风吹损坏门窗。
5.9不得在门窗上锤击，不得用力刮或用硬物擦磨等办法清理门窗。
六、应注意的质量问题
6.1运输存放损坏：运输时应轻拿轻放，存放时应在库房地面上用方枕木垫平，并竖直存放，并应远离热源。
6.2门窗框松动：安装时应先在门窗外框上按设计规定的位置打眼，用自攻螺丝将镀锌连接件紧固；用电锤在门窗洞口打孔，装入尼龙胀管，门窗安装后，用木螺丝将连接件固定在胀管内；单砖及轻质墙，应砌混凝土块木砖，以增加和连接件的拉结牢固程度，使门框安装后不松动。
6.3门窗框与墙体缝隙未填软质材料：应填入泡沫塑料或矿棉等软质材料，使之与墙体形成弹性连接。
6.4门窗框安装后变形：填缝时用力过大，使之受挤变形，不得在门窗上铺搭脚手板。
6.5门窗框边未嵌密封胶：应按图纸要求操作。
6.6连接螺丝直接锤入门窗框内：没按规矩先用手电钻打眼，后拧螺丝。
6.7污染：保护措施不够，清洗不认真。
6.8五金配件损坏：由于安装后保管不当，使用时不注意。

审核人

交底人

接受交底人

本表由施工单位填写，交底部门与接受交底部门各存一份。
