物料提升机专项施工方案(SSE-100型).doc

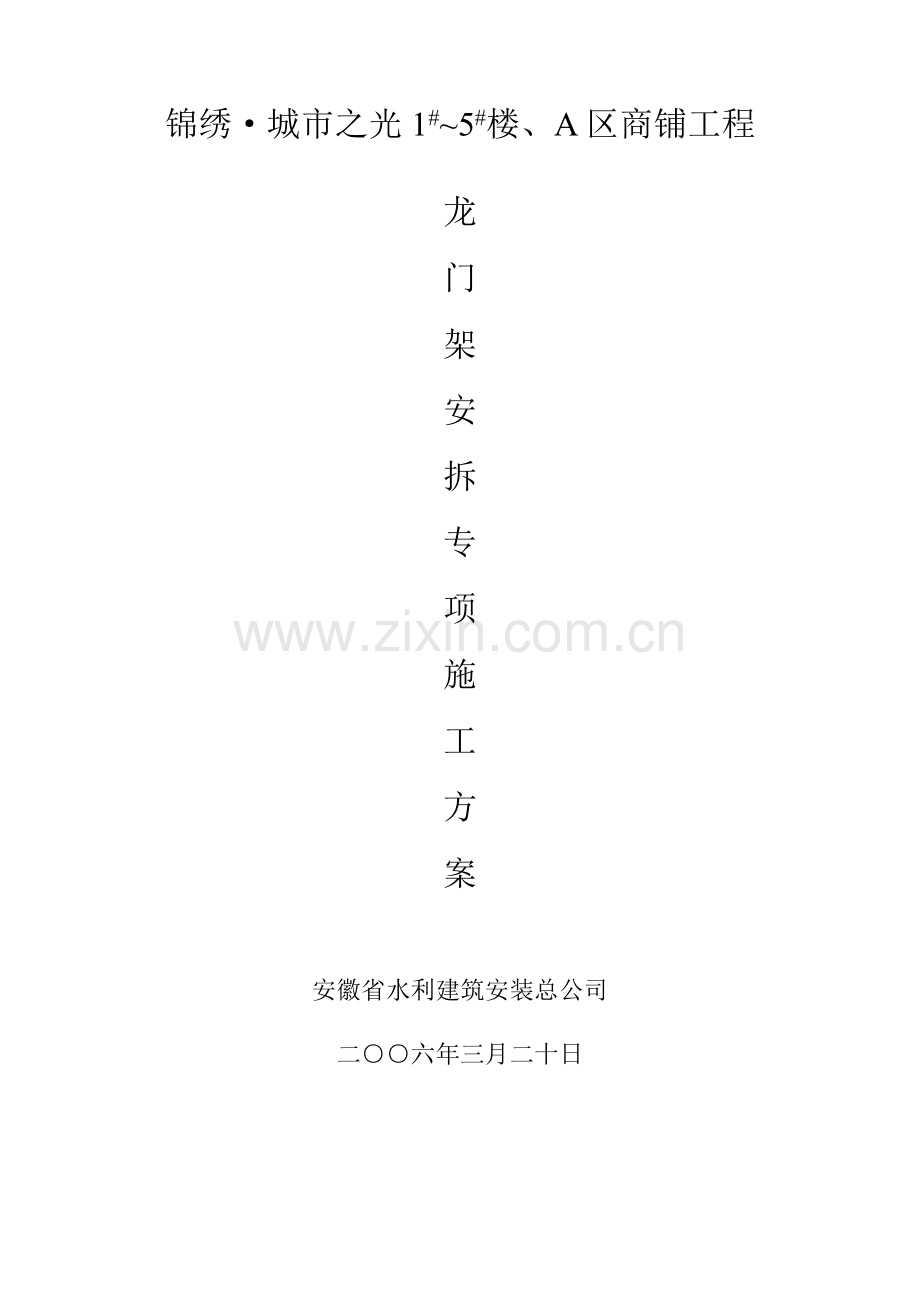

锦绣·城市之光1#~5#楼、A区商铺工程
龙
门
架
安
拆
专
项
施
工
方
案

安徽省水利建筑安装总公司
二○○六年三月二十日

目 录
一、 工程概况
二、 SSE－100龙门架的主要参数
三、 SSE－100龙门架基础施工
四、 SSE－100龙门架安装、调试和拆卸
五、 SSE－100龙门架安全操作与维护

一、 工程概况
本工程由一幢商铺和五幢住宅楼组成。其中：1#、3#、5#楼为十一层框架剪力墙结构，2#、4#楼为六层异形框架结构，A区商铺为二层框架结构，建筑总面积28276㎡。本工程拟采用SSE100型龙门架为主要升高设备，另配备二台塔吊作为主体材料运输设备。
二、 SSE－100龙门架的主要参数
项目
单位
参数
标准架高
米
24
标准架高时吊栏提升高度
米
19
额定提升质量
公斤
1000
额定提升速度
m/min
15.2-25
标准节截面
mm×mm
500×500
标准节高度
m
2.4
标架高整机质量
T
3.0
吊笼净空尺寸
mm
3400×1800×1900
卷扬机型号

Jk1.5 15.5-25 m/min
电机型号、功率

Y160M-4 7.5
输入电压
V
380
工作环境
℃
-20－40

三、 SSE－100型龙门架基础施工
龙门架的基础应有足够的强度以承受机体和货物的全部荷载，本工程龙门架基础采用C20混凝土浇筑，并应做好混凝土试块，等到试块试压强度的70％后方可紧固地脚螺栓，安装上部结构。
四、 SSE－100型龙门架安装、调试和拆卸
（一） 安装步骤和基本安全规则
参与本工程SSE－100型龙门架安装和拆卸工作的人员必须经过有关龙门架方面的技术培训，并且对各部分性能有足够的认识，严格遵守基本安全规则，经考核获取安、拆资格后方可进行。
1、 安装步骤
底盘→上平台→标准节→吊笼→安装卷扬机和钢丝绳→电气→继续升高架体→停车横担→附墙架→楼层门→围栏及门→限位器→试车。
2、 基本安全规则
（1） 在安装（或拆卸）过程中必须统一指挥，专人负责。
（2） 安装拆卸人员在作业前必须接受安全防护教育，戴好安全帽，系好安全带，穿防滑鞋。
（3） 当风速超过10米/秒或雨雪天气，不能进行装、拆作业。
（4） 安装前应对各部件作全面检查、分类。
（5） 在施工作业时不得高空作业，防范高空坠物。
（二） 安装与调试
1、 浇筑基础、安装底盘
（1） 在预先选定的位置用白灰划一条4.5米直线与基础梁平行，以此线为宽度中心线，挖地槽3.7米（长）×0.5米（深）×1.5米（宽），并夯实。
（2） 底盘下插入钢管，横担在地槽上，地脚螺栓穿在底盘螺栓孔中旋上螺帽，螺栓露出螺母15毫米，挂在底盘上。
（3） 向地槽内浇筑C20混凝土，混凝土要分层捣实，捣实时同时保证螺栓与底盘垂直，浇捣至指定高度后抽出横担钢管，放平底盘（水平尺放在底盘上，把底盘调水平）。48小时后检查底盘上平面的平面度是否超标。如果超标，应松开螺母，第二次校平底盘，要求底盘上平面水平度保证在1/1000以内，拧上螺帽，但不可太用力，以防地脚螺栓松动，然后在底盘下塞水泥砂浆，最后对基础进行养护，要求混凝土的强度达到70％，拧紧地脚螺栓，才能进行上部结构安装。
（4） 吊笼应做80㎜厚的地坪（3.8米×2米），上平面与基础平齐，并按基础图预埋4只缓冲座，以备安放缓冲器。
2、 上平台安装
（1） 上平台抬放到底盘上，上平台两方孔对正底盘两方孔，上平台两端各放3个标准节，将其中两节标准节分别插入上平台两方孔中，用M16×35螺栓把标准节与底盘紧固在一起，确保两标准件的间距1850－1858㎜（测量时应测标准节内外口两边，且两处结果相差小于2㎜）；垂直度小于1/1000。
（2） 摇头把杆座用M16×35螺栓紧固在上平台，把杆插入摇头把杆座孔中。
3、 底层标准节安装（6至10米的安装）
（1） 上平台两端各放3个标准节，分别在已固定底盘的2个标准节上口卡上小额头，挂上两个1吨×3米手拉葫芦。下面挂钩挂在平台提升环上，两名安装工人同时拉链条，提升上平台至离第一层标准节上口15㎝左右。打开停车器，平台停在标准节上，在平台上用撬杠调整平台方口与标准节法兰间隙，使对边间隙差小于2㎜，用斜模板塞紧。
（2） 卸下小额头，把平台内的未装标准节抬两节放在已装好的两个标准节上，安装完后用斜木板塞紧标准节与平台方口间隙（控制间隙差不大于2㎜）。
4、 吊笼的安装
（1） 吊笼抬放在底盘两标准节立柱之间。
（2） 将导靴轮轴涂上黄油，导靴轮对准吊栏立柱孔，串上导靴轮油，拧上螺母，调整导靴轮与标准节立柱之间间隙，保证在3-5㎜，然后紧固导靴轮螺母。
（3） 把4只停车器安装在吊栏停车器座上，用M16×35螺栓紧固。
（4） 取出夹卡在吊笼浮动梁与固定梁之间的垫木（或角钢），观察断绳保险停车抓是否弹出。
5、 卷扬机安装
卷扬机与龙门架的距离应大于15m。本工程由于施工现场环境所限，卷扬机不能远处安装，但应加排绳装置，卷扬机安装后应加盖防护棚。
6、 钢丝绳安装
钢丝绳直径采用Ф11㎜，国家定点厂家生产的有合格证的产品。
（1） 一端绳头用压板固定在卷扬机上，绳头露出压板50㎜。两人配合，一人开卷扬机，松钢丝绳。一人拽住钢丝绳头，经过地槽穿过地滑轮，向上绕过上平台定滑轮，向下穿过吊栏动滑轮，再上到上平台，穿过固定轴，绳头与钢丝绳并排用绳卡加紧，绳卡压板朝钢丝绳长头一边，间距是钢丝绳直径的8倍，绳卡数不少于3个。
（2） 卷扬机拉紧钢丝绳后，地槽内每5m左右在钢丝绳下横插Ф12圆钢，圆钢穿上30㎝长4分水管（或电工用瓷蝴蝶），钢丝绳可在其上滑动，保护钢丝绳，然后地槽上覆盖水泥板。
7、 电器安装
（1） 按电器控制图接线。
（2） 检查电器及电气元件的对地绝缘电阻不小于0.5MΩ，电器线路对地绝缘电阻不小于1MΩ。
（3） 检查龙门架结构、电动机和电器设备的金属外壳接地电阻不大于4Ω。
8、 龙门架的继续升高
（1） 抬2-6节标准节，分别放在吊栏两端。开动卷扬机，提升吊栏至平台下约2.0米（上限位）处。
（2） 用Φ6㎜-Φ8㎜钢丝绳约15米长，一头栓在吊栏上，另一头从把杆的垂直钢管内穿过，绕过两个定滑轮，栓住吊栏内1节标准节。启动卷扬机，使吊笼下降，标准节上升，标准节高于上平台时停止，打开平台门，转动把杆到上平台。吊笼上升，标准节落在平台上，解开钢丝绳，即可升高龙门架。
（3） 每节的安装、测量、调整同底层标准节安装的做法相同；垂直小于总高度的1.5/1000。导靴轮与标准节的间隙3-5㎜。
9、 停层管的安装
安装停层管时，把吊笼停靠在需要的楼层位置，取Φ48×3㎜，长1.5米-2.0米的钢管2根，用扣件把它垂直扣在标准节内，给螺帽加预紧力，但不要固死以备调整停车管。再取一根1.0米长钢管水平扣在2根立管上，同样不要固死。调整停车管位置，使停车管贴在停车抓下方中间位置，然后固紧螺帽。
10、 附墙架安装
为了保证龙门架架体的垂直、稳定和安全，本工程龙门架的附墙架采用Φ48×3㎜钢管，用扣件与预埋在结构上的钢管连接，使龙门架与建筑物成为一体。
（1） 本工程在第二层圈梁处预埋第一道钢管设第一道附墙架，以后每隔一层设一道附墙架，每层附墙架需附墙杆4根（Φ48×3㎜钢管）3米长2根，6米长2根，预埋管（Φ48×3㎜钢管）4根，400～500长，扣件8只。
（2） 预埋钢管对应标准节拉筋管水平高度，上下误差不超过10㎝；对应龙门架两立柱之间的中心线，对称度左右偏差不超过10㎝。
（3） 垂直立杆必须以两标准节中心为基准对称预埋；斜拉杆预埋角度与墙面保证在30º-35º之间对称预埋。一组附墙架的斜拉杆与垂直拉杆的预埋件必须设置在同一平面内，第三层设置一组，三层以上每二层设置一组。
（4） 预埋管必须选用Φ48×3㎜钢管，并露出15㎝-25㎝，与地面垂直。
11、 上、下限位器安装
上限位器安装：用螺栓紧固在靠吊笼一侧的标准节中间，触头方向朝着吊笼，距上平台地步距离不小于2m。
下限位器安装：把吊笼运行到底部，接触缓冲器时停止。转动触头，使限位开关处于断开位置，把触头贴在停车器壳体下部，用螺栓固定在标准节上。
12、 围栏的安装
围栏连锁门的中心线要与龙门架中心线重合，保证吊笼上下不发生冲撞，其余三面围栏用M12×30螺栓固定在标准节与围栏连锁门上。在连锁门两侧1米处，用500㎜长Φ48×3㎜钢管打2只地锚。用2根2m长Φ48×3㎜钢管和扣件把连锁门与地锚固定在一起。
13、 楼层连锁门安装
在接料台的外沿安装两根间距为1750㎜的Φ48×3㎜钢管，离龙门架的底盘中心线距离1800㎜，做为停靠层门用；其外再设两根间距2200㎜的Φ48×3㎜钢管作为层门铰链连接管。
14、 限位器的安装
限位器应安装在第二节标准节的圆管上。拆下限位器的滑轮，将钢丝绳放在夹板之间，再装上滑轮。放松钢丝绳，用限位器把钢丝绳拉到离标准节约30㎜处，用扣件扣紧限位器。
15、 调试
（1） 安装附墙架时，在标准节立柱25m高处吊线，在底部偏差不允许超过30㎜，导靴轮与标准节间隙3-5㎜，发现有倾斜现象，调整垂直拉杆与斜拉杆进行校正。高架机的测量应分为上、中、下三段进行，每段测量高度不小于10m。
（2） 断绳保险的检验：
拆掉下限位器的触头，将吊笼提升1.5米左右，支撑一根Φ100左右粗木棒放松钢丝绳，吊笼底部地面分别对称放置废汽车外胎四只，以保护吊笼。抽出粗木棒，观察吊笼距离，超过600㎜需修整或更换停车抓。
（3） 调整刹车带，调整后，吊笼上放置1000公斤重物上升到空中，停车后不应有下滑现象。
（4） 调整限位器：在吊笼内装1250㎏重物，开卷扬机使其离开地面，调整限位器限载开关位置，使其处于开路状态。放下吊笼使钢丝绳松弛，调整限位器限载开关位置，使其处于开路状态。
（三） 龙门架的拆卸
标准节上端卡上小额头，小额头上各挂手拉葫芦；从两边同时用葫芦先提升上平台，然后翻转上平台停车抓，使其出标准节外，并用14#铁丝固定之；再从两边同时用葫芦放下上平台，至下一节标准节上端面下15㎝处，解开铁丝，停住上平台；把吊笼开到离上平台约5米处停车；拆卸小额头、标准节的固定螺栓；钢丝绳通过把杆，一头栓好拆下的标准节，另一头栓在吊笼上；开卷扬机，使吊笼下降，标准节上升，离开平台10㎝时，停止；拆掉防护门，转动把杆，把标准节移出平台；开卷扬机提升吊笼，标准节下降，落到吊笼内；解开钢丝绳，开卷扬机使吊笼下降，运送标准节到地面。重复上述步骤即可拆除龙门架。
五、 SSE-100型龙门架安全操作与维护
（一） 开车前的准备
1、 安装后给减速器加油，油加到标尺记号高度。首次加油运行二周后应换油，以后维持减速箱油位，每年换油一次。
2、 给各转动部位涂抹润滑油。
3、 检查吊笼通道内有无障碍物，如有清除之。
4、 检查基础中缓冲弹簧是否正常，若被垃圾堵住应清除。
5、 给配电箱接通电源，总接触器合闸，检查电源指示灯是否明亮，各按纽指令是否有效，如果无效，检查线路和元件，排除故障。
6、 把吊笼放在停车管上，放松钢丝绳，检查断绳保险停车抓能否弹出，弹出插入标准节是否有7㎝左右。吊笼升起，检查停车抓是否完全缩回，不与标准节碰撞，否则应修整或更换保险抓。
（二） 试车
1、 空载实验
（1） 按电铃警告周围人离开，启动卷扬机上升、下降。观察限位开关是否动作，灵敏；围栏门的机电连锁机构是否灵活，上升、下降是否自如；有无卡住、碰撞和异常声音。发现问题，立即按控制箱上急停按纽或按围栏上的自锁按纽，停车、检查排除故障。
（2） 连续启动吊笼上、下，运行30分钟。轴承温度小于60℃，润滑油温升小于15℃。
2、 负载试车
吊笼内装上1000公斤重物，连续启动吊笼上、下，运行中不允许有异常声音，如有异常声音，停车检查、排除故障。运行30分钟后，轴承温度小于60℃，润滑油温升小于15℃。然后将吊笼停在空中，10分钟内吊笼下滑距离不大于20毫米。
（三） 龙门架的开、停操作
1、 底层进料：吊笼在底层时围栏自动防护门是打开的，工作人员进入吊笼前按下围栏自动防护门上的连锁按纽，这时控制箱上的电源指示灯灭，操作系统无电。装好材料（材料重心不得偏离吊笼中心600㎜），出吊笼，照连锁按纽旋转方向转动一下，按纽弹起，控制箱电源指示灯亮，司机可以操作龙门架。
2、 吊笼停层：按电铃按纽，警告人员离开龙门架周围，半分钟后在按下降按纽；快到需要楼层时，注意观察，停车器的第一爪子超过停车管时，停止，按纽再下降按纽，把吊笼放到停车管上；工作人员打开楼层通道连锁门和吊笼对重门，进入吊笼装（卸）材料；人员撤离后应关闭对重门和楼层通道连锁门，否则不能启动。
3、 吊笼下降：按电铃按纽，警告人员离开龙门架周围，半分钟再按上升按纽，停车器的第二个爪子超过停车管后，停止，再下。吊笼可以直接下降到底层，也可以在楼层位置停止。
4、 如有紧急情况，立即按控制箱上急停按纽或按围栏门上的自锁按纽，停车。故障排除后，照按纽上箭头方向旋转一下按纽，恢复正常操作。
（四） 安全操作注意事项
1、 龙门架操作人员经培训合格后方可持证上岗操作。
2、 龙门架限载一吨，严禁超载。
3、 龙门架仅限运输建材，严禁人员搭乘或攀登、穿越龙门架架体。
4、 物料在吊笼内应分布均匀，物料重心不得超出吊笼中心600㎜。运输杆状材料不得伸出吊笼外。
5、 多楼层同时使用时，应设指挥人员，信号不清不得开机，作业中不论任何人发出紧急停车信号，应立即执行。
6、 发现紧急情况立即按下急停按纽，恢复作业前，应确认龙门架是否正常方可继续使用。
7、 使用中要经常检查钢丝绳、滑轮的工作情况，卷扬机的润滑及升温情况，吊笼在立柱导轨中的运行情况，断绳保险、停车器的灵活情况，发现异常应立即停机修复，修复时要有专业人员监护，修复过程中不得随意开车。
8、 每天开机前必须检验断绳保护装置和超高限位器是否灵活。
（五） 日常维护检查项目
1、 每日检查项目
（1） 吊笼通道有无异物。
（2） 钢丝绳是否正常，有无起毛或折角。
（3） 各传动部件润滑情况。
（4） 标准节和附墙架有无歪斜或松动。
（5） 基础中缓冲器弹簧是否正常。
（6） 电磁制动器制动性能。
（7） 断绳保险和超高限位开关的灵活性。
2、 每月检查项目
（1） 金属结构有无开焊和明显变形。
（2） 架体各节点连接螺栓是否紧固，安装精度是否符合要求。
（3） 附墙架各连接点是否紧固。
（4） 断绳保险装置、停车装置是否灵活可靠。
（5） 电器设备接地情况及操作系统的可靠性。
（6） 天滑轮、地滑轮的固定连接情况。
