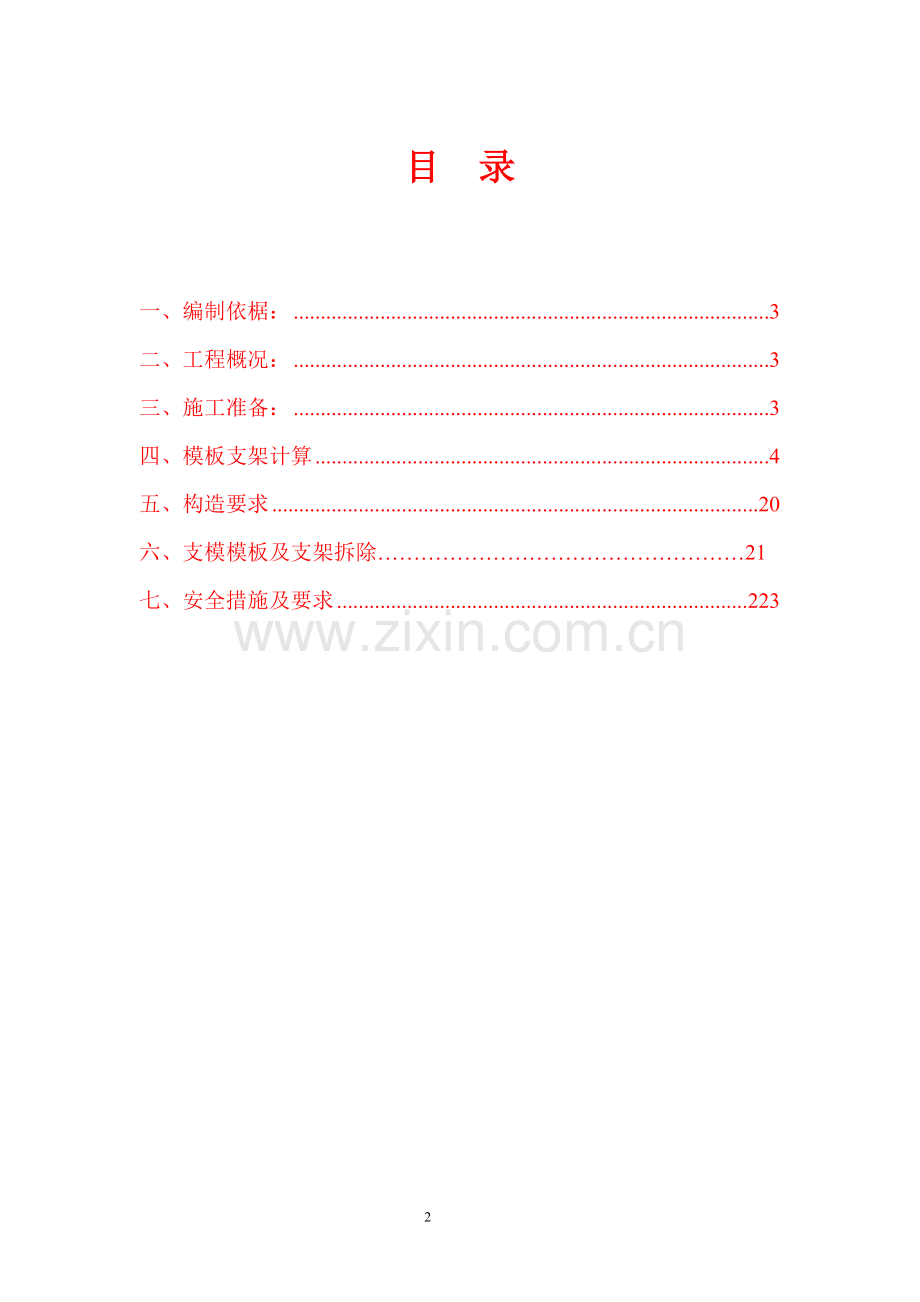

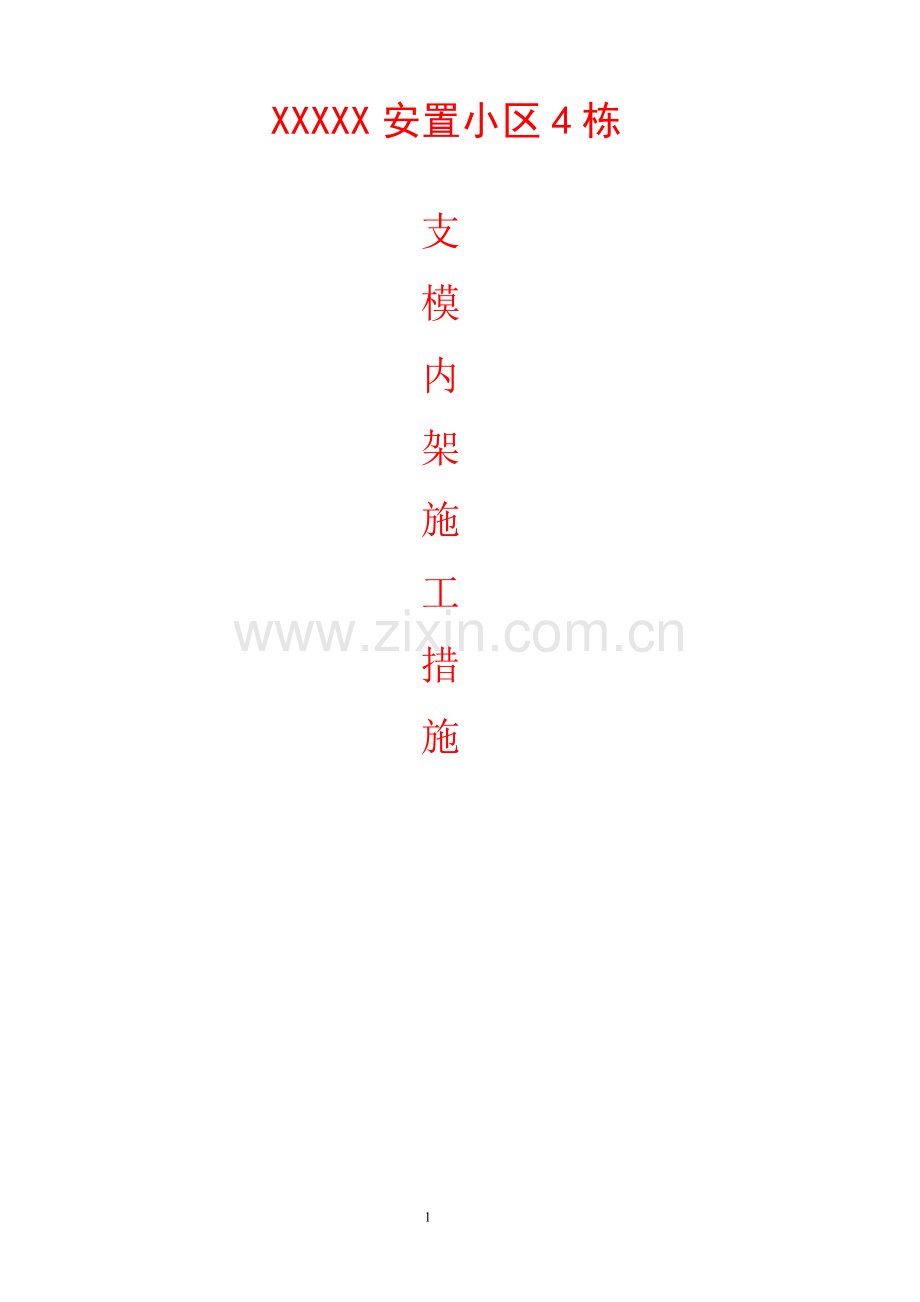

1、 XXXXX安置小区4栋支模内架施工措施目 录一、编制依椐:3二、工程概况:3三、施工准备:3四、模板支架计算4五、构造要求20六、支模模板及支架拆除21七、安全措施及要求223支模内架施工措施 一、编制依椐: 建筑结构荷载规范GB50009-2001中国建筑工业出版社;混凝土结构设计规范GB50010-2002中国建筑工业出版社;建筑施工计算手册江正荣著中国建筑工业出版社;建筑施工手册第四版中国建筑工业出版社;钢结构设计规范GB50017-2003中国建筑工业出版社;(a)工程施工图; (b)钢筋砼施工及验收规范; (c)建筑施工扣件式钢管脚手架安全技术规范(JGJ)130-2001。 二、

2、工程概况:,本工程位于:XXX县XXX(镇) ,该工程为XXXX置小区。结构类型为砖混结构,地上6层,(一层4.5米,二至六层为2.8米,七层为跃层),建筑面积7752.34平方米。建设单位:XXXX,设计单位:XXX,监理单位:XXXX责任公司,XXX组织施工。三、施工准备: a、材料: 高支模采用483.5钢管,质量应符合现行国家标准碳素结构钢(GB/T700)中Q235A级钢的规定。当钢管长度不能满足现场要求时,采用活动支撑作顶撑。 扣件式钢管支模架应采用可锻铸铁制作的扣件,等材质应符合现行国家标准钢管脚手架扣件(GB15831)的规定。支模架采用的扣件,在螺栓拧紧扭力矩达65N.m时,

3、不得发生破坏。 50100木方进场必须进行材质的验收。弯曲大的、变形严重的不能使用,尤其是有节和断裂的不能用于高支模中的梁底和板底。 b、作业条件: 在支模时,作业层必须满铺竹板做好防护,方可上人操作。 c、地面情况: 地面要求采用有100%的场地硬化,后用木板及木方支垫。四、模板支架计算1、梁模板及支架计算模板支架搭设高度为第一层4.5米,二至六层为2.8。基本尺寸为:梁截面 BD=,300500mm,梁支撑立杆的横距(跨度方向) l=0.60米,立杆的步距 , h=1.50米。梁底增加2道承重立杆。 图1 梁模板支撑架立面简图 采用的钢管类型为483.50。 一、梁底支撑的计算 作用于支撑

4、钢管的荷载包括梁与模板自重荷载,施工活荷载等。1.荷载的计算: (1)钢筋混凝土梁自重(kN/m):q1 = 25.0000.5000.300=3.75 kN/m; (2)模板的自重线荷载(kN/m): q2 = 0.3500.600(21.700+0.500)/ 0.500=1.638 kN/m; (3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN): 经计算得到,活荷载标准值 P1= (1.000+2.000)0.5000.600=0.900 kN;2.方木楞的支撑力计算均布荷载 q = 1.225.500+1.21.638=32.566 kN/m;集中荷载 P = 1.40.90

5、0=1.260 kN; 方木计算简图 经过计算得到从左到右各方木传递集中力即支座力分别为: N1=2.072 kN; N2=6.599 kN; N3=6.788 kN; N4=2.072 kN; 方木按照简支梁计算。 本算例中,方木的截面惯性矩I和截面抵抗矩W分别为: W=5.00010.00010.000/6 = 83.33 cm3; I=5.00010.00010.00010.000/12 = 416.67 cm4;方木强度计算: 最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和,计算公式如下: 均布荷载 q = 6.788/0.600=11.313 kN/m; 最大弯距 M =0.

6、1ql2= 0.111.3130.6000.600= 0.407 kN.m; 截面应力 = M / W = 0.407106/83333.3 = 4.887 N/mm2; 方木的计算强度小于13.0 N/mm2,满足要求!方木抗剪计算: 最大剪力的计算公式如下: Q = 0.6ql 截面抗剪强度必须满足: T = 3Q/2bh T其中最大剪力: Q = 0.611.3130.600 = 4.073 kN;截面抗剪强度计算值 T = 34072.636/(250.000100.000) = 1.222 N/mm2;截面抗剪强度设计值 T = 1.300 N/mm2;方木的抗剪强度计算满足要求!方

7、木挠度计算: 最大挠度考虑为静荷载与活荷载的计算值最不利分配的挠度和,计算公式如下: 最大变形 V= 0.6779.427600.0004 /(1009500.000416.667103)=0.209 mm 木方的最大挠度小于 600.0/250,满足要求!3.支撑钢管的强度计算支撑钢管按照连续梁的计算如下一、计算简图 计算简图(kN) 支撑钢管变形图(kN.m) 支撑钢管弯矩图(kN.m)经过连续梁的计算得到:支座反力 RA = RB=0.644 kN 中间支座最大反力Rmax=9.956; 最大弯矩 Mmax=0.236 kN.m; 最大变形 Vmax=0.072 mm; 截面应力 =0.

8、236106/5080.0=46.494 N/mm2;支撑钢管的计算强度小于205.0 N/mm2,满足要求! 二、梁底纵向钢管计算纵向钢管只起构造作用,通过扣件连接到立杆。 三、扣件抗滑移的计算: 纵向或横向水平杆与立杆连接时,扣件的抗滑承载力按照下式计算 R Rc 其中 Rc - 扣件抗滑承载力设计值,取8.000 kN; R - 纵向或横向水平杆传给立杆的竖向作用力设计值; 计算中R取最大支座反力,R=9.956 kN; 单扣件抗滑承载力的设计计算不满足要求,采用双扣件。 四、立杆的稳定性计算: 立杆的稳定性计算公式 其中 N - 立杆的轴心压力设计值,它包括: 横杆的最大支座反力: N

9、1 =9.956 kN ; 脚手架钢管的自重: N2 = 1.20.12910.900=1.689 kN; N =9.956+1.689=11.644 kN; - 轴心受压立杆的稳定系数,由长细比 lo/i 查表得到; i - 计算立杆的截面回转半径 (cm):i = 1.58; A - 立杆净截面面积 (cm2): A = 4.89; W - 立杆净截面抵抗矩(cm3):W = 5.08; - 钢管立杆抗压强度计算值 ( N/mm2); f - 钢管立杆抗压强度设计值:f =205.00 N/mm2; lo - 计算长度 (m); 如果完全参照扣件式规范不考虑高支撑架,由公式(1)或(2)计

10、算 lo = k1uh (1) lo = (h+2a) (2) k1 - 计算长度附加系数,按照表1取值为:1.167 ; u - 计算长度系数,参照扣件式规范表5.3.3,u =1.700; a - 立杆上端伸出顶层横杆中心线至模板支撑点的长度:a =0.300 m; 公式(1)的计算结果: 立杆计算长度 Lo = k1uh = 1.1671.7001.500 = 2.976 m; Lo/i = 2975.850 / 15.800 = 188.000 ; 由长细比 lo/i 的结果查表得到轴心受压立杆的稳定系数= 0.203 ; 钢管立杆受压强度计算值 ;=11644.272/(0.2034

11、89.000) = 117.303 N/mm2; 立杆稳定性计算 = 117.303 N/mm2 小于 f = 205.00满足要求! 立杆计算长度 Lo = h+2a = 1.500+0.3002 = 2.100 m; Lo/i = 2100.000 / 15.800 = 133.000 ; 公式(2)的计算结果: 由长细比 lo/i 的结果查表得到轴心受压立杆的稳定系数= 0.381 ; 钢管立杆受压强度计算值 ;=11644.272/(0.381489.000) = 62.500 N/mm2; 立杆稳定性计算 = 62.500 N/mm2 小于 f = 205.00满足要求! 如果考虑到

12、高支撑架的安全因素,适宜由公式(3)计算 lo = k1k2(h+2a) (3) k2 - 计算长度附加系数,h+2a = 2.100 按照表2取值1.019 ; 公式(3)的计算结果: 立杆计算长度 Lo = k1k2(h+2a) = 1.1671.019(1.500+0.3002) = 2.497 m; Lo/i = 2497.263 / 15.800 = 158.000 ;长细比 lo/i 的结果查表得到轴心受压立杆的稳定系数= 0.281 ;钢管立杆受压强度计算值 ;=11644.272/(0.281489.000) = 84.742 N/mm2; 立杆稳定性计算 = 84.742 N

13、/mm2 小于 f = 205.00满足要求! 模板承重架应尽量利用剪力墙或柱作为连接连墙件,否则存在安全隐患。 2、板模板及支架计算板支架搭设高度为4.5、2.8 米, 搭设尺寸为:立杆的横距 b=0.90米,立杆的纵距 l=0.90米,立杆的步距 h=1.50米。采用的钢管类型为 483.50 。 图1 楼板支撑架立面简图 图2 楼板支撑架荷载计算单元 一、纵向支撑钢管的计算: 纵向钢管按照均布荷载下连续梁计算,截面力学参数为 截面抵抗矩 w=5.08cm3 截面惯性矩 I=12.19cm4 1.荷载的计算:(1)钢筋混凝土板自重(kN/m):q11= 25.0000.2500.150 =

14、 0.938 kN/m;(2)模板的自重线荷载(kN/m): q12= 0.3500.250 = 0.088 kN/m ;(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN): q2 = (1.000 + 2.000)0.250 = 0.750 kN/m;2.强度计算:最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩。最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和,计算公式如下:最大弯矩计算公式如下:静荷载:q1 = 1.2 (q1 + q2) = 1.20.938+1.20.088 = 1.230 kN/m;活荷载:q2 = 1.40.750 = 1.050 kN/m;最大弯距

15、Mmax = (0.1001.230+0.1171.050 ) 0.9002 = 0.199 kN.M;最大支座力计算公式如下: 最大支座力 N = ( 1.1 1.230 + 1.21.050)0.900 = 2.352 kN ;截面应力 = M/W= 0.199106/5080.0 = 39.200 N/mm2;纵向钢管的计算强度为 39.200小于205.0 N/mm2,满足要求!3.挠度计算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下: 静荷载 q1 = q11 + q12 = 0.938+0.088=1.025 kN/m;活荷载 q2 = 0.750 kN/m;三跨连续

16、梁均布荷载作用下的最大挠度V= (0.6771.025+0.9900.750)900.04/( 1002.060105121900.0 ) =3.753 mm;支撑钢管的最大挠度小于900.0/150与10 mm,满足要求!二、横向支撑钢管计算:支撑钢管按照集中荷载作用下的三跨连续梁计算;集中荷载P取纵向板底支撑传递力,P取最大支座反力2.352kN 支撑钢管计算简图 支撑钢管计算弯矩图(kN.m) 支撑钢管计算变形图(kN.m) 支撑钢管计算剪力图(kN) 最大弯矩 Mmax = 0.565 kN.m ; 最大变形 Vmax = 1.306 mm ; 最大支座力 Qmax = 7.682 k

17、N ;截面应力 = 0.565106/5080.000=111.132 N/mm2 ; 支撑钢管的计算强度小于 205.000 N/mm2,满足要求!支撑钢管的最大挠度小于900.000/150与10 mm,满足要求! 三、扣件抗滑移的计算:扣件抗滑承载力设计值取 8.000 kN;纵向或横向水平杆传给立杆的竖向作用力设计值 R= 7.682 kN;单扣件抗滑承载力的设计计算满足要求!四、模板支架荷载标准值(轴力): 作用于模板支架的荷载包括静荷载、活荷载和风荷载。 1.静荷载标准值包括以下内容: (1)脚手架的自重(kN): NG1 = 0.12912.300 = 1.588 kN;钢管的自

18、重计算参照扣件式规范附录A 双排架自重标准值,设计人员可根据情况修改。 (2)模板的自重(kN): NG2 = 0.3500.9000.900 = 0.284 kN; (3)钢筋混凝土楼板自重(kN): NG3 = 25.0000.1500.9000.900 = 3.038 kN; 经计算得到,静荷载标准值 NG = NG1+NG2+NG3 = 4.909 kN;2.活荷载为施工荷载标准值与振倒混凝土时产生的荷载。 经计算得到,活荷载标准值 NQ = (1.000+2.000 ) 0.9000.900 = 2.430 kN; 3.不考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG

19、 + 1.4NQ = 9.293 kN; 五、立杆的稳定性计算: 立杆的稳定性计算公式: 其中 N - 立杆的轴心压力设计值(kN) :N = 9.293 kN; - 轴心受压立杆的稳定系数,由长细比 lo/i 查表得到; i - 计算立杆的截面回转半径(cm) :i = 1.58 cm; A - 立杆净截面面积(cm2):A = 4.89 cm2; W - 立杆净截面模量(抵抗矩)(cm3):W=5.08 cm3; - 钢管立杆抗压强度计算值 (N/mm2); f- 钢管立杆抗压强度设计值 :f =205.000 N/mm2; Lo- 计算长度 (m); 如果完全参照扣件式规范,由公式(1)

20、或(2)计算 lo = k1uh (1) lo = (h+2a) (2) k1- 计算长度附加系数,取值为1.243; u - 计算长度系数,参照扣件式规范表5.3.3;u = 1.700; a - 立杆上端伸出顶层横杆中心线至模板支撑点的长度;a = 0.100 m;公式(1)的计算结果:立杆计算长度 Lo = k1uh = 1.2431.7001.500 = 3.170 m;Lo/i = 3169.650 / 15.800 = 201.000 ;由长细比 Lo/i 的结果查表得到轴心受压立杆的稳定系数= 0.179 ;钢管立杆受压强度计算值 ;=9292.716/(0.179489.000

21、) = 106.165 N/mm2;立杆稳定性计算 = 106.165 N/mm2 小于 f = 205.000满足要求!公式(2)的计算结果:立杆计算长度 Lo = h+2a = 1.500+0.1002 = 1.700 m; Lo/i = 1700.000 / 15.800 = 108.000 ;由长细比 Lo/i 的结果查表得到轴心受压立杆的稳定系数= 0.530 ;钢管立杆受压强度计算值 ;=9292.716/(0.530489.000) = 35.856 N/mm2; 立杆稳定性计算 = 35.856 N/mm2 小于 f = 205.000满足要求!如果考虑到高支撑架的安全因素,适

22、宜由公式(3)计算 lo = k1k2(h+2a) (3) k2 - 计算长度附加系数,h+2a = 1.700 按照表2取值1.029 ; 公式(3)的计算结果: 立杆计算长度 Lo = k1k2(h+2a) = 1.2431.029(1.500+0.1002) = 2.174 m; Lo/i = 2174.380 / 15.800 = 138.000 ;由长细比 Lo/i 的结果查表得到轴心受压立杆的稳定系数= 0.357 ;钢管立杆受压强度计算值 ;=9292.716/(0.357489.000) = 53.231 N/mm2; 立杆稳定性计算 = 53.231 N/mm2 小于 f =

23、 205.000满足要求!模板承重架应尽量利用剪力墙或柱作为连接连墙件,否则存在安全隐患。 六、构造要求 梁及楼板采用散拼模板,钢管支撑体系为:梁立适管间距为600,板立管间距800800,水平管间距1600。从地面起200设扫地杆一道,立杆底垫500-2000250木垫板,增加单杆的承压面积。每不大于6m间距设剪刀撑一道,支撑梁底部的水平杆在中间1/3部位,用双扣件扣紧。梁高超过900的在梁中间应加工一道立杆,以增强对梁的支撑。 高支模架应按脚手架的要求施工,按规定在一定的位置用连墙杆拉结起来,不好埋拉结点的地方和混凝土柱拉结起来。 立杆的接头必须采用对接扣件连接,应符合下列规定: 1)、立

24、杆上的对接扣件应交错布置,两根相邻立杆的接头不应设置在同步内,相邻接头在高度方向错开的距离不宜小于500mm,各接头中心至主节点的距离不宜大于1/3步距。 2)、水平杆的立杆在支模顶层杆的搭接长度不应小于1000mm,应采用不小于3个旋转扣件固定。端部扣件盖板的边缘至杆端距离不应小于100mm。 3)、纵横向水平杆应按满堂架的要求搭设,两个相邻接头在水平方向错开的距离不应小于500mm。 4)、支模架不能和外架连接在一起,更不能以外架作为支模架使用,支模架应有独立的整体性和稳定性。 5)、支模架的施工和验收,按建筑施工扣件式钢管脚手架安全技术规范进行施工和验收(JGJ)1302001。 6)当

25、梁模板支架立杆采用单根立杆时,立杆应设在梁模板中心线处,其偏心距不应大于25mm。 7)满堂架四边与中间每隔三排支架,立杆应设置一道纵向剪刀撑,由底至顶连续设置。 8)高于4m的模板支架,其两端与中间,每4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。 七、支模模板及支架拆除 一)模板拆除 1、模板拆除根据现场同条件的试块指导强度,符合设计要求的百分率后,由技术人员发放拆模通知书后,方可拆模。 2、模板及其支架在拆除时混凝土强度要达到如下要求。在拆除侧模时,混凝土强度要达到1.2MPa(依据拆模试块强度而定),保证其表面及棱角不因拆除模板而受损后方可拆除。混凝土的底模,其混凝土强度必须符合相

26、关规范后方可拆除。 3、拆除模板的顺序与安装模板顺序相反,先支的模板后拆,后支的先拆。 楼板模板拆除时,先调节顶部支撑头,使其向下移动,达到模板与楼板分离的要求,保留养护支撑及其上的养护木方或养护模板,其余模板均落在满堂脚手架上。拆除板模板时要保留板的养护支撑。 4、模板拆除吊至存放地点时,模板保持平放,然后用铲刀、湿布进行清理。支模前刷脱模剂。模板有损坏的地方及时进行修理,以保证使用质量。 5、模板拆除后,及时进行板面清理,涂刷隔离剂,防止粘结灰浆。二)支架拆除 1、模板支架必须根据楼板混凝土龄期强度来判断是否可以拆除。现场可根据同条件养护混凝土试压件的强度,及相关规定来决定是否拆除模板支架

27、。 2、拆架前,全面检查拟拆脚手架,根据检查结果,拟订出作业计划,报请批准,进行技术交底后才准工作。作业计划一般包括:拆架的步骤和方法、安全措施、材料堆放地点、劳动组织安排等。 3、拆架时应划分作业区,周围设绳绑围栏或竖立警戒标志,地面应设专人指挥,禁止非作业人员进入。 4、拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。 5、拆架程序应遵守由上而下,先搭后拆的原则,即先拆拉杆、剪刀撑、斜撑,而后拆小横杆、大横杆、立杆等,并按一步一清原则依次进行。严禁上下同时进行拆架作业。 6、拆立杆时,要先抱住立杆再拆开最后两个扣,拆除大横杆、斜撑、剪刀撑时,应先拆中间扣件,然后托住中间,再解

28、端头扣。 7、拆除时要统一指挥,上下呼应,动作协调,当解开与另一人有关的结扣时,应先通知对方,以防坠落。 8、拆架时严禁碰撞脚手架附近电源线,以防触电事故。 9、在拆架时,不得中途换人,如必须换人时,应将拆除情况交代清楚后方可离开。 10、拆下的材料要徐徐下运,严禁抛掷。运至地面的材料应按指定地点随拆随运,分类堆放,当天拆当天清,拆下的扣件和铁丝要集中回收处理。 11、输送至地面的杆件,应及时按类堆放,整理保养。 12、当天离岗时,应及时加固尚未拆除部分,防止存留隐患造成复岗后的人为事故。 13、严禁夜间拆除。八、安全措施及要求 1、 所有操作人员应进入现场后,应做好进场教育,并做好会议记录,进行详细的安全技术交底。 2、 架子工作业时,必须佩带好安全帽、系好安全带,严禁穿高跟鞋、拖鞋或硬底带钉易滑鞋作业,工具及零件应放在工具包内,服从指挥,集中思想、相互配合,拆除下来的材料不乱抛、乱扔。支模架作业下方不准站人,架子工不准在架子上打闹、嬉笑。 3、 每一楼层支模架搭设完毕后,必须验收合格后方可使用。 4、 高空作业遇六级以上大风时,应停止高空作业。 5、 及时收集气象资料,并通知全体施工人员,便于安排工作和进一步采取措施。惠水县高镇安置小区项目部2012年6月28日24
