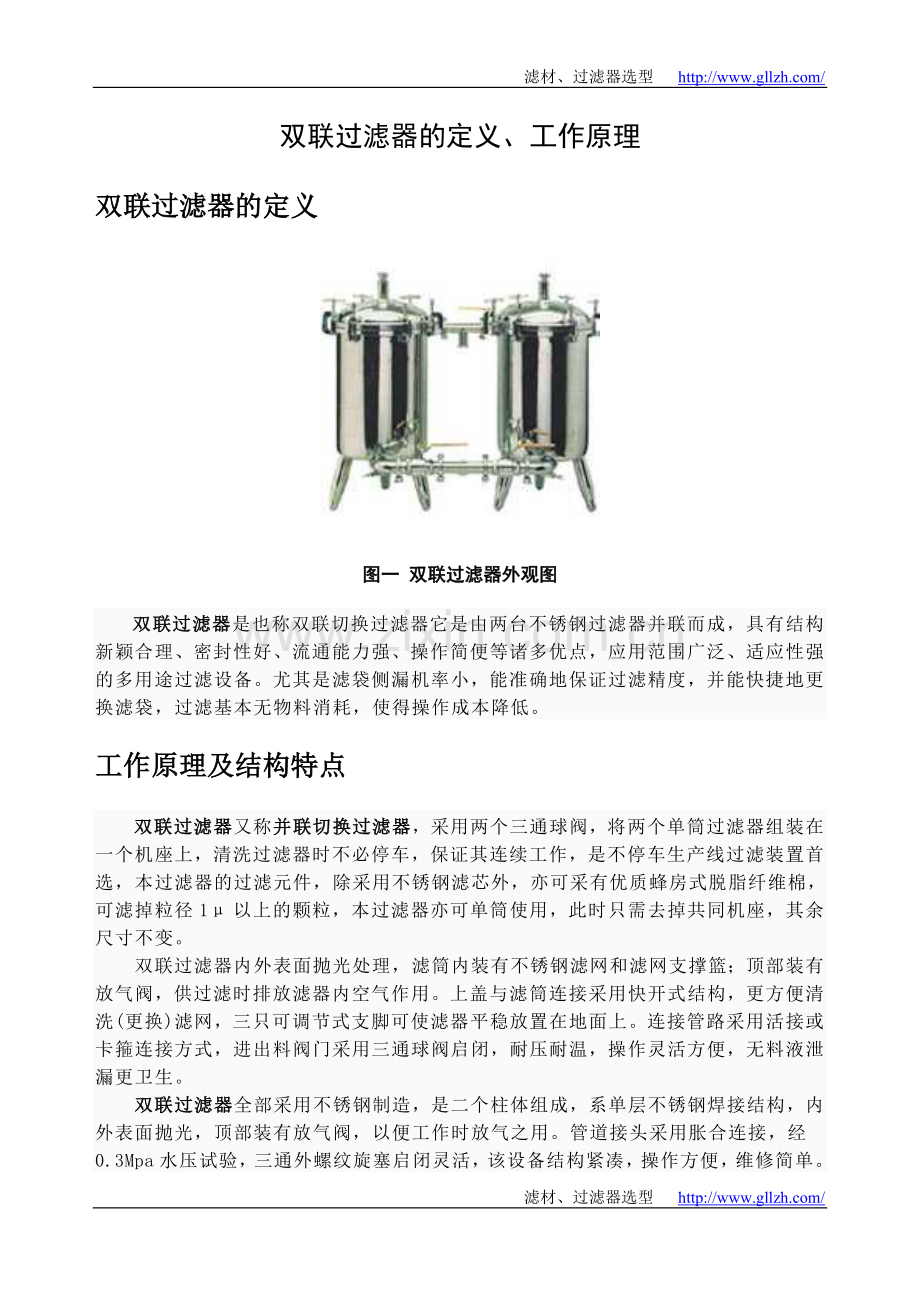

双联过滤器的定义、工作原理
双联过滤器的定义

图一 双联过滤器外观图
双联过滤器是也称双联切换过滤器它是由两台不锈钢过滤器并联而成，具有结构新颖合理、密封性好、流通能力强、操作简便等诸多优点，应用范围广泛、适应性强的多用途过滤设备。尤其是滤袋侧漏机率小，能准确地保证过滤精度，并能快捷地更换滤袋，过滤基本无物料消耗，使得操作成本降低。
工作原理及结构特点
　　双联过滤器又称并联切换过滤器，采用两个三通球阀，将两个单筒过滤器组装在一个机座上，清洗过滤器时不必停车，保证其连续工作，是不停车生产线过滤装置首选，本过滤器的过滤元件，除采用不锈钢滤芯外，亦可采有优质蜂房式脱脂纤维棉，可滤掉粒径1μ以上的颗粒，本过滤器亦可单筒使用，此时只需去掉共同机座，其余尺寸不变。
双联过滤器内外表面抛光处理，滤筒内装有不锈钢滤网和滤网支撑篮；顶部装有放气阀，供过滤时排放滤器内空气作用。上盖与滤筒连接采用快开式结构，更方便清洗(更换)滤网，三只可调节式支脚可使滤器平稳放置在地面上。连接管路采用活接或卡箍连接方式，进出料阀门采用三通球阀启闭，耐压耐温，操作灵活方便，无料液泄漏更卫生。
双联过滤器全部采用不锈钢制造，是二个柱体组成，系单层不锈钢焊接结构，内外表面抛光，顶部装有放气阀，以便工作时放气之用。管道接头采用胀合连接，经0.3Mpa水压试验，三通外螺纹旋塞启闭灵活，该设备结构紧凑，操作方便，维修简单。
　　双联过滤器结构示意图

图二 双联过滤器结构示意图
