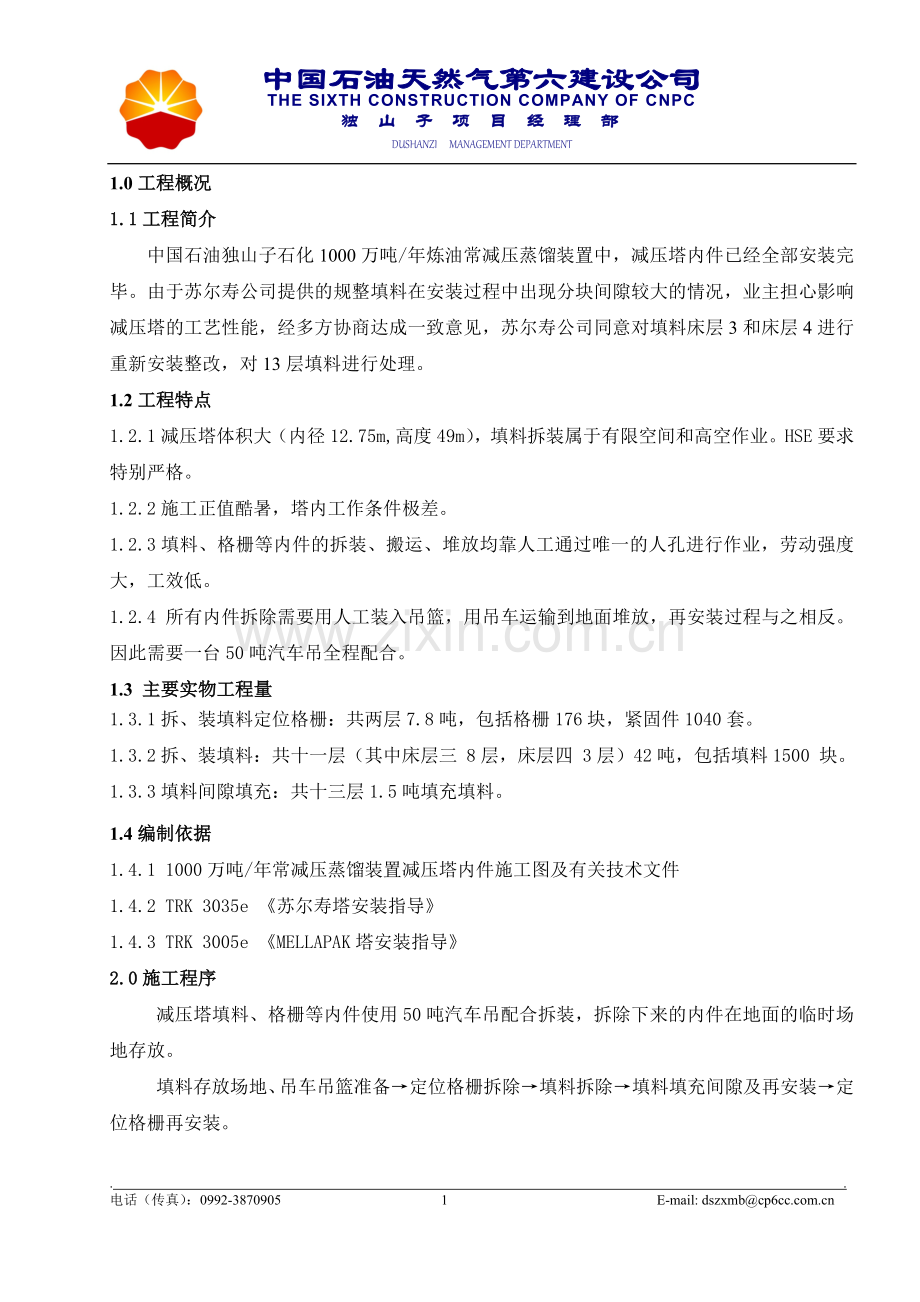

中国石油天然气第六建设公司
THE SIXTH CONSTRUCTION COMPANY OF CNPC
独 山 子 项 目 经 理 部
DUSHANZI MANAGEMENT DEPARTMENT
1.0工程概况
1.1工程简介
中国石油独山子石化1000万吨/年炼油常减压蒸馏装置中，减压塔内件已经全部安装完毕。由于苏尔寿公司提供的规整填料在安装过程中出现分块间隙较大的情况，业主担心影响减压塔的工艺性能，经多方协商达成一致意见，苏尔寿公司同意对填料床层3和床层4进行重新安装整改，对13层填料进行处理。
1.2工程特点
1.2.1减压塔体积大（内径12.75m,高度49m），填料拆装属于有限空间和高空作业。HSE要求特别严格。
1.2.2施工正值酷暑，塔内工作条件极差。
1.2.3填料、格栅等内件的拆装、搬运、堆放均靠人工通过唯一的人孔进行作业，劳动强度大，工效低。
1.2.4 所有内件拆除需要用人工装入吊篮，用吊车运输到地面堆放，再安装过程与之相反。因此需要一台50吨汽车吊全程配合。
1.3 主要实物工程量
1.3.1拆、装填料定位格栅：共两层7.8吨，包括格栅176块，紧固件1040套。
1.3.2拆、装填料：共十一层（其中床层三 8层，床层四 3层）42吨，包括填料1500 块。
1.3.3填料间隙填充：共十三层1.5吨填充填料。
1.4编制依据
1.4.1 1000万吨/年常减压蒸馏装置减压塔内件施工图及有关技术文件
1.4.2 TRK 3035e 《苏尔寿塔安装指导》
1.4.3 TRK 3005e 《MELLAPAK塔安装指导》
2.0施工程序
减压塔填料、格栅等内件使用50吨汽车吊配合拆装，拆除下来的内件在地面的临时场地存放。
填料存放场地、吊车吊篮准备→定位格栅拆除→填料拆除→填料填充间隙及再安装→定位格栅再安装。
3.0主要施工方法
3.1施工前的准备
3.1.1组织施工班组人员熟识图纸及附属设计文件或相关资料，使其明确安装程序及安装质量控制点及要求和安全教育，切实做到质量第一、文明施工。
3.1.2吊篮制作：2个吊装内件用吊篮应提前制作好。
3.1.3内件临时存放场地准备：
在减压塔东侧清理出一块约400㎡场地，经平整后用木板铺垫。用于定位格栅及填料拆除后的临时堆放。
3.1.4内件标识及防护：
3.1.4.1标识牌制作：用铝板制作标识牌（50×80×2）1676块，按定位格栅和填料安装分布图分层进行标号。
3.1.4.2为了避免填料、格栅等再安装时顺序弄错，每层填料或格栅在拆除前，应在每一块填料或格栅上绑扎相应标识牌，经质检人员确认后方可拆除。
3.1.4.3拆除后的填料或格栅按堆栈的方式分层堆放，即先拆后装。
3.1.4.4内件在拆装、搬运、吊装、存放过程中，应避免与碳钢接触，在临时场地上存放时要及时用防火布盖上。
3.2定位格栅拆除
3.2.1绑扎该层定位格栅标识牌，在塔内壁上做好方位标识并经过质检员确认。
3.2.2按逆序的拆除每一块定位格栅。由于定位格栅采用316L紧固件固定，在拆装过程中很容易发生咬死现象，可以采用磨、锯等手段进行强行拆除。
3.2.3 定位格栅吊装到存放场地后，对于损坏的螺母需要磨掉重新焊接，焊接方法采用氩弧焊。
3.2.4 定位格栅按照标识顺序在存放场地上拼圆，用木板与地面隔离。
3.3填料拆除
3.3.1绑扎该层填料标识牌，在塔内壁上做好方位标识并经过质检员确认。
3.3.2 按逆序的拆除每一块填料。
3.3.3 该层填料吊装到存放场地后，检查是否有损坏，如有损坏应进行修复。
3.3.4 该层填料按照标识顺序在已拼圆的定位格栅上拼圆存放。
3.3.5 按以上程序完成每一层填料的拆除和存放。
3.4 填料再安装
先安装密封条，再按该层填料的标识顺序和方位分块安装填料，最后调整填料与塔壁、填料与填料的间隙并对超标的间隙进行填充。每层填料安装完成后，及时拆除标识牌。
3.5 定位格栅再安装
按定位格栅标识顺序和方位分块安装定位格栅，安装完成后及时拆除标识牌。
4.0质量保证措施
4.1施工前，组织班组人员熟识图纸及相关技术文件。
4.2填料在拆除、搬运、吊装、存放、再安装等环节必须轻拿轻放，以免填料块变形或进入杂质，影响其工艺性能。
4.3填料安装需严格按照相关技术文件进行施工，保证填料块与塔壁的间隙5-10mm，填料分块之间间隙≤15mm。
4.4施工过程中优先保证填料块与塔壁的间隙，如果经过调整，填料分块之间间隙仍达不到要求，应使用苏尔寿公司提供的小块填料进行填充。
4.5质检和技术人员加强施工过程的检查和监督。
4.6 整改安装完一层填料后必须经过业主代表确认合格后才能进行上一层填料的安装。
5.0 HSE保证措施
5.1 组织全体员工做好安全教育，提高安全意识。
5.2 施工前做好班前安全讲话记录。
5.3 高空作业必须系好安全带，搭脚手架，必要时设置安全网，严禁从高空向下扔工具和其它物品。
5.4 有限空间作业必须设置有效的通风和监护措施。
5.5 塔内施工照明采用36V安全行灯。
5.6 班组机动工具的管理和维护工作，或出现断电、短路情况，应由专职电工处理，严禁违章操作。
5.7 现场用电源、插座必须牢固，并做好防雨措施
6.0劳动力安排及施工进度计划
6.1劳动力配备
计划投入施工人员34人，具体人数如下：
工种
管理人员
铆工
电焊工
电工
气焊工
起重工
监护人
人数
3
25
2
2
1
4
2
6.2施工进度安排
每天工作10小时计算。填料处理计划工期为：49天。具体安排如下：
序号
工作内容
数量
施工人数
计划工期（天）
工时
（小时）
备注
1
填料堆放场地准备
1个
10
2
200
场地面积400 m2
2
吊篮制作
2个
5
2
100
规格：2000×1500×1200
3
定位格栅拆除
2层
34
4
1360

4
填料拆除
11层
34
11
3740

6
填料整改
2层
34
3
1020

7
填料再安装
11层
34
22
7480

8
定位格栅再安装
2层
34
5
1700

合计
49
15600

7.0 主要施工设备及施工用料
序号
名 称
型 号
数 量
备注
1
汽车吊
50t
45 台班

2
逆变焊机
ZX7-400S
1台

3
等离子切割机
G200-D
1台

4
空压机
W-0.36/7
1台

5
轴流式风机

4台

6
低压变压器
220/36V
4台

7
安全灯

10盏

8
角磨机
φ100
10台

9
梅花扳手、开口扳手
M16
各20把

10
梅花扳手
M10
40把

11
钢卷尺
3m
10把

12
角钢、钢板、钢管
Q235B
0.85t
制作吊篮
13
木板
厚度5㎝
22.5m3
存放填料格栅
14
防火布

1670m2
存放填料格栅
15
不锈钢砂轮片
φ100
200片
拆除紧固件
16
铝板
1000×2000×2
2块
制作标识牌

. .
电话（传真）：0992-3870905 5 E-mail: dszxmb@

附件： 工作危险性分析（JHA）报告
JHA编号：DSZXMB/CJY-JHA-
项目经理部/施工单位
中国石油天然气第六建设公司独山子项目部
提交日期：2007.07.30
版次：A版
工作描述
减压塔填料重装
修订人：
签名： 日期：
工作（作业）位置
减压塔
审核：
签名： 日期：
JHA准备人
姓名： 马 黎 职位： 签名：
EPC承包商审批人：/
签名： 日期：
施工的工具/设备/材料
50T吊车1台、逆变焊机1台、等离子切割机1台、角磨机1台、空压机1台、吊篮2个等施工工具
监理单位审批人：
签名： 日期：

序号
基本工序/工作步骤
确定的HSE危险
预防控制措施
执行人
1
许可证制度
N/A
在进行作业之前必须办理高空作业许可证和有限空间作业许可证。

2
安全交底
N/A
对参加作业的所有人员进行安全交底。

3

定位格栅、填料拆除

高空作业
高空作业人员要穿戴好合格的劳保用品。

高空作业人员要佩戴合格的安全带。

高空作业上下时手中不得持物。

下大雨或者光线较暗时严禁进行高空作业。

有限空间作业

设立一名专职监护人，对从事有限空间作业人员进行全过程监护。

对进入有限空间作业的人员实行登记制度，由监护人执行。

所有的照明灯线路、机具设备的接线、安装以及维护工作均由专业电工来执行操作。

对有限空间内实行强制通风，保证有限空间内通风状况良好。

有限空间内部照明电路必须采用不高于36伏的安全行灯电压。

所有的开关箱均应满足“一机、一闸、一漏保”。且对漏电保护器要定期进行按钮试验以确定其灵敏性。

作业前对所使用的工具进行检查，不准使用带病工具。

参加作业的人员配带好合格的劳动用品。

作业人员在协作过程中，要相互配合，遵守各自的劳动操作规程。

在人孔处设置一定数量的灭火器，监护人密切注意火情，发现隐患，及时与作业主管及现场HSE监督沟通。

4
材料吊运
物理伤害
将定位格栅/填料运出人孔，要戴好劳动保护用品，防止皮肤被材料划伤或者挤伤。

吊运作业
用于材料吊运的吊篮必须为检验合格、挂合格牌的吊篮。

运输体积较小的散件、扣件等物品，要求将四周护栏用强度足够的材料进行封闭，且堆放材料不允许超过护栏的高度。

吊车司机、起重工必须持证上岗。

进行吊运作业之前设置合理的警戒区域，与作业无关人员禁止入内。

6级以上大风，大雨天气禁止进行吊装作业。

吊物下面、起重臂下、回旋半径内禁止任何人停留。

进行吊篮作业时，严禁人货共载。

5
材料堆放
火灾
材料堆放场所要远离动火作业区，并且用防火布将填料盖住。

用警戒绳等将材料堆放区域隔离出来，并做好材料名标记。

在堆放填料的地方摆放一定数量的灭火器。

6
材料吊运（重装）
吊运作业
同步骤4

物理伤害
同步骤4

7
填料、定位格栅安装
高空作业
同步骤3

有限空间作业
同步骤3

8
打扫场地
环境污染
及时回收用剩下的焊条头、砂轮片。

将边角余料放到指定的地方。

打扫卫生，生活垃圾和生产垃圾分开处理，及时运出场地。

补充措施：

. .
