一、 概 述

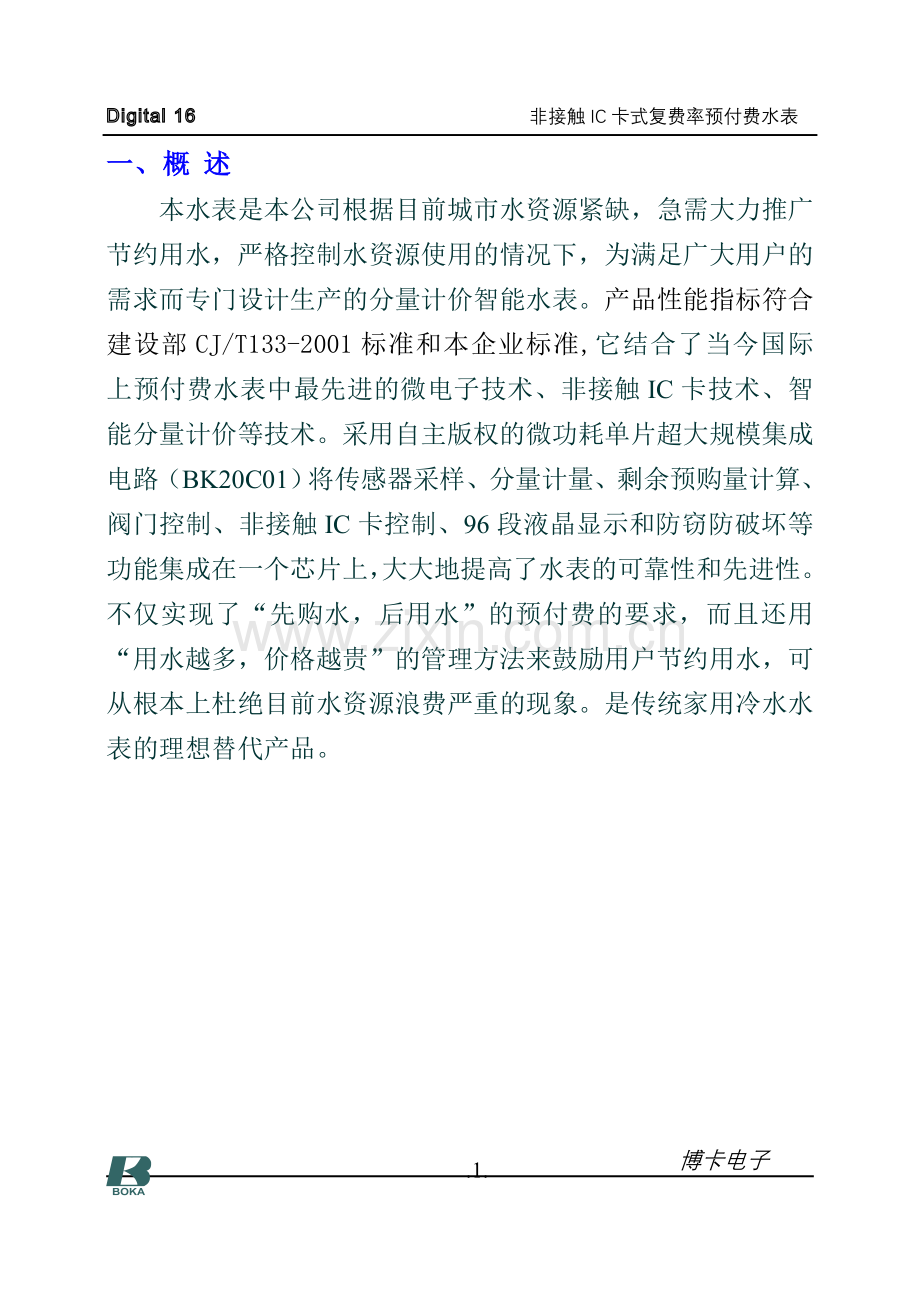

本水表是本公司根据目前城市水资源紧缺，急需大力推广节约用水，严格控制水资源使用的情况下，为满足广大用户的需求而专门设计生产的分量计价智能水表。产品性能指标符合建设部CJ/T133-2001标准和本企业标准,它结合了当今国际上预付费水表中最先进的微电子技术、非接触IC卡技术、智能分量计价等技术。采用自主版权的微功耗单片超大规模集成电路（BK20C01）将传感器采样、分量计量、剩余预购量计算、阀门控制、非接触IC卡控制、96段液晶显示和防窃防破坏等功能集成在一个芯片上，大大地提高了水表的可靠性和先进性。不仅实现了“先购水，后用水”的预付费的要求，而且还用“用水越多，价格越贵”的管理方法来鼓励用户节约用水，可从根本上杜绝目前水资源浪费严重的现象。是传统家用冷水水表的理想替代产品。

二、水表部件说明
IC卡感应区域

基表

唤醒键

进水口

出水口
液晶显示屏

水表由基表和控制器构成，基表采用标准旋翼冷水水表做为基础计量表，保留了原先用户熟悉的水表显示模式。控制器集液晶显示单元、电子控制单元和电子阀门为一体，实现水表的智能计费控制功能。

液晶面板示意图

 三、功能特点
1、 高品质IC卡：国际标准非接触IC卡，一表一卡，非接触
使用，IC卡使用无损耗。
2、 多种显示功能：大屏幕LCD显示数据齐全，可显示累计用
水量、当月用水量、剩余金额、当前单价、当前时间、阀
门开启、阀门关闭、充值状态、分量计价表、电池状态、
故障情况等信息。
3、 “黑匣子”功能：内置的工业级的存储器自动保存水表工
作状态、用水金额和用水量等数据，此功能有助于为解决
客户和供水单位的纠纷提供依据。
4、 分量计价：独有的分量计价技术使得鼓励用户节约用水成
为可能。根据供水部门的要求，可实现不同的用水量，不
同的单价，用水越多；单价越贵，强化人们养成节约用水
的意识。
5、 智能管理：整个用水过程在用户正常充值后自动完成阀门
开关，计费计量等工作，具有提示性关阀、强制性关阀、
调试用水等管理手段，方便供水部门设置选用。
6、 环保微功耗：由于采用了自主版权的微功耗单片超大规模
集成电路，整个水表内只有这一片集成电路，在非工作期
间耗电小于3微安*。另外，在内部电池方面，采用了优质
CR系列环保锂电池，水表电池寿命可达6年以上*。
7、 安全保护：采用核心加密算法，实现一表一卡一密码，保
证用水数据的安全及可靠性。 所使用的IC卡全部经过了
专门的、系统级的加密处理，具有很高的安全性，以确保
自来水公司和自来水用户的利益不受损害。

四、技术参数
项 目
参 数
电池
一节3.6V /2000mAh 锂电池*
静态工作电流
≤ 3µA*
磁阀响应时间
≤ 5秒
总压力损失
≤ 0.1MPa
控制器精度
≤ ±0.1 %
与基表显示误差
≤ ±0.1 m3
外观
符合JB/T7352-94
IC卡寿命
≥ 10万次
环境温度
-2℃ ~ +42℃
环境湿度
≤ 96%（+40℃）

* 说明：对于SB115A水表是采用外部三节优质碱性电池供电，使用寿命≥两年。

五、分量计价
分量计价是保障用户节约用水的一种手段，它是按照用户的用水习惯，限定了一个月内若干段的用水量。当用户在一个月内的用水量低于该段的限量时，水表将按该段的水价计费；当用户在一个月内的用水量高于该段的限量时，水表将按供水部门的标准自动调到下一段水价，用水量超过的部分将按照这段水价计费；当本月结束时，水表将水价自动恢复到第一段的水价。本水表可根据需要在一个月内最多可设置六段水价。
分量计价的价格由3部分构成---吨限（该段的允许用水量），分段数和该段单价，当吨限为“9999 m3”表示最高吨限，也就是价格最贵的一档。如果第一段的吨限为“9999 m3”表示供水部门只制定了一种价格。

六、使用说明
用户所持IC卡由供水部门发售，用户持卡购水充值后可正常靠卡用水。待预购金额用完后，用户持IC卡到售水点再次购水充值。具体说明如下：

1、 水表的显示方法和显示内容：
由于水表是微功耗运行所以平常液晶关闭，没有显
示。
当用户要观察水表数据时，按唤醒键唤醒水表，液晶显示屏将开始显示数据。
在10秒钟内如果对水表无按键操作显示屏也将自动关闭，进入微攻耗状态。
在液晶屏显示期间，按唤醒键一次，显示内容将改变一次，具体内容如下：
按键次数 显 示 内 容 举 例

1次 显示当月用水量
和剩余金额

2次 显示总用水量
和当前单价

3次 显示当前时间

4次 显示分量价格1

5次 显示分量价格2

. .
. .
. .
n次 后继分量价格
（SB115智能表最多能设置6段分量价格，此例表示该价格分四段。）

用户观察完以上数据后再次按键显示屏将关闭，进入微功耗节能状态。

2、新用户开户：
新安装水表的用户带上有效身份证件即可到供水部门办理开户手续。

3、充值的方法：
用户在领取充值卡充值后，即可在水表上充值。
充值步骤：
将IC卡放置在水表的感应区域，按唤醒键唤醒水表，保持2秒钟，直到屏幕显示“已充值”字样。
充值完成后IC卡内的充值金额将传入水表内。水表内新的剩余金额将是原水表内的剩余金额加上用户新购水充值的金额。液晶屏显示如图2所示。

充值前的显示：

图 1

用户新购水充值100元，充值后的显示：

图 2

当用户将已充过值的IC卡放置到感应区内观察显示时，水表只是显示“已充值”，剩余金额保持不变。

4、提示性关阀：
提示性关阀是为SB115智能水表设计的一种用户提示机制。以保证用户能及时发现和处理一些事件。比如余额不足需要充值，电量不足需要更换电池等。
当用户的剩余金额低于供水部门设定的提示金额时，
水表将显示“请充值”并用提示性关阀来提示用户水表需要充值（如图3所示）。

图 3

当用户的剩余金额不足当前段内0.1m3用水量的金额并且水表设置允许透支，水表将用提示性关阀来提示用户水表需要充值。

此类提示性关阀后，用户只需按唤醒键唤醒水表，水表就可再次自动开阀使用，不影响用户的正常用水。提示性关阀后，用户应尽快到供水部门购水充值。

当用户水表内的可用金额（包括不允许透支情况下的剩余金额和允许透支情况下还能透支的金额）低于供水部门设定的当前段内0.1m3用水量的金额时，水表将提示性关阀。
此情况下提示性关阀后，阀门无法用唤醒键开启。用户只有重新购水充值，水表才能开阀。充值后水表显示的剩余金额等于本次充值金额加上原水表内的余额（透支情况下可认为余额为负透支金额）。
提示性关阀后，如果用户没有及时充值，而且水表内剩余的金额大于等于第一段的0.1m3用水量的金额时，那么，在本月结束时，水表会自动开阀，直至剩余金额不能满足用水条件为止。
当水表内部电池不足时，也会提示性关阀。此时，按唤醒键唤醒水表，阀门就会自动打开，同时液晶屏上显示
欠压标志如图4所示。用户应尽快通知供水部门处理。

图 4

5、保护性关阀：
当水表遇到长期干扰、有窃水行为或人为地破坏时，
会保护性关阀，并显示故障标志（如图5所示），此时，
即使干扰消失，阀门也不会打开，此时用户只能通知供水
部门处理。

图 5

当水表内部电池不足后，用户继续工作时间超过15
天，也会保护性关阀，并显示故障标志（如图6所示），
此时用户只能通知供水部门处理。

图 6

七、注意事项

1、 用户的购水充值卡与IC卡水表是一一对应的，充值IC卡不能相互借用。
2、 用户每次充值时，请停留至少2秒，以确保正确读卡。当液晶屏上显示“已充值”后移开IC卡。
3、 当IC卡水表提示用户充值后，请尽快向供水部门购水，否
则，会直接影响用户正常用水。
4、 为了最大限度地延长电池使用寿命，请尽量减少水表唤醒次数。
5、 水表在插拔电池，或受到干扰时也会提示性关阀，这时按
唤醒键唤醒水表即可重新开阀。（仅适用于SB115A）
6、 IC卡要存放于阴凉干燥和容易记的地方，以免丢失。
7、 为保证用户正常用水，当水表保护性关阀后，请用户及时
通知供水部门维修解决。
8、 当机械表盘上显示的累计用水量与显示屏显示的累计用水量不符时，以机械表盘为准。

 八、安装使用说明

1、 选用水表规格应以常用流量为宜，不能单凭管道口径来确
定水表的口径。水表使用时水温为（0℃-40℃），水压为
（0.05 Mpa-1Mpa）。
2、 水表安装时表壳上的箭头方向必须与水流方向一致，安装
必须水平。安装位置应能防止产品受到暴晒、水淹、污染
等侵害，同时应便于水表拆装和方便用户观察液晶显示屏。
寒冬季节应采取保温措施。
3、 水端安装水表时必须装止回阀，防止热水或蒸汽回流损坏
水表。
7、 新装管道必须先把管道内石子、泥沙、麻丝等杂物冲洗干
净后，才能安装水表。以免造成不必要的产品故障。
8、 注意安装预留尺寸必须符合水表外形尺寸安装要求。由于预留尺寸不足造成水表外壳受拉力损坏，责任自负。

九、附件
与产品配套的接管、连接螺母、橡胶密封圈各2个。

十、产品“三包”原则

1． 凡属质量原因所造成的产品故障，本公司实行“三包”。自购买日起为期一年。
2． 人为造成的产品损坏本公司负责收费检修。检修项目保用三个月。
3． 由于安装不当造成产品损坏不属“三包”范围。

!
以上使用说明本公司保留修改的权利，产品如若升级或修改，恕不另行通知！
