UZ HEEP水轮发电机组设备清单.doc

《水轮机和进口阀》及《发电机》设备清单
项目号
名称
数量
单位
型号
规格
生产厂
备注

水轮机和进口阀

T-1
1.水轮机
3
台
HL（L256）-LJ-237
竖轴混流式， N=26.2MW， Hr=5305 m, Q=50m3/s, n=250 rpm
克瓦纳杭州

T-1
2.调速器
3
台
WT-80-6.4

克瓦纳杭州

T-1
3.油压装置 （64 Bar）
3
台
HYZ-1.0-6.4

克瓦纳杭州

T-1
4.压气系统
1
套

P=64 Bar

1) 空压机
2
台
V-1/64
Q=1m3/min, P=64Bar

2) 高压储气罐
2
个

V=2m3, D=1000mm, 16MnR, P=64bar

3) 低压储气罐
1
个

V=2m3, D=1000mm, 16MnR, P=15Bar
用于机组制动

4) 减压阀
1
个

P=64 /15Bar

5) 后冷却器
2
台

P=64bar

6）逆止阀
3
个

Dg50, P=64bar

7）截止阀
10
个

Dg50, P=64bar

8) 压力表
2
个
Y-150
P=0~64Bar

9) 压力表
1
个
Y-150
P=0~15Bar

10) 安全阀
2
个
A42Y-64
P=64bar

11) 安全阀
1
个
A42Y-16
P=16bar

12）压力控制器
6
个
YTK-03
P=0~64bar

13）压力控制器
3
个
YTK-03
P=0~16bar

14）热轧无缝钢管
100
m
YB231-70
P=64bar, Dg50

15）热轧无缝钢管
150
m
YB231-70
P=64bar, Dg25

16）控制柜
1
个

T-1
5.冷却供水系统
3
套

1）水泵
6
台

Q=200m3/h, H=35~40m

2) 电动滤水器
6
台
转动式
P=16Bar, Dg250

3) 自动滤沙器
6
台

P=16Bar, Dg50

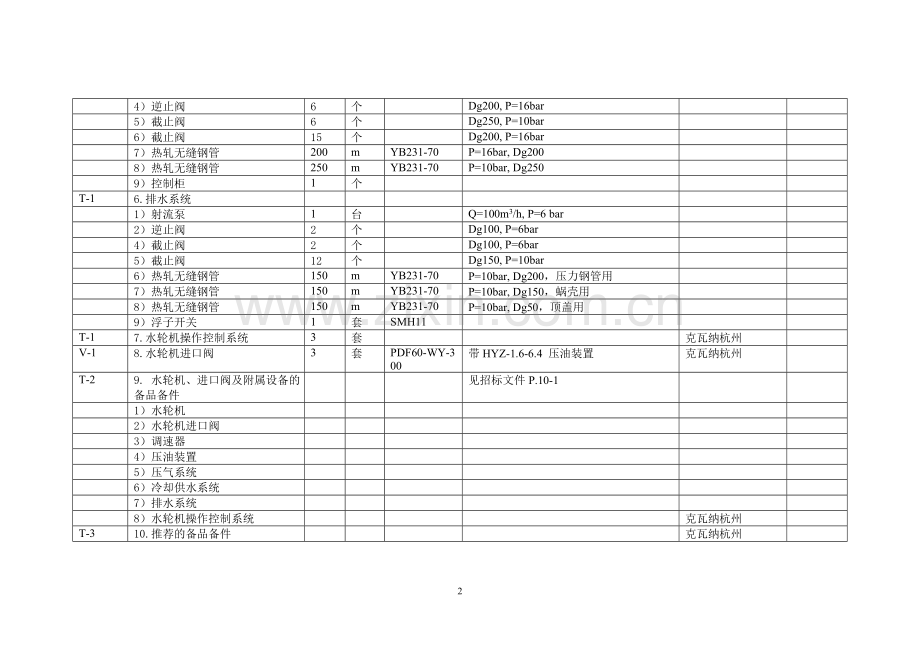

4）逆止阀
6
个

Dg200, P=16bar

5）截止阀
6
个

Dg250, P=10bar

6）截止阀
15
个

Dg200, P=16bar

7）热轧无缝钢管
200
m
YB231-70
P=16bar, Dg200

8）热轧无缝钢管
250
m
YB231-70
P=10bar, Dg250

9）控制柜
1
个

T-1
6.排水系统

1）射流泵
1
台

Q=100m3/h, P=6 bar

2）逆止阀
2
个

Dg100, P=6bar

4）截止阀
2
个

Dg100, P=6bar

5）截止阀
12
个

Dg150, P=10bar

6）热轧无缝钢管
150
m
YB231-70
P=10bar, Dg200，压力钢管用

7）热轧无缝钢管
150
m
YB231-70
P=10bar, Dg150，蜗壳用

8）热轧无缝钢管
150
m
YB231-70
P=10bar, Dg50，顶盖用

9）浮子开关
1
套
SMH11

T-1
7.水轮机操作控制系统
3
套

克瓦纳杭州

V-1
8.水轮机进口阀
3
套
PDF60-WY-300
带HYZ-1.6-6.4 压油装置
克瓦纳杭州

T-2
9. 水轮机、进口阀及附属设备的备品备件

见招标文件P.10-1

1）水轮机

2）水轮机进口阀

3）调速器

4）压油装置

5）压气系统

6）冷却供水系统

7）排水系统

8）水轮机操作控制系统

克瓦纳杭州

T-3
10.推荐的备品备件

克瓦纳杭州

发电机

G-1
1.发电机
3
台
SF-J23.58-24/4800
N=26200kVA, Cosφ=0.9, U=11kV, 竖轴
F=50 Hz, n =250 rpm
克瓦纳杭州

G-1
2.励磁系统
3
套

可控硅静止励磁
克瓦纳杭州

G-2
3.备品备件

1）发电机备品备件和工具

克瓦纳杭州

2）励磁系统备品备件和工具

克瓦纳杭州

G-3
4.推荐的备品备件

克瓦纳杭州
