示波器Scope输出的图像默认黑底，不仅不能直接编辑，而且不方便打印，在这里，教大家如何得到美观不失真的图像。

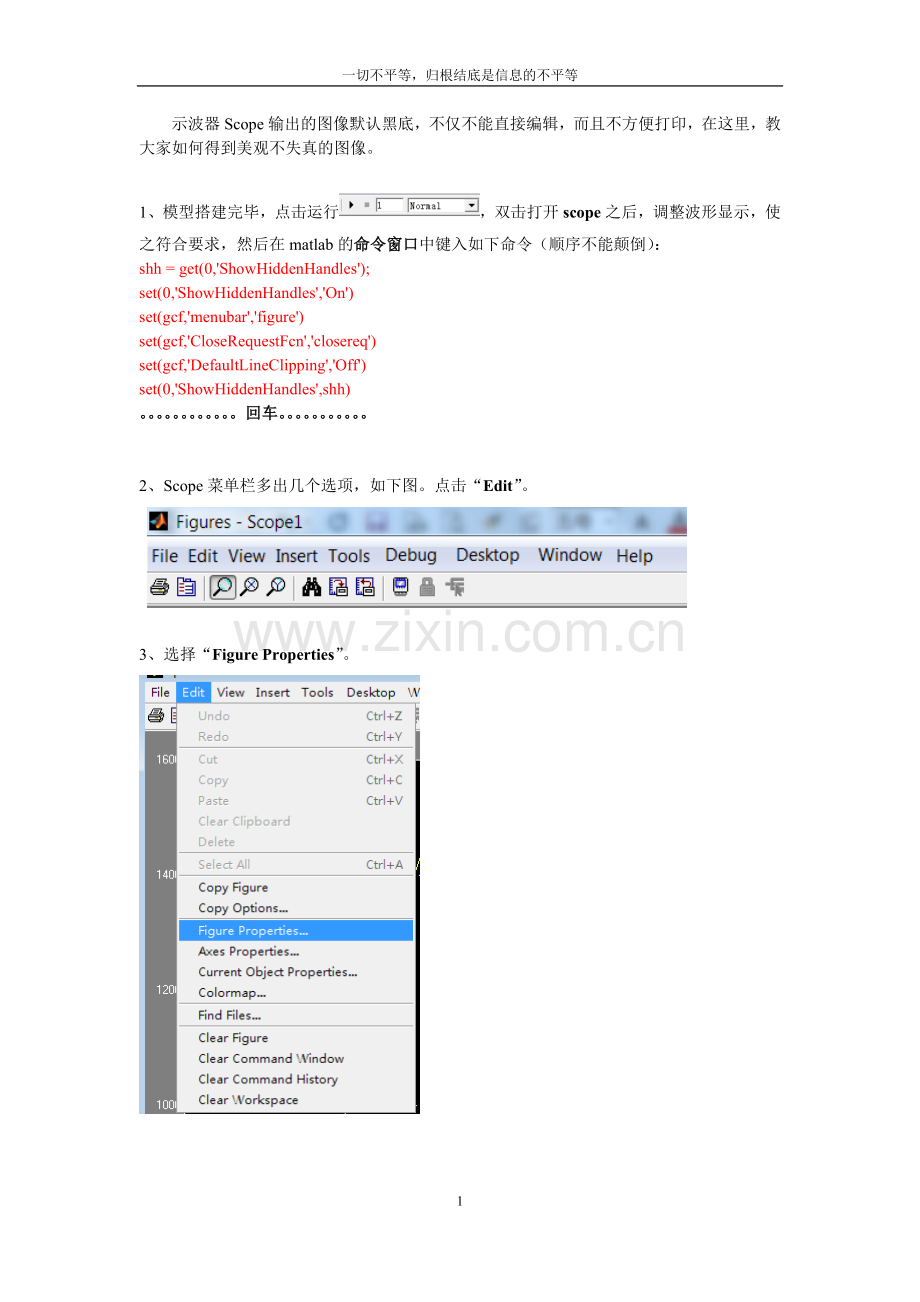

1、模型搭建完毕，点击运行，双击打开scope之后，调整波形显示，使之符合要求，然后在matlab的命令窗口中键入如下命令（顺序不能颠倒）：
shh = get(0,'ShowHiddenHandles');
set(0,'ShowHiddenHandles','On')
set(gcf,'menubar','figure')
set(gcf,'CloseRequestFcn','closereq')
set(gcf,'DefaultLineClipping','Off')
set(0,'ShowHiddenHandles',shh)
。。。。。。。。。。。。回车。。。。。。。。。。。

2、Scope菜单栏多出几个选项，如下图。点击“Edit”。

3、选择“Figure Properties”。

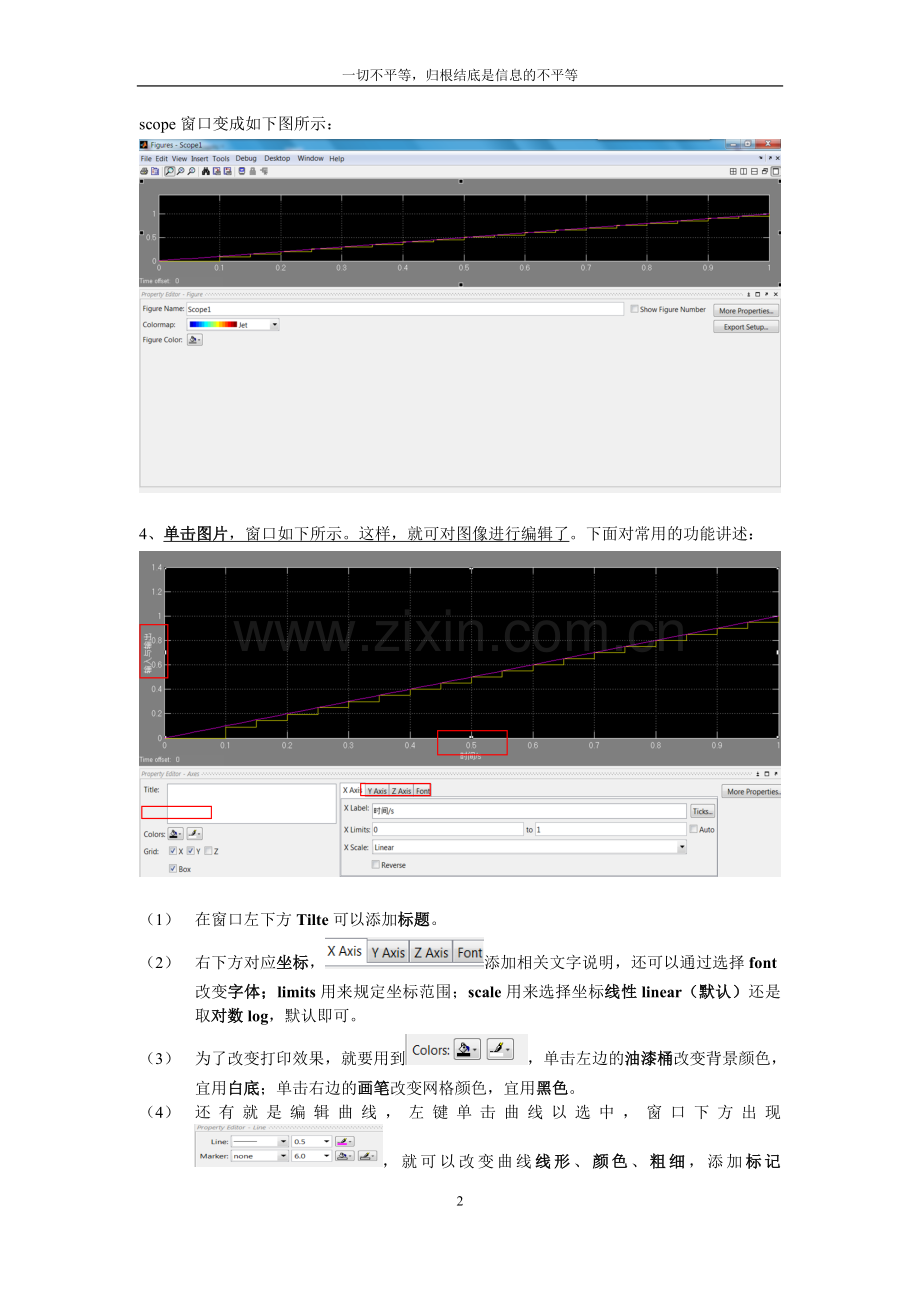

scope窗口变成如下图所示：

4、单击图片，窗口如下所示。这样，就可对图像进行编辑了。下面对常用的功能讲述：

（1） 在窗口左下方Tilte可以添加标题。
（2） 右下方对应坐标，添加相关文字说明，还可以通过选择font改变字体；limits用来规定坐标范围；scale用来选择坐标线性linear（默认）还是取对数log，默认即可。
（3） 为了改变打印效果，就要用到，单击左边的油漆桶改变背景颜色，宜用白底；单击右边的画笔改变网格颜色，宜用黑色。
（4） 还有就是编辑曲线，左键单击曲线以选中，窗口下方出现，就可以改变曲线线形、颜色、粗细，添加标记（Marker）了。
下面是最终效果，如图：

5、左键单击“Edit”，在下拉菜单中点击“copy options”。
选择force white background，ok，改一次以后就不用再改了，如下图所示：

6、左键单击“Edit”，在下拉菜单中点击“copy figure”，即可复制图像。

7、接下来，只需要将图片粘贴到word等文档中即可，真的不会失真，如图。
