第4章 CD架
【内容】
以CD架为例，详细介绍在SolidWorks中进行CD架支架类产品建模、装配体创建的方法和过程。
【实例】
CD架建模。
【目的】
通过本章的学习，使读者掌握在SolidWorks中进行支架类产品建模的一般步骤和操作技巧，以及装配等的方法。了解布景设置、光源设置以及橡胶、金属材质等渲染的方法。
4.1 CD架零件分析
CD架是金属支架类产品，它延伸了金属管状支架的概念，在金属管两侧按不同距离开小凹槽，并将主体固定在墙壁上，将您最喜爱、或是自己某一周最爱听的CD插在槽中，享受简单的少数美。本实例主体采用不锈钢材质，使其成为家中现代的装置工艺品，放置您最爱的24张CD，品味独具。CD架主要由支架主体、橡胶和自攻螺钉等零件组成，如图4-1所示。依据其特点，CD架将采用自下到上的设计模式来完成。
橡胶
支架
自攻螺钉

图4-1 CD架模型

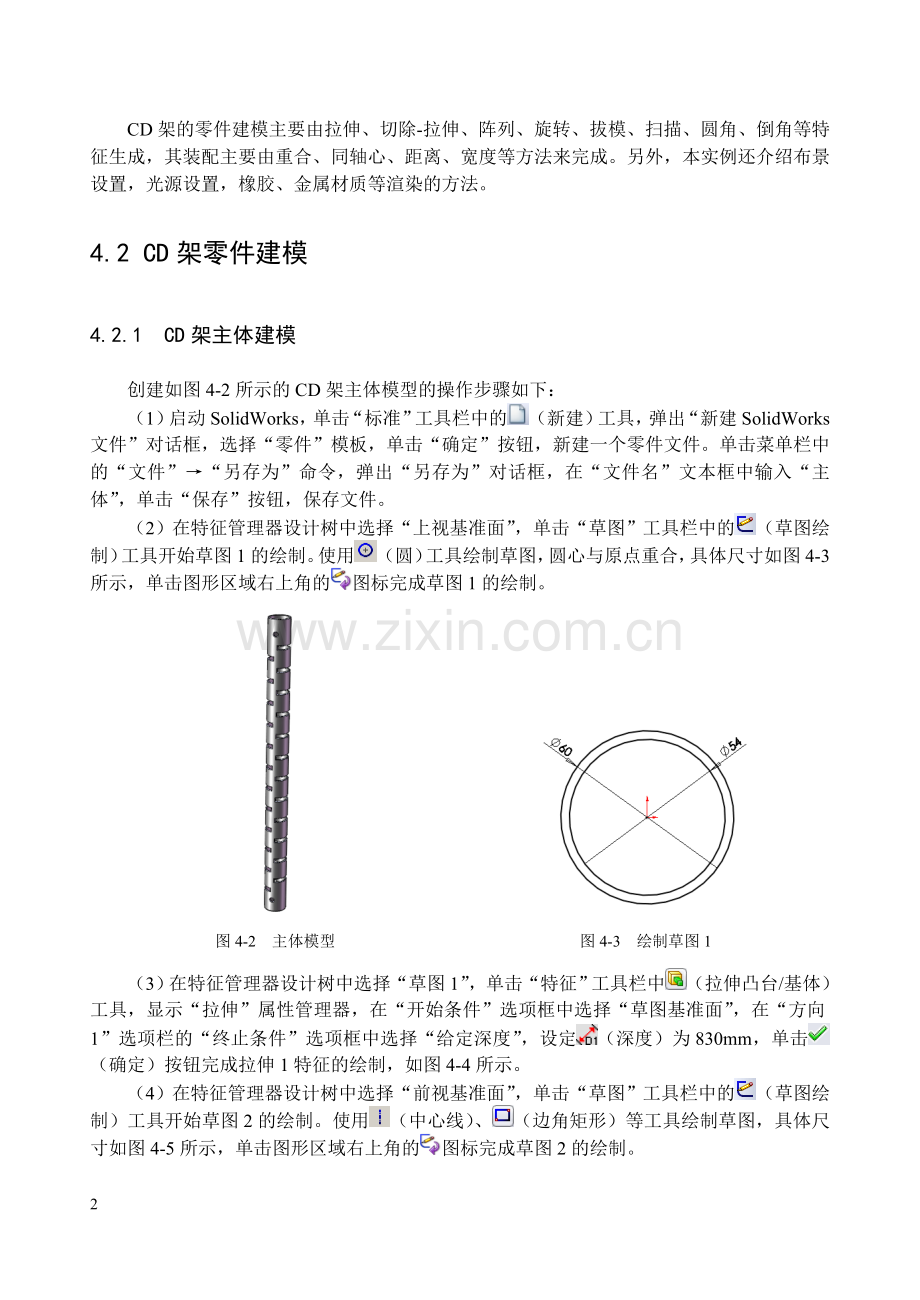

CD架的零件建模主要由拉伸、切除-拉伸、阵列、旋转、拔模、扫描、圆角、倒角等特征生成，其装配主要由重合、同轴心、距离、宽度等方法来完成。另外，本实例还介绍布景设置，光源设置，橡胶、金属材质等渲染的方法。
4.2 CD架零件建模
4.2.1 CD架主体建模
创建如图4-2所示的CD架主体模型的操作步骤如下：
（1）启动SolidWorks，单击“标准”工具栏中的（新建）工具，弹出“新建SolidWorks文件”对话框，选择“零件”模板，单击“确定”按钮，新建一个零件文件。单击菜单栏中的“文件”→“另存为”命令，弹出“另存为”对话框，在“文件名”文本框中输入“主体”，单击“保存”按钮，保存文件。
（2）在特征管理器设计树中选择“上视基准面”，单击“草图”工具栏中的（草图绘制）工具开始草图1的绘制。使用（圆）工具绘制草图，圆心与原点重合，具体尺寸如图4-3所示，单击图形区域右上角的图标完成草图1的绘制。

图4-2 主体模型

图4-3 绘制草图1
（3）在特征管理器设计树中选择“草图1”，单击“特征”工具栏中（拉伸凸台/基体）工具，显示“拉伸”属性管理器，在“开始条件”选项框中选择“草图基准面”，在“方向1”选项栏的“终止条件”选项框中选择“给定深度”，设定（深度）为830mm，单击（确定）按钮完成拉伸1特征的绘制，如图4-4所示。
（4）在特征管理器设计树中选择“前视基准面”，单击“草图”工具栏中的（草图绘制）工具开始草图2的绘制。使用（中心线）、（边角矩形）等工具绘制草图，具体尺寸如图4-5所示，单击图形区域右上角的图标完成草图2的绘制。

图4-4 绘制拉伸1特征

图4-5 绘制草图2
（5）在特征管理器设计树中选择“草图2”，单击“特征”工具栏中的（拉伸切除）工具，显示“切除–拉伸”属性管理器，在“开始条件”选项框中选择“草图基准面”，在“方向1”选项栏的“终止条件”选项框中选择“两侧对称”，设置（深度）为100mm，单击（确定）按钮完成切除-拉伸1特征的绘制，如图4-6所示。
（6）单击“特征”工具栏中的（圆角）工具，显示“圆角”属性管理器，在“圆角类型”选项栏中点选“等半径”单选钮，设置（半径）为1mm，选择切除-拉伸1特征的外轮廓线作为（边线、面、特征和环），单击（确定）按钮，完成圆角1特征的绘制，如图4-7所示。

图4-6 绘制切除-拉伸1特征

图4-7 绘制圆角1特征
（7）单击“特征”工具栏中（线性阵列）工具，显示“线性阵列”属性管理器，选择草图2中的中心线作为“阵列方向”，设置（间距）为60、实例数为12，选择“切除-拉伸1”和“圆角1”作为 （要阵列的特征），单击（确定）按钮完成阵列（线性）1特征的绘制，如图4-8所示。
（8）在特征管理器设计树中选择“前视基准面”，单击“草图”工具栏中的（草图绘制）工具开始草图3的绘制。使用（中心线）、（圆）等工具绘制草图，具体尺寸如图4-9所示，单击图形区域右上角的图标完成草图3的绘制。

图4-8 绘制阵列（线性）1特征

图4-9 绘制草图3
（9）在特征管理器设计树中选择“草图3”，单击“特征”工具栏中的（拉伸切除）工具，显示“切除–拉伸”属性管理器，在“开始条件”选项框中选择“草图基准面”，在“方向1”选项栏的“终止条件”选项框中选择“完全贯穿”，单击（确定）按钮完成切除-拉伸2特征的绘制，如图4-10所示。
（10）在特征管理器设计树中选择“前视基准面”，单击“草图”工具栏中的（草图绘制）工具开始草图4的绘制。使用（中心线）、（圆）等工具绘制草图，具体尺寸如图4-11所示，单击图形区域右上角的图标完成草图4的绘制。
（11）在特征管理器设计树中选择“草图3”，单击“特征”工具栏中的（拉伸切除）工具，显示“切除–拉伸”属性管理器，在“开始条件”选项框中选择“草图基准面”，在“方向1”选项栏的“终止条件”选项框中选择“给定深度”，设定（深度）为50mm，单击（确定）按钮完成切除-拉伸3特征的绘制，如图4-12所示。
（12）单击“特征”工具栏中的（圆角）工具，显示“圆角”属性管理器，在“圆角类型”选项栏中点选“等半径”单选钮，设置（半径）为1mm，在（边线、面、特征和环）中选择模型上下边线及切除-拉伸2特征和切除-拉伸3特征的外轮廓线，单击（确定）按钮完成圆角1特征的绘制，如图4-13所示。

图4-10 绘制除-拉伸2特征

图4-11 绘制草图4

图4-12 绘制切除-拉伸3特征

图4-13 绘制圆角1特征
（13）至此，主体建模全部完成，最终效果如图4-2所示，单击“标准”工具栏中的（保存）工具，保存文件。
4.2.2 橡胶建模
创建如图4-14所示的橡胶模型的操作步骤如下：
（1）启动SolidWorks，单击“标准”工具栏中的（新建）工具，弹出“新建SolidWorks文件”对话框，选择“零件”模板，单击“确定”按钮，新建一个零件文件。单击菜单栏中的“文件”→“另存为”命令，弹出“另存为”对话框，在“文件名”文本框中输入“橡胶”，单击“保存”按钮，保存文件。
（2）在特征管理器设计树中选择“右视基准面”，单击“草图”工具栏中的（草图绘制）工具开始草图1的绘制。使用（中心线）、（直线）等工具绘制草图，具体尺寸如图4-15所示，单击图形区域右上角的图标完成草图1的绘制。

图 4-14 橡胶模型

图4-15 绘制草图1
（3）在特征管理器设计树中选择“草图1”，单击“特征”工具栏中的（旋转凸台/基体）工具，显示“旋转”属性管理器，选择“草图1”中的直线11作为（旋转轴），在“旋转类型”选项框中选择“单向”，设置（角度）为360°，单击（确定）按钮完成旋转1特征的绘制，如图4-16所示。
（4）在特征管理器设计树中选择“前视基准面”，单击“草图”工具栏中的（草图绘制）工具开始草图2的绘制。使用（圆）工具绘制草图，具体尺寸如图4-17所示，单击图形区域右上角的图标完成草图2的绘制。

图4-16 绘制旋转1特征

图4-17 绘制草图2
（5）在特征管理器设计树中选择“草图2”，单击“特征”工具栏中的（拉伸切除）工具，显示“切除–拉伸”属性管理器，在“开始条件”选项框中选择“草图基准面”，在“方向1”选项栏的“终止条件”选项框中选择“两侧对称”，设置（深度）为30mm，单击（确定）按钮完成切除-拉伸1特征的绘制，如图4-18所示。

图4-18 绘制切除-拉伸1特征
（6）单击“特征”工具栏中的（圆角）工具，显示“圆角”属性管理器，在“圆角类型”选项栏中点选“等半径”单选钮，设置（半径）为1mm，选择模型上的面1作为（边线、面、特征和环），设置（半径）为0.5mm，选择模型上的面2作为（边线、面、特征和环），单击（确定）按钮，完成圆角1特征的绘制，如图4-19所示。

图4-19 绘制圆角1特征
（7）至此，橡胶建模全部完成，最终效果如图4-16所示，单击“标准”工具栏中的（保存）工具，保存文件。
4.2.3 自攻螺钉建模
创建如图4-20所示的自攻螺钉模型的操作步骤如下：
（1）启动SolidWorks，单击“标准”工具栏中的（新建）工具，弹出“新建SolidWorks文件”对话框，选择“零件”模板，单击“确定”按钮，新建一个零件文件。单击菜单栏中的“文件”→“另存为”命令，弹出“另存为”对话框，在“文件名”文本框中输入“自攻螺钉”，单击“保存”按钮，保存文件。
（2）在特征管理器设计树中选择“前视基准面”，单击“草图”工具栏中的（草图绘制）工具开始草图1的绘制。使用（中心线）、（直线）、（圆角）、（裁减实体）等工具绘制草图，具体尺寸如图4-21所示，单击图形区域右上角的图标完成草图1的绘制。

图 4-20 自攻螺钉模型

图4-21 绘制草图1
（3）在特征管理器设计树中选择“草图1”，单击“特征”工具栏中的（旋转凸台/基体）工具，显示“旋转”属性管理器，选择“草图1”中的直线3作为（旋转轴），在“旋转类型”选项框中选择“单向”，设置（角度）为360°，单击（确定）按钮，完成旋转1特征的绘制，如图4-22所示。
（4）单击“注解”工具栏中的（装饰螺纹线）工具，或单击菜单栏中的“插入”→“注解”→“装饰螺纹线”命令，显示“装饰螺纹线”属性管理器，在螺纹设定选项栏中选择边线1作为（圆形边数），在“终止条件”选项框中选择“成形到下一面”，设置（次要直径）为5.50mm，单击（确定）按钮完成装饰螺纹线1特征的绘制，如图4-23所示。

图4-22 绘制旋转1特征

图4-23 绘制装饰螺纹线1特征
（5）选择“旋转1” 特征的后端面作为草图绘制平面，单击“草图”工具栏中的（草图绘制）工具开始草图2的绘制。使用（中心线）、（直线）、（裁减实体）、（镜向实体）等工具绘制草图，具体尺寸如图4-24所示，单击图形区域右上角的图标完成草图2的绘制。
（6）在特征管理器设计树中选择“草图2”， 单击“特征”工具栏中的（拉伸切除）工具，显示“切除-拉伸”属性管理器，在“开始条件”选项框中选择“草图基准面”，在“方向1”选项栏的“终止条件”选项框中选择“给定深度”，设置（深度）为2mm，单击（确定）按钮完成切除-拉伸1特征的绘制，如图4-25所示。

图4-24 绘制草图2

图4-25 绘制切除-拉伸1特征
（7）单击“特征”工具栏中（拔模）工具，显示“拔模”属性管理器，在“拔模类型”选项栏中点选“中性面”，单选钮，在“拔模角度”选项框中，设置（角度）为30deg，选择“旋转1” 特征的端面<1>作为“中性面”，选择“切除-拉伸1” 特征形成的四个十字端面作为 （拔模面），单击（确定）按钮完成拔模1特征的绘制，如图4-26所示。
（8）单击“参考几何体”工具栏中的（基准面）工具，显示“基准面”属性管理器，在特征管理器设计树中选择“右视基准面”作为（参考实体），单击（等距距离）按钮，设置“距离”为72.76mm，注意偏离方向，单击（确定）按钮完成基准面1的绘制，如图4-27所示。

图4-26 绘制拔模1特征

图4-27 绘制基准面1
（9）在特征管理器设计树中选择“基准面1”，单击“草图”工具栏中的（草图绘制）工具开始草图3的绘制。使用（实体转换引用）、（等距实体）等工具绘制草图，具体尺寸如图4-28所示，单击图形区域右上角的图标完成草图3的绘制。
（10）在特征管理器设计树中选择“草图3”，单击曲线工具栏中的（螺旋线/涡状线）工具，或单击菜单栏中的“插入”→“曲线”→“螺旋线/涡状线”命令，显示“螺旋线/涡状线”属性管理器，在“定义方式”选项栏的“类型”选项框中选择“螺距和圈数”；在“参数”选项栏中点选“恒定螺距”单选钮，设置“螺距”为2.1mm、“圈数”为了16、“起始角度”为0°，点选“顺时针”单选钮，单击（确定）按钮完成螺旋线/涡状线1的绘制，如图4-29所示。

图 4-28 绘制草图3

图4-29 绘制螺旋线/涡状线1
（11）单击“参考几何体”工具栏中的（基准面）工具，显示“基准面”属性管理器，在特征管理器设计树中选择边线和端点作为（参考实体），单击（垂直于曲线）按钮，单击（确定）按钮完成基准面2的绘制，如图4-30所示。
（12）在特征管理器设计树中选择“基准面1”，单击“草图”工具栏中的（草图绘制）工具开始草图4的绘制。使用（实体转换引用）、（等距实体）等工具绘制草图，具体尺寸如图4-31所示，单击图形区域右上角的图标完成草图4的绘制。

图4-30 绘制基准面2

图4-31 绘制草图4
（13）在特征管理器设计树中选择“基准面2”，单击“草图”工具栏中的（草图绘制）工具开始草图5的绘制。使用（中心线）、（直线）、（裁减实体）、（镜向实体）等工具绘制草图，具体尺寸如图4-32所示，单击图形区域右上角的图标完成草图5的绘制。
（14）单击“特征”工具栏中的（扫描）工具，显示“切除”属性管理器，选择“草图5” 作为（轮廓），选择“螺旋线/涡状线1”作为（路径），单击（确定）按钮完成扫描1特征的绘制，如图4-33所示。

图4-32 绘制草图5

图4-33 绘制扫描1特征
（15）在特征管理器设计树中选择“草图4”，单击曲线工具栏中的（螺旋线/涡状线）工具，显示“螺旋线/涡状线”属性管理器，在“定义方式”选项栏的“类型”选项框中选择“螺距和圈数”；在“参数”选项栏中点选“恒定螺距”单选钮，设置“螺距”为2.1mm、“圈数”为了2、“起始角度”为0°，点选“顺时针”单选钮，勾选“锥形螺纹线”复选框，设置（角度）为22.5°单击（确定）按钮完成螺旋线/涡状线1的绘制，如图4-34所示。
（16）单击“特征”工具栏中的（扫描）工具，显示“切除”属性管理器，选择“草图5” 作为（轮廓），选择“螺旋线/涡状线2”作为（路径），单击（确定）按钮完成扫描2特征的绘制，如图4-35所示。

图4-34 绘制螺旋线/涡状线2

图4-35 绘制扫描2特征
（17）单击“特征”工具栏中的（倒角）工具，显示“倒角”属性管理器，在 “倒角参数”选项栏中点选“角度距离”单选钮，设置（距离）为0.4mm，设置（角度）为45°，选择扫描1和扫描2两端面的边线作为（边线和面或顶点），单击（确定）按钮完成倒角1特征的绘制，如图4-36所示。

图4-36 绘制倒角1特征
（18）至此，自攻螺钉建模全部完成，最终效果如图4-20所示，单击“标准”工具栏中的（保存）工具，保存文件。
4.3 CD架装配
装配如图4-37所示的模型的主要操作步骤如下：
（1）启动SolidWorks，单击“标准”工具栏中的（新建）工具，弹出“新建SolidWorks文件”对话框，选择“装配体”模板，单击“确定”按钮，新建一个装配体文件。同时显示“插入零部件”属性管理器，在“要插入零部件/装配体”选项栏中，单击“浏览”按钮，在弹出的“打开”对话框中找到“主体.sldprt”文件，打开该文件。单击（确定）按钮，完成主体的插入，如图4-38所示。
（2）单击“标准”工具栏中（保存）按钮，“文件名”文本框中输入“CD架.sldasm”，单击“保存”按钮。
（3）单击“装配体”工具栏中的（插入零部件）工具，显示“插入零部件”属性管理器。在“要插入零部件/装配体”选项栏中，单击“浏览”按钮，在弹出的“打开”对话框中找到“橡胶.sldprt”文件，打开该文件，在绘图区单击，完成橡胶<1>文件的插入，如图4-39所示。
（4）单击“装配体”工具栏中的（配合）工具，显示“配合”属性管理器，分别选择主体后测圆孔内圆面和橡胶<1>的圆孔内圆面作为 （要配合的实体），在“标准配合”选项栏中选择（同轴心）配合，单击“浮动装配”工具栏中（确定）按钮，生成“同心1”配合，如图4-40所示。

图4-37 CD架模型

图 4-38 插入主体

图 4-39 插入橡胶<1>

图 4-40 “同心1” 配合
（5）继续选择主体外圆面和橡胶<1>前端内凹圆面为 （要配合的实体），在“标准配合”选项栏中选择（同轴心）配合，单击“浮动装配”工具栏中（确定）按钮，生成“同心2”配合，如图4-41所示。单击属性管理器的（确定）按钮，完成橡胶<1>的装配。
（6）单击“装配体”工具栏中的（插入零部件）工具，显示“插入零部件”属性管理器。在“要插入零部件/装配体”选项栏中，单击“浏览”按钮，在弹出的“打开”对话框中找到“橡胶.sldprt”文件，打开该文件，在绘图区单击，完成橡胶<2>文件的插入，如图4-42所示。
（7）单击“装配体”工具栏中的（配合）工具，显示“配合”属性管理器，分别选择主体后测圆孔内圆面和橡胶<2>的圆孔内圆面作为 （要配合的实体），在“标准配合”选项栏中选择（同轴心）配合，单击“浮动装配”工具栏中（确定）按钮，生成“同心3”配合，如图4-43所示。

图 4-41 “同心2” 配合

图 4-42 插入橡胶<2>
（8）继续选择主体外圆面和橡胶<2>前端内凹圆面为 （要配合的实体），在“标准配合”选项栏中选择（同轴心）配合，单击“浮动装配”工具栏中（确定）按钮，生成“同心4”配合，如图4-44所示。单击属性管理器的（确定）按钮，完成橡胶<2>的装配。

图 4-43 “同心3” 配合

图 4-44 “同心4” 配合
（9）单击“装配体”工具栏中的（插入零部件）工具，显示“插入零部件”属性管理器。在“要插入零部件/装配体”选项栏中，单击“浏览”按钮，在弹出的“打开”对话框中找到“自攻螺钉.sldprt”文件，打开该文件，在绘图区单击，完成自攻螺钉<1>文件的插入，如图4-45所示。
（10）单击“装配体”工具栏中的（配合）工具，显示“配合”属性管理器，分别选择主体后测圆孔内圆面和自攻螺钉<1>螺杆外圆面作为 （要配合的实体），在“标准配合”选项栏中选择（同轴心）配合，单击“浮动装配”工具栏中（确定）按钮，生成“同心5”配合，如图4-46所示。

图 4-45 插入自攻螺钉<1>

图 4-46 “同心5”配合
（11）继续选择主体的前视基准面和自攻螺钉<1>螺帽平面为 （要配合的实体），在“标准配合”选项栏中选择（距离）配合，设置“距离”为24mm，勾选“反转尺寸”复选框，单击“浮动装配”工具栏中（确定）按钮，生成“距离1”配合，如图4-47所示。单击属性管理器的（确定）按钮，完成自攻螺钉<1>的装配。
（12）单击“装配体”工具栏中的（插入零部件）工具，显示“插入零部件”属性管理器。在“要插入零部件/装配体”选项栏中，单击“浏览”按钮，在弹出的“打开”对话框中找到“自攻螺钉.sldprt”文件，打开该文件，在绘图区单击，完成自攻螺钉<2>文件的插入，如图4-48所示。

图 4-47 “距离1” 配合

图 4-48 插入自攻螺钉<2>
（13）单击“装配体”工具栏中的（配合）工具，显示“配合”属性管理器，分别选择主体后测圆孔内圆面和自攻螺钉<2>螺杆外圆面作为 （要配合的实体），在“标准配合”选项栏中选择（同轴心）配合，单击“浮动装配”工具栏中（确定）按钮，生成“同心6”配合，如图4-49所示。
（14）继续选择主体的前视基准面和自攻螺钉<1>螺帽平面为 （要配合的实体），在“标准配合”选项栏中选择（距离）配合，设置“距离”为24mm，勾选“反转尺寸”复选框，单击“浮动装配”工具栏中（确定）按钮，生成“距离2”配合，如图4-50所示。单击属性管理器的（确定）按钮，完成自攻螺钉<2>的装配。
（15）至此，CD架的装配全部完成，最终效果如图4-1，单击“标准”工具栏中的（保存）工具，保存文件。

图 4-49 “同心6”配合

图 4-50 “距离2”配合
4.4 CD架渲染
渲染如图4-51所示的CD架效果图的主要操作步骤如下：
（1）启动PhotoWorks（单击菜单栏中的“插入”→“插件”命令，弹出“插件”对话框，勾选“PhotoWorks”选项前面和后面的复选框，单击“确定”按钮），在上述装配体模型上继续操作。
（2）设置布景。
1）单击“PhotoWorks”工具栏中的（布景）工具，弹出“布景编辑器”对话框。单击“管理程序”标签，然后选择“基本布景”→“背景—工作间”，如图4-52所示，单击“应用”按钮，完成布景设置。

图4-51 CD架渲染效果图
2）单击“布景编辑器”对话框中的“房间”标签，修改“大小/对齐”参数，如图4-53所示，单击“应用”按钮，完成房间设置。

图4-52 设置布景

图4-53 设置房间
3）单击“布景编辑器”中的“前景/背景” 标签，设置背景为图像，在“前景”选项组中点选“无”单选钮，如图4-54所示，单击“应用” 按钮，完成前景/背景设置。
4）单击“布景编辑器”对话框中的“环境”标签，在“环境”选项组中，点选“选择环境图像”单选钮，在“环境映射”选项框中选择“球形”，图像选择为solidworks安装目录下\data\images\textures\background\ studio room.hdr，在“图像作用”选项组中，设置环境反射为1.00，散射材质明暗度为0.65，如图4-55所示，单击“应用” 按钮，完成环境设置。
5）单击“布景编辑器”对话框中的“光源”标签，在“整体阴影控制”选项组中点选“透明”单选钮，如图4-56所示，单击“应用”按钮，完成布景光源设置。
（3）设置光源。
1）单击管理器中（渲染管理）标签，显示“渲染”管理器，单击（光源）标签，展开光源列，右键依次单击两个线光源，在弹出的选择框中勾选“在PhotoWorks中打开” 命令，如图4-57所示。

图4-54 设置前景/背景

图4-55 设置环境

图4-56 设置布景光源

图4-57 打开光源
2）单击管理器中（特征管理）标签，显示“特征”管理器，单击（光源与相机），展开光源、相机与布景列，双击（环境光源），显示“环境光源”属性管理器，选择光源颜色为白色，设置强度为0.15，单击（确定）按钮完成环境光源设置，如图4-58所示。
3）双击（线光源1），显示“线光源1”属性管理器，选择光源颜色为白色，在“基本”参数中设置环境光源为0，明暗度为0.53，光泽度为0.71，在“光源位置”选项栏中，勾选“锁定到模型”复选框，设置经度为-28.8deg，纬度为72deg，单击（确定）按钮完成线光源1设置，如图4-59所示。

图4-58 设置环境光源

图4-59 设置线光源1
4）双击（线光源2），显示线“光源2”属性管理器，选择光源颜色为白色，在“基本”参数中设置环境光源为0，明暗度为0.4，光泽度为0.26，在“光源位置”选项栏中，设置经度为7.62deg，纬度为28.75deg，单击（确定）按钮完成线光源2设置，如图4-60所示。

图4-60 设置线光源2
（4）设置材质。
1）在特征管理器设计树中选择主体和自攻螺钉零件，单击“渲染”工具栏中（外观），在右侧弹出的“PhotoWorks项目”管理器中选择“外观”→“金属”→“钢”→“抛光钢”，在左侧弹出的“外观”属性管理器中显示出选择的材质，如图4-61所示。在左侧的材质属性管理器中单击“表面粗糙度” 标签，选择“无”；单击“照明度” 标签，在选项框中选择“汽车漆”。单击（确定）按钮完成主体和自攻螺钉的材质设置。
2）在特征管理器中选择橡胶零件，单击“渲染”工具栏中（外观），在右侧弹出的“PhotoWorks项目”管理器中选择“外观”→“橡胶”→“光泽”→“光泽橡胶”，在左侧弹出的“外观”属性管理器中显示出选择的材质，如图4-62所示。在左侧的材质属性管理器中单击“表面粗糙度”标签，选择“无”；单击“照明度”标签，选择“塑料”。单击（确定）按钮完成橡胶的材质设置。
（5）渲染
1）单击“渲染”工具栏中（渲染选项）标签，单击“文件属性”→“反走样”→“非常高”，如图4-63所示，单击“应用”按钮，完成文件属性设置。
2）单击“渲染”工具栏中的（渲染到文件）标签，“文件名”内输入“CD架”，“格式”选择“JPEG图片”，图象大小设置为“1024×768”，在“图像品质”选项组中点选“高”单选钮，选择保存路径，单击“渲染”按钮，完成渲染，如图4-64所示。
（6）至此，CD架渲染全部完成，最终效果如图4-51所示，单击“标准”工具栏中（保存）按钮，保存文件。

图4-61 选择主体和自攻螺钉材质

图4-62 选择橡胶材质

图4-63 设置文件属性

图4-64 渲染到文件
