实验三　M文件编程及图形处理

一、实验目的
1．学会编写MATLAB的M文件；
2．熟悉MATLAB程序设计的基本方法；
3. 学会利用MATLAB绘制二维,三维图形。
二、实验内容
1.基本绘图命令
（1）绘制余弦曲线y=cos(t)，t∈[0，2π]
>> t=0:0.01:2*pi;
>> y=cos(t);
>> plot(t,y)

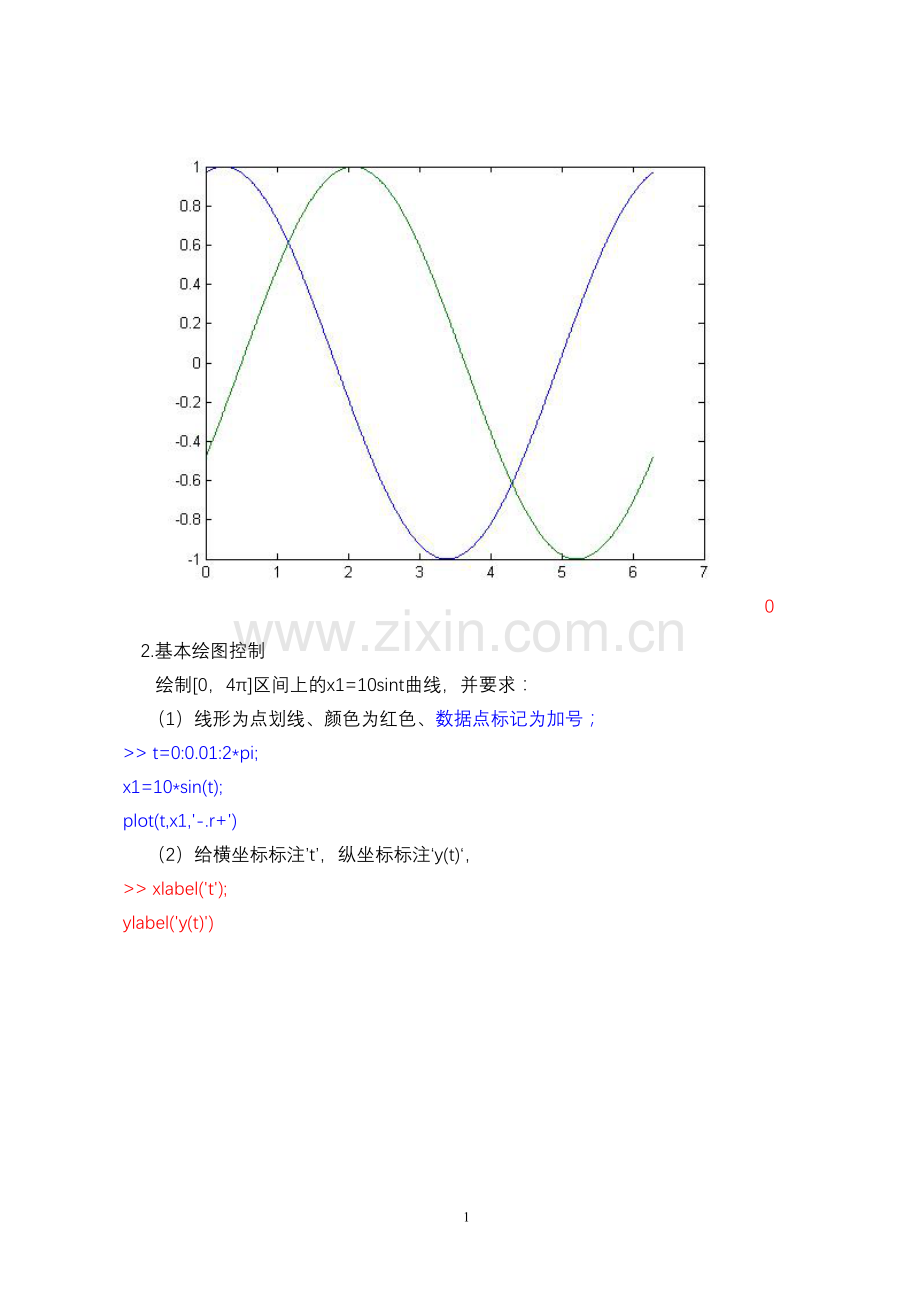

（2） 在同一坐标系中绘制余弦曲线y=cos(t-0.25)和正弦曲线y=sin(t-0.5)， t∈[0，2π]
>> t=0:0.01:2*pi;
>> y1=cos(t-0.25);
>> y2=sin(t-0.5);
>> plot(t,y1,t,y2)
0
2.基本绘图控制
绘制[0，4π]区间上的x1=10sint曲线，并要求：
（1） 线形为点划线、颜色为红色、数据点标记为加号；
>> t=0:0.01:2*pi;
x1=10*sin(t);
plot(t,x1,'-.r+')
（2） 给横坐标标注’t’，纵坐标标注‘y(t)‘，
>> xlabel('t');
ylabel('y(t)')

3.M文件程序设计
（1）编写程序，计算1+3+5+7+…+(2n+1)的值（用input语句输入n 值）；
>> n=input('please input n:');
s=0;
for k=1:2:2*n+1
s=s+k;
end
（2）编写分段函数

的函数文件，存放于文件ff.m中，计算出 ， 的值.
x=input('please input x:');
y=0;
if x>=0 & x<1
y=x
elseif x>=1 & x<2
y=2-x
else
y=0
end

>> ff
please input x:sqrt(2)

y =

0.5858

>> ff
please input x:-3

y =

0
4.按照要求完成以下题目。
在图形窗口中绘制函数 (红色点划线)，在同一图形窗口中绘制函数 (绿色实线), （蓝色线），x的范围都是[0，12]，给图形加上标题“一图多线”，在x 轴上加注“x轴”， 在y 轴上加注“y轴”,把“衰减余弦曲线”字符串放置到图形中鼠标所指定的位置上。

>> x=1:0.01:12;
>> y1=sin(x)+cos(x);
>> y2=1-cos(2*x);
>> y3=exp(-0.2*x).*cos(2*x);
>> plot(x,y1,'r.-',x,y2,'g-',x,y3,'b')
>> xlabel('x轴');
>> ylabel('y轴');
>> title('一图多线')
gtext(衰减余弦曲线)

5.用不同标度在同一坐标内绘制曲线 和,。
>> x=0:0.01:15;
>> y1=cos(x).*sin(x);
>> y2=2.^(-0.22*x).*(x-8).*cos(sqrt(x.^2+1));
>> plotyy(x,y1,x,y2)

9.采用图形保持，在同一坐标内绘制曲线 ,, ,。
>> x=0:0.01:10;
>> y1=sin(x);
>> y2=exp(-0.5*x).*sin(x);
>> y3=cos(x);
>> plot(x,y1)
>> hold on
>> plot(x,y2)
>> plot(x,y3)

12. 在区间内，绘制曲线和，通过gtext给图形添加图形标注“正弦曲线”、“余弦曲线”，通过坐标轴控制命令使横坐标控制在[0，12.8]，纵坐标控制在[-1.2，1.2]，添加网格线。
>> x=0:0.01:4*pi;
>> y1=sin(2*x);
>> y2=cos(2*x);
plot(x,y1,x,y2);
>> axis([0 12.8 -1.2 1.2])
>> grid on
>> gtext('正弦曲线');
>> gtext('余弦曲线');

13. 绘制三维曲线，， ， ，
>> t = 0:pi/30:10*pi;
x=sin(2*t);
y=cos(2*t);
z=(t+1).*cos(2*t).*sin(2*t+0.9);
>> plot3(x,y,z)

三、实验要求
1. 预习实验内容，按实验要求编写好实验程序；
2. 上机调试程序，记录相关实验数据和曲线，并撰写实验报告。
