TP-LINK和FAST FW150R无线桥接设置.doc

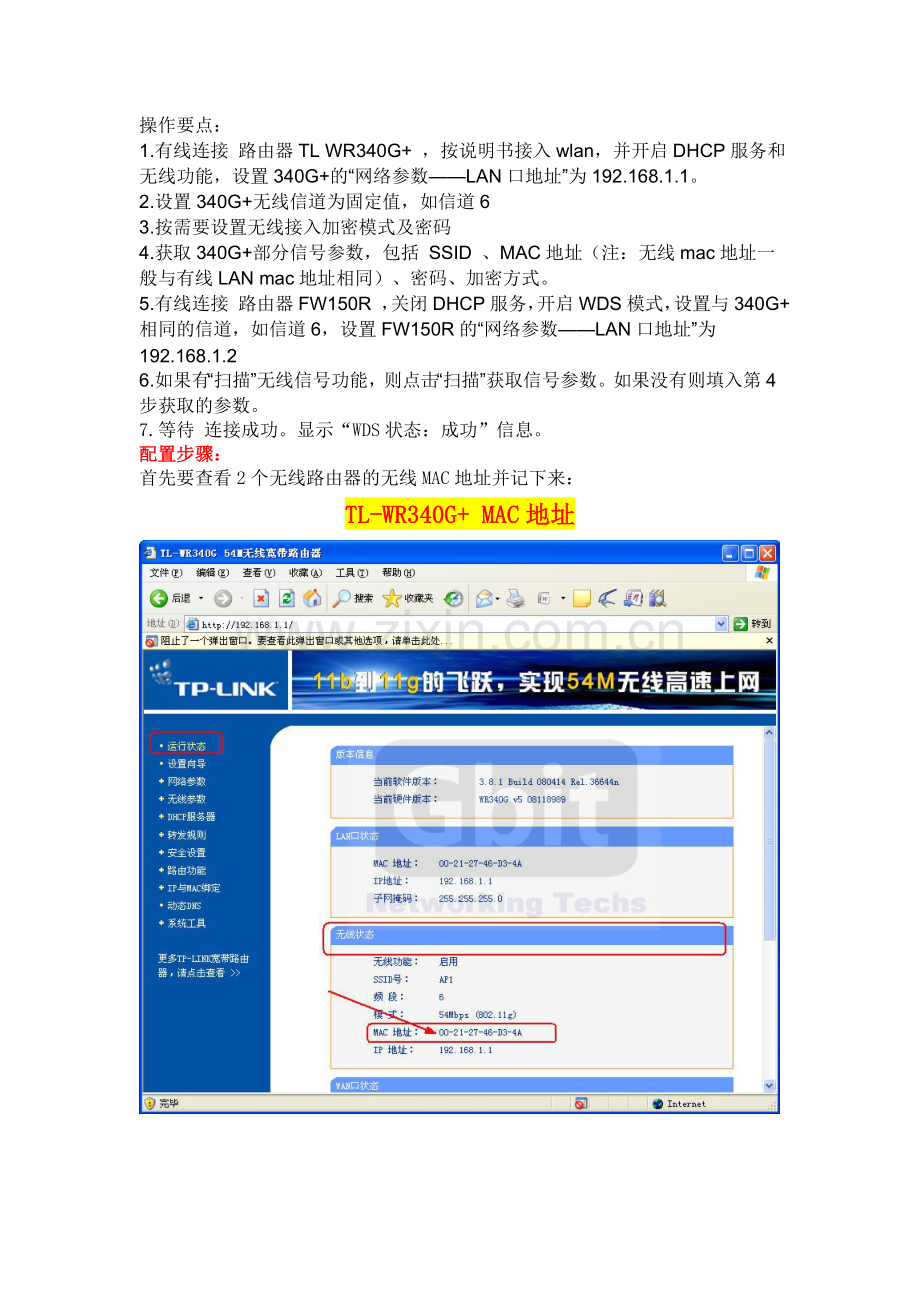

操作要点：
1.有线连接 路由器TL WR340G+ ，按说明书接入wlan，并开启DHCP服务和无线功能，设置340G+的“网络参数——LAN口地址”为192.168.1.1。
2.设置340G+无线信道为固定值，如信道6
3.按需要设置无线接入加密模式及密码
4.获取340G+部分信号参数，包括 SSID 、MAC地址（注：无线mac地址一般与有线LAN mac地址相同）、密码、加密方式。
5.有线连接 路由器FW150R ，关闭DHCP服务，开启WDS模式，设置与340G+相同的信道，如信道6，设置FW150R的“网络参数——LAN口地址”为192.168.1.2
6.如果有“扫描”无线信号功能，则点击“扫描”获取信号参数。如果没有则填入第4步获取的参数。
7.等待 连接成功。显示“WDS状态：成功”信息。
配置步骤：
首先要查看2个无线路由器的无线MAC地址并记下来：
TL-WR340G+ MAC地址

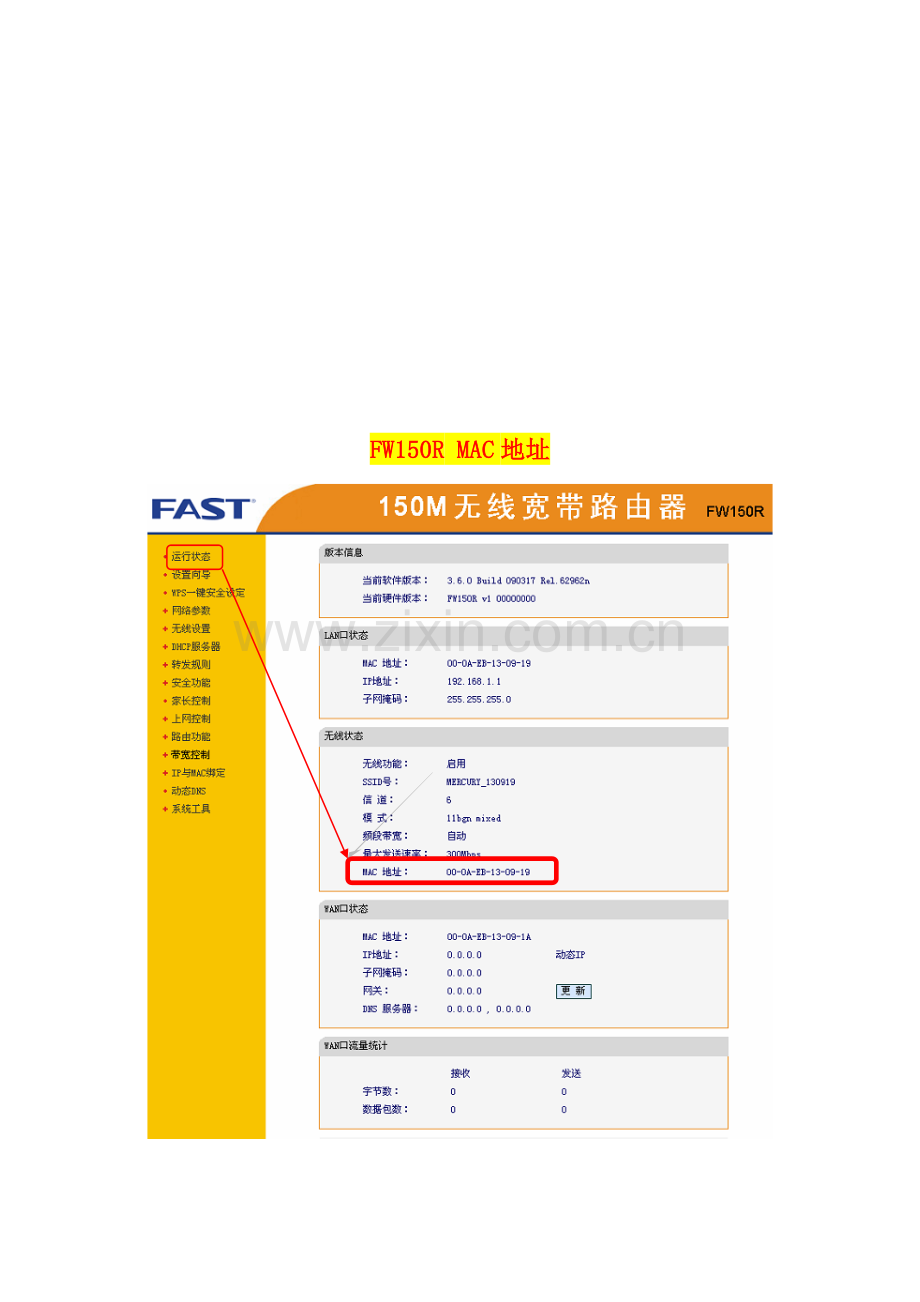

FW150R MAC地址

一、主路由器，340G+配置图示：
1，在地址栏中输入“192.168.1.1”，然后在弹出的窗口中，输入默认的用户名：admin    密码：admin

2，在WAN口设置中，设置当前的Internet接入方式，在此例中是PPPoE拨号。

3，设置无线的基本信息，将默认的SSID改为AP1 ， 开启Bridge 功能，在下面的框框中输入FW150R 的无线MAC地址(AP2)
两台信道要一样
AP1为你设置的无线名称，就是笔记本搜到的名称
AP2为FW150R的MAC地址

4，保持DHCP处于启用状态

二、副路由器，FW150R配置图示：
1，在地址栏中输入192.168.1.1，然后输入默认的帐号:admin,默认密码：admin

2，在LAN口设置中，将LAN口IP改为：192.168.1.2，然后点击“保存”。

3，WAN口设置保持默认，不变。

4，在“无线参数”基本设置中，开启WDS功能，在下面的[（桥接的）BSSID] 填入340G的SSID,[（桥接的）BSSID]中填入340G+的MAC地址,密码处要跟340g+一样。
两台信道要一样

两台信道要一样
密码跟340g+一样
340G+的MAC地址,密码要跟340g+一样
和340G+的SSID

5，在DHCP服务设置中，禁用DHCP服务。然后点击“保存”。

选不启用
点对点无线桥接的基本配置完成了。使用无线客户端无论连接到340还是FW150R都可以正常上网！

6、安全密码设置。
如果不希望未授权用户访问我们的AP，在“无线参数”基本配置中开启安全设置，加密类型只用默认的WEP,密钥格式为ASCII码，密钥类型根据需要可以选择128位或64位，这里选的是64位。密码：1234567890
（AP1和AP2的加密都要配置，两边配置一样）
