干燥过滤器的结构原理及故障排除
来源：转自中国过滤设备网 更新时间：09-9-27 10:07
在空调制冷系统中，干燥过滤器的作用是吸收制冷系统中的水分，阻挡系统中的杂质使其不能通过，防止制冷系统管路发生冰堵和脏堵。由于系统最容易堵塞的部位是毛细管(或膨胀阀)，因此，干燥过滤器通常安装在冷凝器与毛细管(或膨胀阀)之间。空调器使用的干燥过滤器比电冰箱使用的干燥过滤器粗而短。干燥过滤器简称干燥器，有干燥过滤器和过滤器两种。

1.干燥过滤器结构及工作原理

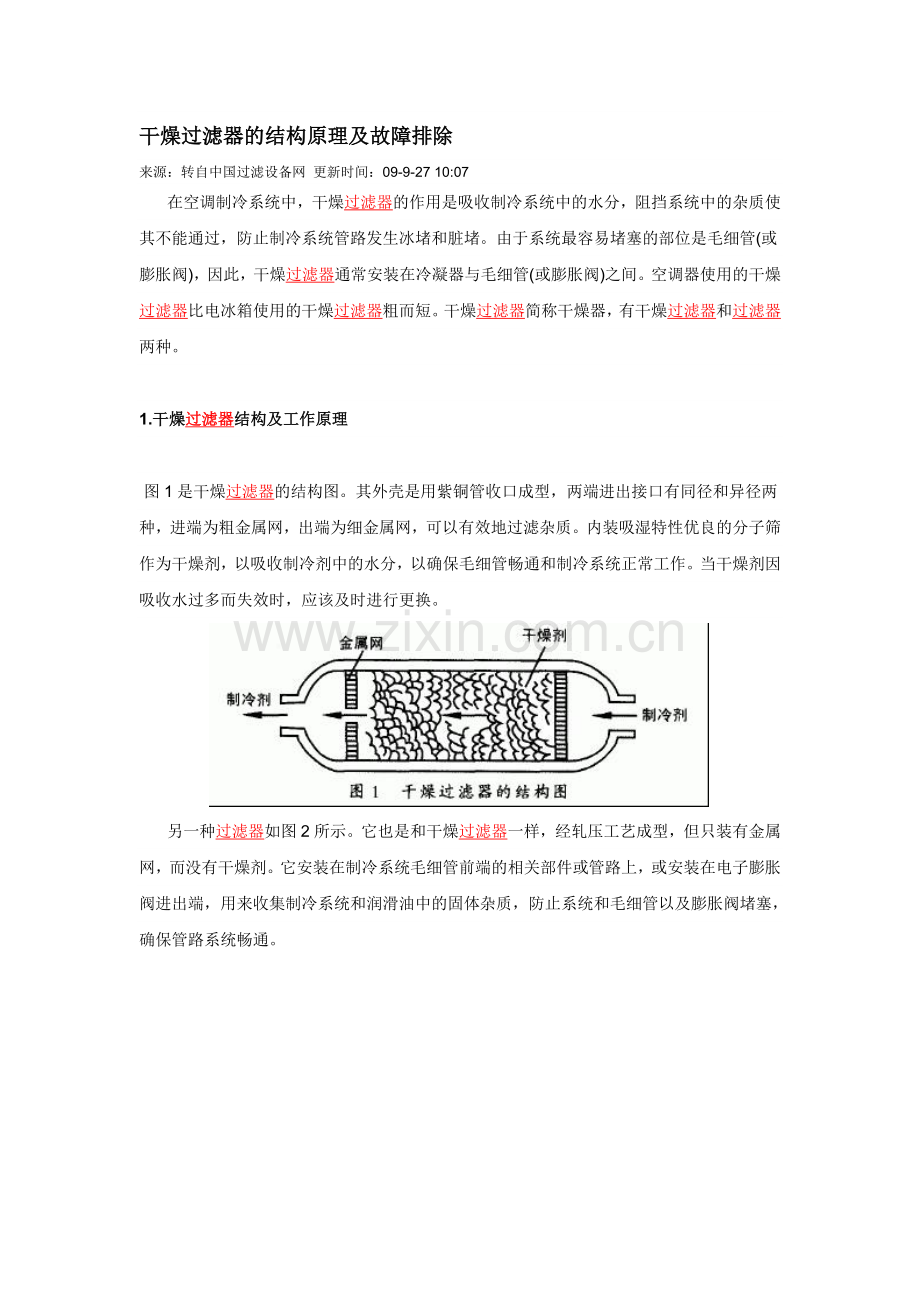

 图1是干燥过滤器的结构图。其外壳是用紫铜管收口成型，两端进出接口有同径和异径两种，进端为粗金属网，出端为细金属网，可以有效地过滤杂质。内装吸湿特性优良的分子筛作为干燥剂，以吸收制冷剂中的水分，以确保毛细管畅通和制冷系统正常工作。当干燥剂因吸收水过多而失效时，应该及时进行更换。

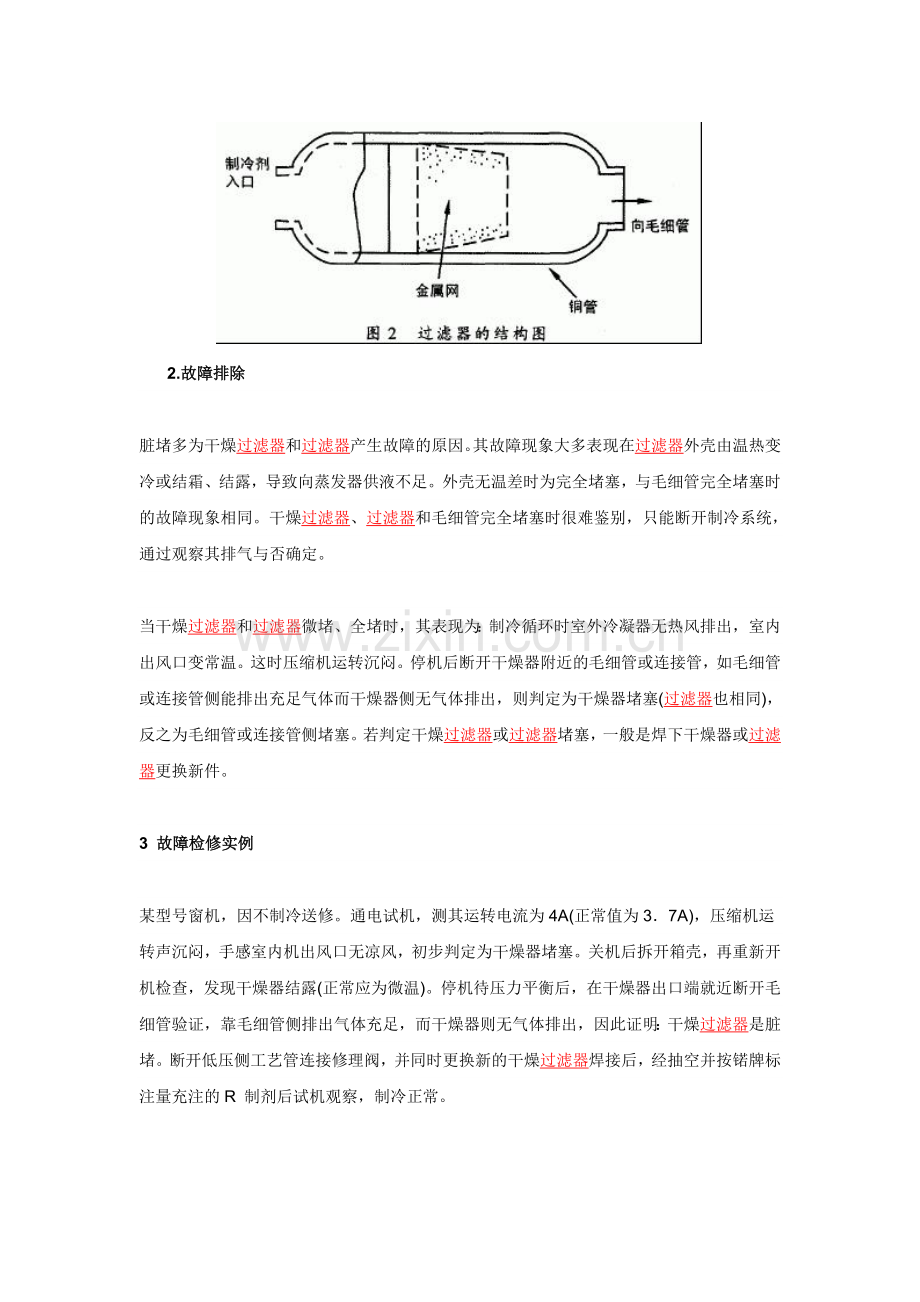

另一种过滤器如图2所示。它也是和干燥过滤器一样，经轧压工艺成型，但只装有金属网，而没有干燥剂。它安装在制冷系统毛细管前端的相关部件或管路上，或安装在电子膨胀阀进出端，用来收集制冷系统和润滑油中的固体杂质，防止系统和毛细管以及膨胀阀堵塞，确保管路系统畅通。

2.故障排除

脏堵多为干燥过滤器和过滤器产生故障的原因。其故障现象大多表现在过滤器外壳由温热变冷或结霜、结露，导致向蒸发器供液不足。外壳无温差时为完全堵塞，与毛细管完全堵塞时的故障现象相同。干燥过滤器、过滤器和毛细管完全堵塞时很难鉴别，只能断开制冷系统，通过观察其排气与否确定。

当干燥过滤器和过滤器微堵、全堵时，其表现为：制冷循环时室外冷凝器无热风排出，室内出风口变常温。这时压缩机运转沉闷。停机后断开干燥器附近的毛细管或连接管，如毛细管或连接管侧能排出充足气体而干燥器侧无气体排出，则判定为干燥器堵塞(过滤器也相同)，反之为毛细管或连接管侧堵塞。若判定干燥过滤器或过滤器堵塞，一般是焊下干燥器或过滤器更换新件。

3 故障检修实例

某型号窗机，因不制冷送修。通电试机，测其运转电流为4A(正常值为3．7A)，压缩机运转声沉闷，手感室内机出风口无凉风，初步判定为干燥器堵塞。关机后拆开箱壳，再重新开机检查，发现干燥器结露(正常应为微温)。停机待压力平衡后，在干燥器出口端就近断开毛细管验证，靠毛细管侧排出气体充足，而干燥器则无气体排出，因此证明：干燥过滤器是脏堵。断开低压侧工艺管连接修理阀，并同时更换新的干燥过滤器焊接后，经抽空并按锘牌标注量充注的R 制剂后试机观察，制冷正常。
