SC-DZL型微机绝缘监察选线装置 技术使用说明书

SC-DZL型微机直流绝缘监察选线装置
技术使用说明书

保定双成电力科技有限公司

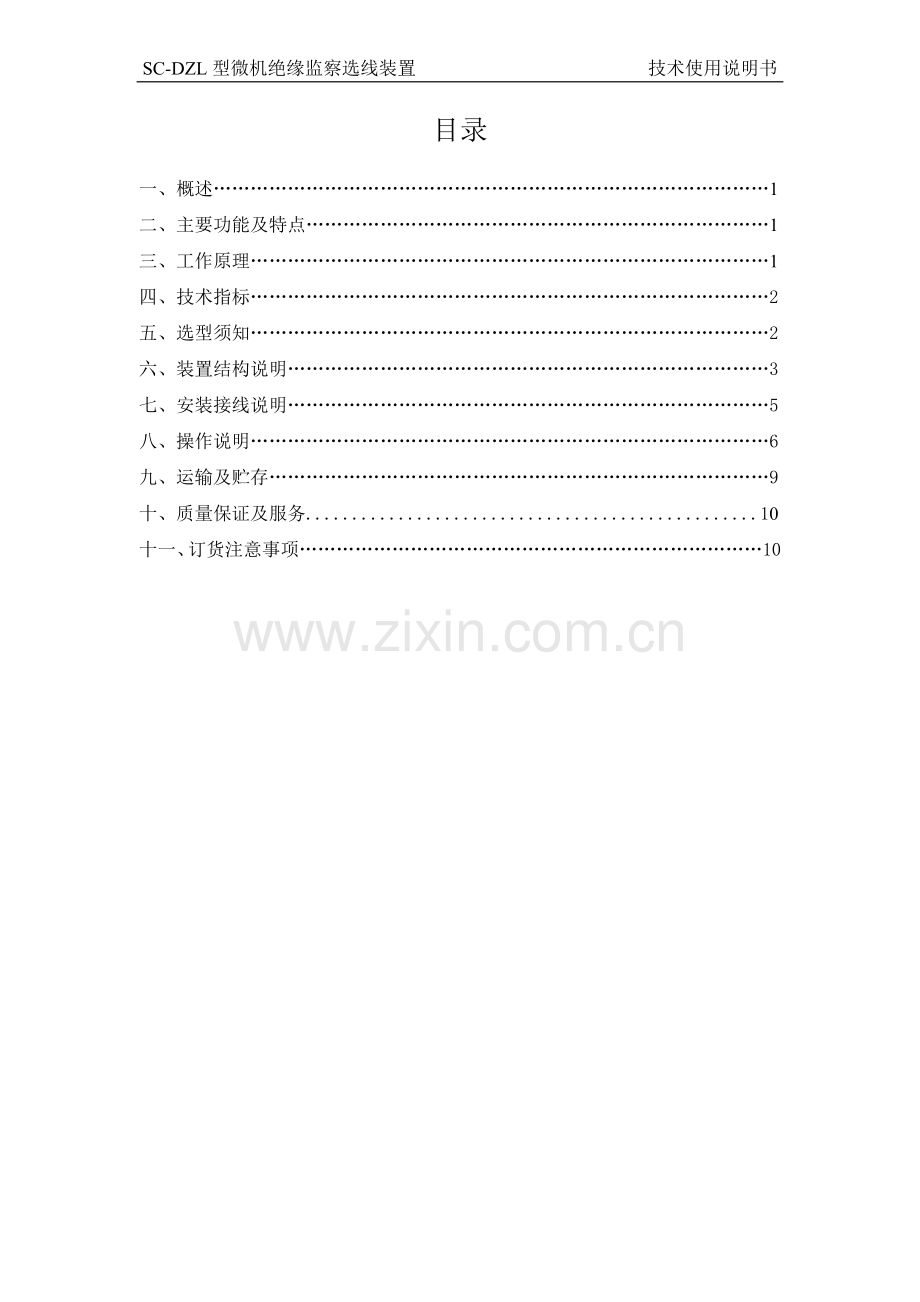

目录
一、 概述………………………………………………………………………………1
二、 主要功能及特点…………………………………………………………………1
三、 工作原理…………………………………………………………………………1
四、 技术指标…………………………………………………………………………2
五、 选型须知…………………………………………………………………………2
六、 装置结构说明……………………………………………………………………3
七、 安装接线说明……………………………………………………………………5
八、 操作说明…………………………………………………………………………6
九、 运输及贮存………………………………………………………………………9
十、 质量保证及服务.................................................10
十一、订货注意事项…………………………………………………………………10

一、概述
我公司研制的SC-DZL型微机绝缘监察选线装置采用平衡桥及不平衡桥相结合原理，检测母线对地绝缘状态。不向直流系统注入信号，不受直流馈线对地电容影响，可检测多条支路同时出现的接地情况。使用简单方便，无需维护，可靠性高。可广泛应用于电力、石油、化工、冶金、煤炭、建筑等供电系统。
二、主要功能及特点
Ø 采用大屏幕液晶显示，人机界面友好。
Ø 无需在直流系统中注入任何信号，对直流系统无任何影响。
Ø 电路采用模块化设计。
Ø 自动巡回、定点检测直流支路绝缘阻抗，当测量值小于设定值时，自动报警。
Ø 同时检测两段母线电压，当电压超出设定过（欠）压时，自动发出电压异常报警信号。
Ø 同时监测母线正、负端绝缘阻抗，并可检测多条支路同时发生一点接地或平衡接地故障。
Ø 可记忆多条报警记录，装置失电后信息不丢失。
Ø 能够检测开关信号。
Ø 具有RS485 或RS232 通讯口。
三、 工作原理
本装置采用平衡电桥和不平衡电桥相结合的原理进行检测，将设备设成自动检测方式，无接地时装置进行平衡检测，当有接地故障发生时，会引起母线对地电压的偏移，当偏移量大于一定值时，系统将进入不平衡检测，以准确测出正、负母线的绝缘电阻值，找出接地支路，当接地阻抗值大于报警阻抗值时，返回平衡检测。本装置运行可靠，抗干扰能力强，经现场实验，对多条支路同时发生一点或平衡接地均可准确选出。
本装置工作原理如下图（假定在负母线端发生接地，接地阻抗为Rg）：

原理框图如下所示：

注：虚线框内为SC-DZL绝缘监察装置硬件逻辑图。

四、技术指标
1、环境要求
Ø 户内使用，通风应良好 。
Ø 环境温度：-10℃ ～ +55℃
Ø 相对湿度：小于90%，表面无凝露 。
Ø 海拔高度：< 4000m 。
Ø 周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。
2、技术参数
Ø 测试电压等级 DC220V、DC110V、DC48V 。
Ø 接地阻抗报警值 10kΩ～99kΩ
Ø 阻抗显示范围 0～设定值（最大99kΩ）
Ø 阻抗分辨率 1kΩ
Ø 误差 ≤10%
Ø 巡检周期 ≤5S
Ø 检测路数 1～64路任选
Ø 最大功耗 ≤50W

五、选型须知

1、型号说明
SC – DZL – X
微机绝缘监察选线装置
设计序号

双成电力科技有限公司

装置选型表
参数
型号
馈线
路数
母线
段数
外形尺寸
（长×宽×深）mm
开孔尺寸
（长×宽）mm
SC-DZL-I
24
2
482×133×247
440×132
SC-DZL-II
36
2
482×133×247
440×132
SC-DZL-III
48
2
482×133×247
440×132
SC-DZL-IV
64
2
482×133×247
440×132

六、 装置结构说明
1、装置外观图

2、装置外形图、开孔图

4-Φ6

3、装置前面板说明

Ø 液晶显示器：图形点阵液晶，全中文显示。
Ø 指示灯：指示装置运行状态和故障信息。六个信号指示灯定义如下：
² 电源：装置上电电源指示灯亮；
² 工作：装置正常工作时，“工作”灯光；
² I 段电压异常：发生I 段电压异常时，“I 段电压异常”灯发红平光；
² II 段电压异常：发生II 段电压异常时，“I I段电压异常”灯发红平光；
² I 段接地：发生I 段接地故障时，“I 段接地”灯发红平光；
² II 段接地：发生II 段接地故障时，“I I段接地”灯发红平光；
Ø 按键：装置前面板采用塑膜贴面，轻触式按键。四个按键功能定义如下：
² 上移：菜单选择时，上移光标；
² 下移：菜单选择时，下移光标；
² 确认：选择确认；
² 取消：当前操作取消。
4、装置后面板图说明

4.1、 后面板信号详细说明
1
2
3
4
5
6
7

Ø 1―工作指示灯
Ø 2―电源保险
Ø 3―RS485通信口
² 1：RS485 的B；
² 4：RS485 的A；
Ø 4―RS232通信口
² 2：RS232 的RXD；
² 3：RS232 的TXD；
² 5：RS232 的GND；
Ø 5―报警输出端子。
² 1、2：II 段电压异常报警；
² 3、4：I 段电压异常报警；
² 5、6：Ⅱ段接地；
² 7、8：I段接地；
注：1、3接正，2、4接负，不能接反。
Ø 6―电源输入端子。
² 1、2：电源正；
² 3、4：电源负；
Ø 7―母线输入端子。
² 1、3：Ⅰ段母线电压输入负、正；
² 4、6：Ⅱ段母线电压输入负、正；
² 8：地
² 2、5、7空；

4.2、接地支路信号输入端子（00-77或01-64） 支路电源输出端子

七、 安装接线说明
Ø 传感器尺寸。
² φ43 传感器

² φ21.5 传感器

Ø 传感器与装置的接线说明
² 装置背板4组引出线（+12、-12、COM）先对应并联后单点输出。
² 将支路的正负两条线，按传感器上标注的方向穿过传感器中间的圆孔。
² 每个传感器的（+、-、M、G）4 根接线分别与装置背板的+12、-12 、信号输入(00~77)、COM 对应端相连。例如：25 路信号输入接线如下图
传感器 装置背板

（25）
（26）
（27）
（28）
（29）
（30）
（31）
（32）

（09）
（10）
（11）
（12）
（13）
（14）
（15）
（16）

八、 操作说明
打开装置电源开关，电源指示灯亮，直接进入装置主界面：
Ø I 段母线状态屏
显示当前系统时间；I 段母线电压值；I 段母线电压正母的绝缘电阻，高于报警阻抗时显示“正母绝缘正常”；负母的绝缘电阻，高于报警阻抗时显示“负母绝缘正常”；按“∧、∨”键可进入II 段母线状态屏和巡检、定检屏（根据工作方式）。

时间 01 : 06
I 段母线 221V
正母绝缘正常
负母绝缘正常

Ø II 段母线状态屏
显示当前系统时间；II 段母线电压值；II段母线电压正母的绝缘电阻，高于报警阻抗时显示“正母绝缘正常”；负母的绝缘电阻，高于报警阻抗时显示“负母绝缘正常”；
时间 01 : 06
II 段母线 221V
正母绝缘正常
负母绝缘正常

Ø 巡检屏
在本屏下按“∧、∨” 键可手动切换巡检支路，在“00” 路按“∧” 键将返回II段母线状态屏。同时，程序以10 秒周期循环显示各支路。显示当前系统时间，巡检的支路号及该支路所属的I 段或II 段支路正的绝缘电阻，高于报警阻抗时显示“正端绝缘正常”；支路负的绝缘电阻，高于报警阻抗时显示“负端绝缘正常”。
巡检 01 : 06
巡检I 段 02
正端绝缘正常
负端绝缘正常

Ø 定检屏
在本屏按“∧、∨”键可手动切换定检支路，按“确认”键，进行平衡桥电阻投切。按“取消”键，将进入菜单屏。显示当前系统时间；定检的支路号及该支路位于I 段或II 段支路的对地漏电流值，值越大绝缘越差。

定检用于手动检查各支路的绝缘状态，如果第一支路在平衡桥电阻投切时，漏电流是变化的，则该支路绝缘不好，差值越大接地电阻越小。
菜单屏，在本屏按“∧、∨”键可切换光标，按“确认”键进入相应菜单。

设定工作方式菜单，在本屏按“∧、∨”键可切换光标，按“确认”键进入修改状态，按“取消”键返回菜单屏；进入修改状态后，按“∧、∨”键进行修改，“确认”键保存修改，“取消”键恢复，对于“清除告警纪录”及“ 启动零点扫描”项，“确认”键将执行相应功能。

察看告警纪录菜单，在本屏按“∧、∨” 键可浏览全部告警纪录，发生时间、报警内容等；按“ 取消”键返回菜单屏。

设定工作参数菜单。进入此菜单，首先需要确认密码，正常情况密码为空，按“确认”键可进入实际的参数设定。在本屏按“∧、∨” 键可切换光标或翻屏，按“ 确认”键进入修改状态，按“取消”键返回菜单屏；进入修改状态后，按“∧、∨”键进行修改，“确认”键保存修改，“取消”键恢复。由于参数较多，各参数采用分屏显示。

定时间隔：平衡转不平衡的时间
设定地址：绝缘监察选线装置与上位机的通讯地址，范围01～255 可设
告警阻抗：装置接地报警线，接地阻抗低于此值将报警，范围10～99 可设
调整系统时间：绝缘监察选线装置的系统时间，根据当前时间设定。
I 段终点：设定I 段母线的最后支路数，本支路数之前（包括本支路）的所有支路在I 段母线，本支路数后的支路在II 段母线，范围00~77（8 进制）。设置为00代表支路都在II 段母线；设置为77 代表支路都在I 段母线。

I
I

I、II段欠压报警设定范围：140~230V，电压超出设定值将报警；
I、II段过压报警设定范围：230~300V，电压超出设定值将报警，
各支路的有无，“●”代表有，“○”代表无。

本菜单为厂家设定项，用户不可任意更改；如需更改请与厂家联系。
延时：电阻投切延时；语言：中、英文两种可选；
BAUD：装置通讯使用的波特率，规格有1200、2400、4800、9600、19200bps 五种；进制：支路编号的进制，八进制、十进制两种可选；
规约：不同通讯规约间的切换；
220 代表本装置用于220V 直流系统；I 压代表报警输出端子的3、4 节点为I 段电压异常报警输出；II 压代表报警输出端子的 1、2 节点为II 段电压异常报警。
九、运输及贮存
Ø 运输
包装好的户内使用的产品在运输过程中的贮存温度为-25℃～+55℃，相对湿度不大于95%。装置的运输还应符合GB/T4798.2的规定。
Ø 贮存
包装好的产品应贮存在-10℃～+40℃，相对湿度不大于80%，干燥、清洁、空气流通的场所，并能防止各种有害气体的侵入，严禁与有腐蚀作用的物品存放在同一场所。
十、质量保证及服务
Ø 质量保证
产品出厂后，在用户完全遵守本产品说明书规定的运输、贮存、安装和使用要求的情况下，产品自出厂之日起一年内，如发现产品及其配套件发生非人为损坏，制造厂负责免费修理或更换。
Ø 保修办法
² 在保修期内出现质量问题，制造厂负责更换或维修；
² 超出保修期限所出现质量问题，由用户同制造厂协商，采取有偿方式进行更换或维修；
十一、 订货注意事项
Ø 所用霍尔传感器电气特性应与本装置一致，用户可自己采购或向我公司定购。
Ø 霍尔传感器与装置之间的连线应与地绝缘且顺序不能变动，否则将严重损坏霍尔传感器和设备。
