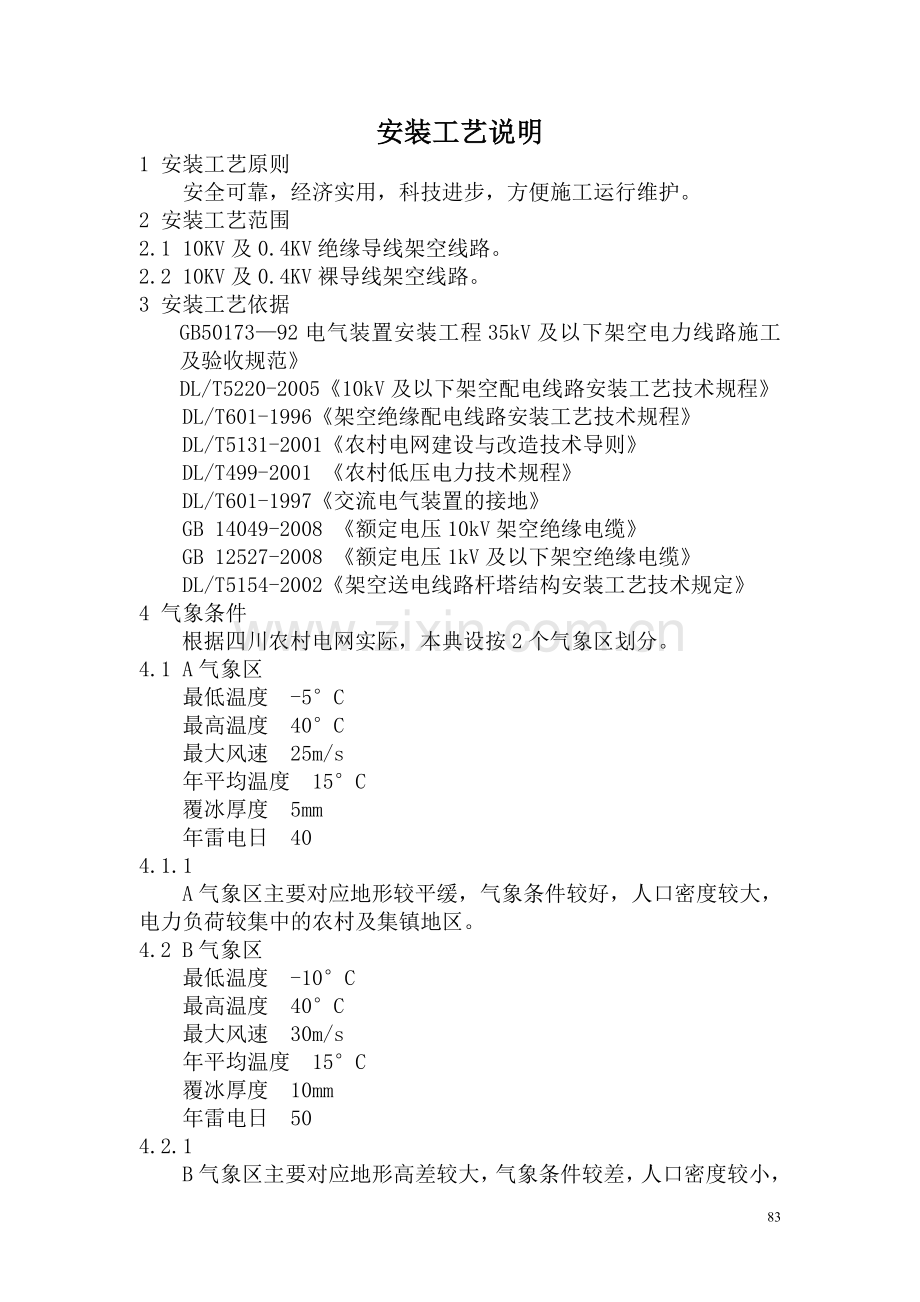

安装工艺说明
1 安装工艺原则
安全可靠，经济实用，科技进步，方便施工运行维护。
2 安装工艺范围
2.1 10KV及0.4KV绝缘导线架空线路。
2.2 10KV及0.4KV裸导线架空线路。
3 安装工艺依据
GB50173—92电气装置安装工程35kV及以下架空电力线路施工及验收规范》
DL/T5220-2005《10kV及以下架空配电线路安装工艺技术规程》
DL/T601-1996《架空绝缘配电线路安装工艺技术规程》
DL/T5131-2001《农村电网建设与改造技术导则》
DL/T499-2001 《农村低压电力技术规程》
DL/T601-1997《交流电气装置的接地》
GB 14049-2008 《额定电压10kV架空绝缘电缆》
GB 12527-2008 《额定电压1kV及以下架空绝缘电缆》
DL/T5154-2002《架空送电线路杆塔结构安装工艺技术规定》
4 气象条件
根据四川农村电网实际，本典设按2个气象区划分。
4.1 A气象区
最低温度 -5°C
最高温度 40°C
最大风速 25m/s
年平均温度 15°C
覆冰厚度 5mm
年雷电日 40
4.1.1
A气象区主要对应地形较平缓，气象条件较好，人口密度较大，电力负荷较集中的农村及集镇地区。
4.2 B气象区
最低温度 -10°C
最高温度 40°C
最大风速 30m/s
年平均温度 15°C
覆冰厚度 10mm
年雷电日 50
4.2.1
B气象区主要对应地形高差较大，气象条件较差，人口密度较小，电力负荷较分散或极分散的农村地区。

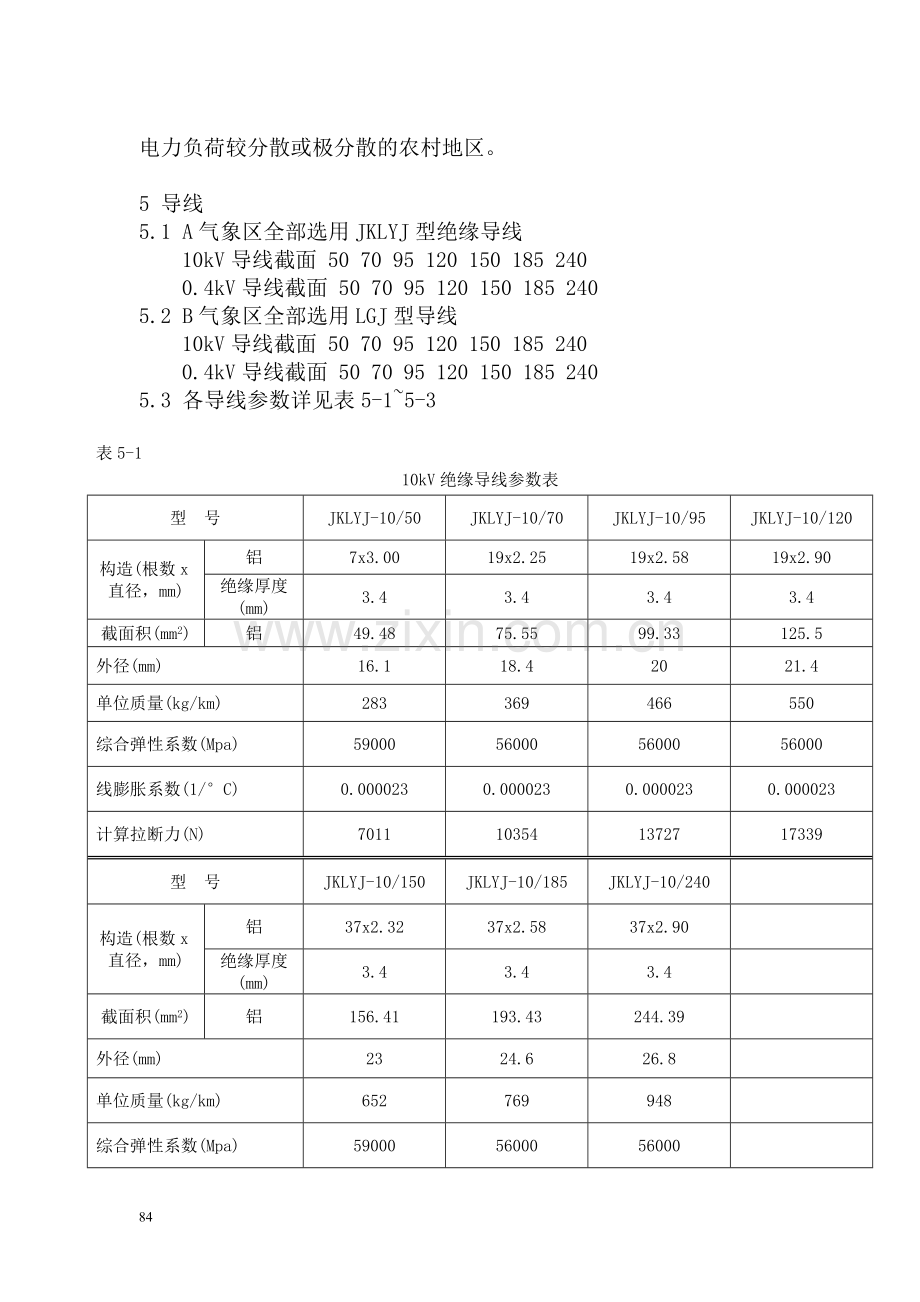

5 导线
5.1 A气象区全部选用JKLYJ型绝缘导线
10kV导线截面 50 70 95 120 150 185 240
0.4kV导线截面 50 70 95 120 150 185 240
5.2 B气象区全部选用LGJ型导线
10kV导线截面 50 70 95 120 150 185 240
0.4kV导线截面 50 70 95 120 150 185 240
5.3 各导线参数详见表5-1~5-3

表5-1

10kV绝缘导线参数表
型 号
JKLYJ-10/50
JKLYJ-10/70
JKLYJ-10/95
JKLYJ-10/120
构造(根数x直径，mm)
铝
7x3.00
19x2.25
19x2.58
19x2.90
绝缘厚度(mm)
3.4
3.4
3.4
3.4
截面积(mm2)
铝
49.48
75.55
99.33
125.5
外径(mm)
16.1
18.4
20
21.4
单位质量(kg/km)
283
369
466
550
综合弹性系数(Mpa)
59000
56000
56000
56000
线膨胀系数(1/°C)
0.000023
0.000023
0.000023
0.000023
计算拉断力(N)
7011
10354
13727
17339
型 号
JKLYJ-10/150
JKLYJ-10/185
JKLYJ-10/240

构造(根数x直径，mm)
铝
37x2.32
37x2.58
37x2.90

绝缘厚度(mm)
3.4
3.4
3.4

截面积(mm2)
铝
156.41
193.43
244.39

外径(mm)
23
24.6
26.8

单位质量(kg/km)
652
769
948

综合弹性系数(Mpa)
59000
56000
56000

线膨胀系数(1/°C)
0.000023
0.000023
0.000023

计算拉断力(N)
21033
26732
34679

表5-2

380/220V绝缘导线参数表
型 号
JKLYJ-1/50
JKLYJ-1/70
JKLYJ-1/95
JKLYJ-1/120
构造(根数x直径，mm)
铝
7x3.00
19x2.25
19x2.58
19x2.90
绝缘厚度(mm)
1.4
1.4
1.4
1.4
截面积(mm2)
铝
49.48
75.55
99.33
125.50
外径(mm)
11.50
13.20
15.40
16.80
单位质量(kg/km)
180
241
326
400
综合弹性系数(Mpa)
59000
56000
56000
56000
线膨胀系数(1/°C)
0.000023
0.000023
0.000023
0.000023
计算拉断力(N)
7011
10354
13727
17339
型 号
JKLYJ-1/150
JKLYJ-1/185

构造(根数x直径，mm)
铝
37x2.32
37x2.58

绝缘厚度(mm)
1.80
2.00

截面积(mm2)
铝
156.41
193.43

外径(mm)
18.8
20.8

单位质量(kg/km)
501
618

综合弹性系数(Mpa)
56000
56000

线膨胀系数(1/°C)
0.000023
0.000023

计算拉断力(N)
21033
26732

表5-3

钢芯铝绞线线参数表
型 号
LGJ-50/8
LGJ-70/10
LGJ-95/15
LGJ-120/20
构造(根数x直径，mm)
铝
6x3.20
6x3.80
26x2.15
26x2.38
钢/铝包钢
1x3.20
1x3.80
7x1.67
7x1.85
截面积(mm2)
铝
48.25
68.05
94.39
115.67
钢/铝包钢
8.04
11.34
15.33
18.82
总 计
56.29
79.39
109.72
134.49
直径(mm)
9.60
11.40
13.61
15.07
单位质量(kg/km)
195.1
275.2
380.8
466.8
综合弹性系数(Mpa)
79000
79000
76000
76000
线膨胀系数(1/°C)
0.0000191
0.0000191
0.0000189
0.0000189
计算拉断力(N)
16870
23390
35000
41000
型 号
LGJ-150/20
LGJ-185/25
LGJ-240/30

构造(根数x直径，mm)
铝
24x2.78
24x3.15
24x3.60

钢/铝包钢
7x1.85
7x2.1
7x2.4

截面积(mm2)
铝
145.68
187.04
244.29

钢/铝包钢
18.82
24.25
31.67

总 计
164.50
211.29
275.96

直径(mm)
16.67
18.90
21.60

单位质量(kg/km)
549.4
706.1
922.2

综合弹性系数(Mpa)
73000
73000
73000

线膨胀系数(1/°C)
0.0000196
0.0000196
0.0000196

计算拉断力(N)
46630
59420
75620

5.4 导线安全系数
5.4.1 JKLYJ 安全系数
K=3~13 最大使用张力 （ ）
5.4.2 LGJ 安全系数
K=3~13 最大使用张力 （ ）
6 档距
6.1 A气象区
最大档距80m
6.2 B气象区
6.2.1 单杆系列最大档距80m
6.2.2 π杆、三连杆档距80～300m
7 电杆
7.1 A气象区
10kV线路全部采用普通混凝土定型电杆， 10kV直路电杆直径为φ190、φ230两种杆梢，1/75锥度，高度12～18米圆杆，转角电杆为190×190、250×250两种杆梢，高度14～18米方杆。
0.4kV线路采用普通混凝土定型电杆，电杆直径为φ190杆梢，1/75锥度，高度8～12米圆杆。
0.4kV线路也可采用φ190×L 预应力砼锥杆。
7.2 B气象区
10kV线路全部采用普通混凝土定型电杆， 10kV直路单杆及转角单杆直径均为φ190杆梢，1/75锥度，高度12～15米圆杆。π杆及三连杆均采用φ300等径杆。
0.4kV线路采用普通混凝土定型电杆，电杆直径为φ190杆梢，1/75锥度，高度8～12米圆杆。
0.4kV线路也可采用φ190×L 预应力砼锥杆。
7.3 电杆参数表

86

物 料 描 述
配 筋
开裂检验荷载KN
开裂检验弯矩KN·m
重 量 Kg
组装形式
锥形水泥杆,预应力,整根杆,8m,190mm
12φH4.8
E
12.90
600

锥形水泥杆,预应力,整根杆,9m,190mm
12φH4.8
E
14.50
680

锥形水泥杆,预应力,整根杆,10m,190mm
16φH4.8
G
20.12
840

锥形水泥杆,预应力,整根杆,12m,190mm
16φH4.8
G
24.38
1070

锥形水泥杆,预应力,焊接组装杆,15m,190mm
20φH4.8
H
33.69
1500
9+6
锥形水泥杆,非预应力,整根杆,8m,190mm
12φ12
J
22.58
690

锥形水泥杆,非预应力,整根杆,9m,190mm
12φ12
J
25.38
800

锥形水泥杆,非预应力,整根杆,10m,190mm
12φ14
K
32.20
950

锥形水泥杆,非预应力,整根杆,12m,190mm
14φ14
K
39.00
1230

锥形水泥杆,非预应力,焊接组装杆,12m,190mm
14φ12
J
34.12
1200
7+5
锥形水泥杆,非预应力,焊接组装杆,15m,190mm
18φ12
K
49.00
1660
9+6
锥形水泥杆,非预应力,焊接组装杆,18m,190mm
18φ14
K
61.00
2300
9+9
锥形水泥杆,非预应力,整根杆,12m,230mm
16φ14
L
48.75
1540

锥形水泥杆,非预应力,焊接组装杆,15m,230mm
18φ14
K
49.00
2040
9+6
锥形水泥杆,非预应力,焊接组装杆,18m,230mm
20φ16
M
91.50
3000
9+9
锥形水泥杆,方形非预应力,整根杆,14m,190mm

X
300
4000

锥形水泥杆,方形非预应力,整根杆,14m,250mm

Z
400
6100

锥形水泥杆,方形非预应力,整根杆,16m,250mm

Z
400
7600

锥形水泥杆,方形非预应力,整根杆,18m,250mm

Z
400
9400

等径水泥杆,非预应力,焊接组装杆,10.5m,300mm
14φ14

40
1320
6+4.5
等径水泥杆,非预应力,焊接组装杆,12m,300mm
14φ14

40
1500
6+6
等径水泥杆,非预应力,焊接组装杆,13.5m,300mm
14φ14

40
1690
4.5+4.5+4.5
等径水泥杆,非预应力,焊接组装杆,15m,300mm
14φ14

40
1880
6+4.5+4.5
等径水泥杆,非预应力,焊接组装杆,18m,300mm
14φ14

40
2250
6+6+6

8 杆型
8.1 A气象区
共43 种杆型。
10kV单回共15种，其中直路杆5种，拉线耐张杆3种，无拉线耐张杆4种，拉线终端杆1种，无拉线终端杆2种。
10kV双回共8种，其中直路杆2种，拉线耐张杆3种，无拉线耐张杆2种，终端杆1种。
10/0.4kV同杆（单回/单回）共11种，其中直路杆3种，拉线耐张杆3种，无拉线耐张杆2种，拉线终端杆1种，无拉线终端杆2种。
0.4kV共9种，其中直路杆2种，拉线耐张杆3种，无拉线耐张杆2种，拉线终端杆1种，无拉线终端杆1种。
8.2 B气象区
共37 种杆型。
10kV单回共20种，其中直路杆6种，拉线耐张杆8种，无拉线耐张杆3种，拉线终端杆1种，无拉线终端杆2种。
10/0.4kV同杆（单回/单回）共8种，其中直路杆4种，耐张杆3种，终端杆1种。
0.4kV共9种，其中直路杆2种，拉线耐张杆3种，无拉线耐张杆2种，拉线终端杆1种，无拉线终端杆1种。
9 绝缘及金具
按四川省电力公司制定的污区分布图结合农村电网的实际情况，确定本安装工艺绝缘配合按Ⅱ级污区安装工艺。
9.1绝缘
9.1.1 A气象区
JKLYJ型绝缘导线直路选用FS-10/3型横担合成绝缘子；耐张组合采用一只FXBW2-10/45型合成绝缘子。
9.1.2 B气象区
LGJ型钢芯铝绞线直路选用S-210型陶瓷横担；耐张组合采用2片XP-70进行组合。
9.1.3低压线路直路选用PD-1T 瓷绝缘子；耐张选用X-3两片组合。
9.2 金具
一般技术条件，应符合国家标准GB2314-1997《电力金具通用技术条件》的有关规定。同时也可结合实际情况使用一些新型、节能型的新金具。
为保证线路运行检修的安全，特在本安装工艺中加入了绝缘导线接地环，安装位置宜在每一个耐张段的两端和每处分支线处。
9.3安全系数：陶瓷横担的安全系数k=3.0
合成绝缘子的安全系数k=3.0
金具产品的安全系数k>10
10 土壤条件及基础

10.1本安装工艺土壤按照亚粘土硬塑型考虑，其主要参数如下：
计算容重：r0=16(kN/m3)
内摩阻角：β=30°
土抗力系数：m=63(kN/m3)
10.2凡与本土壤参数不一致时，应进行核算，土壤条件验算应根据土壤的物理特性进行计算。其安全系数：
直路杆倾覆：k=1.5
转角杆倾覆：k=1.8
终端杆倾覆：k=2.2
上拔的安全系数：k=1.5
10.3基础
10.3.1 A气象区
直路杆以直埋为主，如遇松软土壤，可选用底盘。
10kV线路转角、耐张、分支杆采用拉线和现浇杯口基础。
0.4kV线路转角、耐张、分支杆采用直埋带拉线，对转角0--30°
范围内的低压转角杆如要取消拉线则应对直埋基础进行加强。
10.3.2 B气象区
直路杆以直埋为主，如遇松软土壤，可选用底盘。
10kV线路转角、耐张、分支杆采用拉线和现浇杯口基础。
0.4kV线路转角、耐张、分支杆采用直埋带拉线，对转角0--30°
范围内的低压转角杆如要取消拉线则应对直埋基础进行加强。
10.3.2.1 冻土区、地震区
所有杆型在原埋深基础上加深1米。于埋深1/3处加装卡盘。

11 防雷
11.1 A气象区
全部杆塔自然接地。
每三基杆加装一组防雷金具。
11.2 B气象区
全部杆塔自然接地。
易发雷击点，加装避雷器。
12 典型安装工艺图纸查用流程
12.1 选定适用的气象区
12.2 根据负荷确定导线截面。
12.3 根据选定的气象区，选定适用的导线型号及其安全系数，应用相应的导线应力弧垂表。
12.4 根据选定气象区的杆型分类表选择适用的杆型。
12.5 A、B气象区相应安装工艺可互补使用。
12.6 典设图纸编号方式

13 本安装工艺适用范围
套用本安装工艺时，应符合上述使用条件，如遇特殊地形和跨越，超出本安装工艺使用范围时，应另行安装工艺。

14工程安装工艺图纸资料的基本要求
14.1工程安装工艺说明：
14.1.1安装工艺依据
14.1.2导线选择
14.1.3路径概况：
14.1.3.1沿线地理状况
14.1.3.2线路转角状况
14.1.4交通运输情况
14.1.5交叉跨越措施
14.1.6杆型使用情况
14.1.7地质条件
14.2路径平面图（地形图）
14.3套用图集表：
14.3.1杆型
14.3.2机电组装
14.3.3铁附件加工
14.3.4基础
14.4工程材料汇总表
