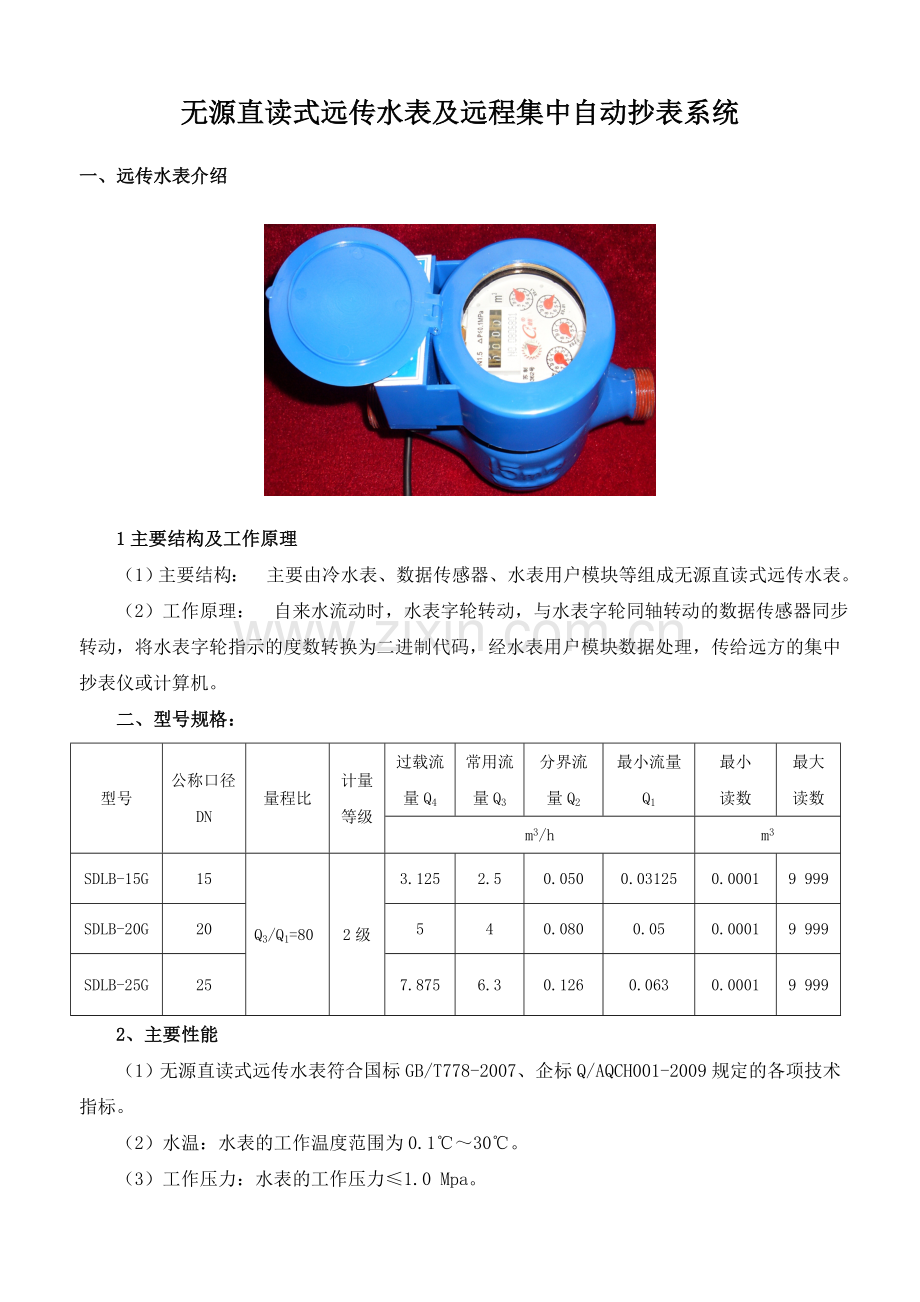

无源直读式远传水表及远程集中自动抄表系统
一、远传水表介绍

1主要结构及工作原理
（1）主要结构： 主要由冷水表、数据传感器、水表用户模块等组成无源直读式远传水表。
（2）工作原理： 自来水流动时，水表字轮转动，与水表字轮同轴转动的数据传感器同步转动，将水表字轮指示的度数转换为二进制代码，经水表用户模块数据处理，传给远方的集中抄表仪或计算机。
二、型号规格：
型号
公称口径DN
量程比
计量等级
过载流量Q4
常用流量Q3
分界流量Q2
最小流量
Q1
最小
读数
最大读数
m3/h
m3
SDLB-15G
15
Q3/Q1=80
2级
3.125
2.5
0.050
0.03125
0.0001
9 999
SDLB-20G
20
5
4
0.080
0.05
0.0001
9 999
SDLB-25G
25
7.875
6.3
0.126
0.063
0.0001
9 999
2、主要性能
（1）无源直读式远传水表符合国标GB/T778-2007、企标Q/AQCH001-2009规定的各项技术指标。

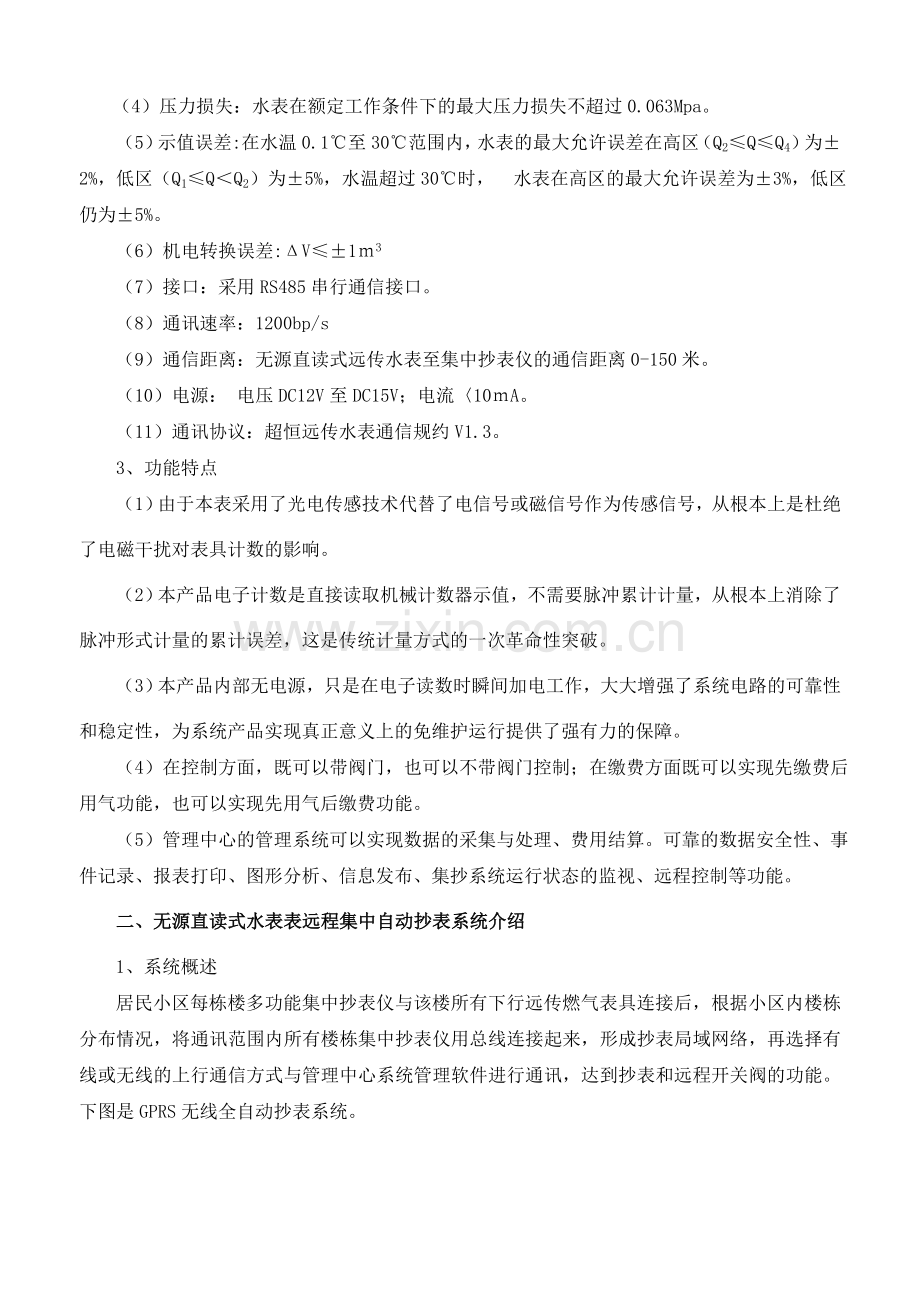

（2）水温：水表的工作温度范围为0.1℃～30℃。
（3）工作压力：水表的工作压力≤1.0 Mpa。
（4）压力损失：水表在额定工作条件下的最大压力损失不超过0.063Mpa。
（5）示值误差:在水温0.1℃至30℃范围内，水表的最大允许误差在高区（Q2≤Q≤Q4）为±2%，低区（Q1≤Q＜Q2）为±5%，水温超过30℃时， 水表在高区的最大允许误差为±3%，低区仍为±5%。
（6）机电转换误差:ΔV≤±1ｍ3
（7）接口：采用RS485串行通信接口。
（8）通讯速率：1200bp/s
（9）通信距离：无源直读式远传水表至集中抄表仪的通信距离0-150米。
（10）电源： 电压DC12V至DC15V；电流〈10ｍA。
（11）通讯协议：超恒远传水表通信规约V1.3。
3、功能特点
（1）由于本表采用了光电传感技术代替了电信号或磁信号作为传感信号，从根本上是杜绝
了电磁干扰对表具计数的影响。
（2）本产品电子计数是直接读取机械计数器示值，不需要脉冲累计计量，从根本上消除了
脉冲形式计量的累计误差，这是传统计量方式的一次革命性突破。
（3）本产品内部无电源，只是在电子读数时瞬间加电工作，大大增强了系统电路的可靠性
和稳定性，为系统产品实现真正意义上的免维护运行提供了强有力的保障。
（4）在控制方面，既可以带阀门，也可以不带阀门控制；在缴费方面既可以实现先缴费后用气功能，也可以实现先用气后缴费功能。
（5）管理中心的管理系统可以实现数据的采集与处理、费用结算。可靠的数据安全性、事件记录、报表打印、图形分析、信息发布、集抄系统运行状态的监视、远程控制等功能。
二、无源直读式水表表远程集中自动抄表系统介绍
1、系统概述
居民小区每栋楼多功能集中抄表仪与该楼所有下行远传燃气表具连接后，根据小区内楼栋分布情况，将通讯范围内所有楼栋集中抄表仪用总线连接起来，形成抄表局域网络，再选择有线或无线的上行通信方式与管理中心系统管理软件进行通讯，达到抄表和远程开关阀的功能。下图是GPRS无线全自动抄表系统。

2、系统功能
（1）远程自动抄表
系统下行采用RS485总线通信技术，上行利用无线GPRS/GSM、有线通讯技术，实现远传表具数据的远距离自动传输，大大解放了生产力，降低了劳动强度，提高了工作效率，避免了人为因素造成的抄表误差和入户抄表的不安全因素。
（2）集中统一计量
在同一时间内集中、统一抄取所控制的远传表具读数，及时分析处理数据、比对量差、结算费用、调整水电燃气价格和其他业务。
（3）远程监控管理
可对违章和欠费用户可远程控制开、关水、电、燃气阀门。系统自动诊断现场表具和线路问题，明确标识故障的位置及类型，确保检修维护工作快速、准确，及时处理跑、冐、滴、漏现象。
（4）超强抄表软件
系统软件既是抄表软件、更是管理软件。系统软件包括操作员权限管理、参数设置、数据库管理、抄表操作、数据统计分析、数据查询及导出、收费打印和报表输出功能。
2、系统特点
（1）采用“无源直读”技术
采用“无源” 技术，系统平时不工作，不用电，抄表时间才瞬间供弱电，几分钟抄表结束又关闭电源，功耗低，节能，避免了有源抄表方式受供电问题、电磁干扰、退磁现象、初始化工作、远传误差、机械振动等影响所带来的弊端。
采用“直读” 技术，系统采集的是表具指针或字轮实时读数，远传抄表数据与表具读数始终保持一致，终身零误差抄见率、准确率、正确率达100%。
采用“直读”技术，人为剪断或动物咬断线路，只要重新接上即可读取表具实时读数，防盗性能好。
（2）不改变表具的计量结构和性能
远传表具是在普通水、电、燃气等表具的基础上增加光电传感器、用户模块等部件，不改变表具的计量结构和性能。系统传感器可以与全国所有水、电、燃气表厂家进行配套生产远传水、电、燃气表。
（3）负载和抗干扰能力强
一个多功能集中抄表仪能带240只表，可扩展到396只表，无须采集器。系统电路设计充分考虑电磁干扰，RS485通信电缆双绞加屏蔽网，工程弱电接地，抗干扰能力强。
（4）系统结构简单，使用寿命长，适用范围广
系统下行采用RS485通信方式，上行通讯方式有无线GPRS/GSM通讯、RS485总线、电话拨号等多种通讯方式；系统只有数据管理层、数据集中层、数据采集层三层结构，组网简单、灵活，工程安装、调试方便，维护量小。
直读式抄表系统平时不用电，每月只抄一次或几次，工作时间短，器件使用寿命长。表具联网可以是四
表、三表、两表和单表；适用于新建房、旧房改造、高层和多层楼群建筑。
3、工作原理
当计算机发指令抄表时，由多功能集中抄表仪对远传气表供电，通过光电传感技术，直接读取每个远传水、电、燃气表指针或字轮指示值，经过数据采集器变成二进制代码送给微处理器，微处理器将指针或字轮的电信号数据分析处理，然后以数字信号传给多功能集中抄表仪，再向上传给计算机。配置必要的有线或无线通信设备，就可以进行远程计算机集中自动抄表了。同时具有阀门控制功能的表具主站计算机可以向各数字集中器下的燃气表发出开阀或关阀指令进行开关阀控制
4、技术性能
（1）抄表系统平时不加电，仅抄表时加电。
（2）表具底数指示器仍保持原来字轮指示器，用户仍然可以从计数器上看度数。
（3）集中抄表仪，可随时抄表随时显示系统内所有表具的实时数据。
（4）一台集中抄表仪可管理1—396只表具。
（5）一台通讯控制器可管理几十个集中抄表仪。
（6）通信方式：半双工方式
5、技术指标
（1）机电转换误差：δx＜1m3或1kw.h
（2）接口：RS485串行通信接口，GPRS/GSM无线接口
（3）数据传输速率：1200Bps
（4）数据传输距离：集中抄表仪至表传输距离不小于150m，集中抄表仪至计算机传输距离不小于1000m，无线（GPRS/GSM）传输距离无限制。
（5）电源：220V转换直流电源： DC12V±10%，远传表具输入电流不大于10mA，集中抄表仪输入电流不大于20mA。
（6）通讯协议：符合电力部DL/T645-1997标准
6、技术服务
（1）售前服务
加强客户的感性认识，充分了解我们的产品和服务。我们派技术人员为用户介绍远程抄表行业的情况，介绍我们的产品特点及概况，介绍远程抄表的技术功能和特点，为用户选择质优价廉的产品并提供决策素材。即使由于其它各方面因素，用户没有选择我们的产品，我们也就此项目为贵公司提供技术咨询，以便贵公司采购到技术先进、价格合理、性能可靠的产品。
（2）售中服务
我们在技术方案设计中，优化设计，精益求精，与贵公司密切合作，保证方案设计工作的顺利开展，并到现场勘察和积极听取贵公司的意见和要求，完善方案设计。在系统设备安装和调试过程，我们全程跟踪施工、调试、试运行和正式运行。
（3）售后服务
A、总体原则，保证远程抄表系统安全、可靠、稳定运行。按照国家规定，远传集中自动抄表系统设备和表具保修期为一年，保修期内因系统本身出现问题而发生的修理费用由我方承担（人为和不可抗力造成的损坏除外）。
B、系统运行过程中，我们不间断通过远程抄表对系统传进行诊断、远程指导维护，确保系统正常运行。当系统出现故障通过远程诊断无法进行维护时，在接到报修电话后，维护人员本市12小时内、省内24小时、周边外省48小时、其他地区根据具体情况尽快赶到现场处理。
C、免费培训甲方管理人员、操作人员和维护人员。培训内容包括系统结构、产品性能、设备安装、接线、实际操作、维护保养等。
D、抄表系统终身免费技术支持，系统管理软件终身免费升级服务。一旦产品设计更新提高或软件版本升级，我方及时通知和协助用户进行已运行系统的改进提高，并提供软件新版本，使用户的系统处于最先进的水平和最完善的状态。
