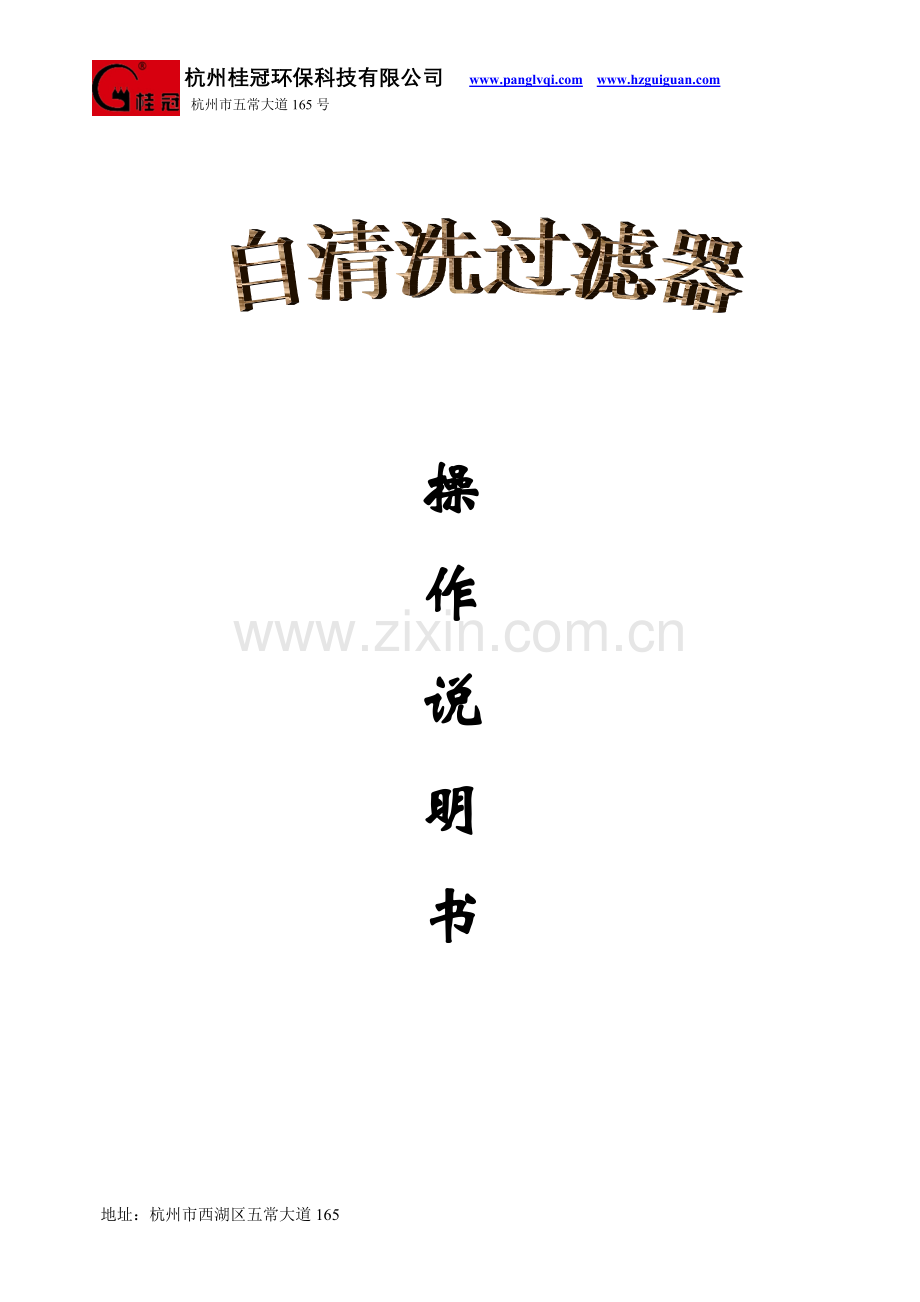

自清洗过滤器操作说明书.doc

杭州桂冠环保科技有限公司
杭州市五常大道165号

操

作

说

明

书

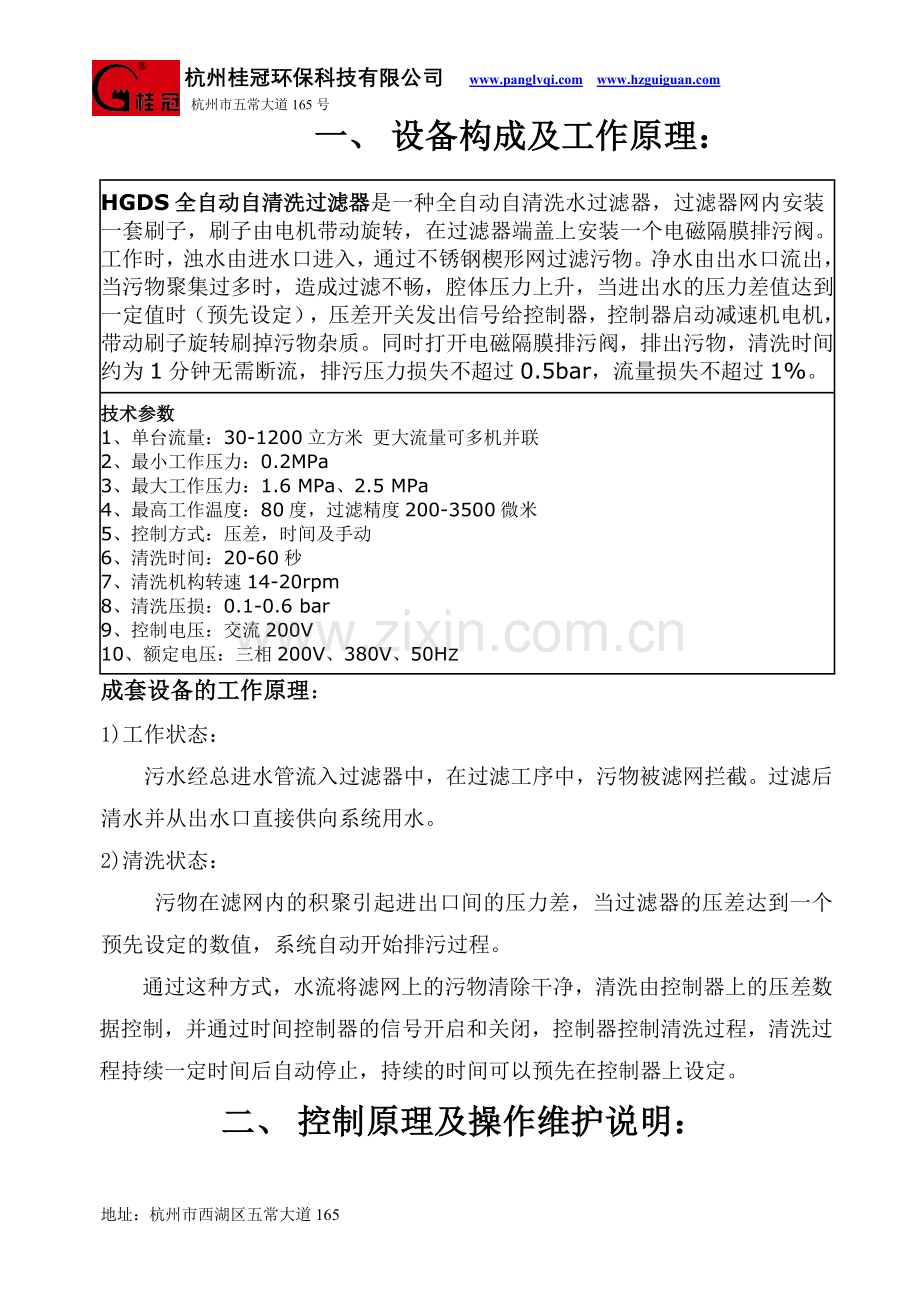

一、 设备构成及工作原理：
HGDS全自动自清洗过滤器是一种全自动自清洗水过滤器，过滤器网内安装一套刷子，刷子由电机带动旋转，在过滤器端盖上安装一个电磁隔膜排污阀。工作时，浊水由进水口进入，通过不锈钢楔形网过滤污物。净水由出水口流出，当污物聚集过多时，造成过滤不畅，腔体压力上升，当进出水的压力差值达到一定值时（预先设定），压差开关发出信号给控制器，控制器启动减速机电机，带动刷子旋转刷掉污物杂质。同时打开电磁隔膜排污阀，排出污物，清洗时间约为1分钟无需断流，排污压力损失不超过0.5bar，流量损失不超过1%。
技术参数
1、单台流量：30-1200立方米 更大流量可多机并联
2、最小工作压力：0.2MPa
3、最大工作压力：1.6 MPa、2.5 MPa
4、最高工作温度：80度，过滤精度200-3500微米
5、控制方式：压差，时间及手动
6、清洗时间：20-60秒
7、清洗机构转速14-20rpm
8、清洗压损：0.1-0.6 bar
9、控制电压：交流200V
10、额定电压：三相200V、380V、50HZ
成套设备的工作原理：
1)工作状态：
污水经总进水管流入过滤器中，在过滤工序中，污物被滤网拦截。过滤后清水并从出水口直接供向系统用水。
2)清洗状态：
污物在滤网内的积聚引起进出口间的压力差，当过滤器的压差达到一个预先设定的数值，系统自动开始排污过程。
通过这种方式，水流将滤网上的污物清除干净，清洗由控制器上的压差数据控制，并通过时间控制器的信号开启和关闭，控制器控制清洗过程，清洗过程持续一定时间后自动停止，持续的时间可以预先在控制器上设定。
二、 控制原理及操作维护说明：
系统组成：
控制系统采用采用高精度可编程控制器及触摸屏进行控制，整个系统画面一目了然，工作可靠，操作简便，大大提高了工作效率。
系统控制原理：
1)手动控制：
在“手动”状态下按“清洗启动”键，清洗电机将进入运行，然后“按清洗停止”键，清洗电机停止,按“排污启动”键,排污阀进行工作，然后“按排污停止”键，排污阀关闭。
2)自动控制：
当由“手动”切换至“自动”状态时，系统将立即进行运行周期计时，计时到N分钟，（周期计时时间可设定）系统将进入清洗运行，运行完毕系统进行下一个周期计时；依此类推，反复周期运行；
当在周期计时中按下“启动”键，系统将立即清洗运行，运行完毕重新进行周期计时，计时完毕再进入下一次运行。
“自动”状态下无论系统是否运行，按下“停止”键，系统将停止所有设备运行，然后进入周期计时，计时完毕再进入下一次单元运行。
3)压差控制：
压差控制只在“自动”状态下有效。在“自动”状态下，无论系统是否在运行中，当压力持续高于设定压力N秒钟后（时间可设定），设备将立即进入清洗运行，运行完毕后，如果此时压力不再高于设定压力，系统将重新进入周期计时中；如果此时压力仍高于设定压力，系统将再次立即进入下一次清循环运行中。

操作画面说明：
1) 进入画面：
系统通电开机后，触摸屏进入初始画面，此时按“进入”按钮，将进入设备主画面。
2) 主机画面：
主机画面中可以实现如下监控功能；
1、成套主机画面的动态工作流程，水流方向等。
2、周期计时时间、清洗时间，压差延时时间各时间的倒计时显示。
3、手动/自动状态的切换，通过“手动”与“自动”按钮操作实现；设备的启动与停止控制，通过“启动”与“停止”按钮操作。
4、进入参数设置画面及返回首页，通过“参数设置”与“返回首页”按钮实现。
3) 参数设置画面：
参数设置画面中可实现如下参数的设置及功能：
运行周期的设定；
清洗时间的设定；
压差延时报警时间；
压差延时时间的设定；
返回主画面及进入出厂设置画面；
其中出厂设置画面中包含系统运行的关键参数，仅由厂家技术人员进入，否则将造成系统无法运行。

日常维护说明：
1）在系统通电情况下，不要带电插拔控制器与触摸屏的通讯线缆；
2）请定期清扫柜内电气设备灰尘,清扫须断电进行；
3）当画面中出现设备故障提示时，请及时联系厂家；
接线端子图
N
L1
L2
L3
U
V
W
FWD
REV
N
XO
COM
电 源 进 线
电 动 机
电 动 阀
压 差 开关
