日光灯的安装教案
江苏省海门中等专业学校
沈诚
教学目标: 1.使学生掌握日光灯的安装方法与注意事项
2.使学生掌握常见故障的排除方法
教学重点: 1.日光灯的布线与安装 2.几种常见故障的排除方法
教学难点:1.合理的布局线路2.日光灯的调试
教学方法：理实一体化
教学手段：多媒体演示法，实训法

教学用具：日光灯管，启动器，镇流器，钳子，螺丝刀，导线若干等

教学过程：
一.简单复习上次课的理论知识，提出本课教学目的—日光灯的安装与维修。

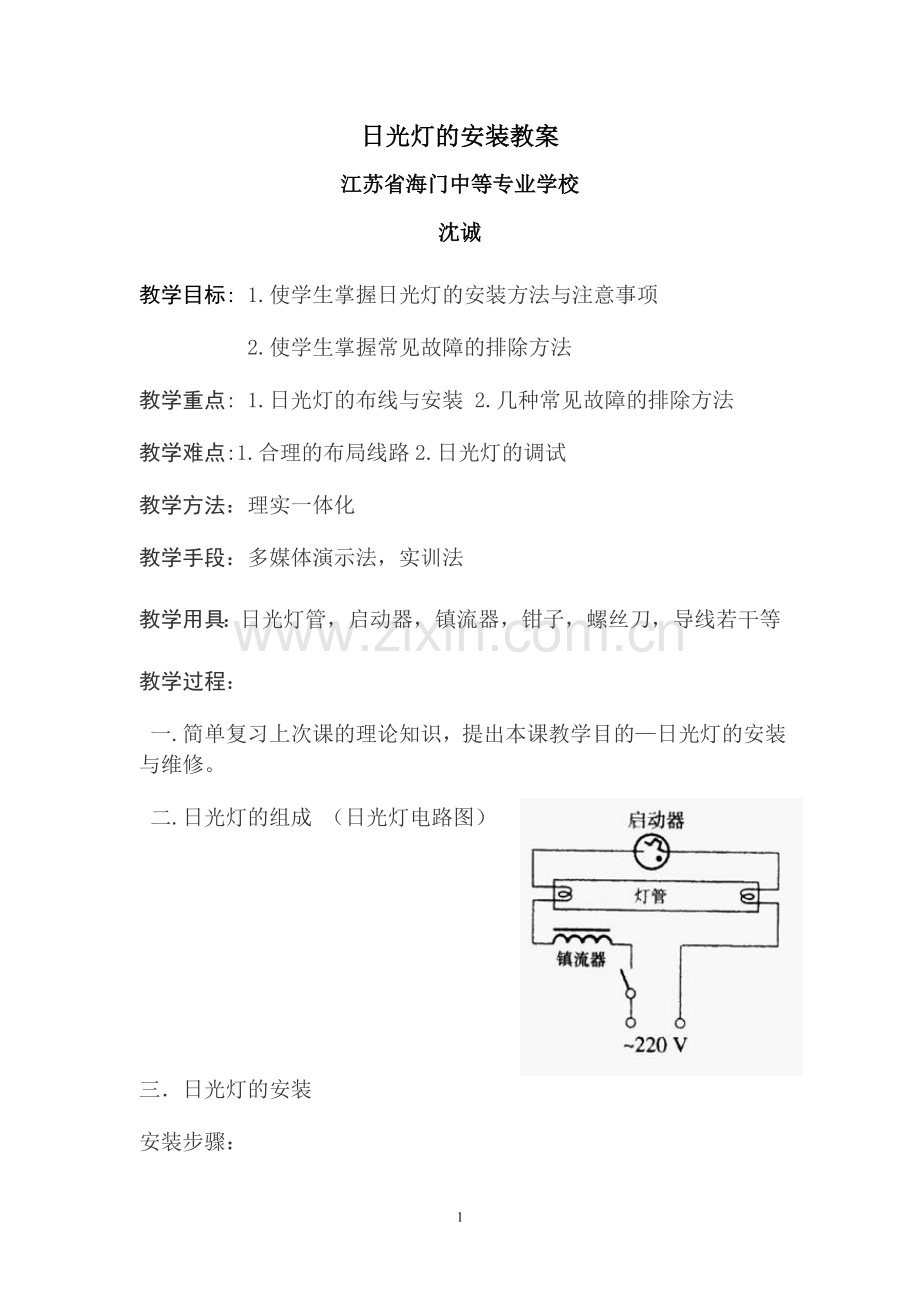

二.日光灯的组成 （日光灯电路图）

三．日光灯的安装
安装步骤：

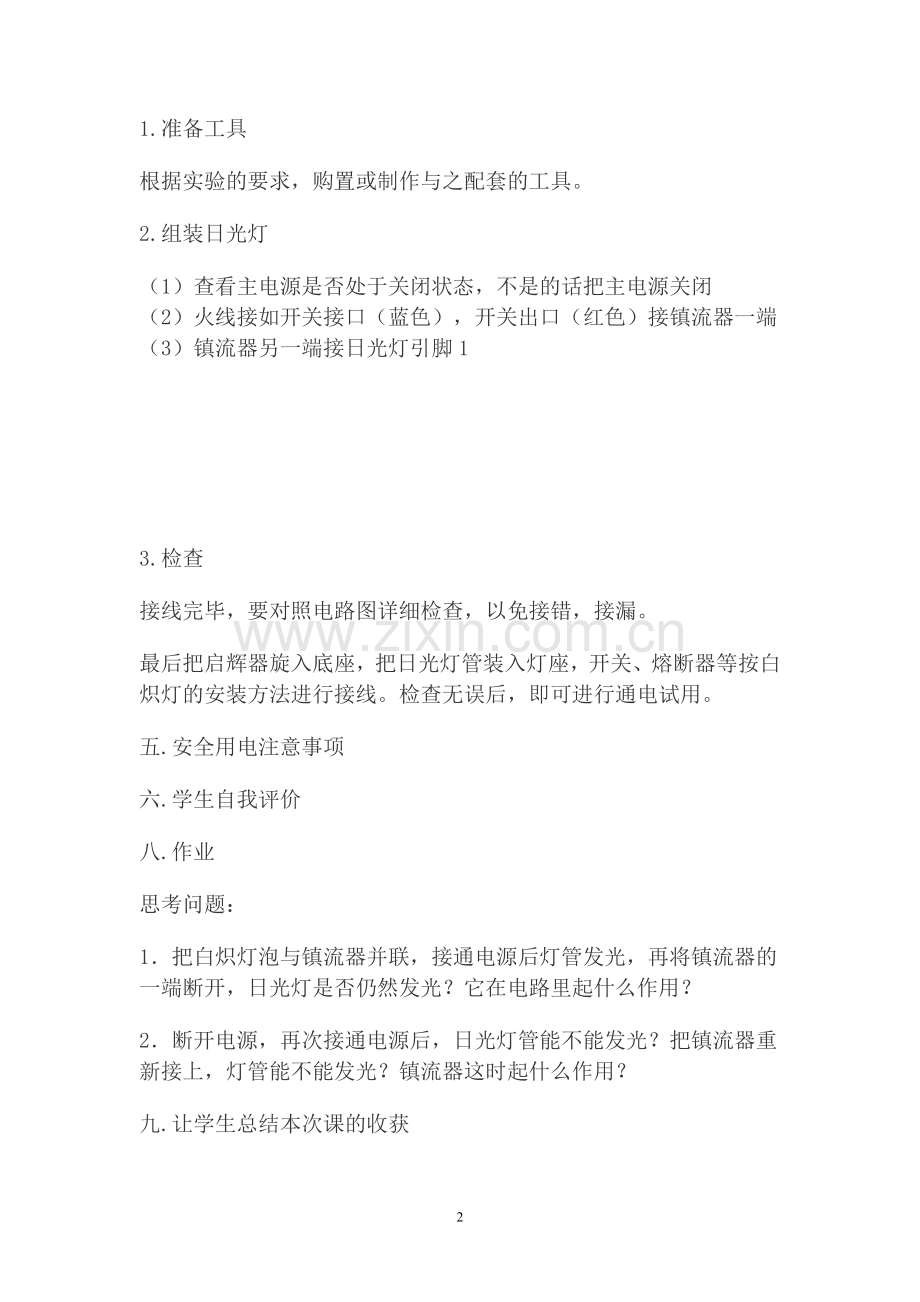

1.准备工具
根据实验的要求，购置或制作与之配套的工具。
2. 组装日光灯
（1） 查看主电源是否处于关闭状态，不是的话把主电源关闭
（2） 火线接如开关接口（蓝色），开关出口（红色）接镇流器一端
（3） 镇流器另一端接日光灯引脚1

3.检查
接线完毕，要对照电路图详细检查，以免接错，接漏。
最后把启辉器旋入底座，把日光灯管装入灯座，开关、熔断器等按白炽灯的安装方法进行接线。检查无误后，即可进行通电试用。
五.安全用电注意事项
六.学生自我评价
八.作业
思考问题：
1．把白炽灯泡与镇流器并联，接通电源后灯管发光，再将镇流器的一端断开，日光灯是否仍然发光？它在电路里起什么作用？
2． 断开电源，再次接通电源后，日光灯管能不能发光？把镇流器重新接上，灯管能不能发光？镇流器这时起什么作用？
九.让学生总结本次课的收获
引导法、演示法、讲练结合，引导学生观察现象（日光灯的启动过程）

教学设计：

归纳现象（结合实物）

运用现象（自己动手组装、检修）而展开教学

学生自我评价，课后总结

教学反思：
1.本节课因为准备比较充分，较好地完成了教学任务，特别是实验的成功更增加了活跃的课堂气氛，让学生在轻松的氛围中接受知识，不仅新颖，而且较少有学习的负担感，学生比较容易接受。
2.本节课我在认识上是以实际生活中的应用为主，所以，在课堂上也是以实物演示为主，并着重学生能在生活中遇到了类似的情景应该能够自己解决，注重学生的动手能力，学生也以自己能在生活中用到自己学习过的知识解决实际问题而自豪，而认为知识是有用的。进而更激发了学生学习的积极性。
3.上面是本人自己觉得这节课的成功的两点，课后我认识到，在这节课里如果能加入一些现代照明灯具发展概况可能会更加激发学生在这方面探索的积极性本人后来也上网查了一些这方面的资料以供下一轮备用。如下：现代照明网LED。
当然，因为本人的学识和水平有限，故在教学中也会有很多的疏漏，不过一般自己还是很难发现的，故而把本节课备课和教学过程写下来以供专家批评指正。但我始终认为：对于每一位教师，当他上完一节课后对这节课后的感受，肯定会比课前备课的感受更为深刻，更能从中体会该课教学的得与失。因此，课后反思自己的备课与课堂教学，记录自己的感受、体会、及时总结积累教学经验，具有非常重要的意义。这既可以为今后的教学提供有益的借鉴，有利于优化下一节课的教学，又便于及时弥补教学中的不足之处，不断充实自己的教学功底，切实提高教学水平。

附录：关于学生实训出现问题的调试问题解析
  1.接通电源，灯管完全不发光
（a）日光灯供电线路开路或附件接触不良
（b）启辉器损坏或与底座接触不良。
解析：维修或更换。
（c）对新装日光灯，可能是接线错误
解析：对照线路图，仔细检查，若是接线错误,应更正。
（d）灯丝断开或灯管漏气
解析：观察通电瞬间现象、用万用表电阻挡分别检测两端灯丝。
（e）灯脚与灯座接触不良
解析：除去灯脚与灯座接触面上的氧化物，再插入通电试用。
（f）镇流器内部线圈开路，接头松动或灯管不配套
解析：可用一个在其他日光灯路上正常工作而又与该灯管配套的镇流器代替。如灯管正常工作，则证明镇流器有问题，应更换。
（j）电源电压太低或线路电压降太大
解析：可用万用表交流档检查日光灯电源电压。
2.灯管两头发红但不能启辉
（a）启辉器中纸介质电容击穿或氖泡内动、静片粘连
   解析：用万用表电阻挡检查启辉器两接线引脚。若表针偏后更换启辉器。若系纸介质电容器击穿，可将其剪除，启辉器仍可以暂时使用。
（b）电源电压太低或线路电压降太大
（c）气温太低
解析：可给灯管加罩，不让冷风直吹灯管。
（d）灯管陈旧
解析：这时灯管两端发黑，应更换灯管。
3.启辉困难，灯管两端不断闪烁，中间不启辉
（a）启辉器不配套
     解析： 应调换与灯管配套的启辉器。
（b）电源电压太低
（c）环境温度太低
（d）镇流器与灯管不配套      应更换配套镇流器
（e）灯管陈旧
4.灯管发光后立即熄灭
（a）接线错误，烧断灯丝
     解析：检查线路，改进接线，更换新灯管。
（b）镇流器内部短路，使灯管两端电压太高，将灯丝烧
解析：断用万用表相应电阻挡检测直流电阻，如果电阻明显小于正常值，则有短路故障，应更换镇流器。
5.灯管两头发黑或有黑斑
（a）启辉器内纸介质电容器击穿或氖泡动静触片粘连
       解析： 这会使灯丝长时间通过较大电流，导致灯丝发射物
质加速蒸发并附着于管壁，应更换启辉器。
（b）灯管内水银凝结
解析：这种现象在启辉后会自行蒸发消失。必要时将灯管旋转180o使用，有可能改善使用效果。
（c）启辉器性能不好或与底座接触不良
解析：这会导致灯管长时间闪烁，加速灯丝发射物质蒸发，应更换启辉器或修启辉器底座。
（d）镇流器不配套
解析：用万用表检查灯管工作电压是否正常，若不正常，可认为镇流器不配套，应更换镇流器再试。
（e）线路电压过高，加速灯丝发射物质蒸发
解析：用万用表检查线路电压，若过高则采用降压措施解决，如用交流稳压器等。
（f）灯管使用时间过长，两头发黑
解析：这时应更换新灯管。
